GPU-Adapter-Verbindungsbrücke installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um eine GPU-Adapter-Verbindungsbrücke zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
- Je nach bestimmtem Typ des GPU-Adapters weicht er möglicherweise leicht von den Abbildungen in diesem Abschnitt ab.
- Befolgen Sie die zusätzlichen Anweisungen in der Dokumentation, die mit Ihrem GPU-Adapter geliefert wird.
Wählen Sie je nach Konfiguration das entsprechende Installationsverfahren aus:
AMD-Verbindungsbrücke mit 4 Steckplätzen
Vorgehensweise
Anmerkung
Installieren Sie die GPU-Adapter-Verbindungsbrücke, um die unten aufgeführten GPU-Adapter anzuschließen:
- GPU 1, GPU 2, GPU 3 und GPU 4
- GPU 5, GPU 6, GPU 7 und GPU 8
- Richten Sie die Führungsstifte an der GPU-Adapter-Verbindungsbrücke an den Führungslöchern der GPU-Adapter aus. Setzen Sie dann die Verbindungsbrücke vorsichtig auf die GPU-Adapter.Abbildung 1. Installation der GPU-Adapter-Verbindungsbrücke

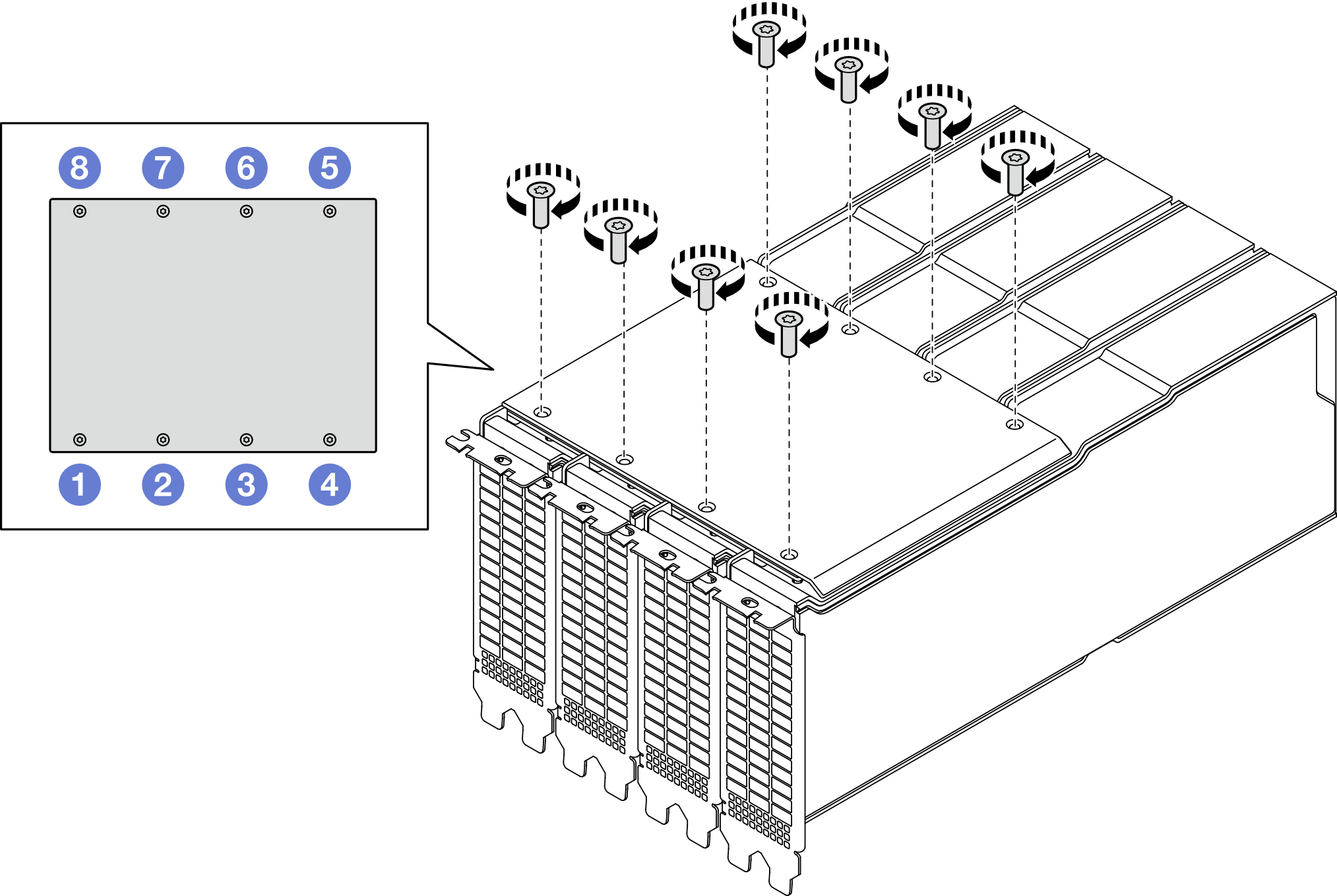

- Ziehen Sie die acht Schrauben in der Reihenfolge an, die in der folgenden Abbildung angezeigt ist.Abbildung 2. Reihenfolge beim Anziehen der Schrauben
Nach dieser Aufgabe
Schließen Sie den Austausch von Komponenten ab. (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
Demo-Video
NVIDIA-Verbindungsbrücke mit 2 Steckplätzen
Vorgehensweise
Anmerkung
Installieren Sie die GPU-Adapter-Verbindungsbrücke, um die unten aufgeführten GPU-Paare zu verbinden:
- GPU 1 und GPU 2
- GPU 3 und GPU 4
- GPU 5 und GPU 6
- GPU 7 und GPU 8

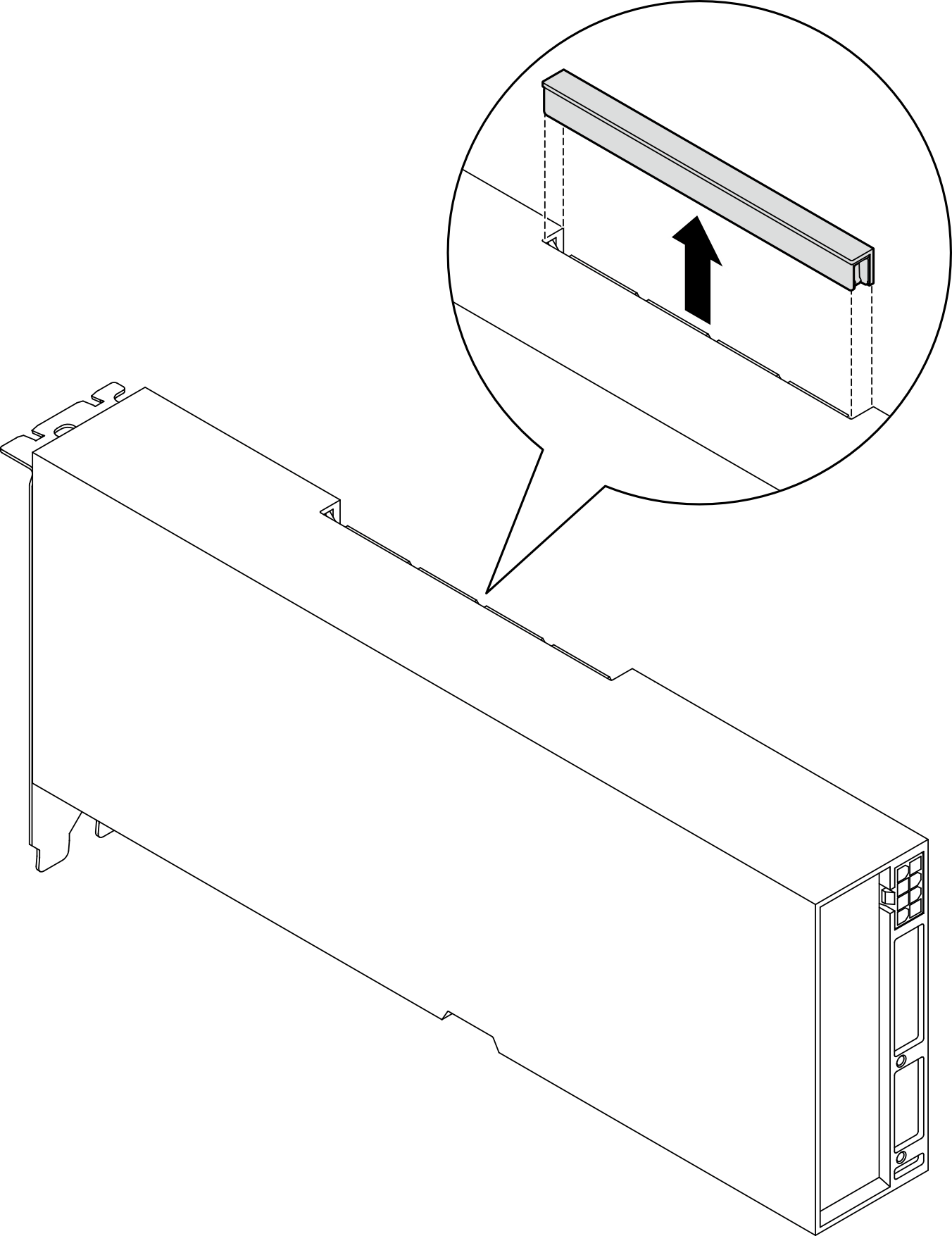

- Entfernen Sie die Verbindungsanschlussabdeckung aus dem GPU-Adapter.Abbildung 3. Entfernen der Verbindungsanschlussabdeckung
- Richten Sie die GPU-Adapter-Verbindungsbrücke an den Verbindungsanschlüssen an den GPU-Adaptern aus. Setzen Sie anschließend die GPU-Adapter-Verbindungsbrücke in die GPU-Adapter ein, bis sie einrastet.AnmerkungJe nach Konfiguration sind eine oder drei GPU-Adapter-Verbindungsbrücken auf dem GPU-Adapter installiert. Beim Verbinden eines GPU-Paares müssen alle Verbindungsanschlüsse an den GPU-Adaptern verbunden sein.Abbildung 4. Installation der GPU-Adapter-Verbindungsbrücke
Nach dieser Aufgabe
Schließen Sie den Austausch von Komponenten ab. (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
Demo-Video
NVIDIA 2-Wege/4-Wege-Verbindungsbrücke
Vorgehensweise
Anmerkung
Installieren Sie die GPU-Adapter-Verbindungsbrücke, um die unten aufgeführten GPU-Adapter anzuschließen:
- 2-Wege-Verbindungsbrücke:
- GPU 1 und GPU 2
- GPU 3 und GPU 4
- GPU 5 und GPU 6
- GPU 7 und GPU 8
- 4-Wege-Verbindungsbrücke:
- GPU 1, GPU 2, GPU 3 und GPU 4
- GPU 5, GPU 6, GPU 7 und GPU 8
- Entfernen Sie die Verbindungsanschlussabdeckung vom GPU-Adapter.Abbildung 5. Entfernen der Verbindungsanschlussabdeckung
- Richten Sie die Verbindungsbrücke an den Verbindungsanschlüssen der GPU-Adapter aus. Installieren Sie dann die Verbindungsbrücke an den GPU-Adaptern, bis sie einrastet.Abbildung 6. Installation der GPU-Adapter-Verbindungsbrücke – 2-Wege-Verbindungsbrücke
Abbildung 7. Installation der GPU-Adapter-Verbindungsbrücke – 4-Wege-Verbindungsbrücke
Nach dieser Aufgabe
Schließen Sie den Austausch von Komponenten ab. (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
Demo-Video
