安裝 GPU 配接卡鏈結橋接器
請依照本節中的指示安裝 GPU 配接卡鏈結橋接器。
關於此作業
小心
根據配置，選擇相應的安裝程序：
AMD 4 插槽鏈結橋接器
程序
註
安裝 GPU 配接卡鏈結橋接器以連接下列 GPU 配接卡：
- GPU 1、GPU 2、GPU 3 和 GPU 4
- GPU 5、GPU 6、GPU 7 和 GPU 8
- 將 GPU 配接卡鏈結橋接器上的導件插腳對齊 GPU 配接卡上的導孔；然後，輕輕地將鏈結橋接器放在 GPU 配接卡上。圖 1. 安裝 GPU 配接卡鏈結橋接器

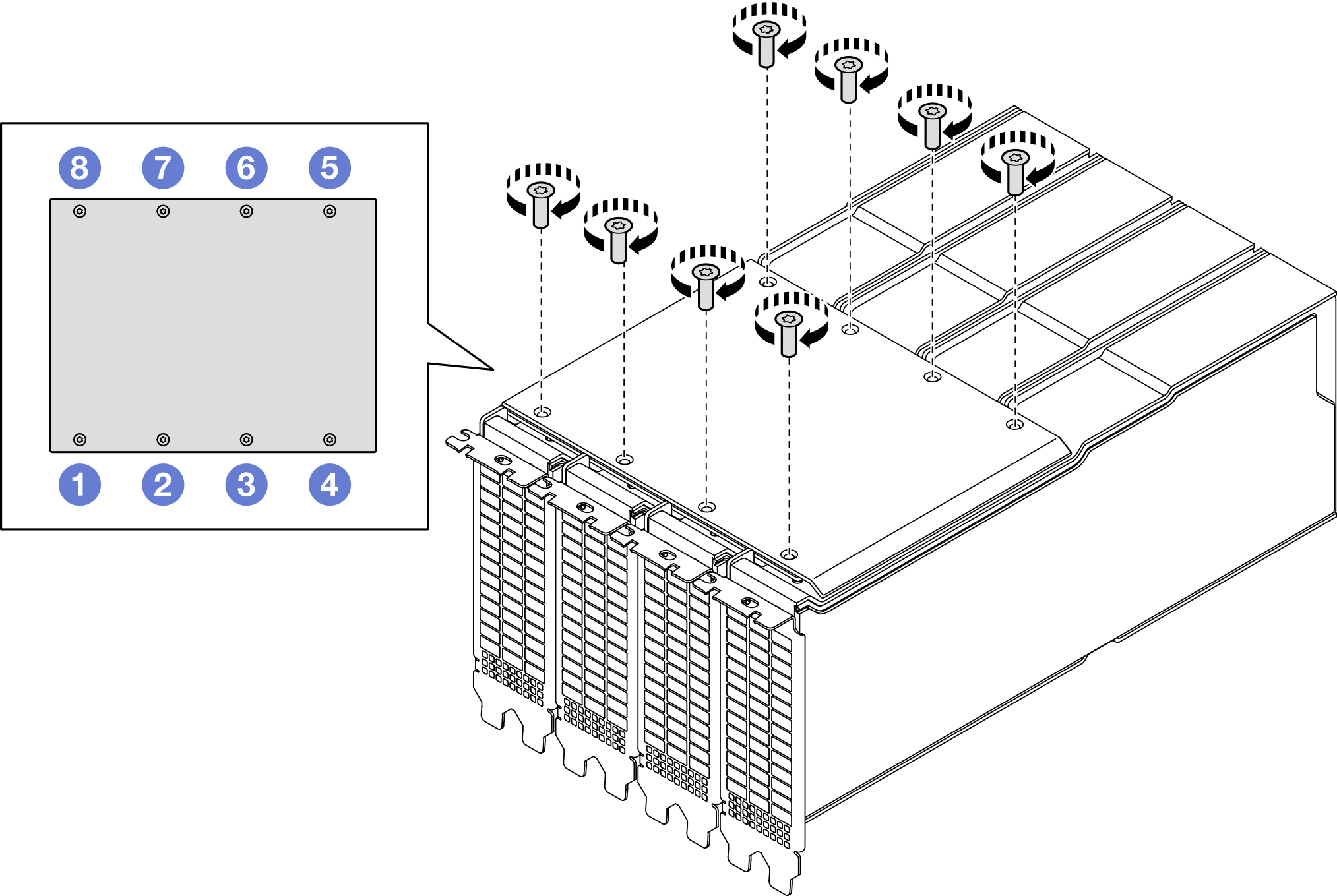

- 依照下圖所示順序鎖緊八個螺絲。圖 2. 螺絲鎖緊順序
NVIDIA 2 插槽鏈結橋接器
程序
註
安裝GPU 配接卡鏈結橋接器以連接下面列出的 GPU 配對：
- GPU 1 和 GPU 2
- GPU 3 和 GPU 4
- GPU 5 和 GPU 6
- GPU 7 和 GPU 8

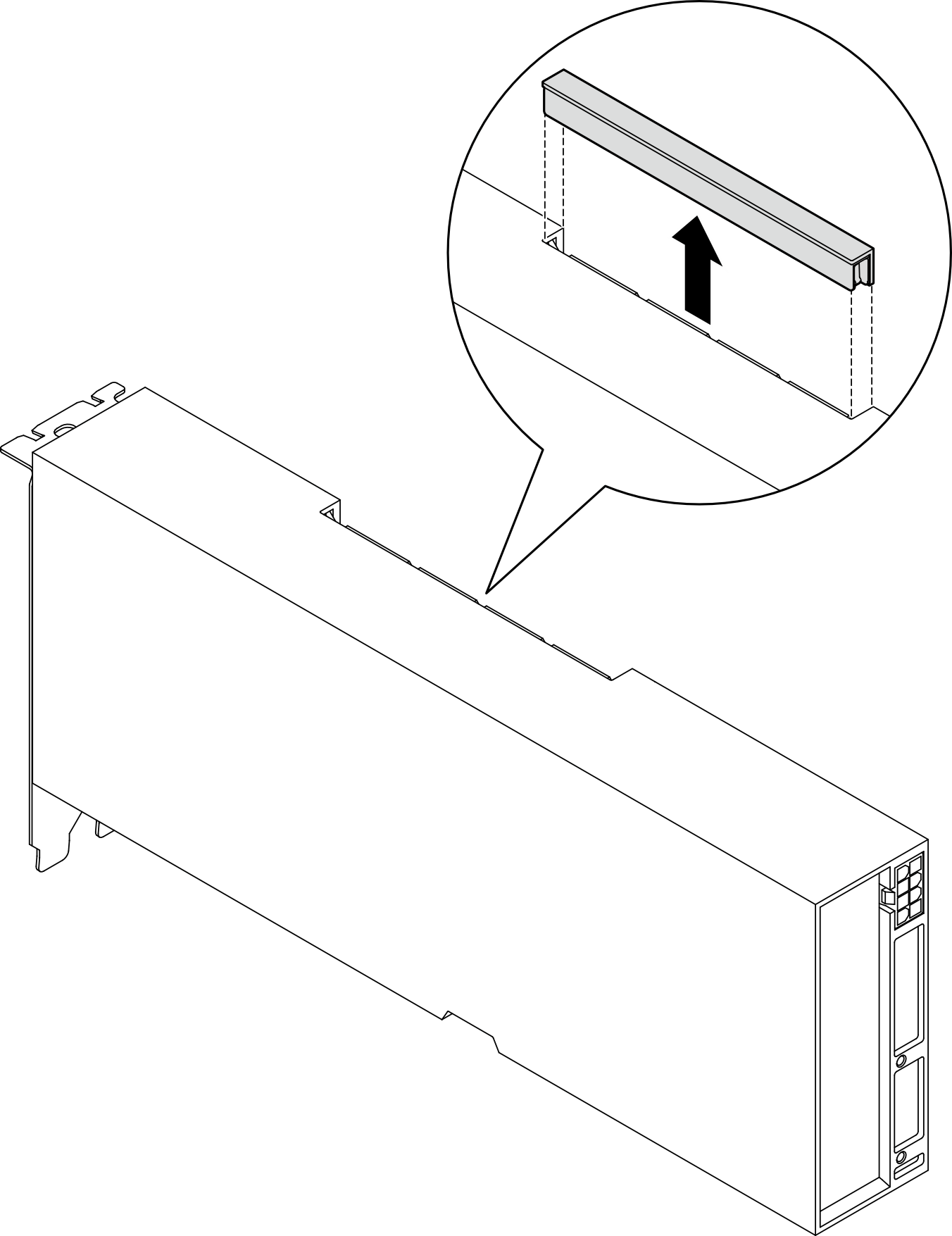

- 從 GPU 配接卡卸下鏈結接頭蓋板。圖 3. 卸下鏈結接頭蓋板
- 將GPU 配接卡鏈結橋接器與 GPU 配接卡上的鏈結接頭對齊，然後將GPU 配接卡鏈結橋接器安裝到 GPU 配接卡，直到卡入定位為止。註視配置而定，GPU 配接卡上可能有一個或三個 GPU 配接卡鏈結橋接器。鏈結 GPU 配對時，必須鏈結 GPU 配接卡上的所有鏈結接頭。圖 4. 安裝 GPU 配接卡鏈結橋接器
NVIDIA 2 路/4 路鏈結橋接器
程序
註
安裝 GPU 配接卡鏈結橋接器以連接下列 GPU 配接卡：
- 2 路鏈結橋接器：
- GPU 1 和 GPU 2
- GPU 3 和 GPU 4
- GPU 5 和 GPU 6
- GPU 7 和 GPU 8
- 4 路鏈結橋接器：
- GPU 1、GPU 2、GPU 3 和 GPU 4
- GPU 5、GPU 6、GPU 7 和 GPU 8
- 從 GPU 配接卡卸下鏈結接頭蓋板。圖 5. 卸下鏈結接頭蓋板
- 將鏈結橋接器對齊 GPU 配接卡上的鏈結接頭；然後，將鏈結橋接器安裝到 GPU 配接卡，直到卡入定位為止。圖 6. 安裝 GPU 配接卡鏈結橋接器 - 2 路鏈結橋接器
圖 7. 安裝 GPU 配接卡鏈結橋接器 - 4 路鏈結橋接器
