Установка моста адаптера графического процессора

Следуйте инструкциям в этом разделе, чтобы установить мост адаптера графического процессора.

Об этой задаче

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
В зависимости от типа адаптер графического процессора может выглядеть несколько иначе, чем на рисунках в данном разделе.
Следуйте дополнительным инструкциям в любой документации, входящей в комплект поставки адаптера графического процессора.

В зависимости от конфигурации выберите соответствующие процедуры установки.

Мост AMD с четырьмя гнездами

Процедура

Прим.

Установите мост для адаптеров графических процессоров, чтобы соединить адаптеры перечисленных ниже графических процессоров:

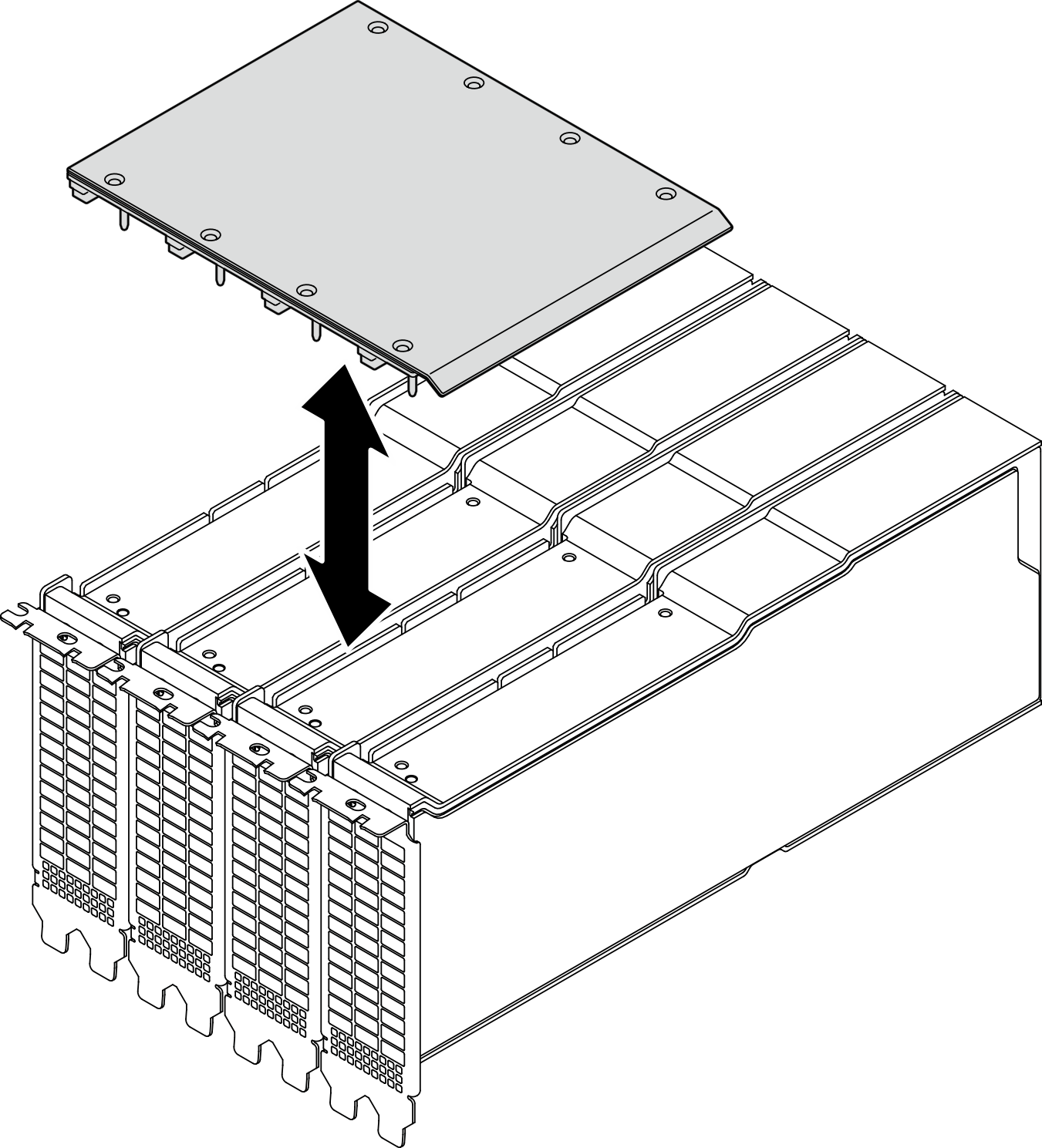

Совместите направляющие штырьки на мосту для адаптеров графических процессоров с направляющими отверстиями на адаптерах, а затем аккуратно установите мост на адаптеры.
Рис. 1. Установка моста для адаптеров графических процессоров

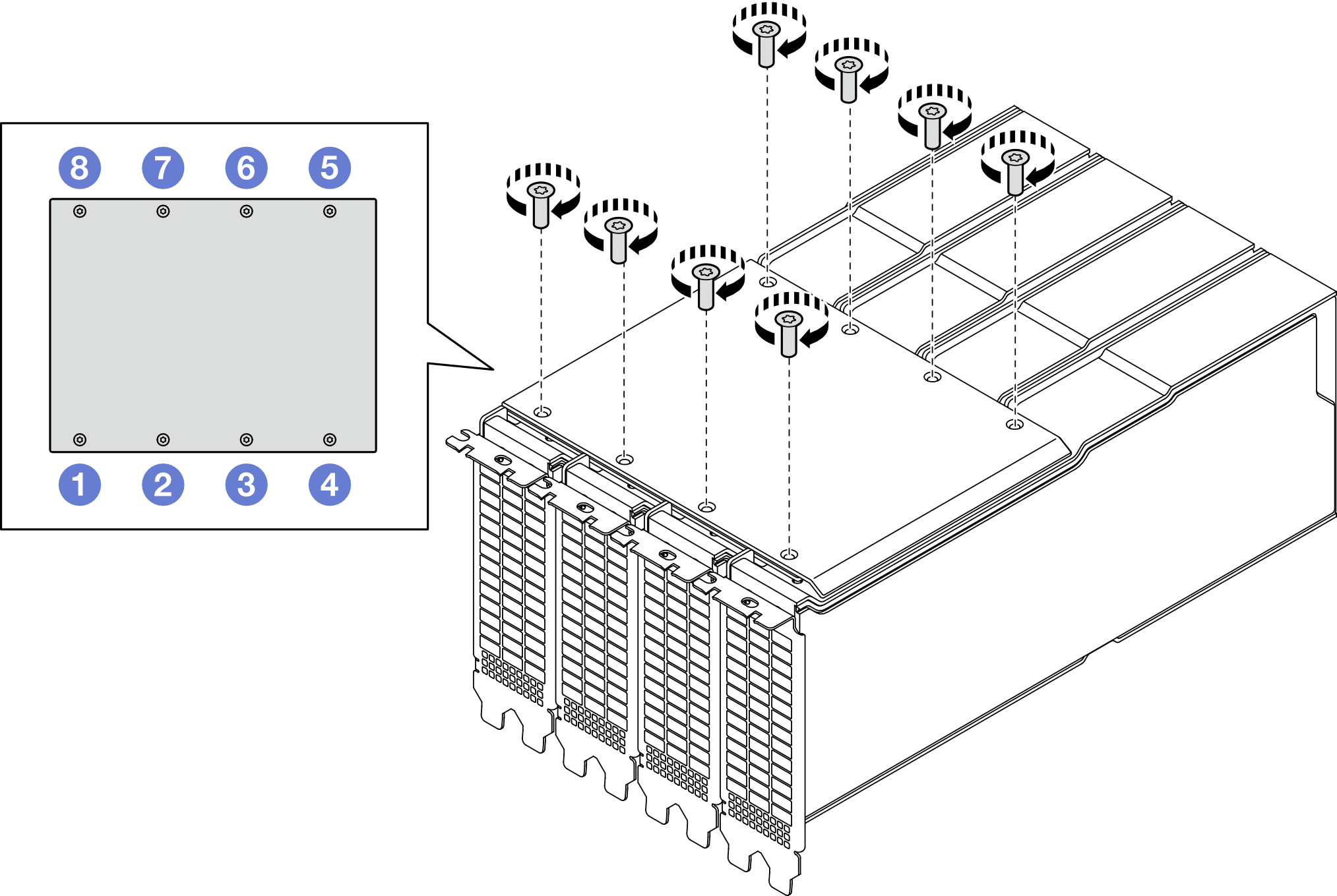

Закрутите восемь винтов в последовательности, показанной на рисунке ниже.
Рис. 2. Последовательность затяжки винтов

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube

Процедура

Прим.

Установите компонент «Мост адаптера графического процессора», чтобы соединить перечисленные ниже пары графических процессоров:

Снимите компонент «крышка разъема подключения» с адаптера графического процессора.
Рис. 3. Снятие крышки разъема подключения
Совместите Мост адаптера графического процессора с разъемами подключения на адаптерах графических процессоров. Затем установите Мост адаптера графического процессора на адаптеры графических процессоров до щелчка.
Прим.
В зависимости от конфигурации на адаптере графического процессора может находиться один или три моста такого адаптера. При связывании пары графических процессоров необходимо связать все разъемы подключения на адаптерах этих процессоров.
Рис. 4. Установка компонента «Мост адаптера графического процессора»

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube

Процедура

Прим.

2-канальный мост:
- Графические процессоры 1 и 2
- Графические процессоры 3 и 4
- Графические процессоры 5 и 6
- Графические процессоры 7 и 8
4-канальный мост:
- Графические процессоры 1, 2, 3 и 4
- Графические процессоры 5, 6, 7 и 8

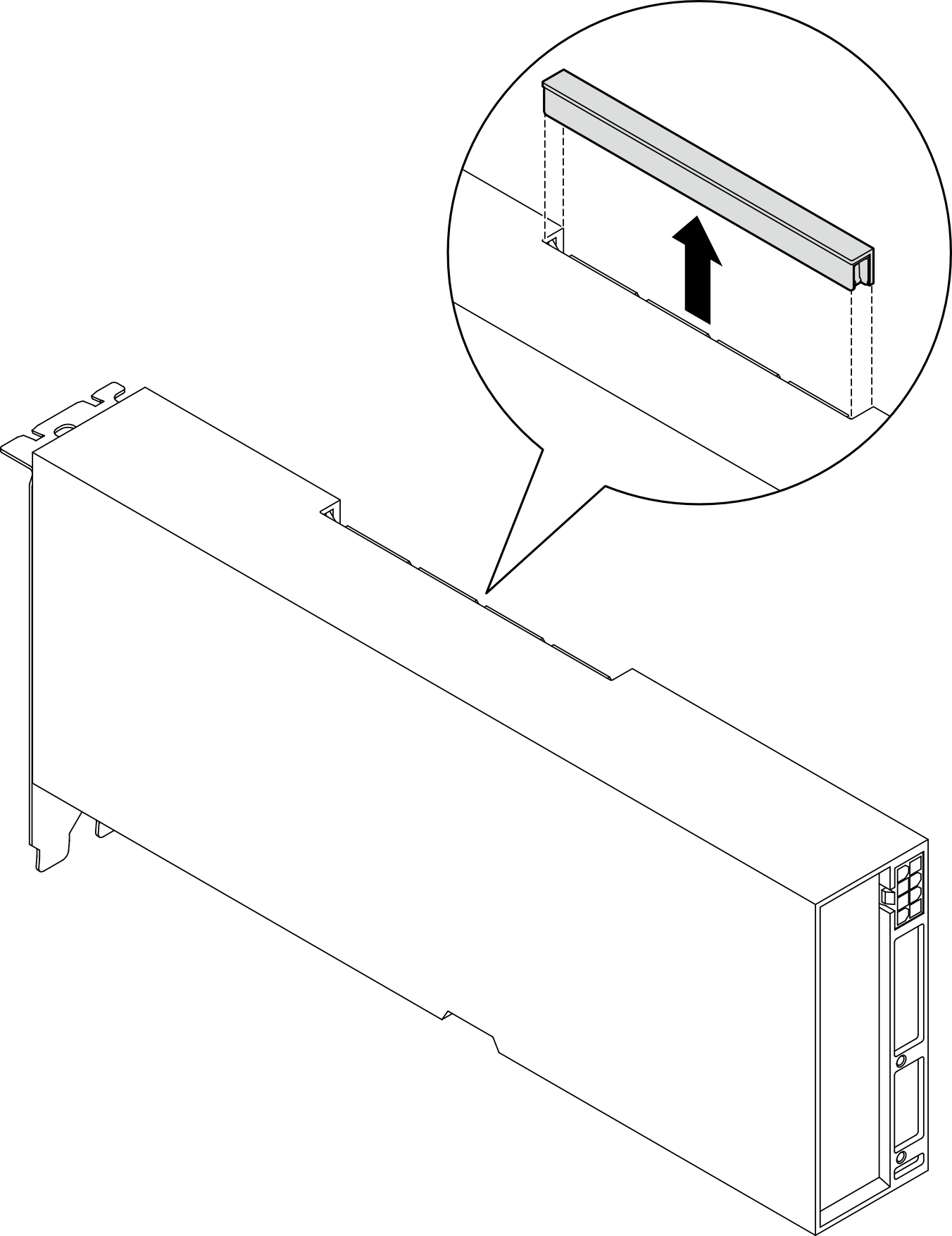

Снимите крышку разъема подключения с адаптера графического процессора.
Рис. 5. Снятие крышки разъема подключения
Совместите мост с разъемами подключения на адаптерах графических процессоров, а затем установите мост на адаптеры графических процессоров до щелчка.

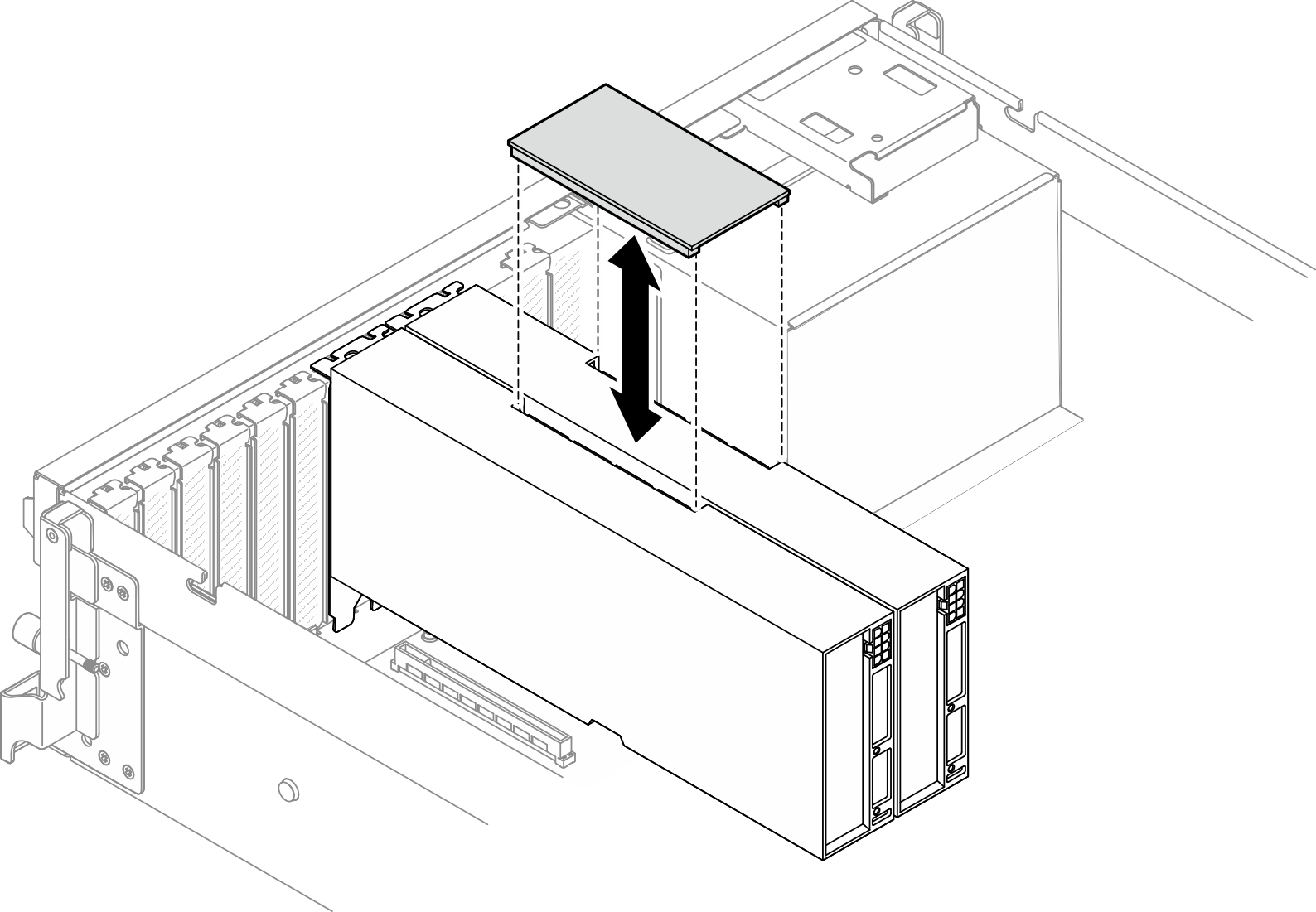

Рис. 6. Установка моста для адаптеров графических процессоров — 2-канальный мост

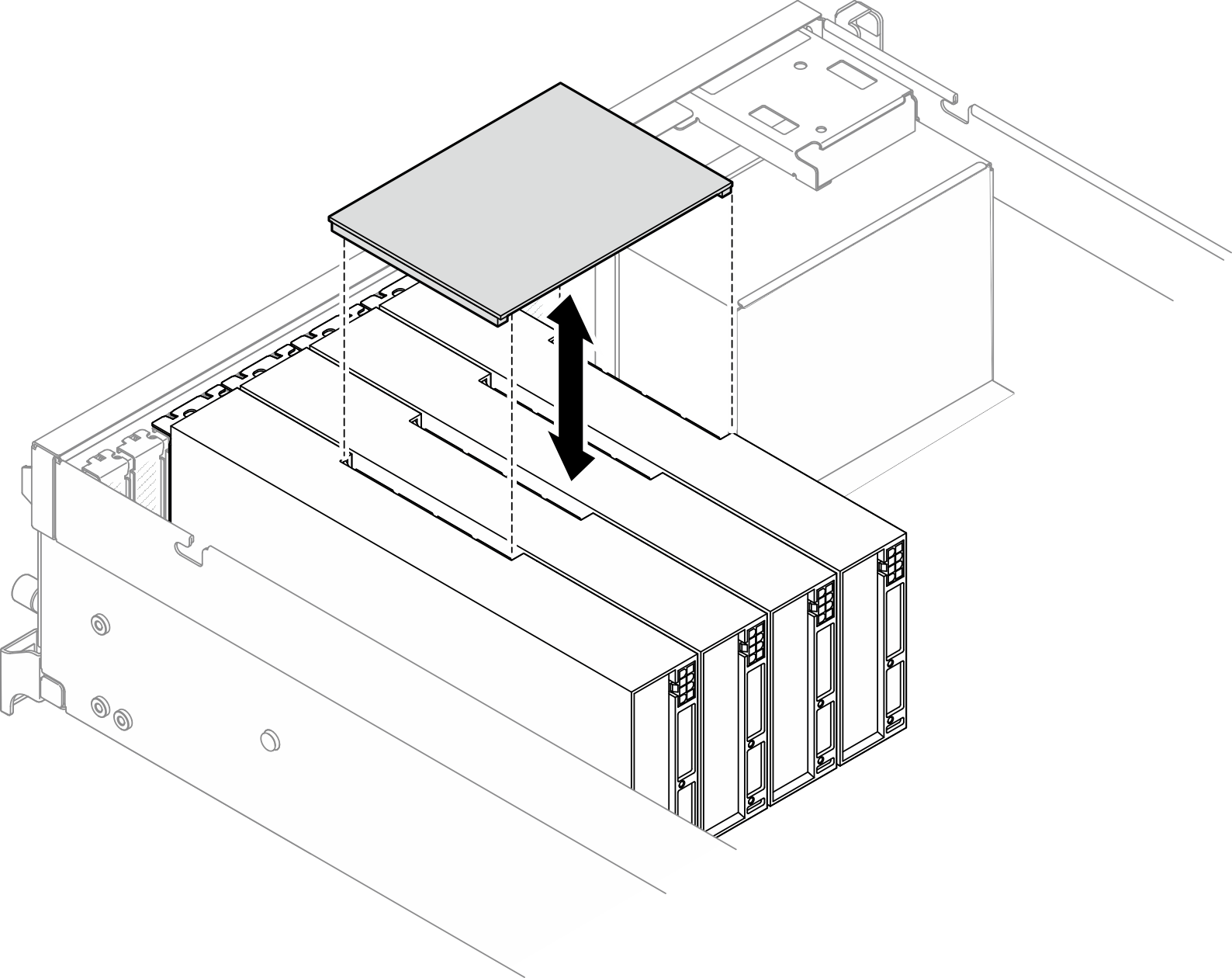

Рис. 7. Установка моста для адаптеров графических процессоров — 4-канальный мост
