GPU 어댑터 링크 브리지 설치
이 섹션의 지침에 따라 GPU 어댑터 링크 브리지를 설치하십시오.
이 작업 정보
주의
구성에 따라 해당하는 설치 절차를 선택합니다.
AMD 4슬롯 링크 브리지
절차
주
GPU 어댑터 링크 브리지를 설치하여 아래 나열된 GPU 어댑터를 연결하십시오.
- GPU 1, GPU 2, GPU 3 및 GPU 4
- GPU 5, GPU 6, GPU 7 및 GPU 8

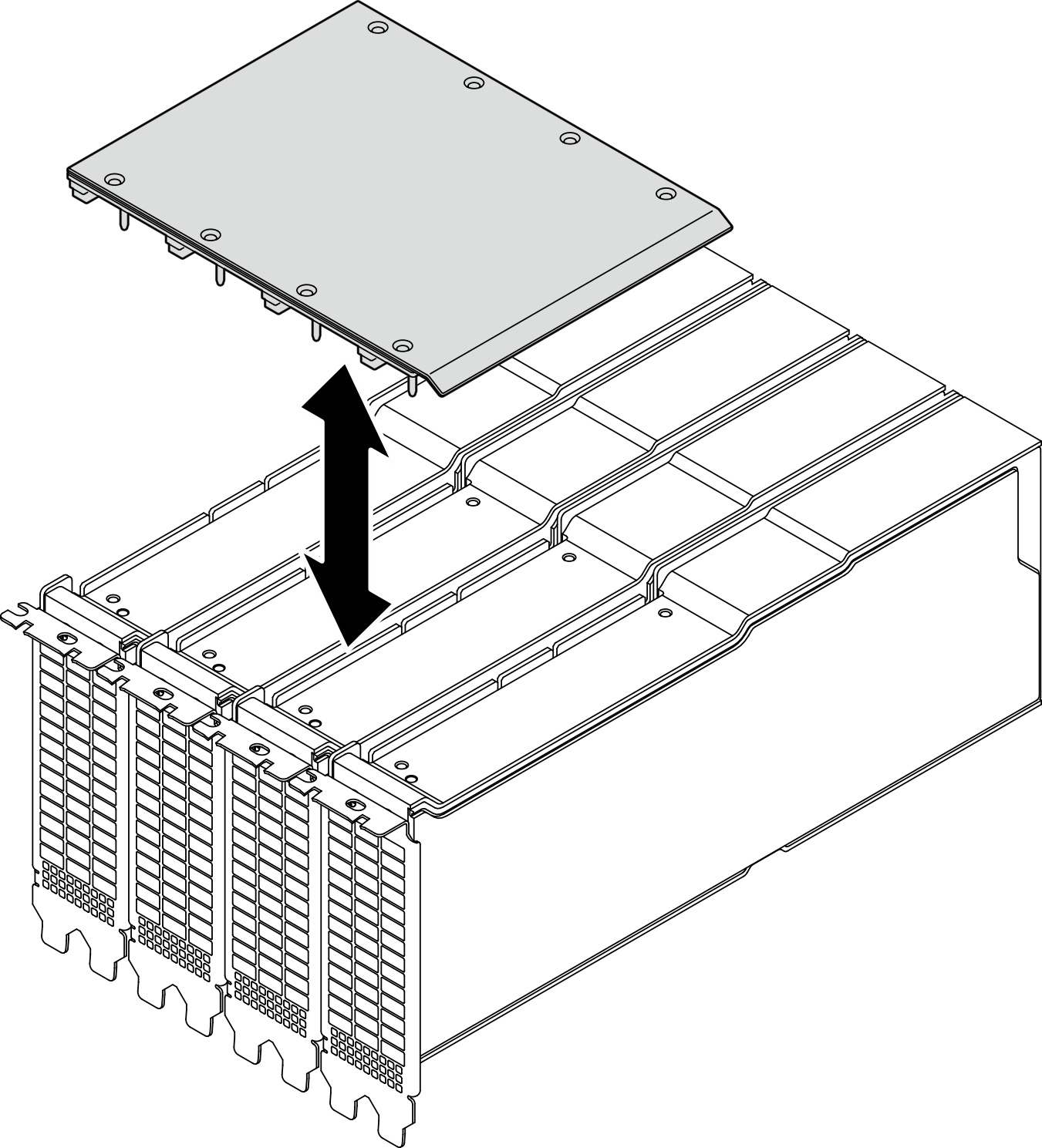

- GPU 어댑터 링크 브리지의 가이드 핀을 GPU 어댑터의 가이드 구멍에 맞추십시오. 그런 다음 링크 브리지를 GPU 어댑터에 조심스럽게 놓습니다.그림 1. GPU 어댑터 링크 브리지 설치

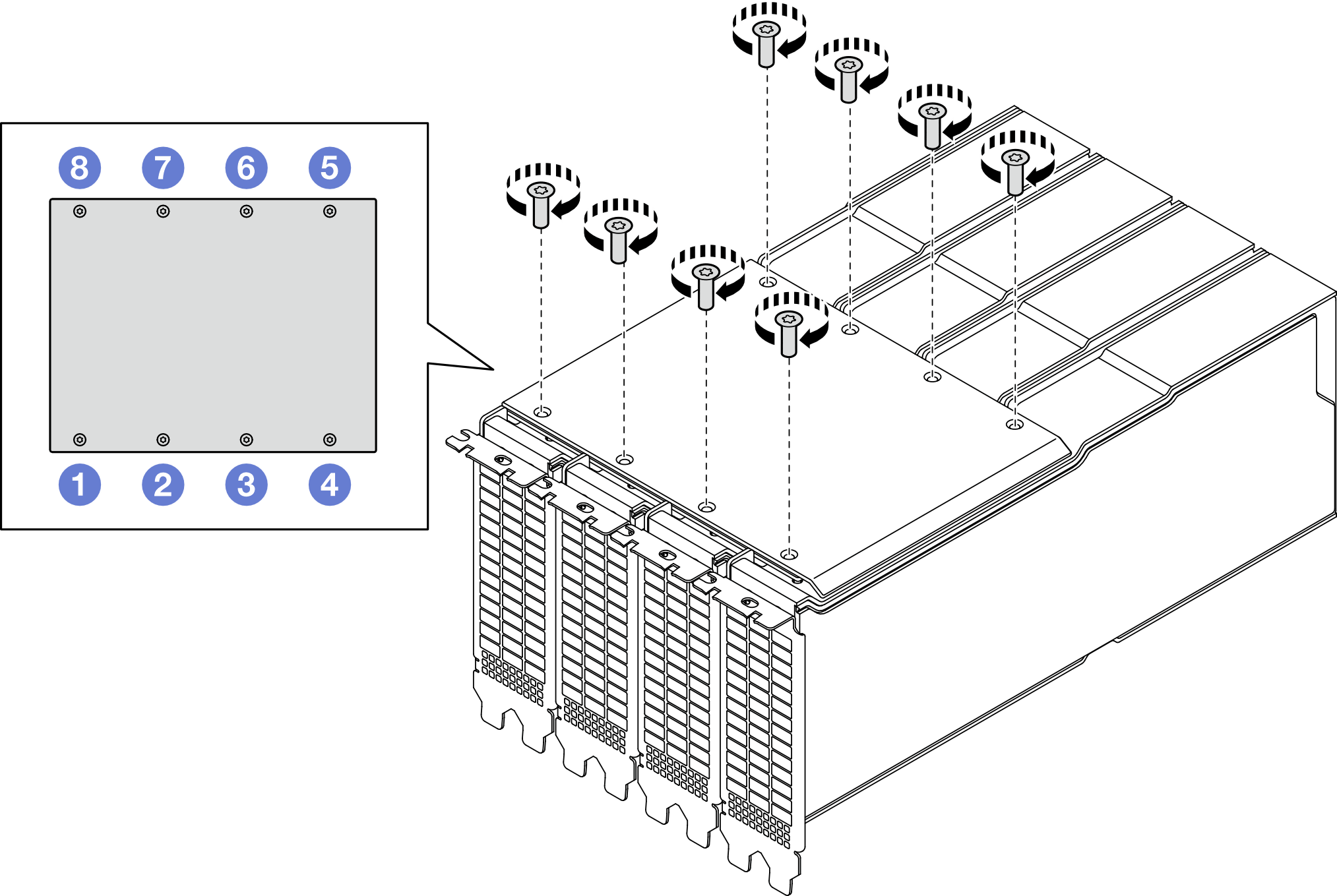

- 아래 그림에 표시된 순서에 따라 나사 8개를 조이십시오.그림 2. 나사 조이는 순서
NVIDIA 2슬롯 링크 브리지
절차
주
GPU 어댑터 링크 브리지을(를) 설치하여 아래 나열된 GPU 쌍을 연결하십시오.
- GPU 1 및 GPU 2
- GPU 3 및 GPU 4
- GPU 5 및 GPU 6
- GPU 7 및 GPU 8
- GPU 어댑터에서 링크 커넥터 덮개를 제거하십시오.그림 3. 링크 커넥터 덮개 제거
- GPU 어댑터의 링크 커넥터에 GPU 어댑터 링크 브리지를 맞춘 다음 딸깍하고 제자리에 들어갈 때까지 GPU 어댑터 링크 브리지를 GPU에 설치합니다.주구성에 따라 GPU 어댑터에 1개 또는 3개의 GPU 어댑터 링크 브리지가 있을 수 있습니다. GPU 쌍을 연결할 때 GPU 어댑터의 모든 링크 커넥터가 연결되어야 합니다.그림 4. GPU 어댑터 링크 브리지 설치
NVIDIA 2-way/4-way 링크 브리지
절차
주
GPU 어댑터 링크 브리지를 설치하여 아래 나열된 GPU 어댑터를 연결하십시오.
- 2-way 링크 브리지:
- GPU 1 및 GPU 2
- GPU 3 및 GPU 4
- GPU 5 및 GPU 6
- GPU 7 및 GPU 8
- 4-way 링크 브리지:
- GPU 1, GPU 2, GPU 3 및 GPU 4
- GPU 5, GPU 6, GPU 7 및 GPU 8

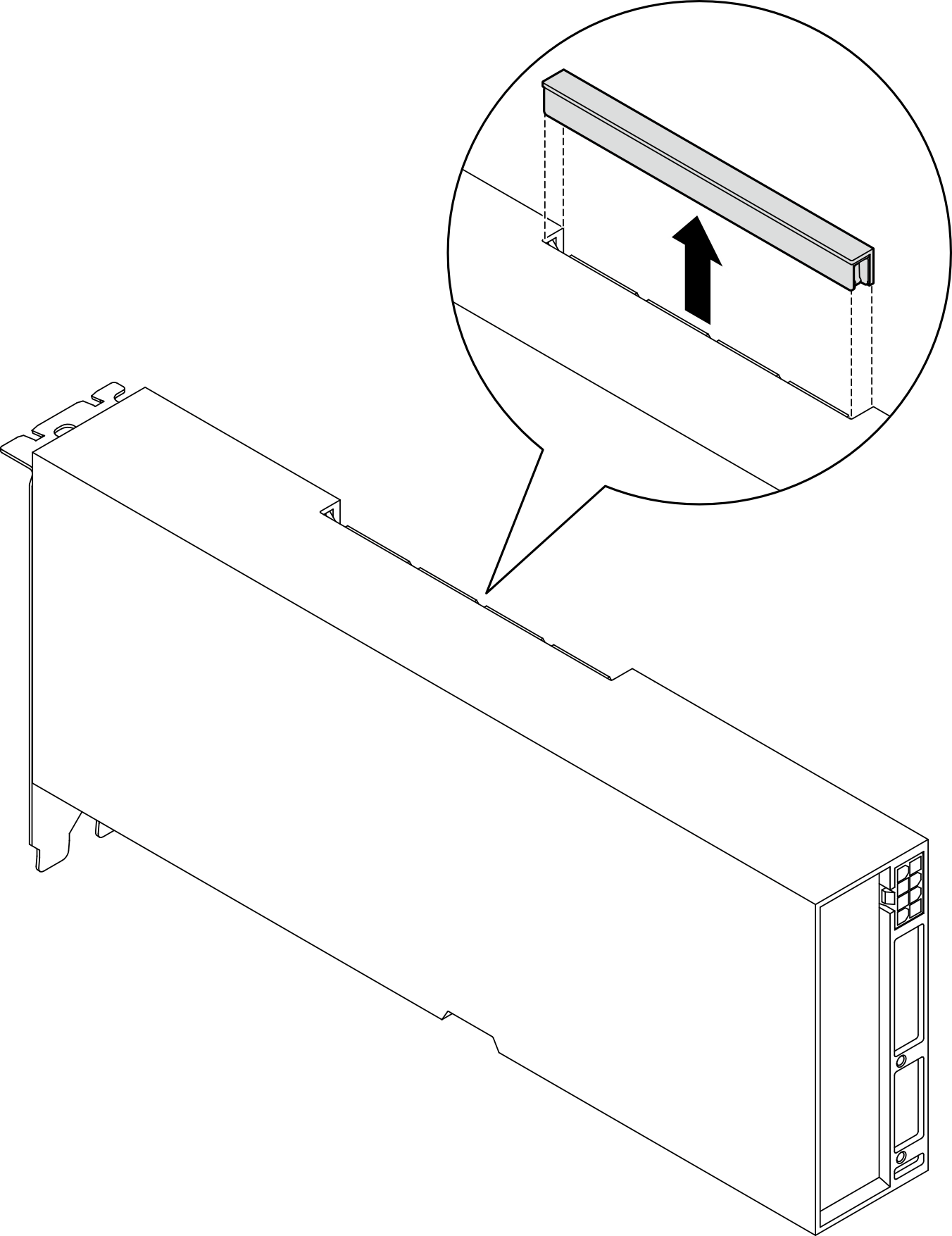

- GPU 어댑터에서 링크 커넥터 덮개를 제거하십시오.그림 5. 링크 커넥터 덮개 제거
- 링크 브리지를 GPU 어댑터의 링크 커넥터에 맞추십시오. 그런 다음 딸깍하고 제자리에 들어갈 때까지 GPU 어댑터에 링크 브리지를 설치하십시오.그림 6. GPU 어댑터 링크 브리지 설치 - 2-way 링크 브리지

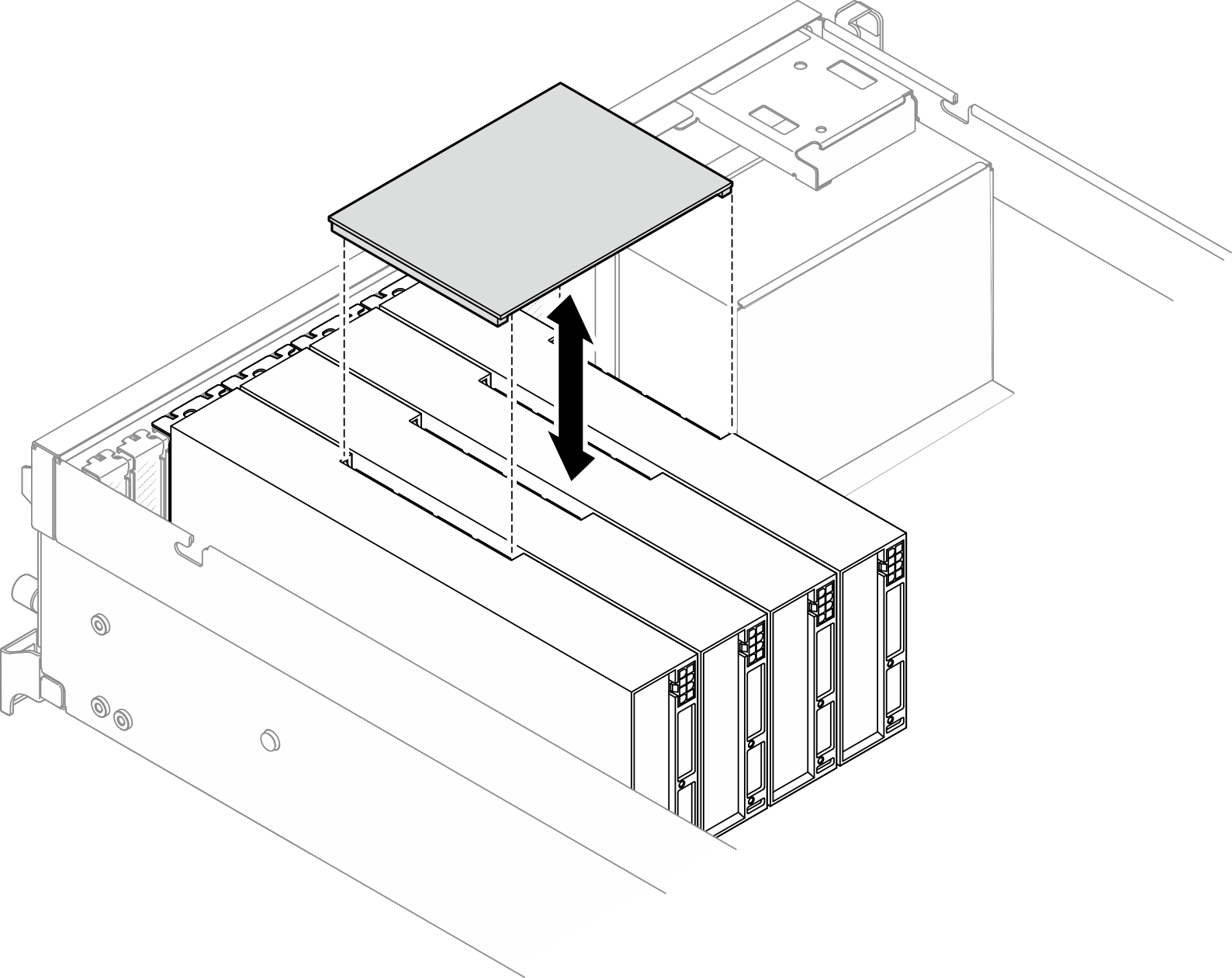

그림 7. GPU 어댑터 링크 브리지 설치 - 4-way 링크 브리지
