Installazione di un bridge di collegamento dell'adattatore GPU
Seguire le istruzioni riportate in questa sezione per installare un bridge di collegamento dell'adattatore GPU.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
- A seconda del tipo specifico, l'adattatore GPU potrebbe avere un aspetto leggermente diverso dalle figure riportate in questa sezione.
- Seguire le istruzioni aggiuntive in qualsiasi documentazione fornita con l'adattatore GPU.
Procedura
Nota
Installare il Bridge di collegamento dell'adattatore GPU per collegare le coppie di GPU elencate di seguito:
- GPU 1 e GPU 2
- GPU 3 e GPU 4
- GPU 5 e GPU 6
- GPU 7 e GPU 8

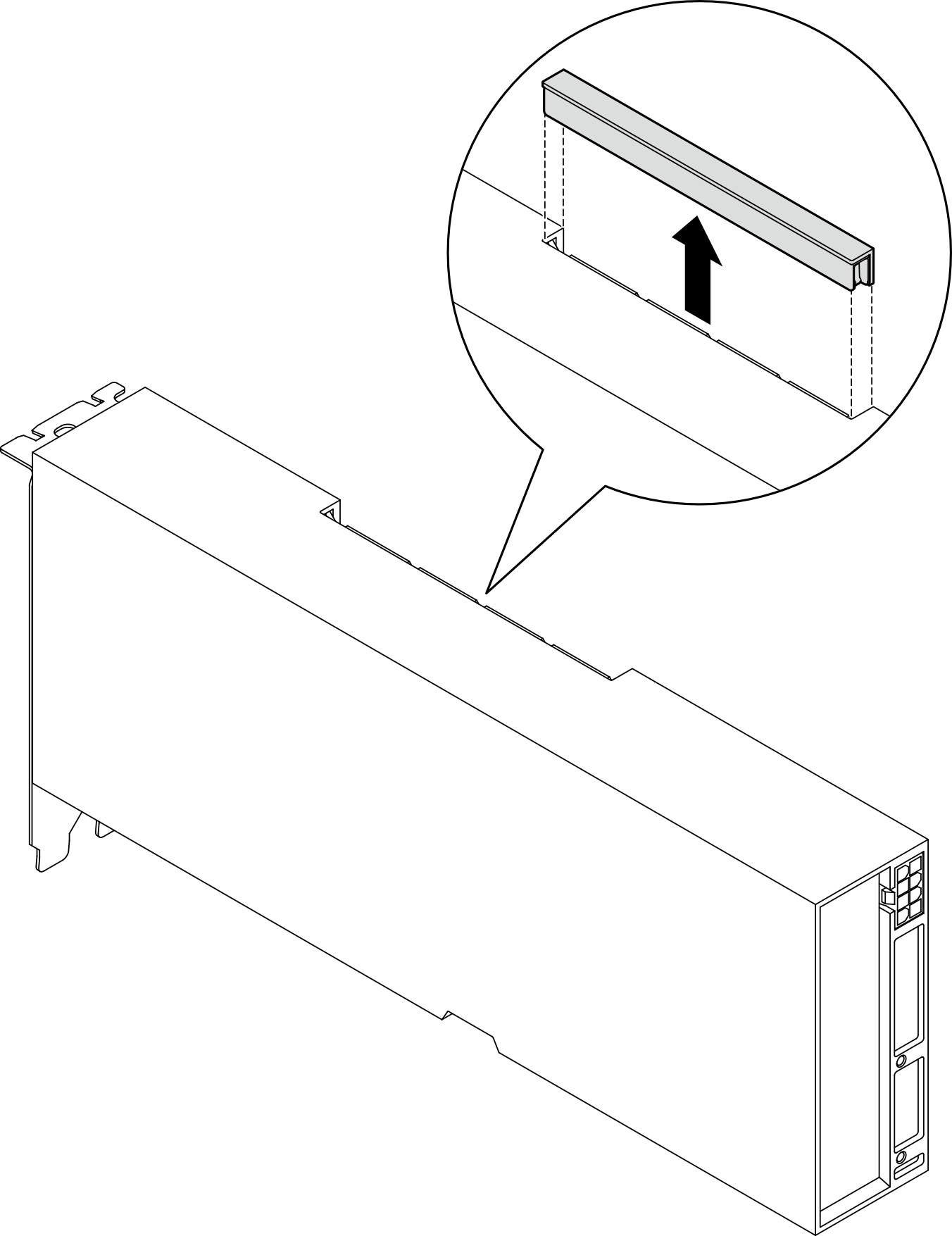

- Rimuovere il coperchio del connettore di collegamento dall'adattatore GPU.Figura 1. Rimozione del coperchio del connettore di collegamento

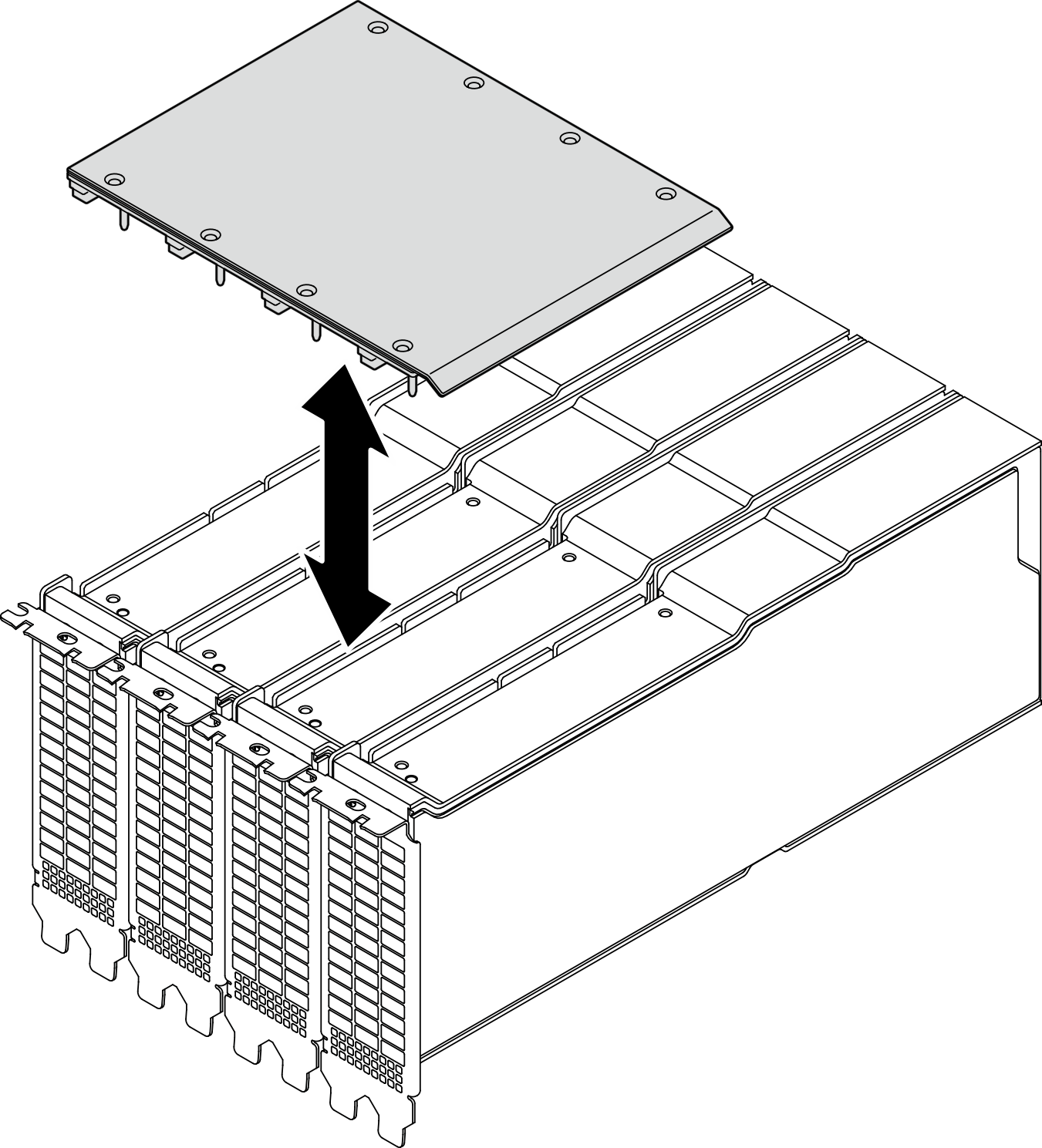

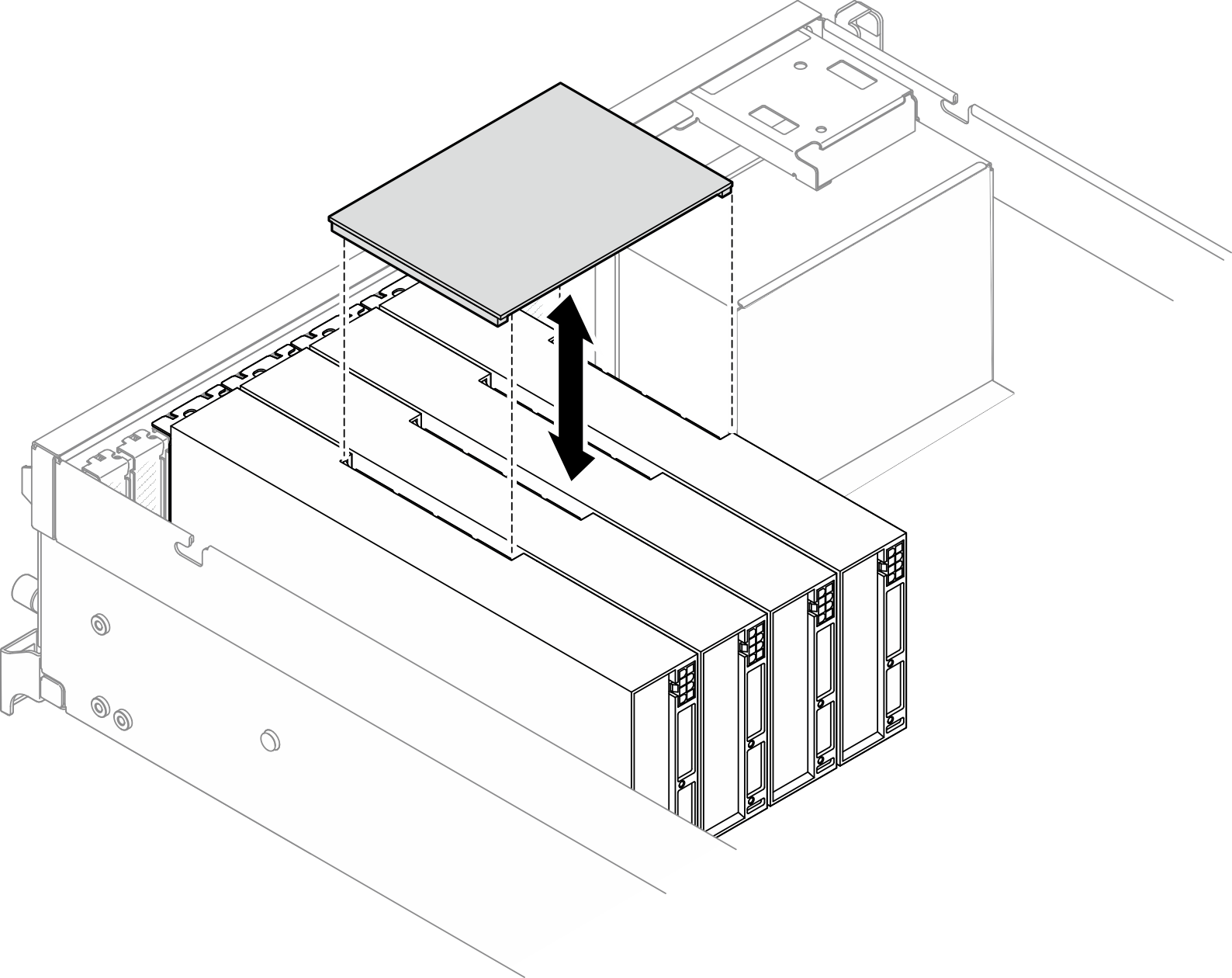

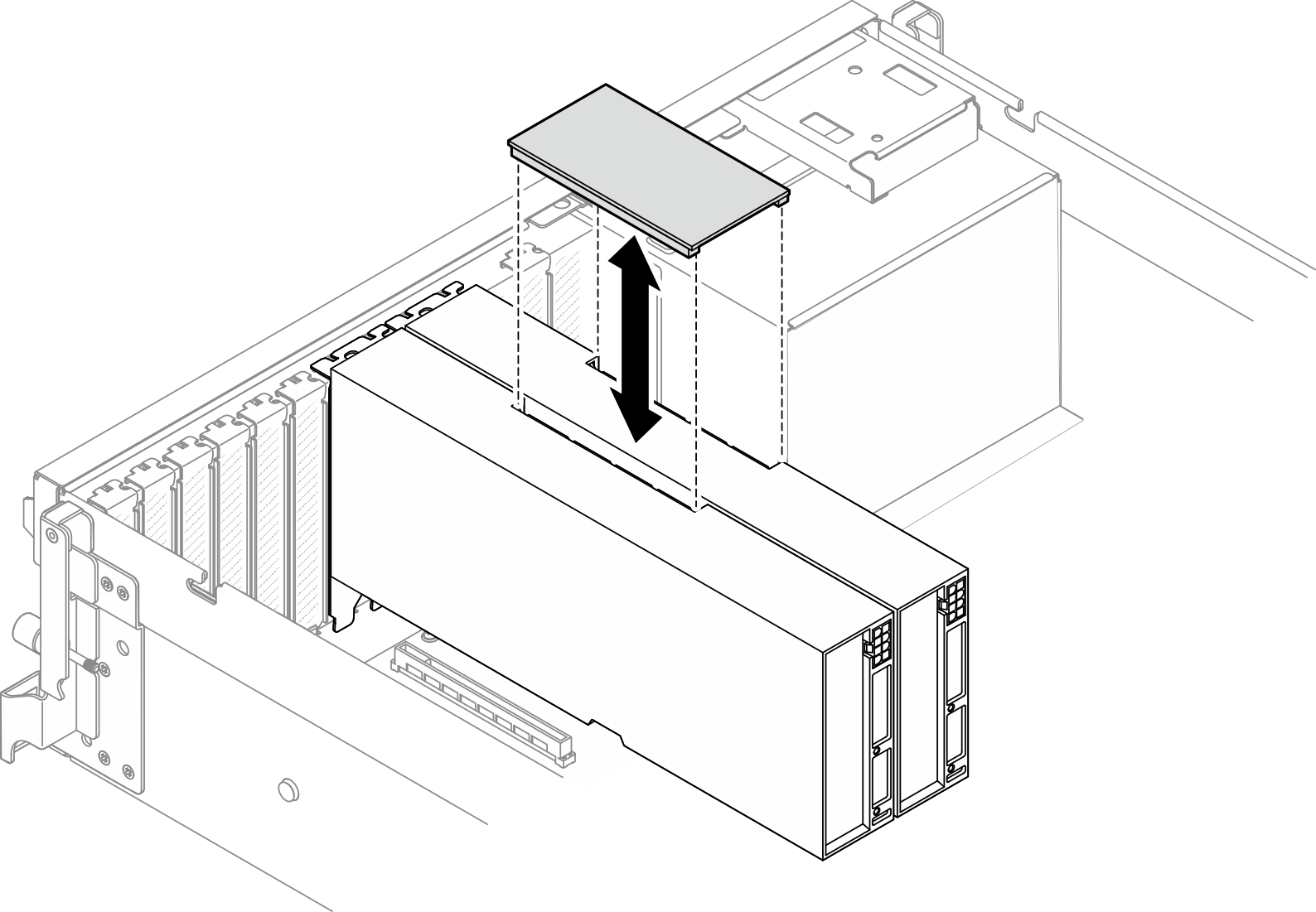

- Allineare il Bridge di collegamento dell'adattatore GPU ai connettori di collegamento sugli adattatori GPU. Quindi installare il Bridge di collegamento dell'adattatore GPU sugli adattatori GPU finché non scattano in posizione.NotaA seconda della configurazione, sull'adattatore GPU possono essere presenti uno o tre bridge di collegamento. Quando si collega una coppia di GPU, tutti i connettori di collegamento sugli adattatori GPU devono essere collegati.Figura 2. Installazione del Bridge di collegamento dell'adattatore GPU
Dopo aver terminato
Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
