Instalación de un puente de enlace del adaptador de GPU
Siga las instrucciones que aparecen en esta sección para instalar un puente de enlace del adaptador de GPU.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
- En función del tipo específico, el adaptador de GPU podría tener un aspecto ligeramente diferente del que presentan las ilustraciones de esta sección.
- Siga las instrucciones adicionales que se incluyen en la documentación que se incluye con el adaptador de GPU.
Procedimiento
Nota
Instale el Puente de enlace del adaptador de GPU para conectar los pares de GPU que se indican a continuación:
- GPU 1 y GPU 2
- GPU 3 y GPU 4
- GPU 5 y GPU 6
- GPU 7 y GPU 8

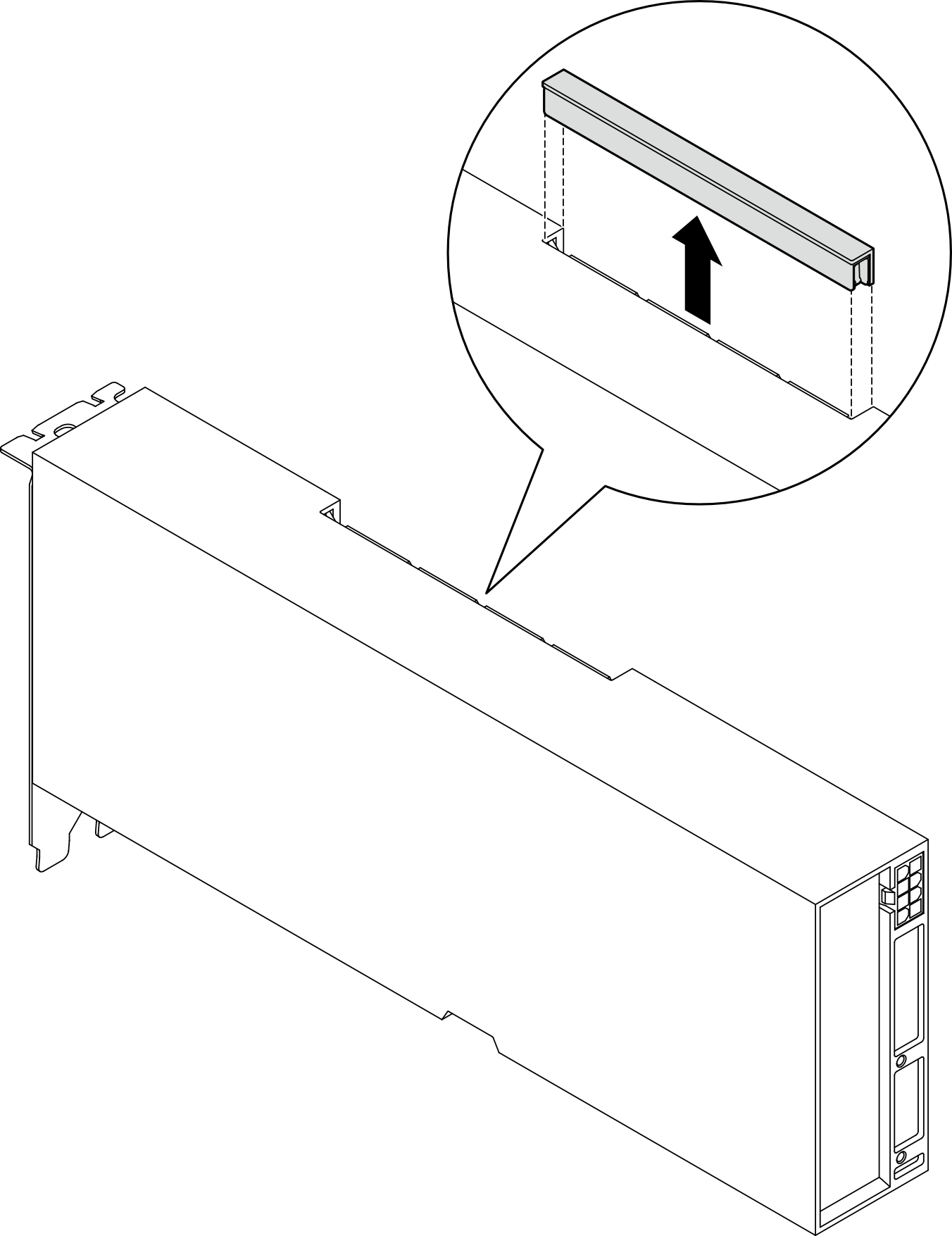

- Quite el cubierta del conector de enlace del adaptador de GPU.Figura 1. Extracción de la cubiertas del conector de enlace

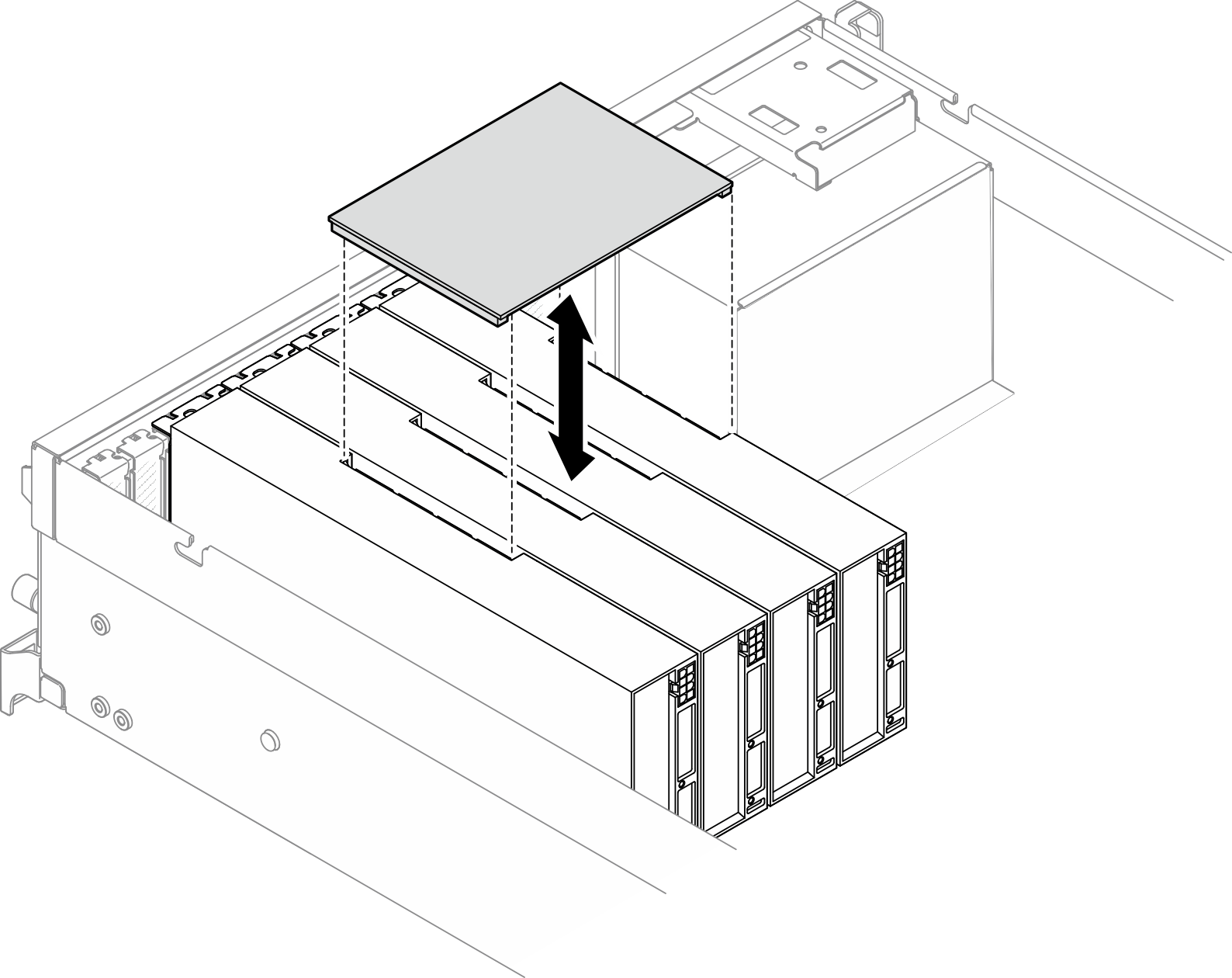

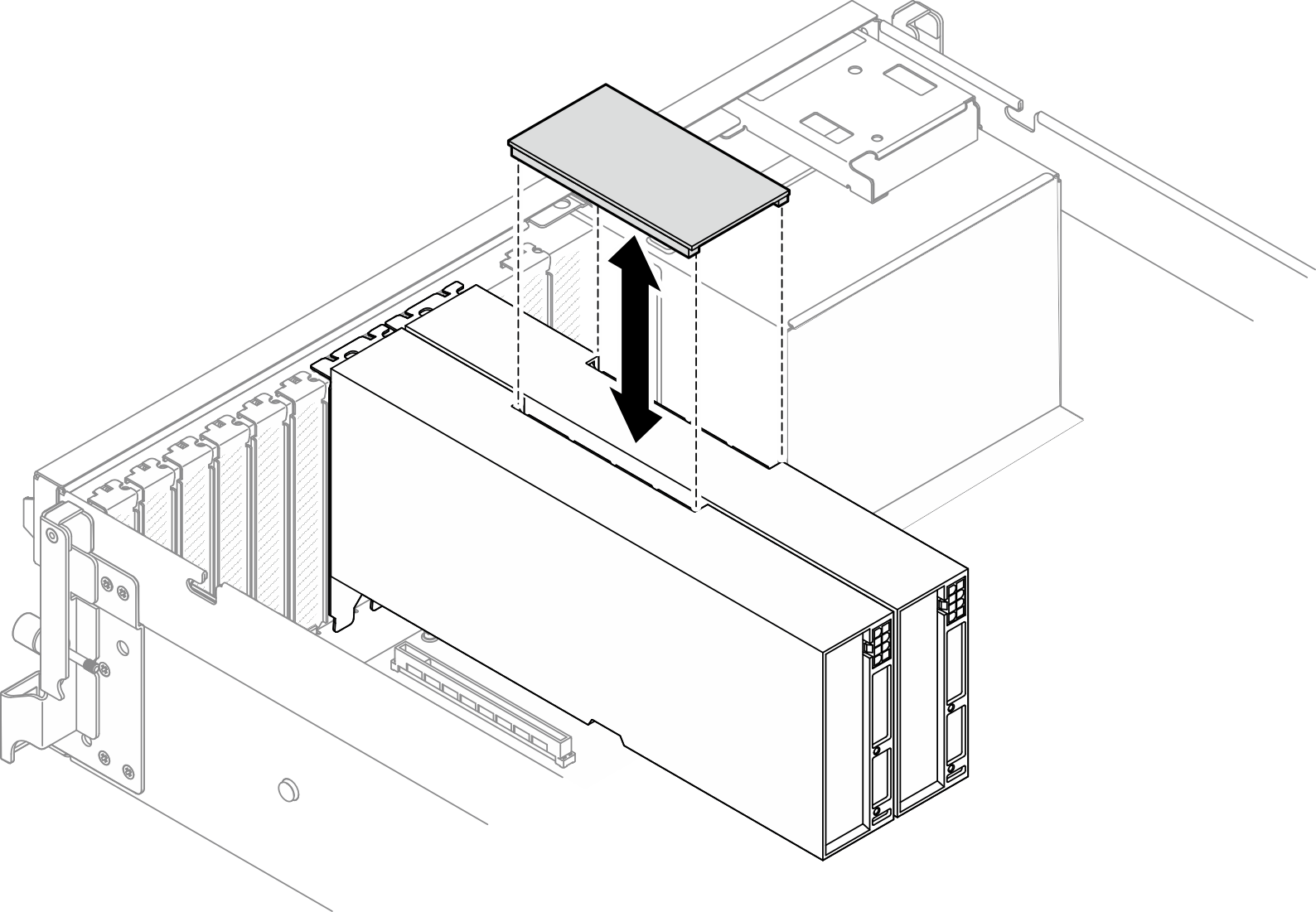

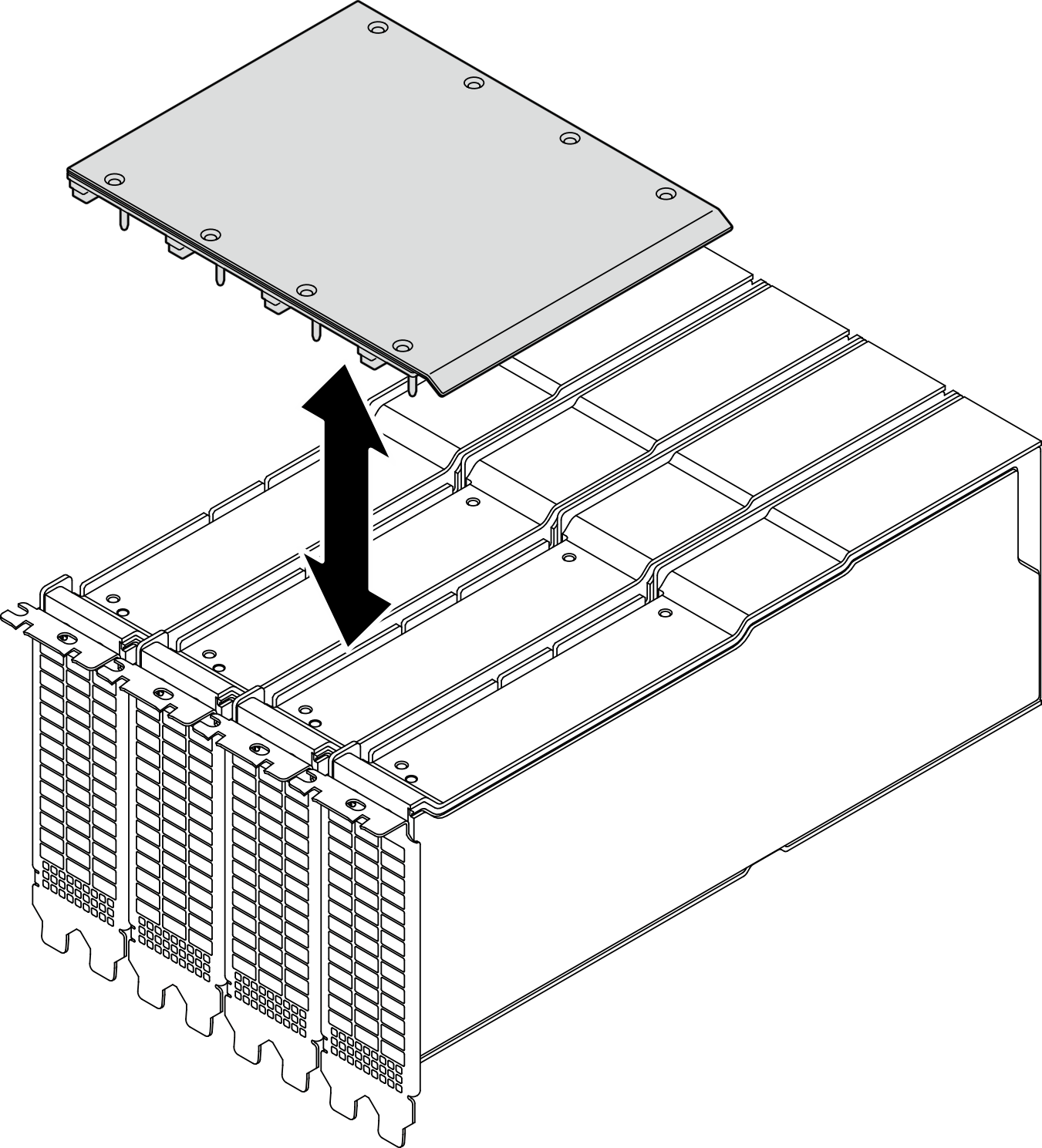

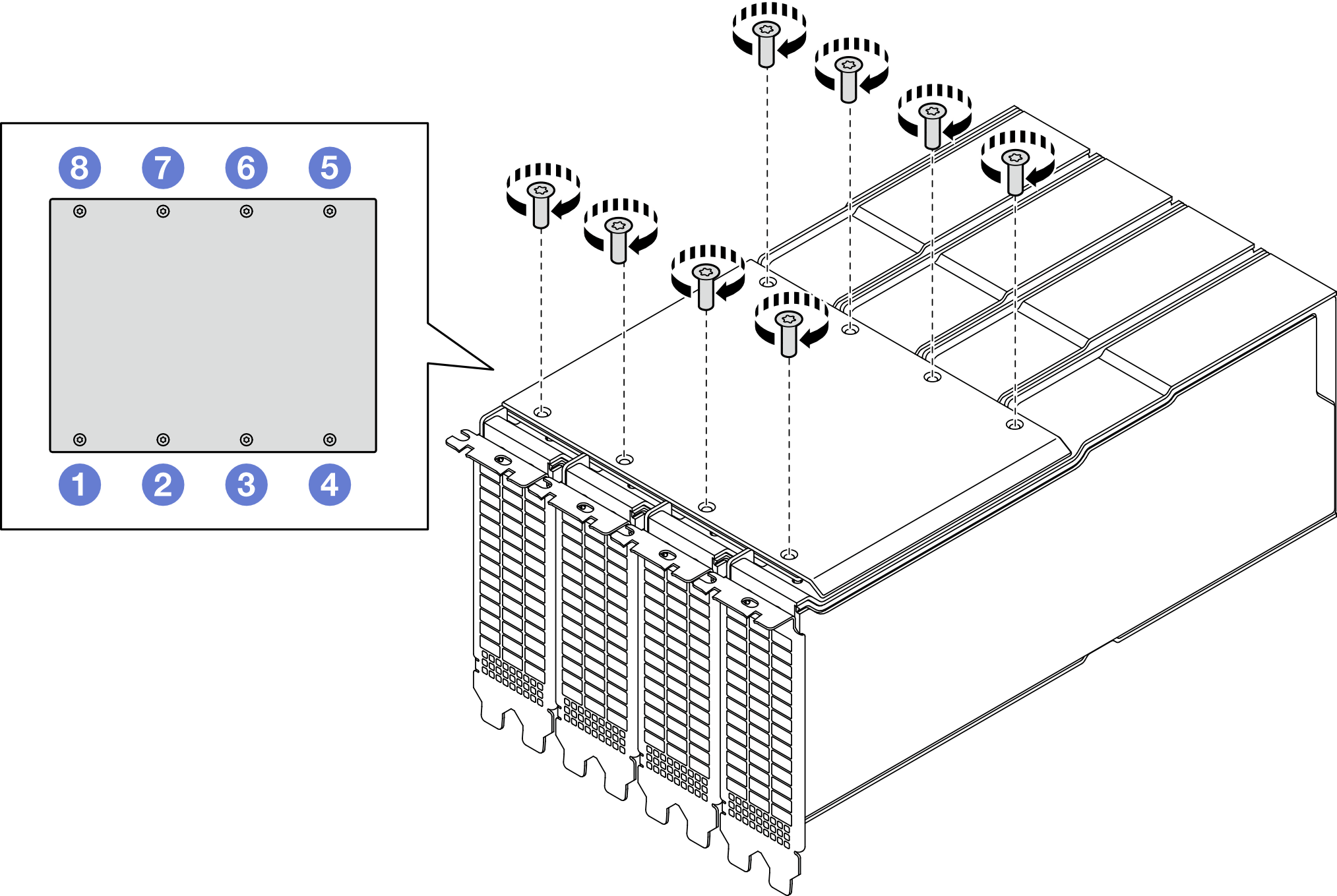

- Alinee el Puente de enlace del adaptador de GPU con los conectores de enlace en los adaptadores de GPU; luego, instale el Puente de enlace del adaptador de GPU en los adaptadores de GPU hasta que encaje en su lugar.NotaEn función de la configuración, es posible que haya uno o tres puentes de enlace del adaptador de GPU en el adaptador de GPU. Al vincular un par de GPU, se deben vincular todos los conectores de enlace en los adaptadores de GPU.Figura 2. Instalación del Puente de enlace del adaptador de GPU
Después de finalizar
Realice la sustitución de piezas. Consulte Completar la sustitución de piezas.
