Installation d’un pont de liaison d’un adaptateur GPU
Suivez les instructions de cette section pour installer un pont de liaison d’un adaptateur GPU.
À propos de cette tâche
Avertissement
- Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant en contact avec une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection électrostatique.
- Selon le type d’adaptateur GPU, il est possible que son aspect diffère légèrement des illustrations de cette section.
- Suivez les instructions supplémentaires fournies dans toute documentation livrée avec votre adaptateur GPU.
Procédure
Remarque
Installez le Pont de liaison d’adaptateur GPU pour connecter les paires GPU répertoriées ci-après :
- GPU 1 et GPU 2
- GPU 3 et GPU 4
- GPU 5 et GPU 6
- GPU 7 et GPU 8

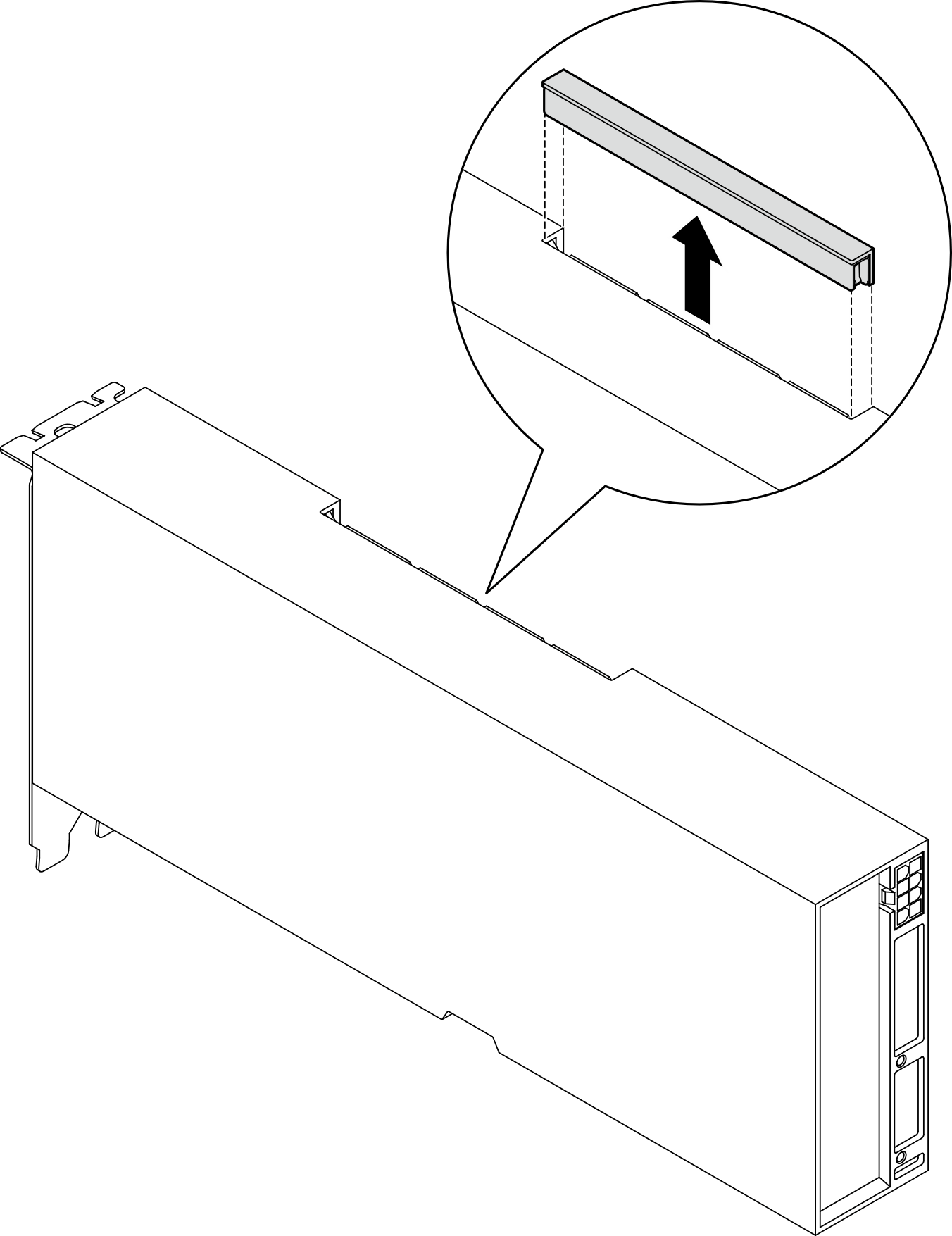

- Retirez le cache du connecteur de liaison de l’adaptateur GPU.Figure 1. Retrait du cache du connecteur de liaison

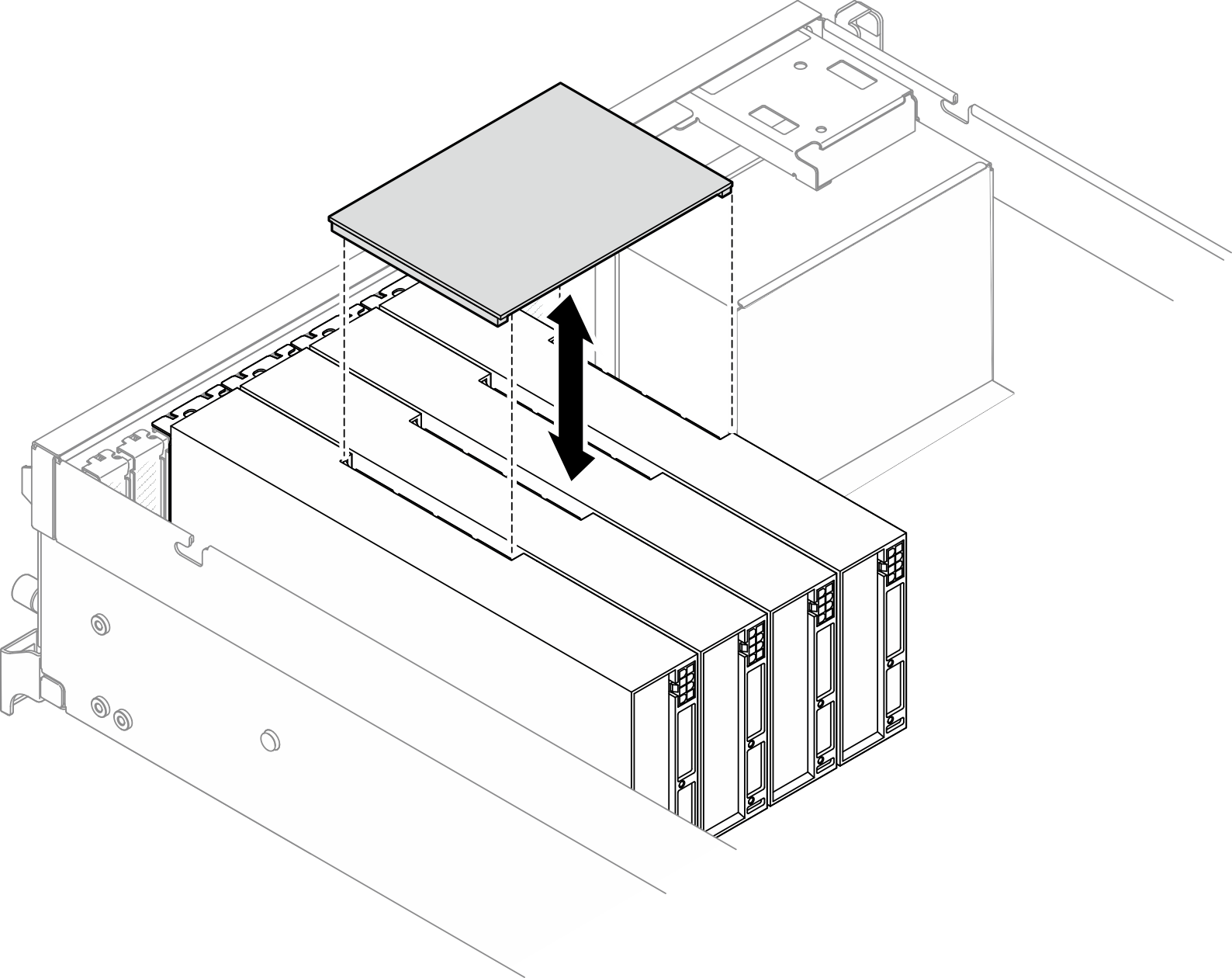

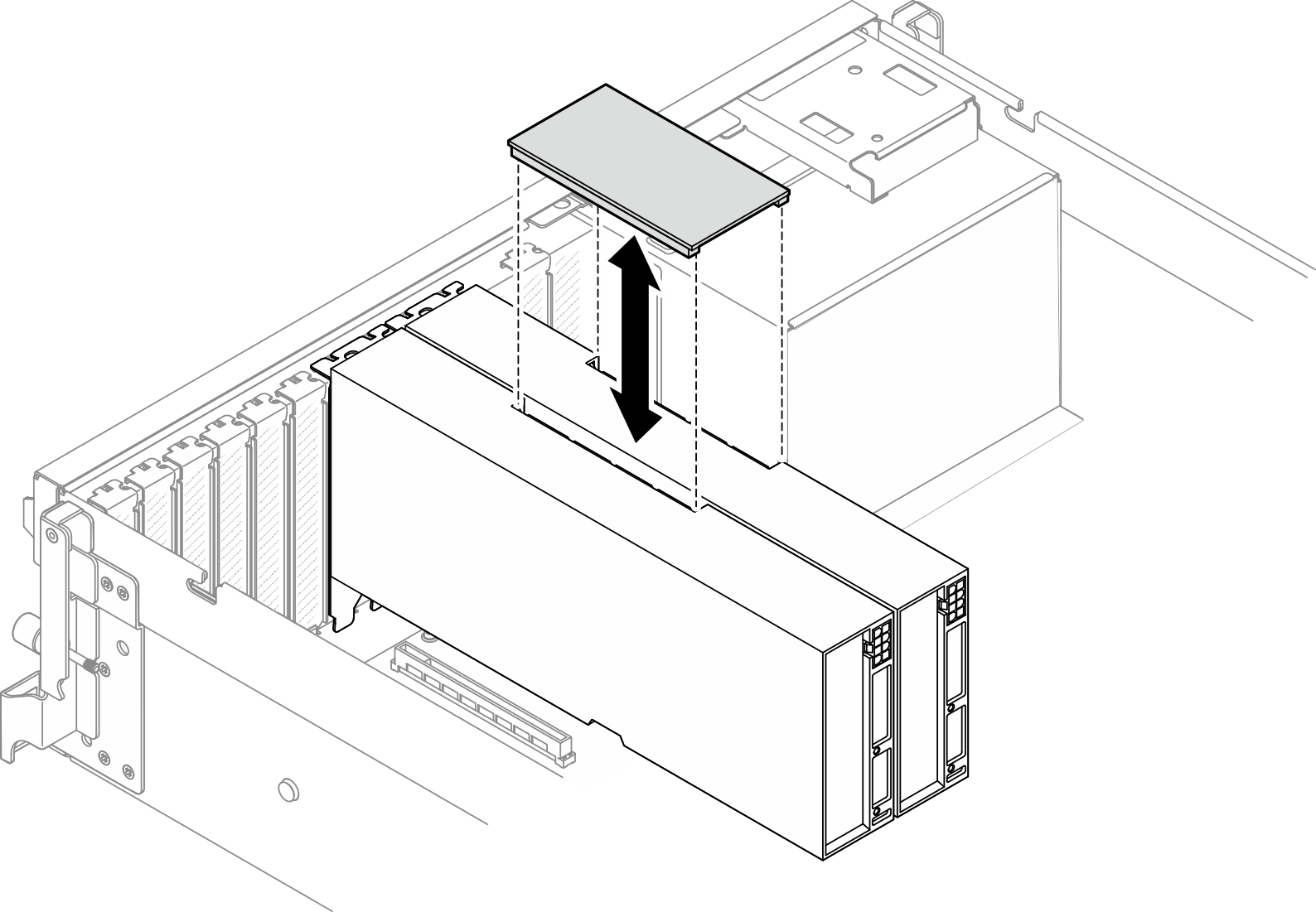

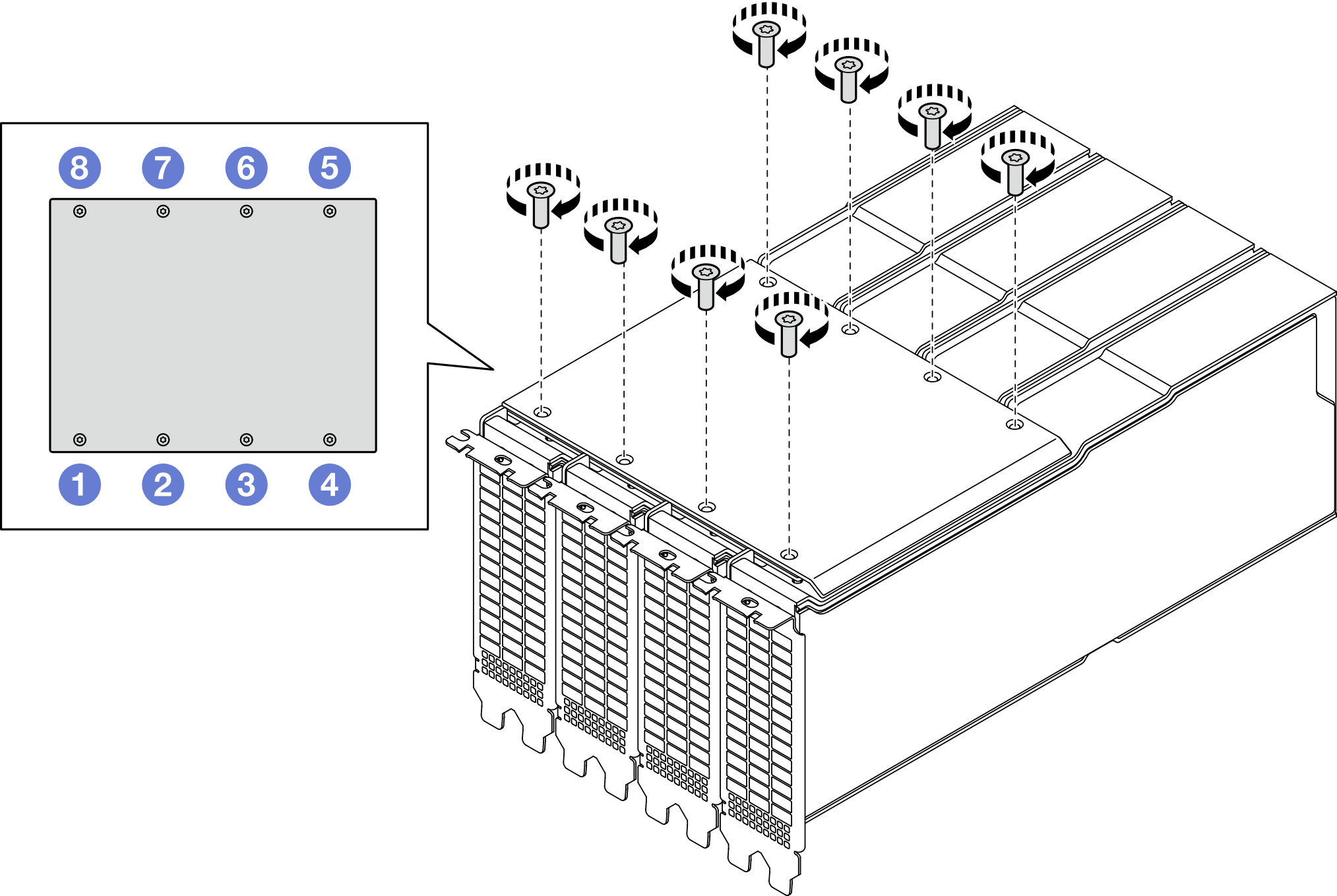

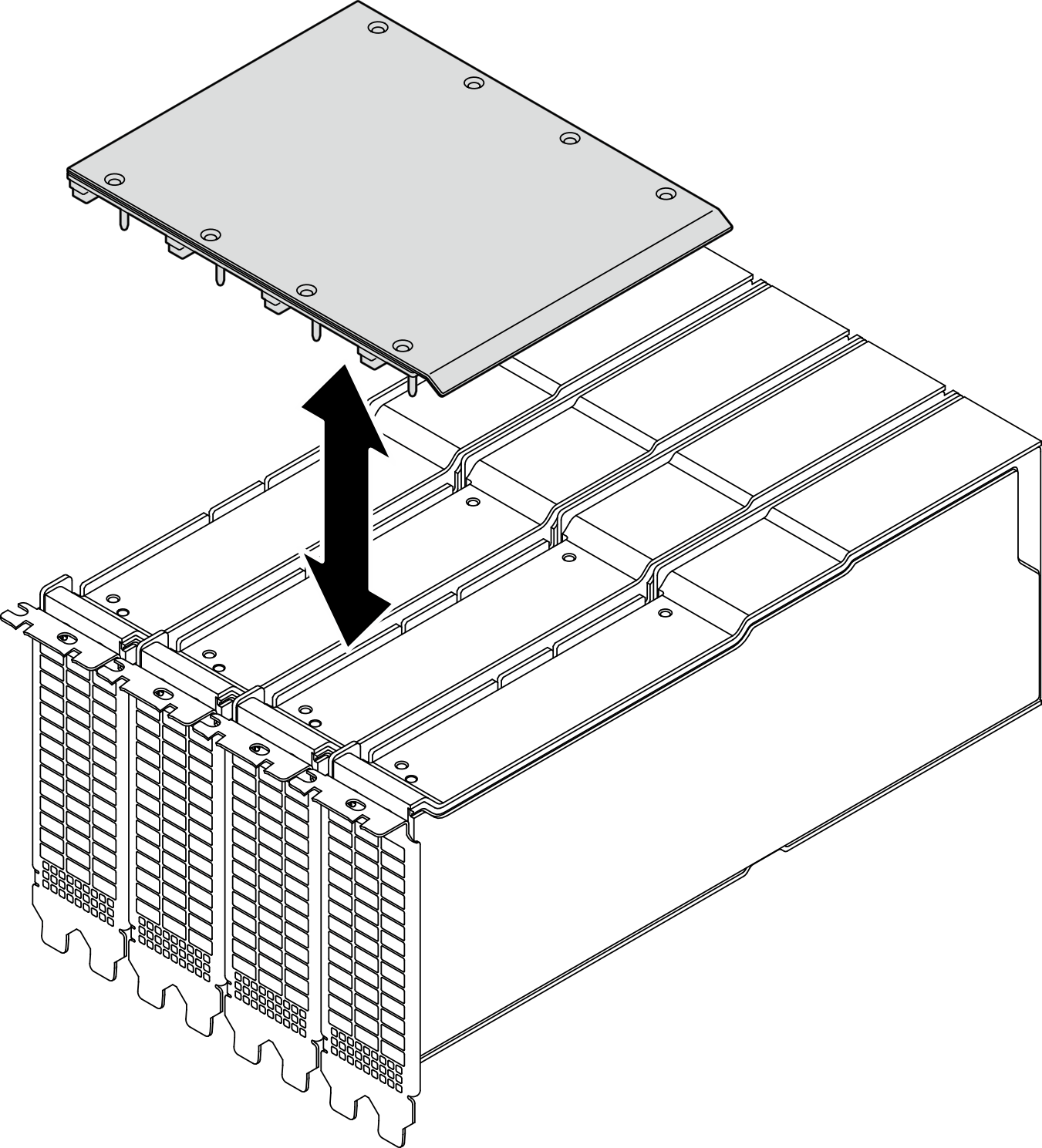

- Alignez le Pont de liaison d’adaptateur GPU sur les connecteurs de liaison des adaptateurs de GPU, puis installez le Pont de liaison d’adaptateur GPU sur les adaptateurs GPU jusqu’à ce qu’il s’enclenche.RemarqueEn fonction de la configuration, il peut y avoir un ou trois ponts de liaison d’adaptateur GPU sur l’adaptateur GPU. Lors de la liaison d’une paire GPU, tous les connecteurs de liaison sur les adaptateurs GPU doivent être liés.Figure 2. Installation du Pont de liaison d’adaptateur GPU
Après avoir terminé
Terminez le remplacement de composants. Pour plus d'informations, voir Fin du remplacement des composants.
