Retrait d’un pont de liaison d’un adaptateur GPU
Suivez les instructions de cette section pour retirer un pont de liaison d’un adaptateur GPU.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
- Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
- Selon le type d’adaptateur GPU, il est possible que son aspect diffère légèrement des illustrations de cette section.
- Suivez les instructions supplémentaires fournies dans toute documentation livrée avec votre adaptateur GPU.
En fonction de la configuration, sélectionnez les procédures de retrait correspondantes :
Pont de liaison AMD à 4 emplacements
Remarque
Veillez à avoir une spatule à portée de main pour retirer correctement le composant.
Procédure
- Retirez le carter supérieur. Pour plus d’informations, voir Retrait du carter supérieur.
- Retirez le pont de liaison de l’adaptateur GPU.

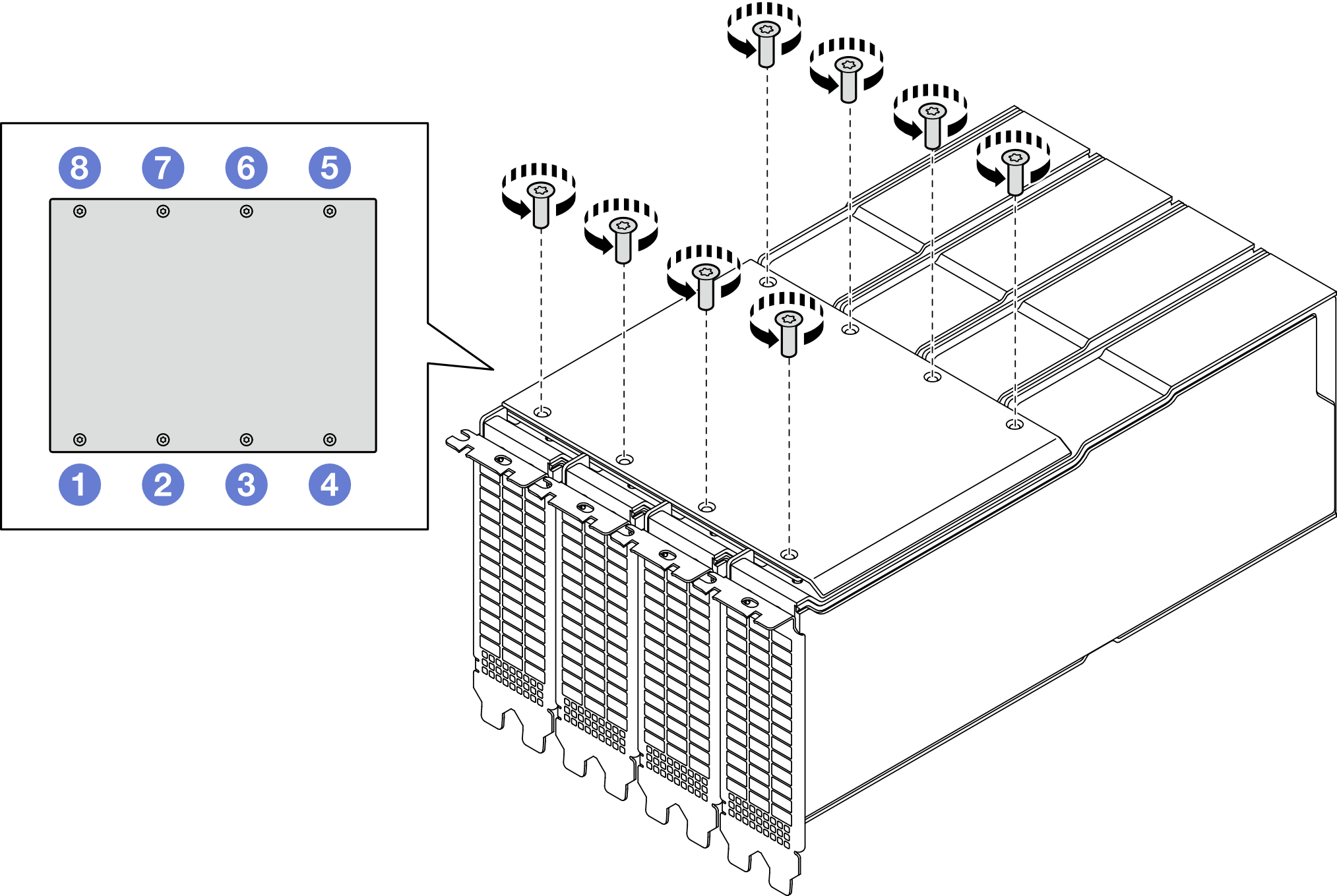

- Desserrez les huit vis dans l’ordre indiqué sur l’illustration ci-dessous.Figure 1. Séquence de desserrage des vis
- Dégagez le pont de liaison des adaptateurs GPU.

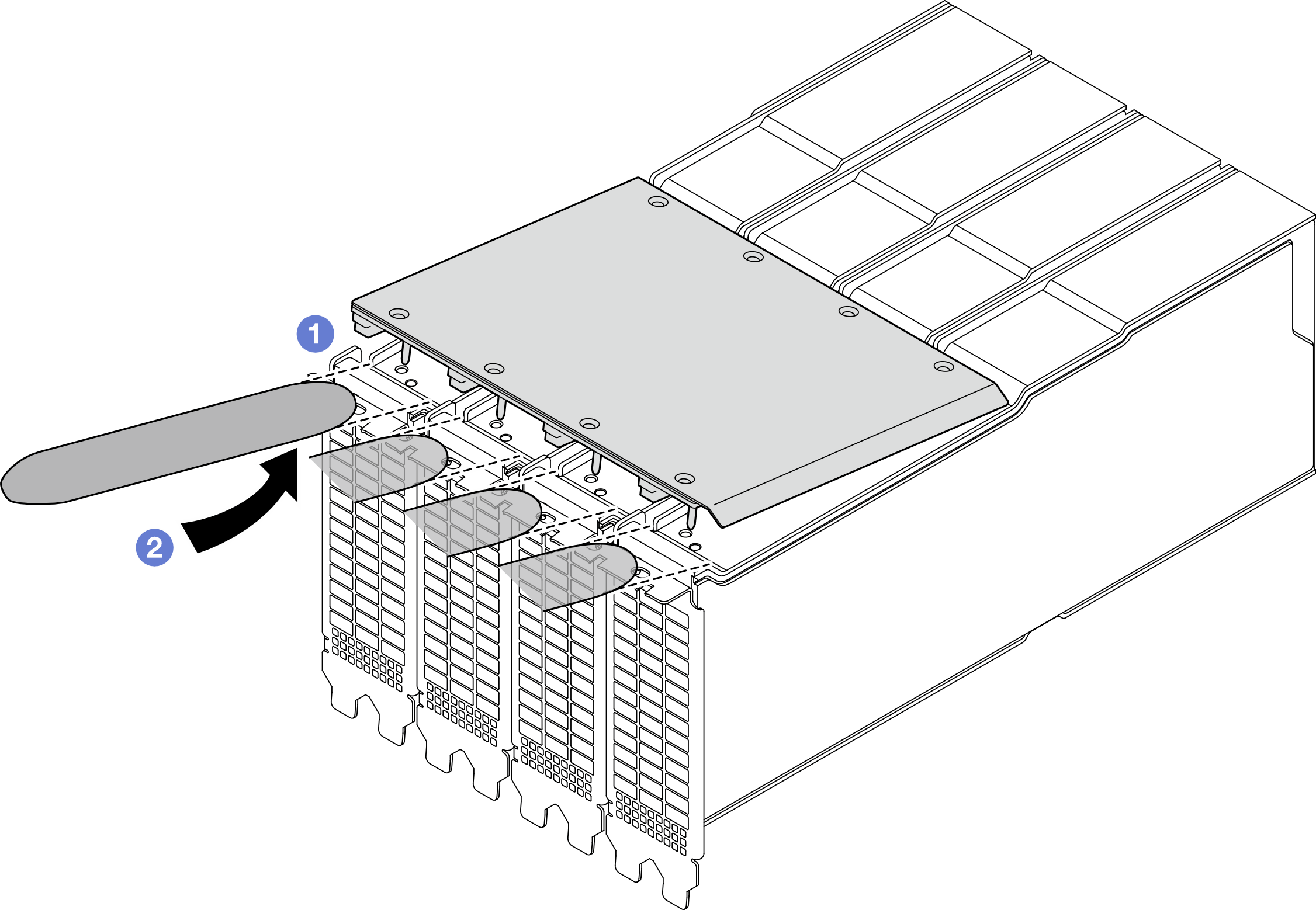

Insérez la spatule dans l’espace entre l’avant du pont de liaison et les adaptateurs GPU.
Faites délicatement levier le long de la face avant du pont de liaison, comme illustré.RemarqueLors de cette étape, ne soulevez pas complètement le pont de liaison afin d’éviter d’endommager les connecteurs.Figure 2. Libération d’un pont de liaison d’un adaptateur GPU

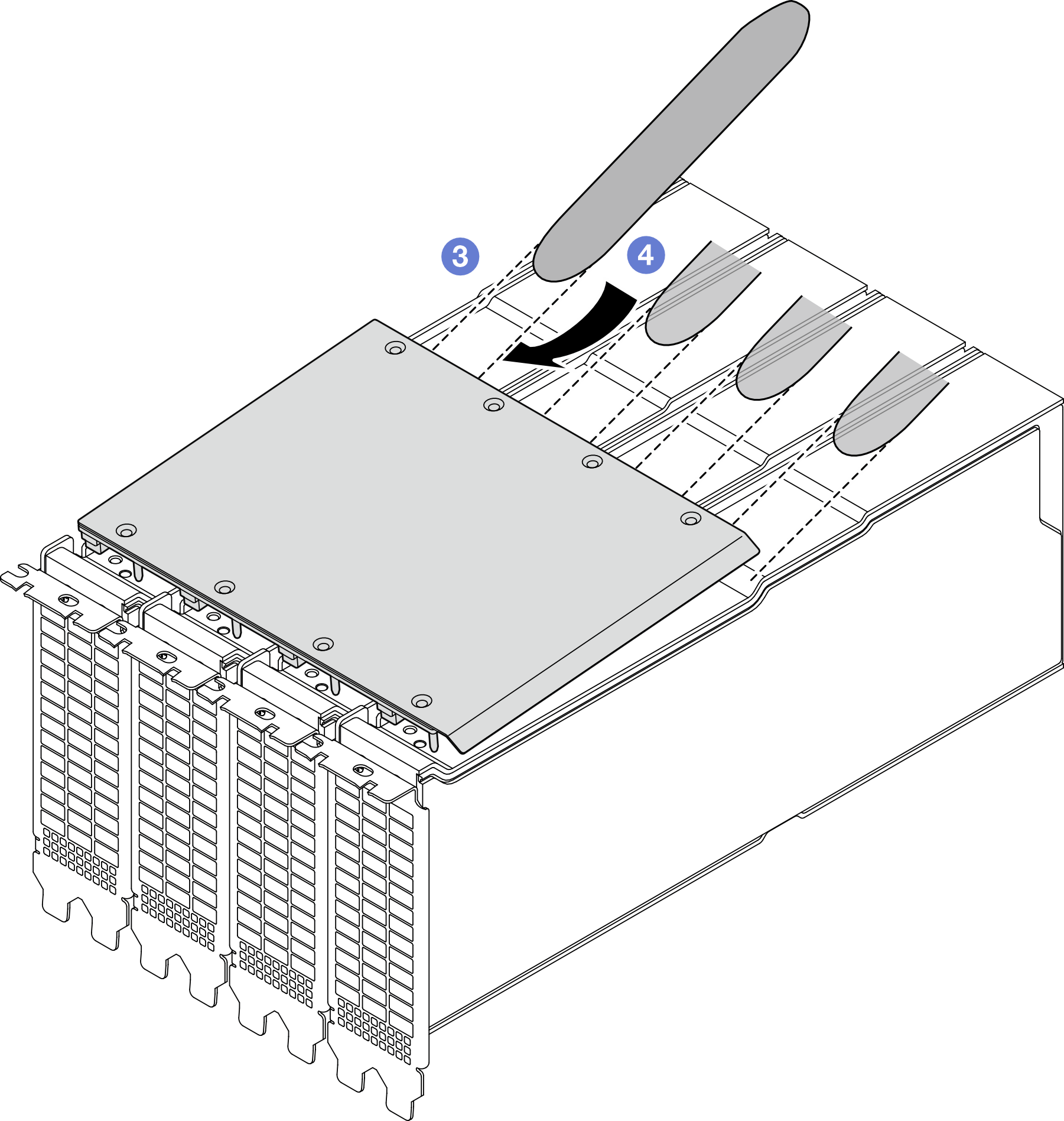

Insérez la spatule dans l’espace entre l’arrière du pont de liaison et les adaptateurs GPU.
Faites délicatement levier le long de la face arrière du pont de liaison, comme illustré.RemarqueLors de cette étape, ne soulevez pas complètement le pont de liaison afin d’éviter d’endommager les connecteurs.Figure 3. Libération d’un pont de liaison d’un adaptateur GPU
- Répétez les étapes i et ii pour libérer entièrement la face avant du pont de liaison.
- Répétez les étapes iiii et iv pour libérer entièrement la face arrière du pont de liaison.
- Retirez le pont de liaison des adaptateurs GPU.Figure 4. Retrait d’un pont de liaison d’un adaptateur GPU
- Desserrez les huit vis dans l’ordre indiqué sur l’illustration ci-dessous.
Après avoir terminé
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Vidéo de démonstration
Pont de liaison NVIDIA à 2 emplacements
Remarque
Veillez à avoir une ventouse à portée de main pour retirer correctement le composant.
Procédure
- Retirez le carter supérieur. Pour plus d’informations, voir Retrait du carter supérieur.
- Retirez la Pont de liaison d’adaptateur GPU.
- Exercez une pression avec la ventouse sur le Pont de liaison d’adaptateur GPU jusqu’à ce qu’elle adhère au Pont de liaison d’adaptateur GPU.RemarqueEn fonction de la configuration, il peut y avoir un ou trois ponts de liaison d’adaptateur GPU sur les adaptateurs GPU. Retirez tous les ponts de liaison d’adaptateur GPU des adaptateurs GPU.Figure 5. Retrait du Pont de liaison d’adaptateur GPU
- Soulevez la ventouse et retirez le Pont de liaison d’adaptateur GPU en même temps que la ventouse des GPU.Figure 6. Retrait du Pont de liaison d’adaptateur GPU
Après avoir terminé
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Vidéo de démonstration
Pont de liaison NVIDIA à 2 canaux/4 canaux
Remarque
Veillez à avoir de deux outils de retrait de pont NVIDIA à portée de main pour retirer correctement le composant.
Procédure
- Retirez le carter supérieur. Pour plus d’informations, voir Retrait du carter supérieur.
- Retirez le pont de liaison de l’adaptateur GPU.
- Dégagez le pont de liaison des adaptateurs GPU.
- Insérez les deux outils de retrait de pont NVIDIA dans l’espace entre les deux extrémités du pont de liaison et les adaptateurs GPU.
- Engagez les crochets avec le bas du pont de liaison.

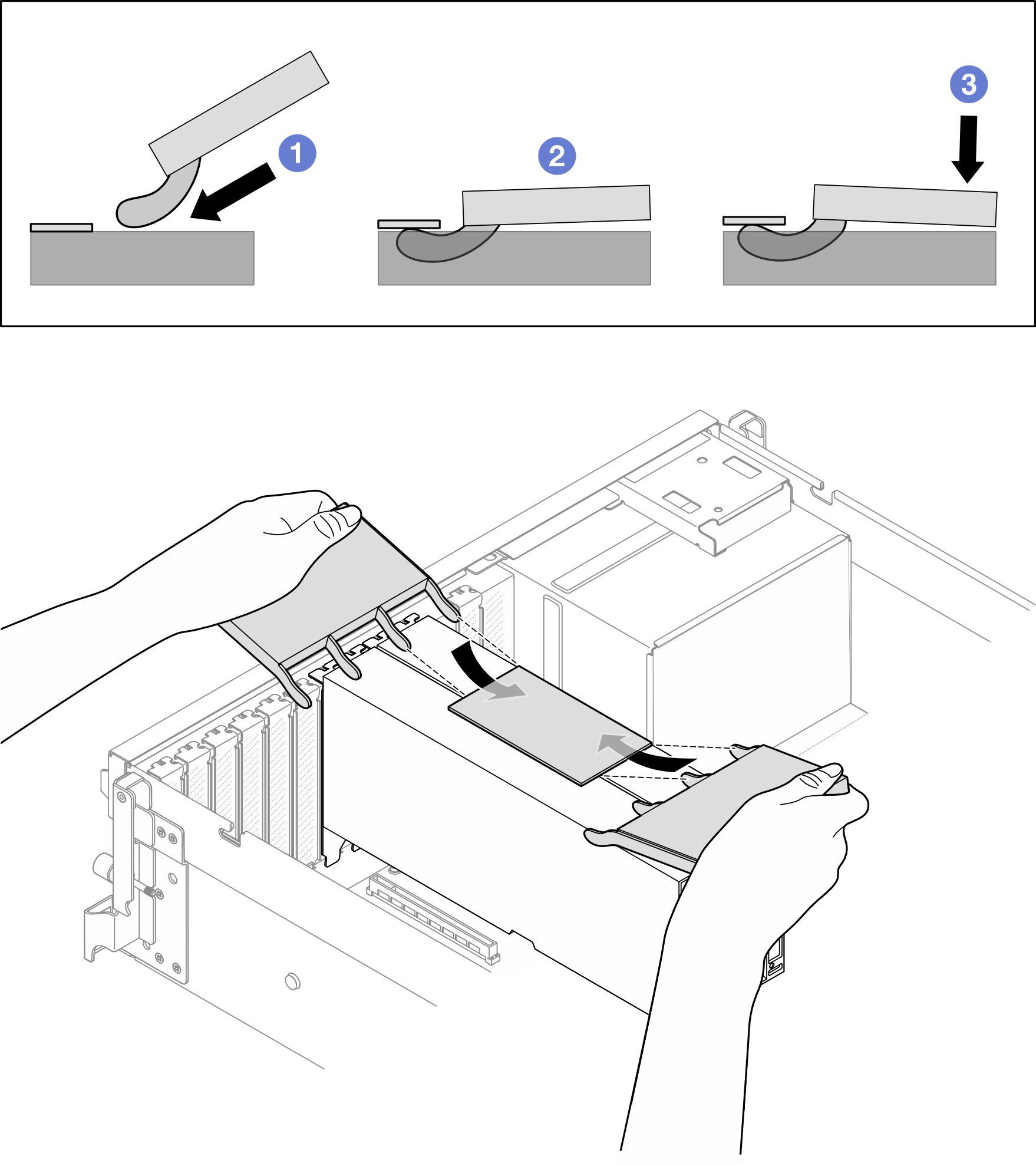

- Appuyez doucement sur les outils de retrait pour libérer le pont de liaison des adaptateurs GPU.RemarqueVeillez à utiliser deux outils de retrait pour dégager les deux extrémités du pont de liaison en même temps afin d’éviter une inclinaison qui pourrait endommager les connecteurs.Figure 7. Libération du pont de liaison d’un adaptateur GPU — Pont de liaison à 2 voies

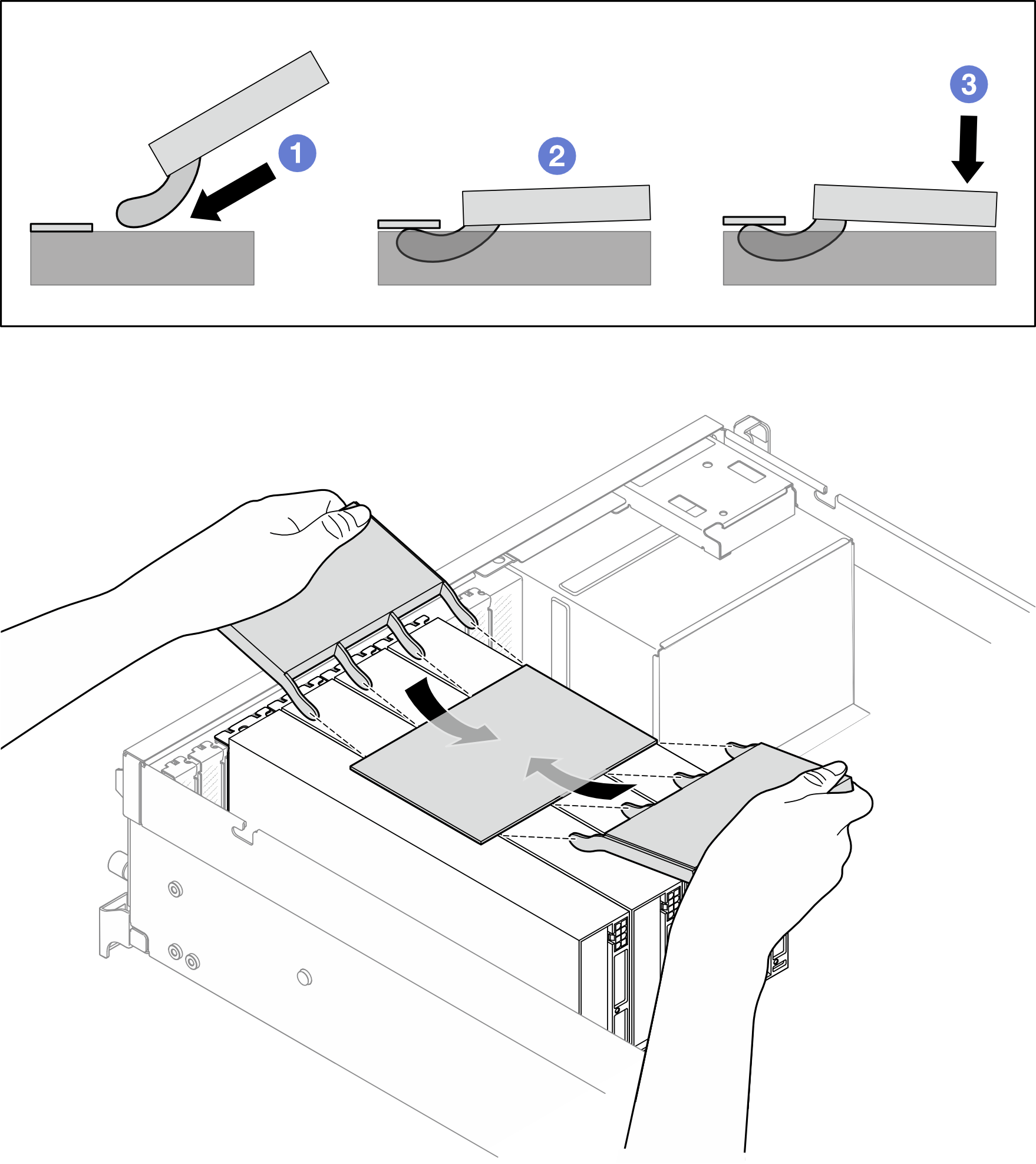

Figure 8. Libération du pont de liaison d’un adaptateur GPU — Pont de liaison à 4 voies
- Retirez le pont de liaison des adaptateurs GPU.Figure 9. Retrait du pont de liaison d’un adaptateur GPU — Pont de liaison à 2 voies
Figure 10. Retrait du pont de liaison d’un adaptateur GPU — Pont de liaison à 4 voies
- Dégagez le pont de liaison des adaptateurs GPU.
Après avoir terminé
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Vidéo de démonstration
