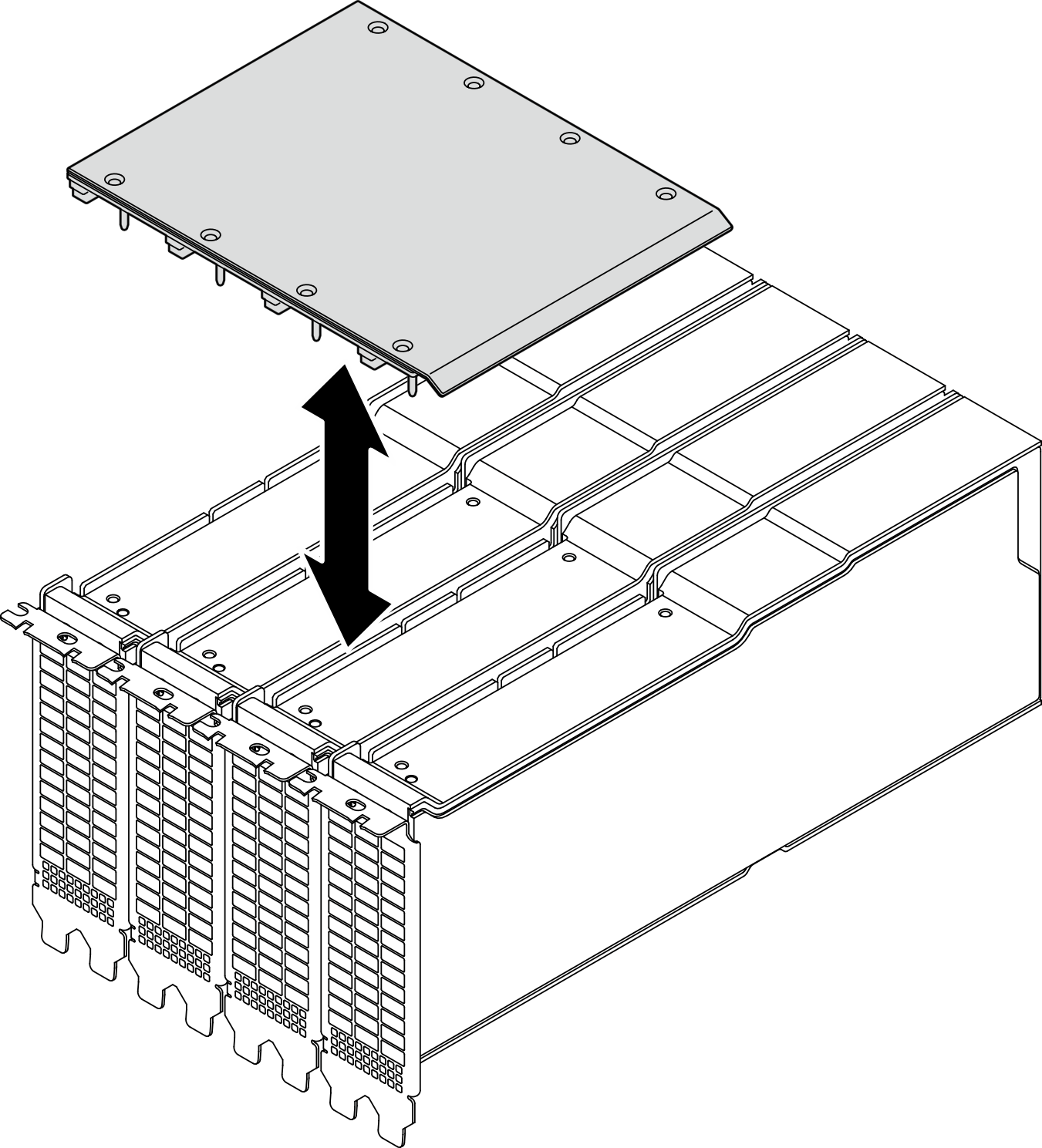

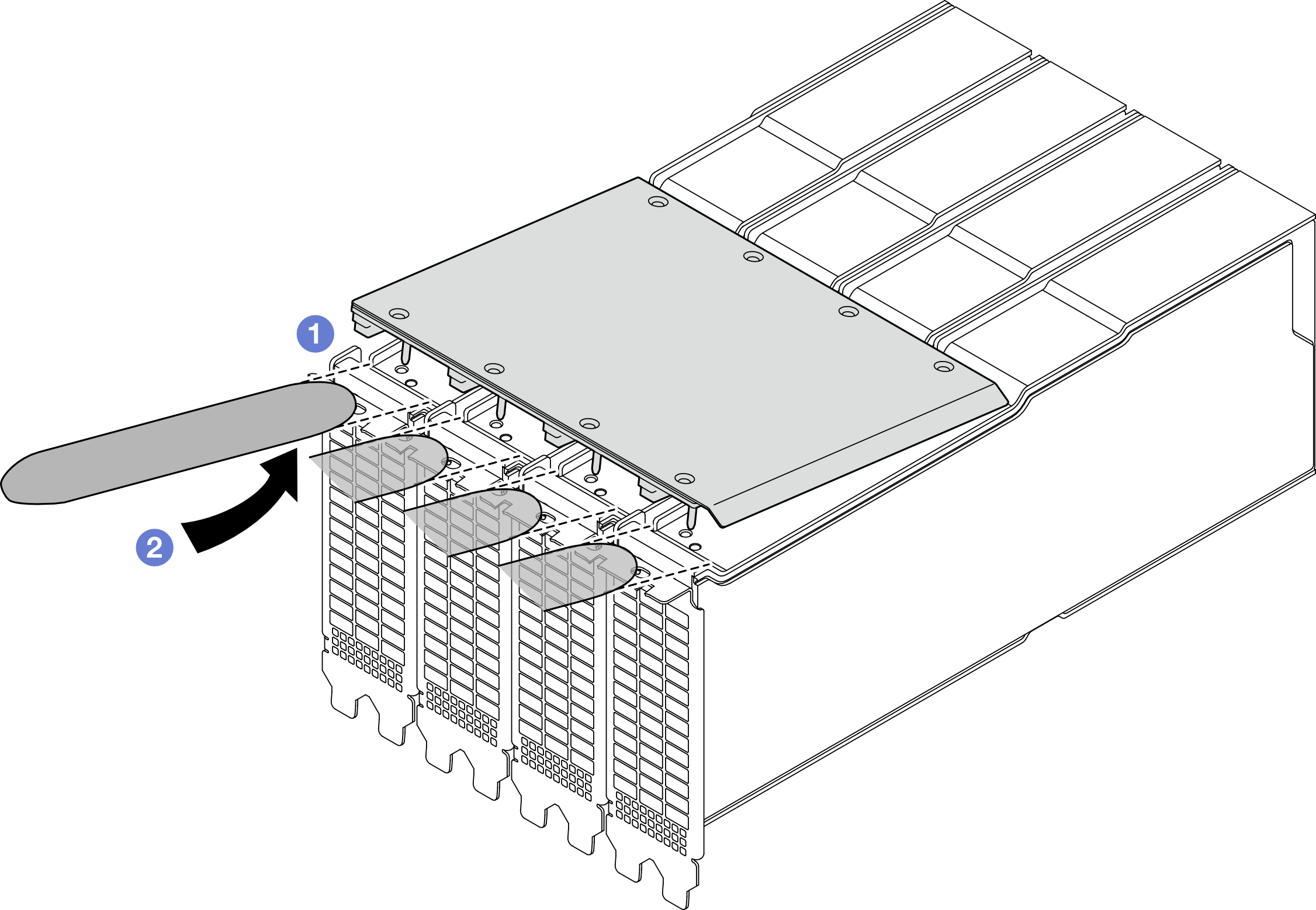

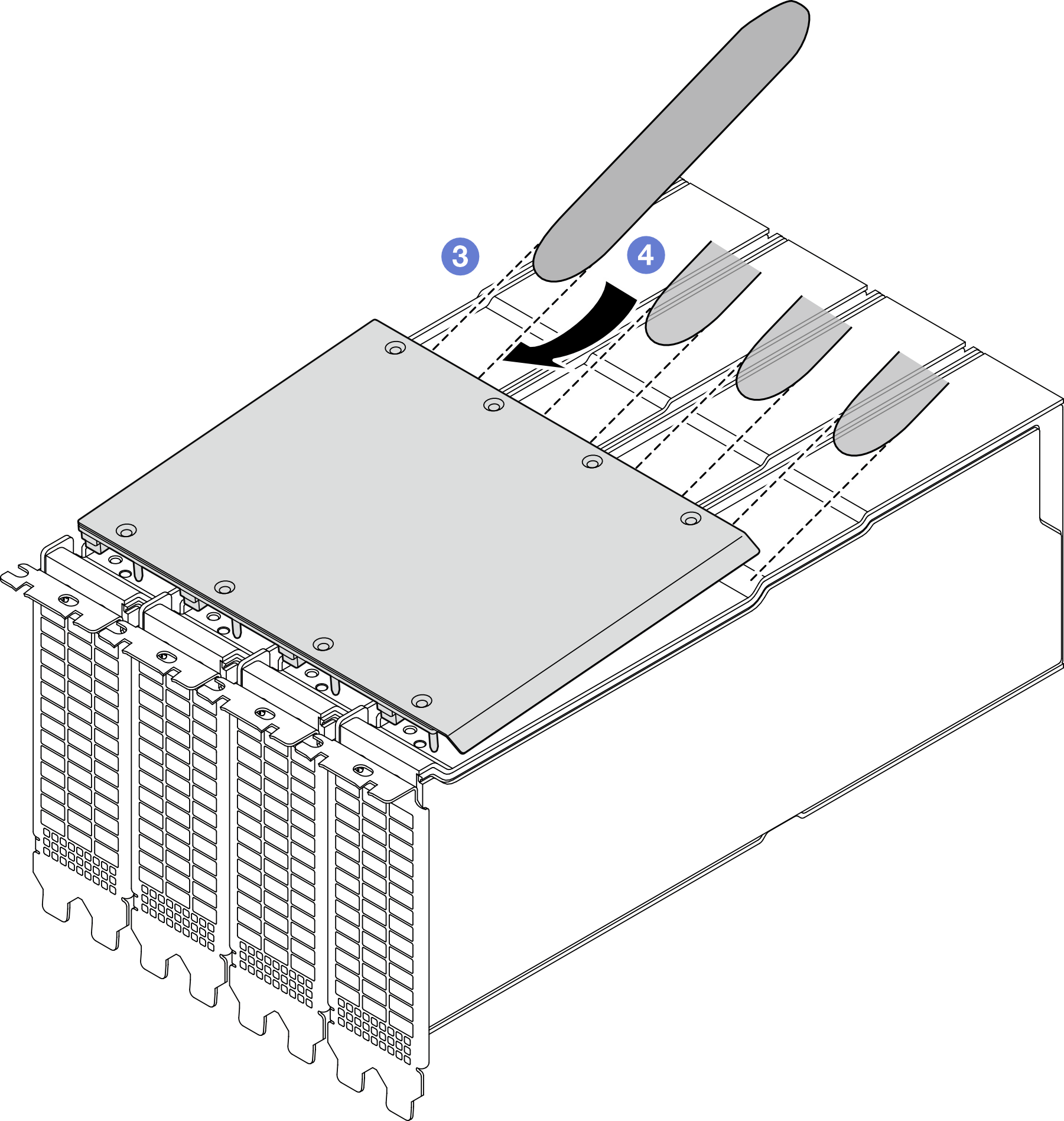

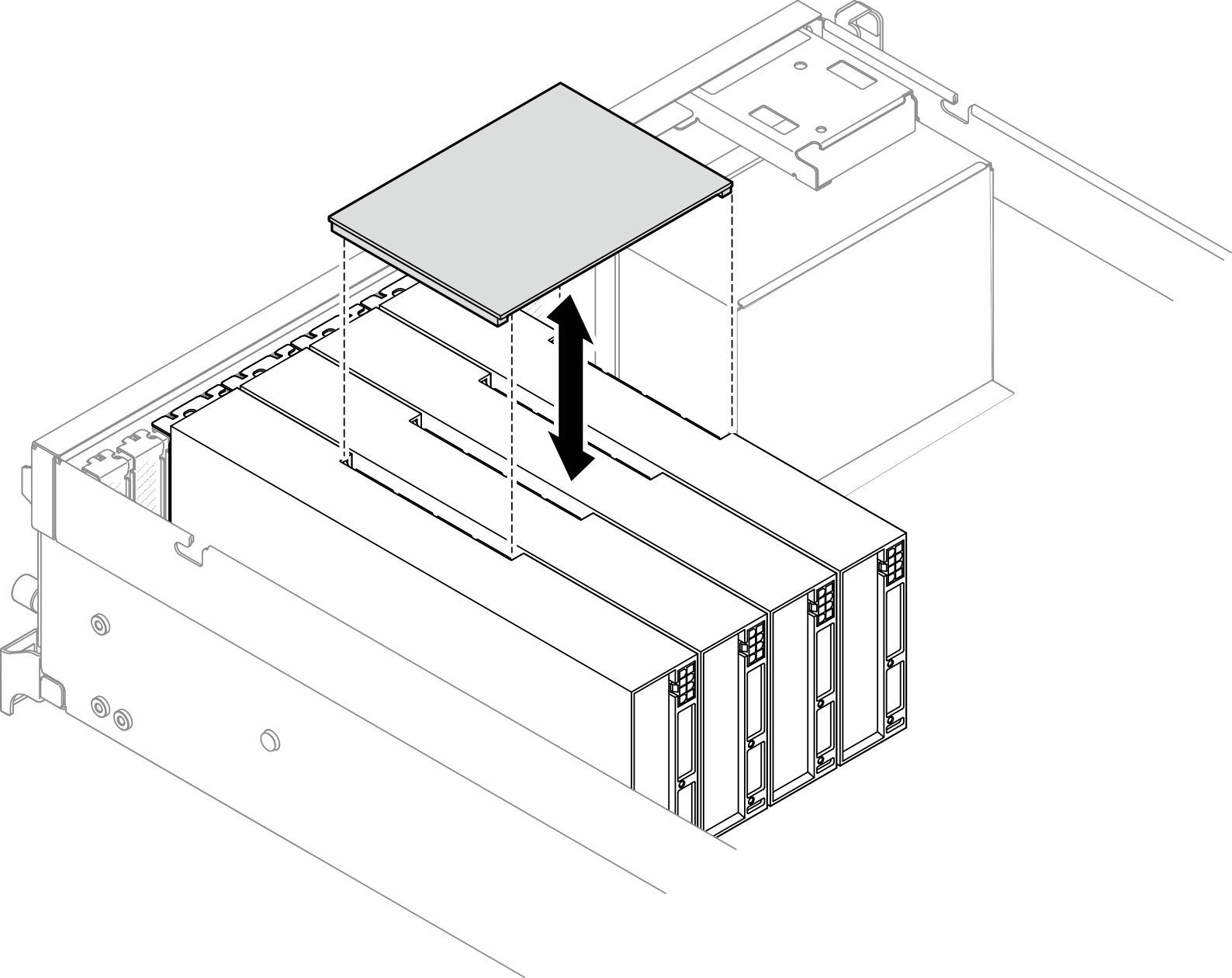

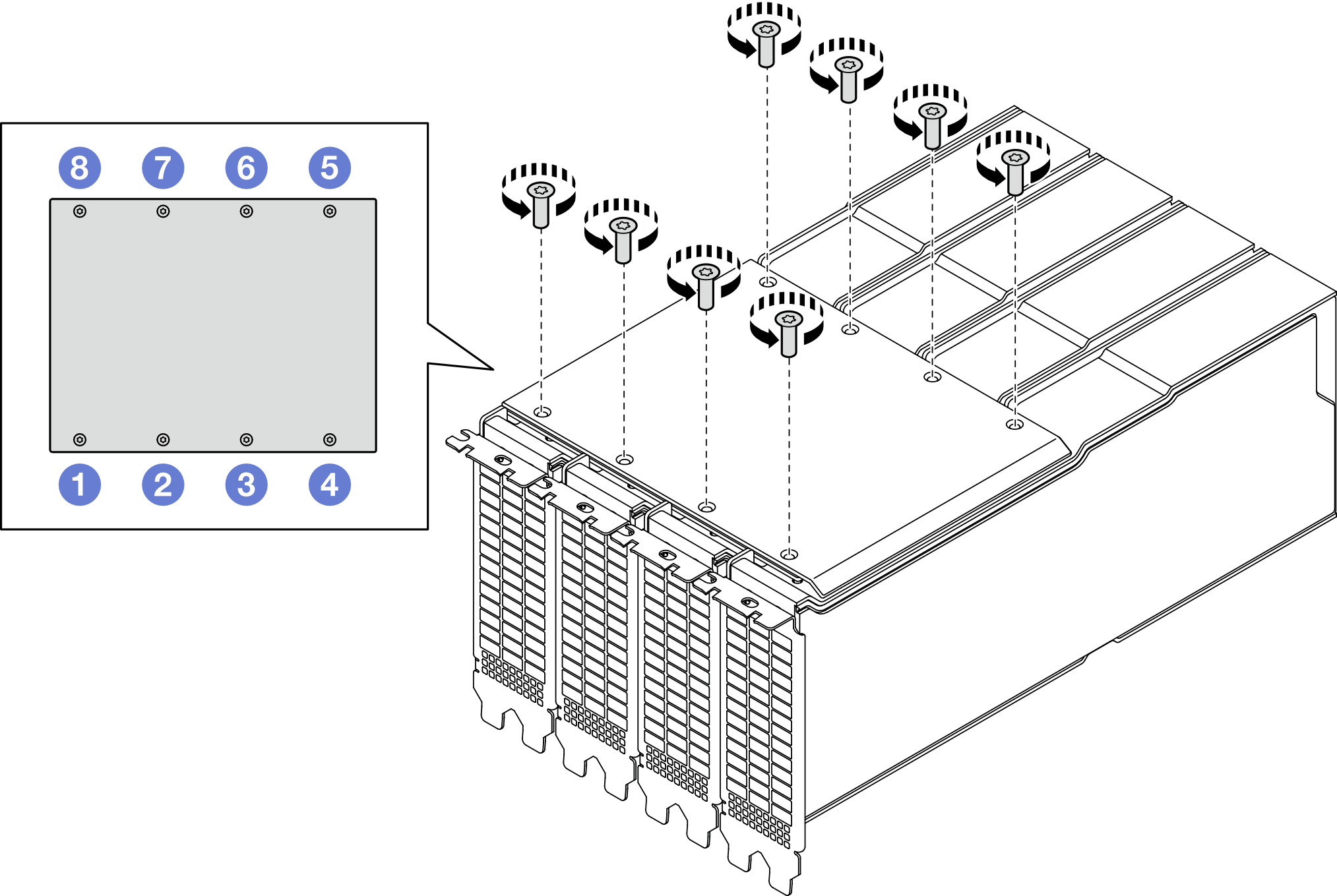

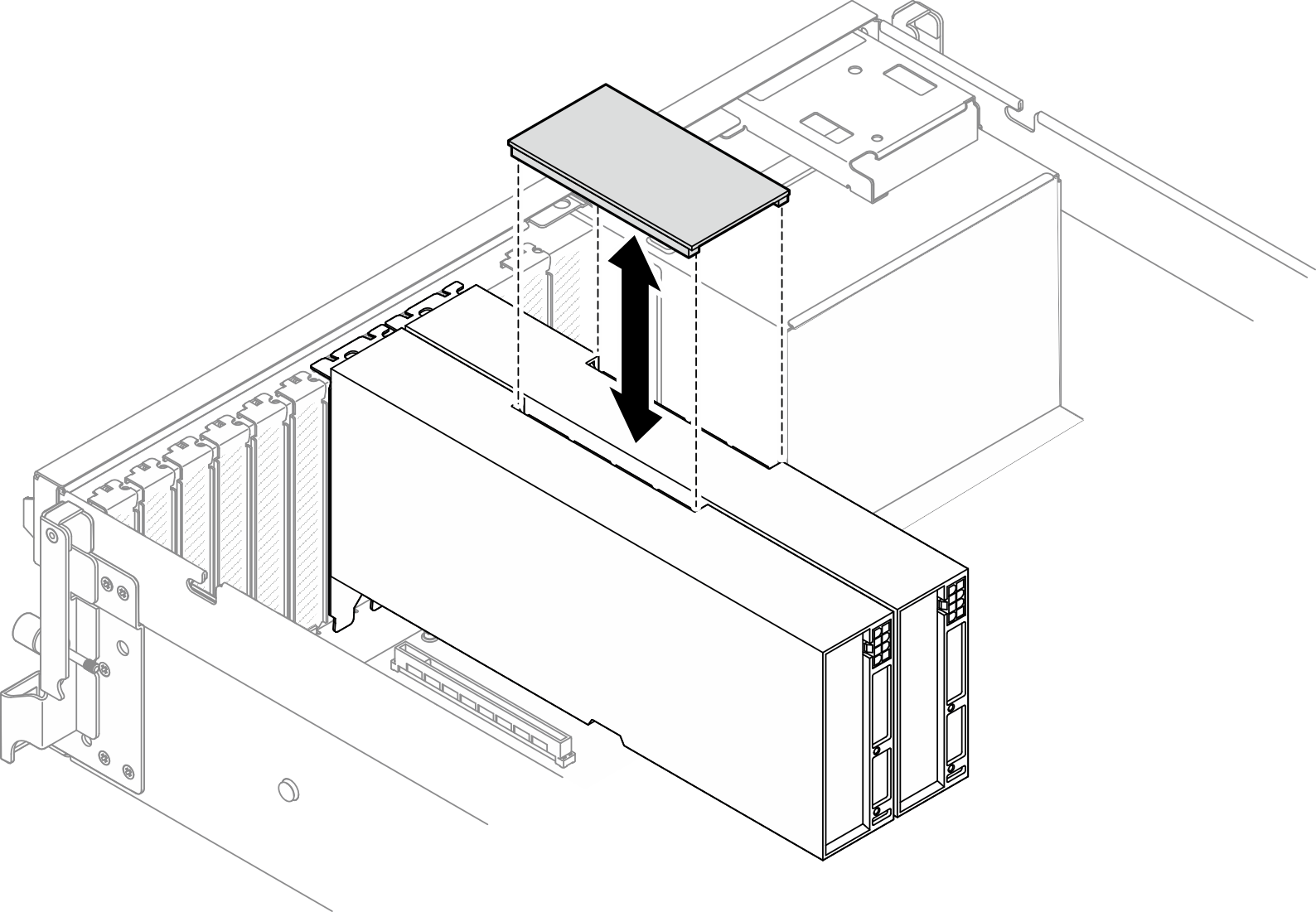

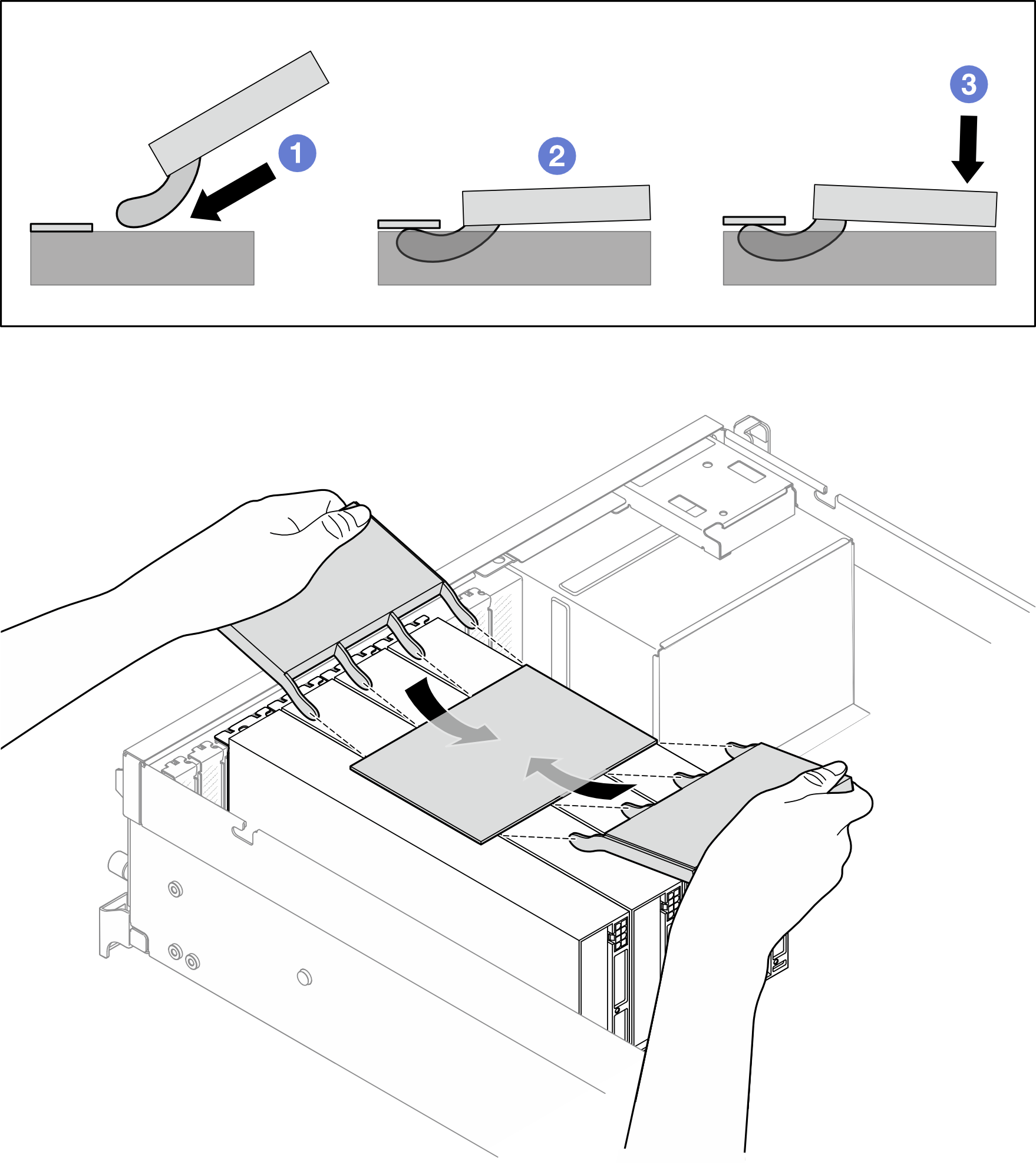

硬件更换过程4-DW GPU 型号/8-DW GPU 型号组件更换 GPU 适配器桥接器卸下 GPU 适配器桥接器本页总览卸下 GPU 适配器桥接器按照本节中的说明卸下 GPU 适配器桥接器。关于本任务注意请阅读安装准则和安全检查核对表以确保操作安全。关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。根据具体类型的不同,GPU 适配器可能会与本节中的插图略有不同。请遵循 GPU 适配器随附的文档中的其他说明。根据配置,选择相应的拆卸过程:AMD 4 插槽桥接器NVIDIA 2 插槽桥接器NVIDIA 2 路/4 路桥接器AMD 4 插槽桥接器注确保准备好撬片工具,以便正确卸下该组件。过程卸下外盖。请参阅卸下顶盖。卸下 GPU 适配器桥接器。按照下图所示的顺序拧松八颗螺钉。图 1. 螺钉拧松顺序从 GPU 适配器上断开桥接器。 将撬片插入桥接器前端和 GPU 适配器之间的缝隙。 如图所示,沿着桥接器的前端轻轻撬动。注在这一步中,请勿完全撬开桥接器,以免损坏接口。图 2. 分离 GPU 适配器桥接器 将撬片插入桥接器后端与 GPU 适配器之间的缝隙。 如图所示,沿着桥接器的后端轻轻撬动。注在这一步中,请勿完全撬开桥接器,以免损坏接口。图 3. 分离 GPU 适配器桥接器重复步骤 i 和 ii,将桥接器前端完全撬起。重复步骤 iiii 和 iv,将桥接器后端完全撬起。从 GPU 适配器上卸下桥接器。图 4. 卸下 GPU 适配器桥接器完成之后如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。演示视频在 YouTube 上观看操作过程NVIDIA 2 插槽桥接器注确保准备好吸盘,以便正确卸下该组件。过程卸下外盖。请参阅卸下顶盖。卸下 GPU 适配器桥接器。 将吸盘按在 GPU 适配器桥接器上,直至其牢牢吸附在 GPU 适配器桥接器上。注根据配置,GPU 适配器上可能有一个或三个 GPU 适配器桥接器。从 GPU 适配器上卸下所有 GPU 适配器桥接器。图 5. 卸下 GPU 适配器桥接器 向上拉吸盘,将 GPU 适配器桥接器连同吸盘一起从 GPU 上卸下。图 6. 卸下 GPU 适配器桥接器完成之后如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。演示视频在 YouTube 上观看操作过程NVIDIA 2 路/4 路桥接器注请确保备好两个 NVIDIA 桥接器拆卸工具,以便正确卸下该组件。过程卸下外盖。请参阅卸下顶盖。卸下 GPU 适配器桥接器。从 GPU 适配器上断开桥接器。 将两个 NVIDIA 桥接器拆卸工具插入桥接器两端与 GPU 适配器之间的缝隙。 将挂钩与桥接器底部啮合。 轻轻地向下按压拆卸工具,使桥接器与 GPU 适配器分离。注请务必使用两个拆卸工具同时分离桥接器的两端,以避免倾斜造成接口损坏。图 7. 分离 GPU 适配器桥接器 - 2 路桥接器图 8. 分离 GPU 适配器桥接器 - 4 路桥接器从 GPU 适配器上卸下桥接器。图 9. 卸下 GPU 适配器桥接器 - 2 路桥接器图 10. 卸下 GPU 适配器桥接器 - 4 路桥接器完成之后如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。演示视频在 YouTube 上观看操作过程提供反馈
