Rimozione di un bridge di collegamento dell'adattatore GPU

Procedura

1. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
2. Rimuovere il bridge di collegamento dell'adattatore GPU.

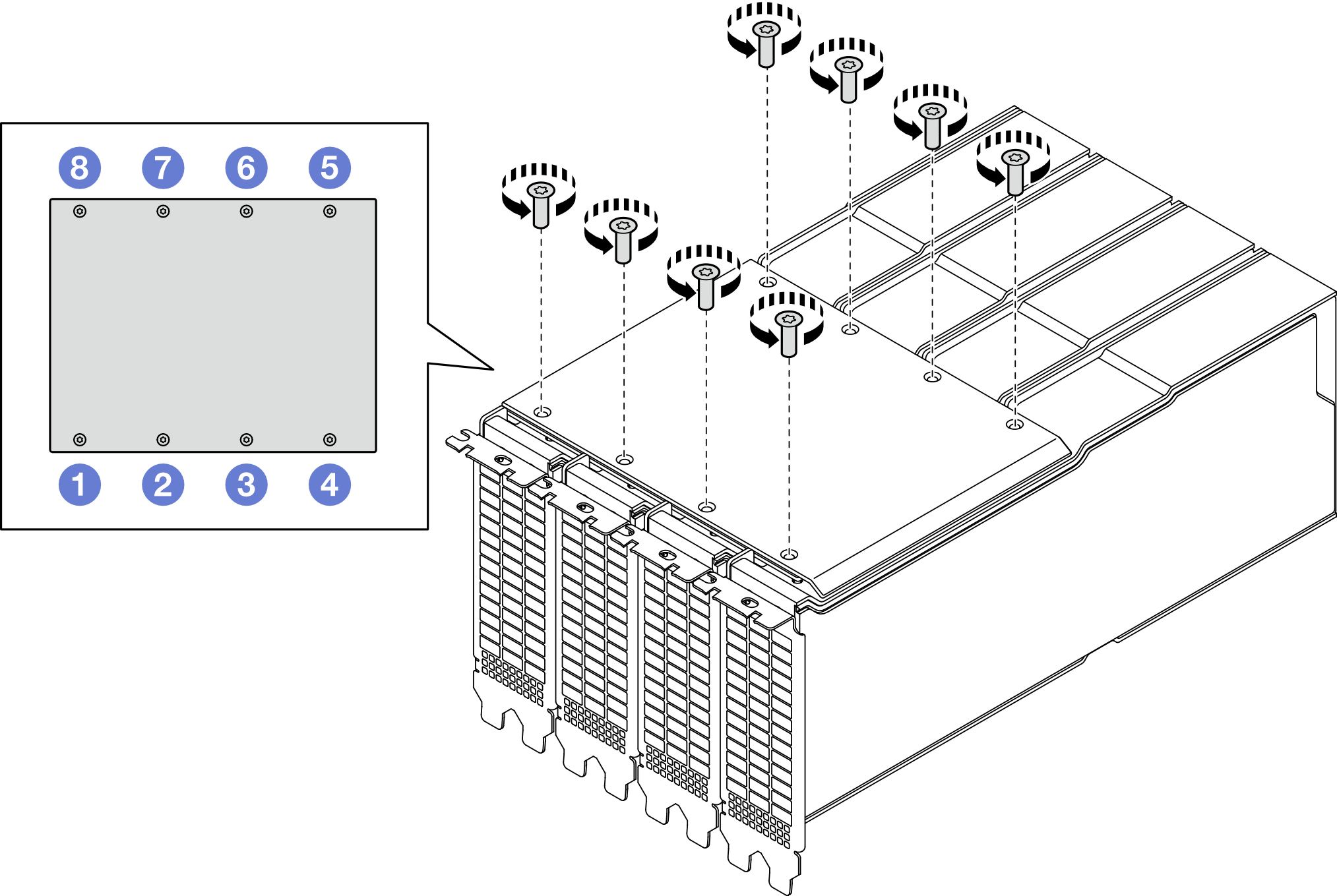

   1. Svitare le otto viti nella sequenza mostrata nella figura che segue.
      Figura 1. Sequenza di allentamento delle viti


   2. Sganciare il bridge di collegamento dagli adattatori GPU.

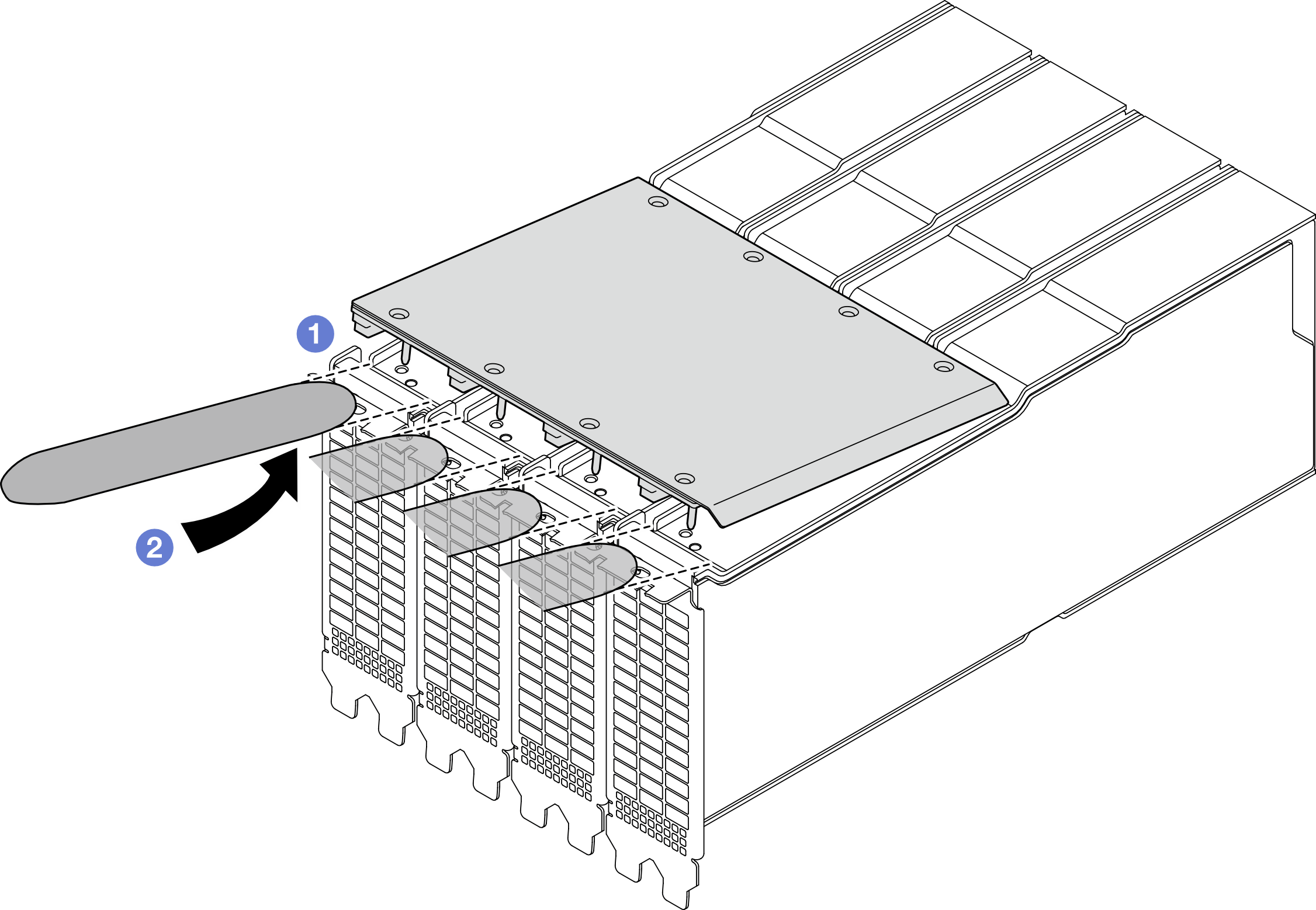

      1. Inserire lo spudger nello spazio tra la parte anteriore del bridge di collegamento e gli adattatori GPU.
      2. Fare leva delicatamente lungo il lato anteriore del bridge di collegamento come illustrato.
         Nota

         In questo passaggio non fare leva completamente sul bridge di collegamento per evitare di danneggiare i connettori.
         Figura 2. Sganciamento del bridge di collegamento dell'adattatore GPU

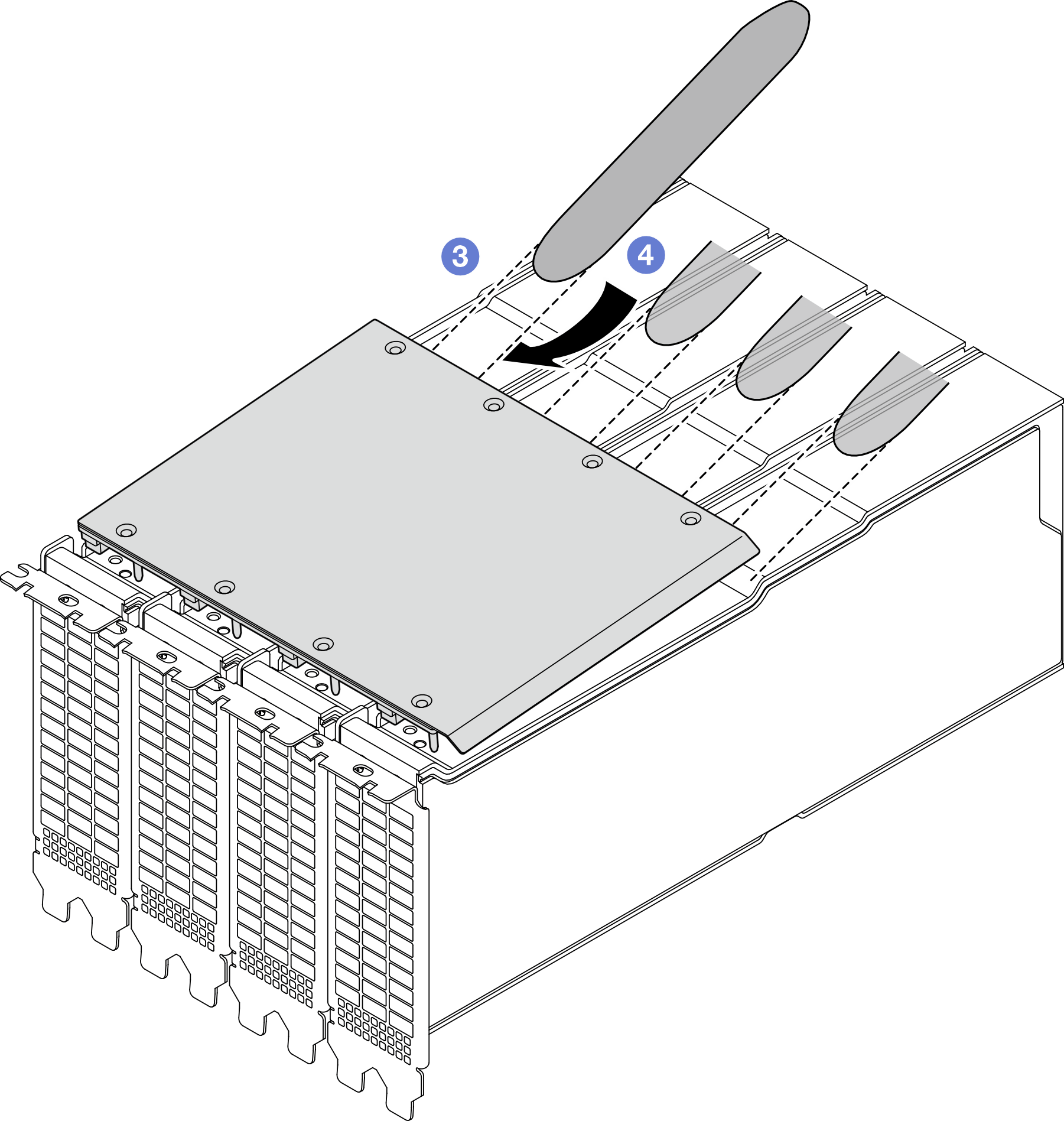

      3. Inserire lo spudger nello spazio tra la parte posteriore del bridge di collegamento e gli adattatori GPU.
      4. Fare leva delicatamente lungo il lato posteriore del bridge di collegamento come illustrato.
         Nota

         In questo passaggio non fare leva completamente sul bridge di collegamento per evitare di danneggiare i connettori.
         Figura 3. Sganciamento del bridge di collegamento dell'adattatore GPU


      5. Ripetere i passaggi i e ii per sganciare completamente il lato anteriore del bridge.
      6. Ripetere i passaggi iii e iv per sganciare completamente il lato posteriore del bridge.
   3. Rimuovere il bridge di collegamento dagli adattatori GPU.
      Figura 4. Rimozione del bridge di collegamento dell'adattatore GPU



Procedura

1. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
2. Rimuovere il Bridge di collegamento dell'adattatore GPU.
   1. Premere la ventosa contro il Bridge di collegamento dell'adattatore GPU finché non aderisce al Bridge di collegamento dell'adattatore GPU.
      Nota

      A seconda della configurazione, sugli adattatori GPU possono essere presenti uno o tre bridge di collegamento. Rimuovere tutti i bridge di collegamento dell'adattatore GPU dagli adattatori GPU.

      Figura 5. Rimozione del Bridge di collegamento dell'adattatore GPU


   2. Sollevare la ventosa e rimuovere il Bridge di collegamento dell'adattatore GPU e la ventosa dalle GPU.
      Figura 6. Rimozione del Bridge di collegamento dell'adattatore GPU



Procedura

1. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
2. Rimuovere il bridge di collegamento dell'adattatore GPU.
   1. Sganciare il bridge di collegamento dagli adattatori GPU.
      1. Inserire i due strumenti di rimozione del bridge NVIDIA nello spazio tra le due estremità del bridge di collegamento e gli adattatori GPU.
      2. Agganciare i ganci alla parte inferiore del bridge di collegamento.
      3. Premere delicatamente gli strumenti di rimozione verso il basso per sganciare il bridge di collegamento dagli adattatori GPU.
         Nota

         Assicurarsi di utilizzare due strumenti di rimozione per sganciare contemporaneamente entrambe le estremità del bridge di collegamento ed evitare inclinazioni che potrebbero causare danni ai connettori.

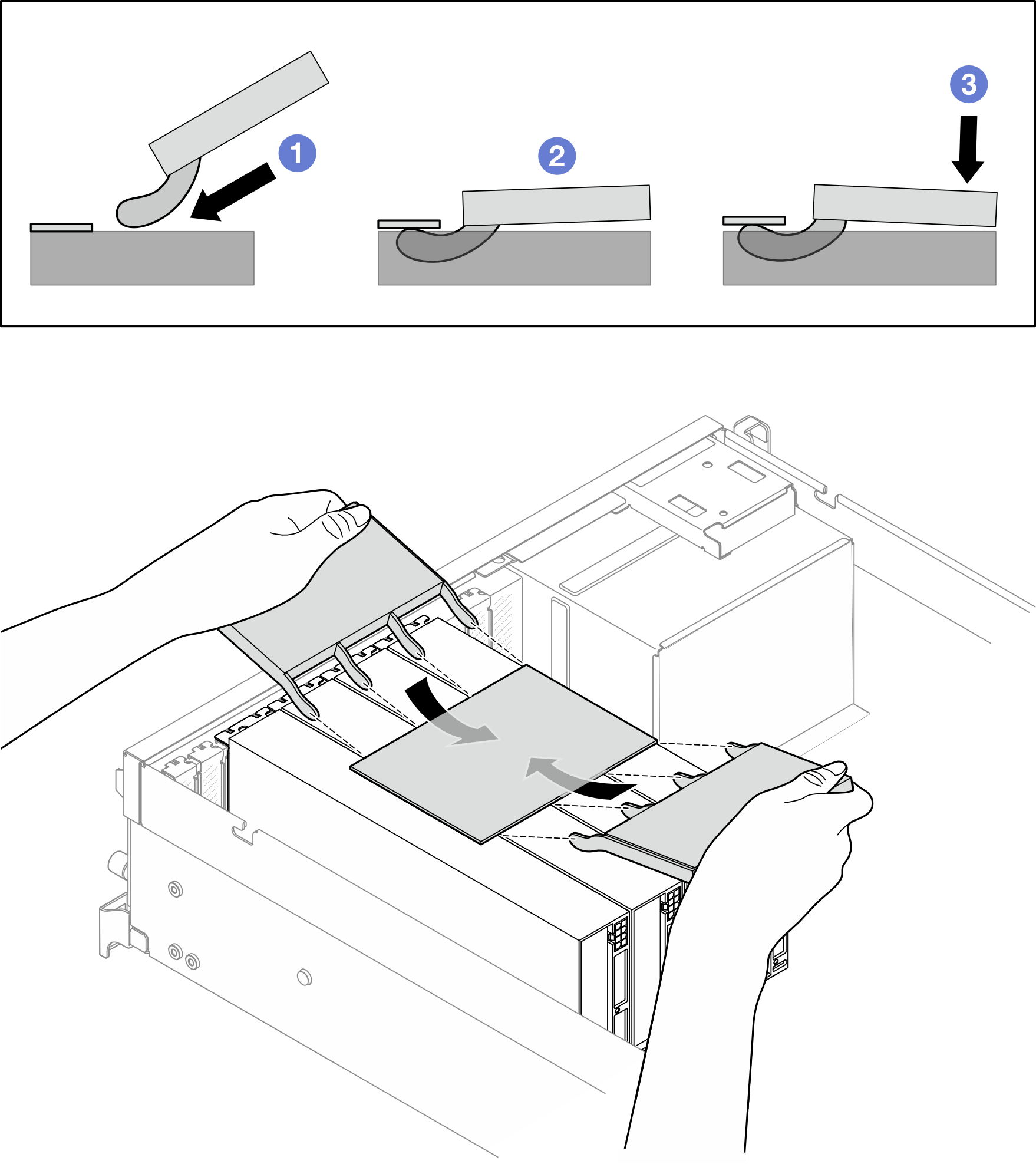

         Figura 7. Sganciamento del bridge di collegamento dell'adattatore GPU - Bridge di collegamento a 2 vie

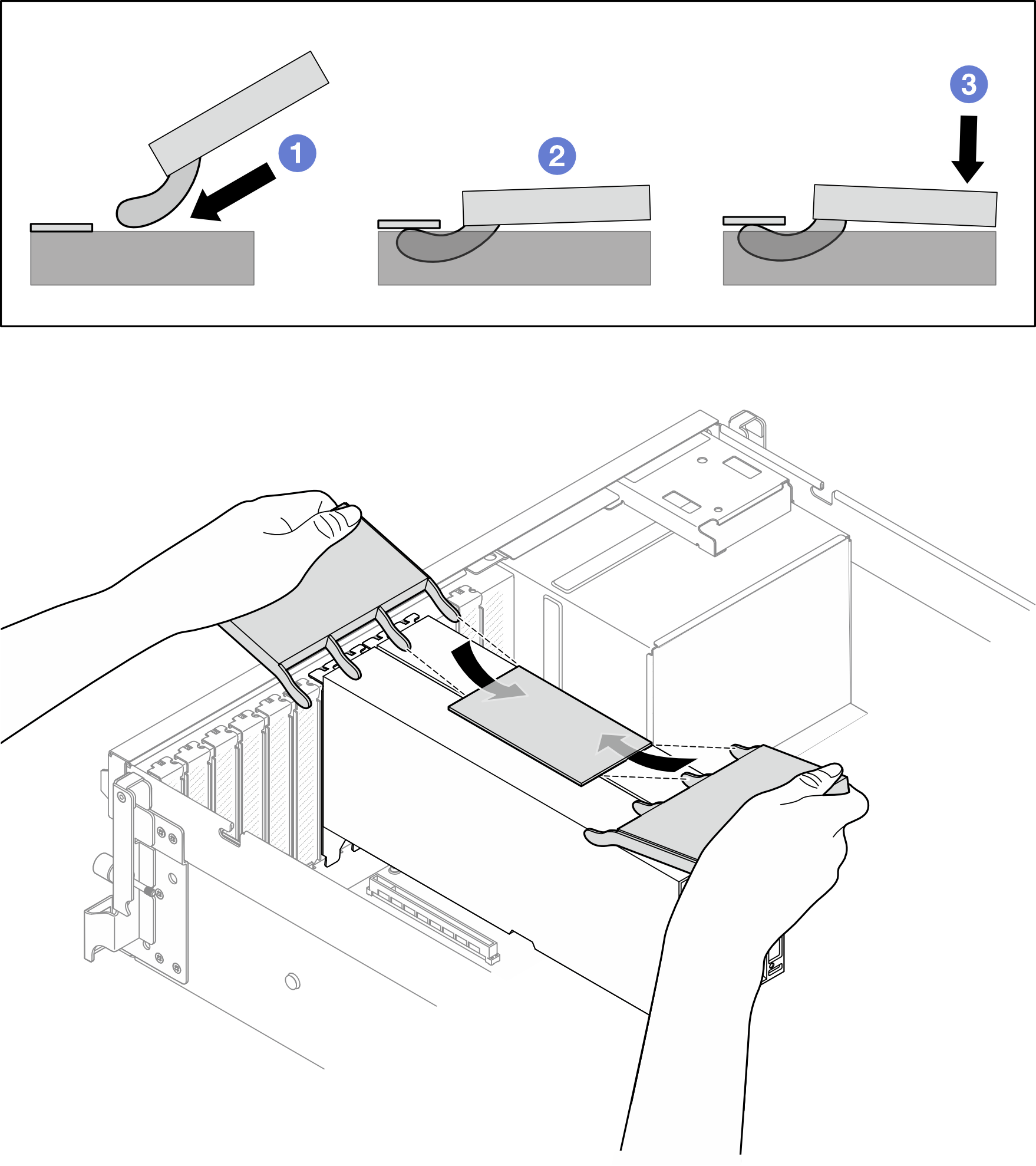

         Figura 8. Sganciamento del bridge di collegamento dell'adattatore GPU - Bridge di collegamento a 4 vie


   2. Rimuovere il bridge di collegamento dagli adattatori GPU.
      Figura 9. Rimozione del bridge di collegamento dell'adattatore GPU - Bridge di collegamento a 2 vie



      Figura 10. Rimozione del bridge di collegamento dell'adattatore GPU - Bridge di collegamento a 4 vie
