GPU-Adapter-Verbindungsbrücke entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine GPU-Adapter-Verbindungsbrücke zu entfernen.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
Je nach bestimmtem Typ des GPU-Adapters weicht er möglicherweise leicht von den Abbildungen in diesem Abschnitt ab.
Befolgen Sie die zusätzlichen Anweisungen in der Dokumentation, die mit Ihrem GPU-Adapter geliefert wird.

Wählen Sie je nach Konfiguration das entsprechende Verfahren zum Entfernen aus:

AMD-Verbindungsbrücke mit 4 Steckplätzen
NVIDIA-Verbindungsbrücke mit 2 Steckplätzen
NVIDIA 2-Wege/4-Wege-Verbindungsbrücke

AMD-Verbindungsbrücke mit 4 Steckplätzen

Anmerkung

Stellen Sie sicher, dass Sie einen Spudger zur Verfügung haben, um die Komponente ordnungsgemäß zu entfernen.

Vorgehensweise

Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
Entfernen Sie die GPU-Adapter-Verbindungsbrücke.
1. Lösen Sie die acht Schrauben in der Reihenfolge, die in der folgenden Abbildung angezeigt ist.

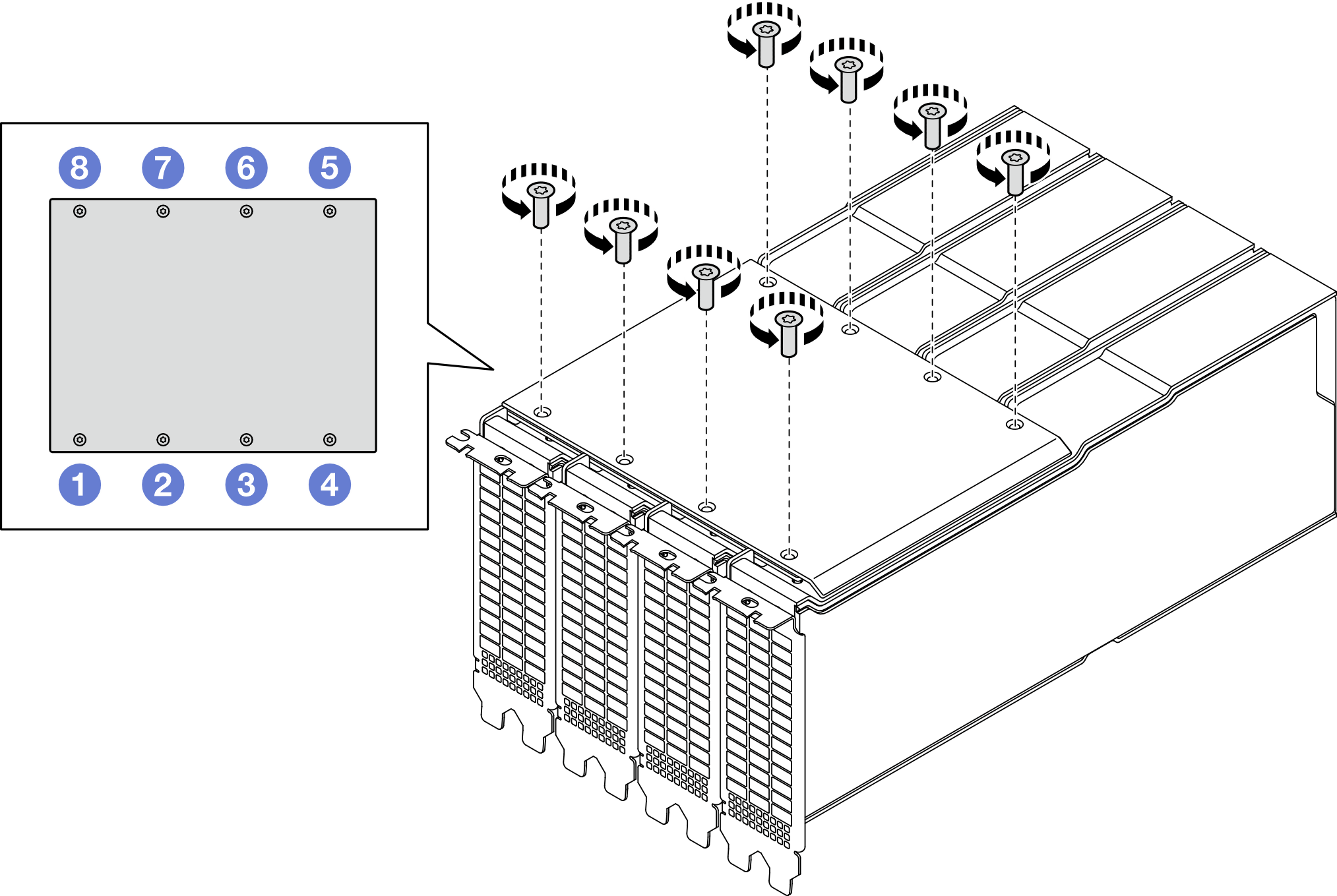

  Abbildung 1. Reihenfolge des Lösens der Schrauben
2. Lösen Sie die Verbindungsbrücke von den GPU-Adaptern.
  1. Führen Sie den Spudger in den Spalt zwischen der Vorderseite der Verbindungsbrücke und den GPU-Adaptern ein.
  2. Hebeln Sie vorsichtig entlang der Vorderseite der Verbindungsbrücke, wie abgebildet.
    Anmerkung
    Hebeln Sie die Verbindungsbrücke in diesem Schritt nicht vollständig heraus, um Schäden an den Anschlüssen zu vermeiden.

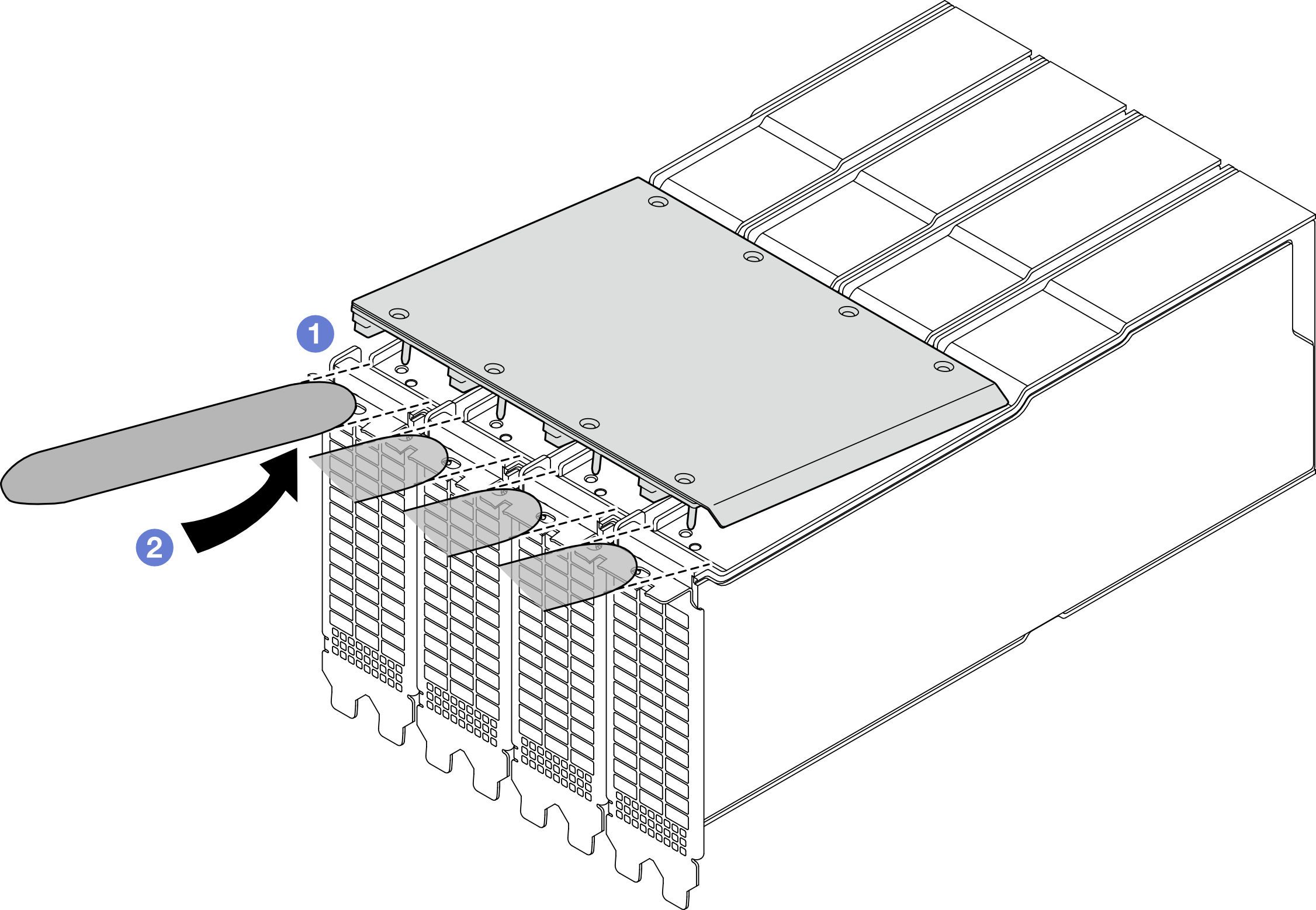

    Abbildung 2. Lösen der GPU-Adapter-Verbindungsbrücke
  3. Führen Sie den Spudger in den Spalt zwischen der Rückseite der Verbindungsbrücke und den GPU-Adaptern ein.
  4. Hebeln Sie vorsichtig entlang der Rückseite der Verbindungsbrücke, wie abgebildet.
    Anmerkung
    Hebeln Sie die Verbindungsbrücke in diesem Schritt nicht vollständig heraus, um Schäden an den Anschlüssen zu vermeiden.

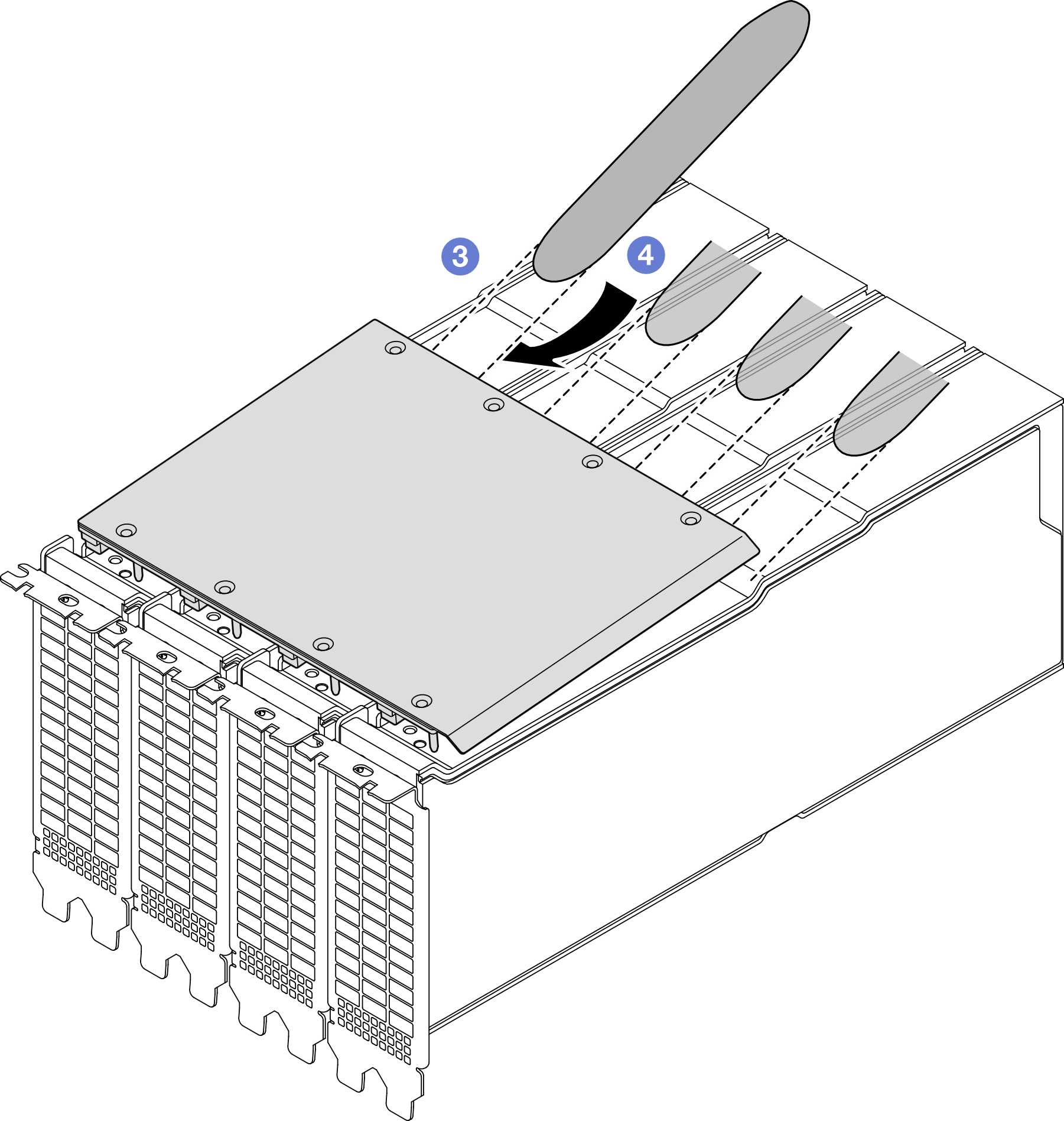

    Abbildung 3. Lösen der GPU-Adapter-Verbindungsbrücke
  5. Wiederholen Sie die Schritte i und ii, um die Vorderseite der Verbindungsbrücke vollständig zu lösen.
  6. Wiederholen Sie die Schritte iii und iv, um die Rückseite der Verbindungsbrücke vollständig zu lösen.
3. Entfernen Sie die Verbindungsbrücke von den GPU-Adaptern.

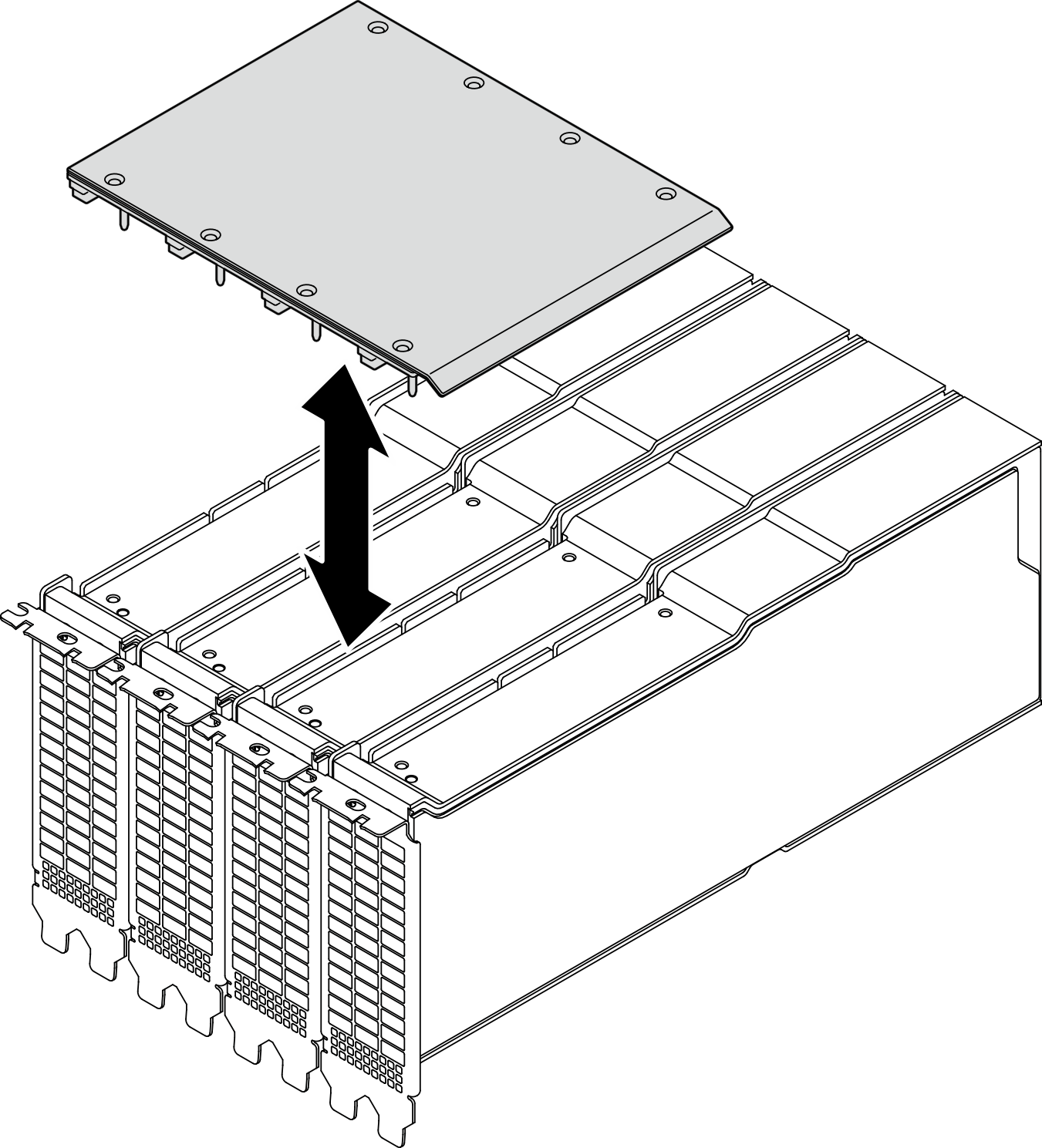

  Abbildung 4. Entfernen der GPU-Adapter-Verbindungsbrücke

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.

NVIDIA-Verbindungsbrücke mit 2 Steckplätzen

Anmerkung

Stellen Sie sicher, dass Sie einen Saugnapf zur Hand haben, um die Komponente ordnungsgemäß zu entfernen.

Vorgehensweise

Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
Entfernen Sie den GPU-Adapter-Verbindungsbrücke.
1. Drücken Sie den Saugnapf auf die GPU-Adapter-Verbindungsbrücke, bis er an der GPU-Adapter-Verbindungsbrücke haftet.
  Anmerkung
  Je nach Konfiguration sind eine oder drei GPU-Adapter-Verbindungsbrücken auf den GPU-Adaptern installiert. Entfernen Sie alle GPU-Adapter-Verbindungsbrücken von den GPU-Adaptern.
  Abbildung 5. Entfernen der GPU-Adapter-Verbindungsbrücke
2. Ziehen Sie den Saugnapf nach oben und entfernen Sie die GPU-Adapter-Verbindungsbrücke zusammen mit dem Saugnapf von den GPUs.
  Abbildung 6. Entfernen der GPU-Adapter-Verbindungsbrücke

Nach dieser Aufgabe

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.

NVIDIA 2-Wege/4-Wege-Verbindungsbrücke

Anmerkung

Stellen Sie sicher, dass Sie über zwei Werkzeuge zum Entfernen der NVIDIA-Brücke verfügen, um die Komponente ordnungsgemäß zu entfernen.

Vorgehensweise

Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
Entfernen Sie die GPU-Adapter-Verbindungsbrücke.
1. Lösen Sie die Verbindungsbrücke von den GPU-Adaptern.
  1. Setzen Sie die beiden Werkzeuge zum Entfernen der NVIDIA-Brücke in den Spalt zwischen den beiden Enden der Verbindungsbrücke und der GPU-Adapter ein.
  2. Setzen Sie die Haken an der Unterseite der Verbindungsbrücke ein.
  3. Drücken Sie die Werkzeuge zum Entfernen vorsichtig nach unten, um die Verbindungsbrücke von den GPU-Adaptern zu lösen.
    Anmerkung
    Achten Sie darauf, zwei Werkzeuge zum Entfernen zu verwenden, um beide Enden der Verbindungsbrücke gleichzeitig zu lösen, um ein Kippen zu vermeiden, das zu einer Beschädigung der Anschlüsse führen könnte.

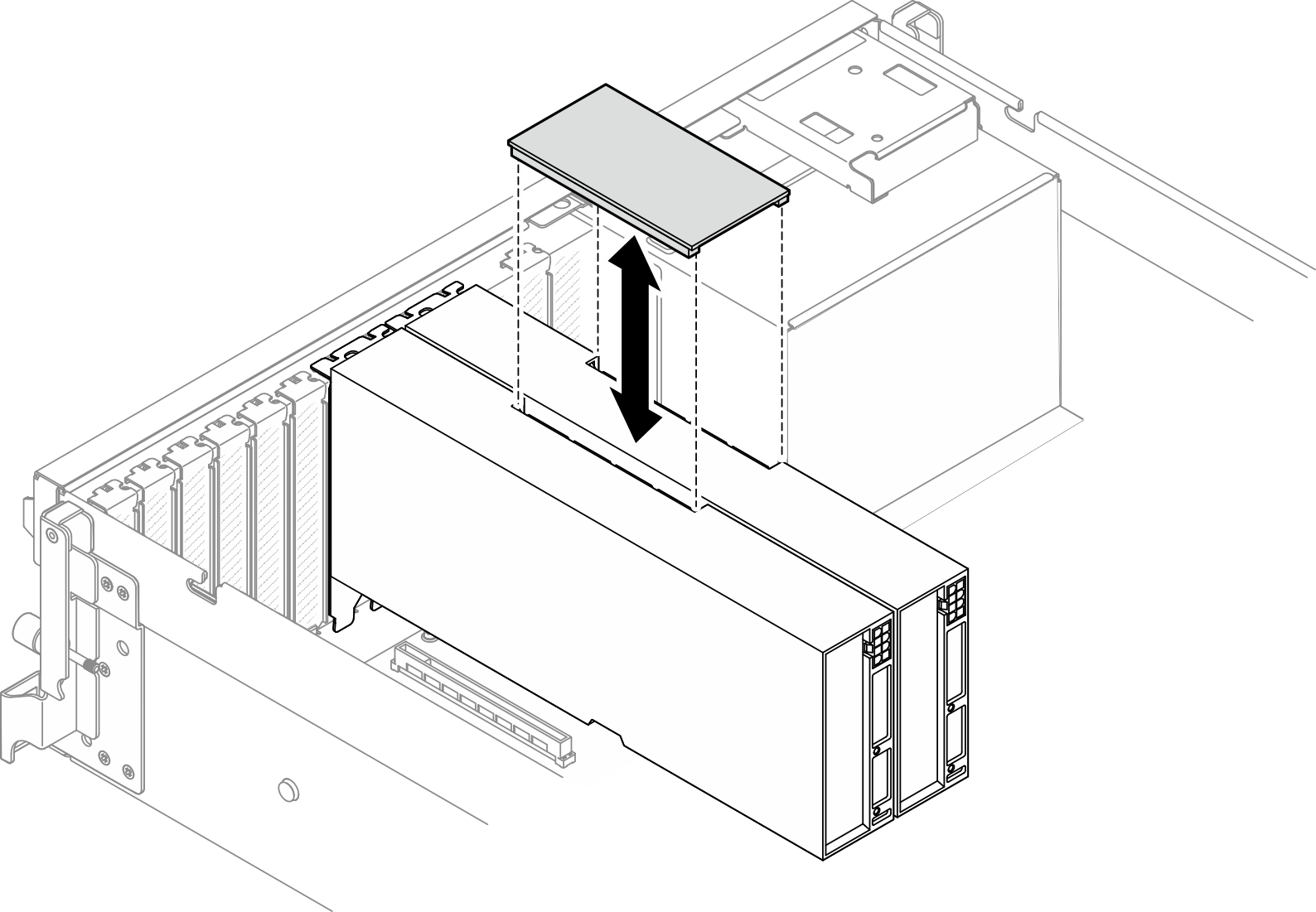

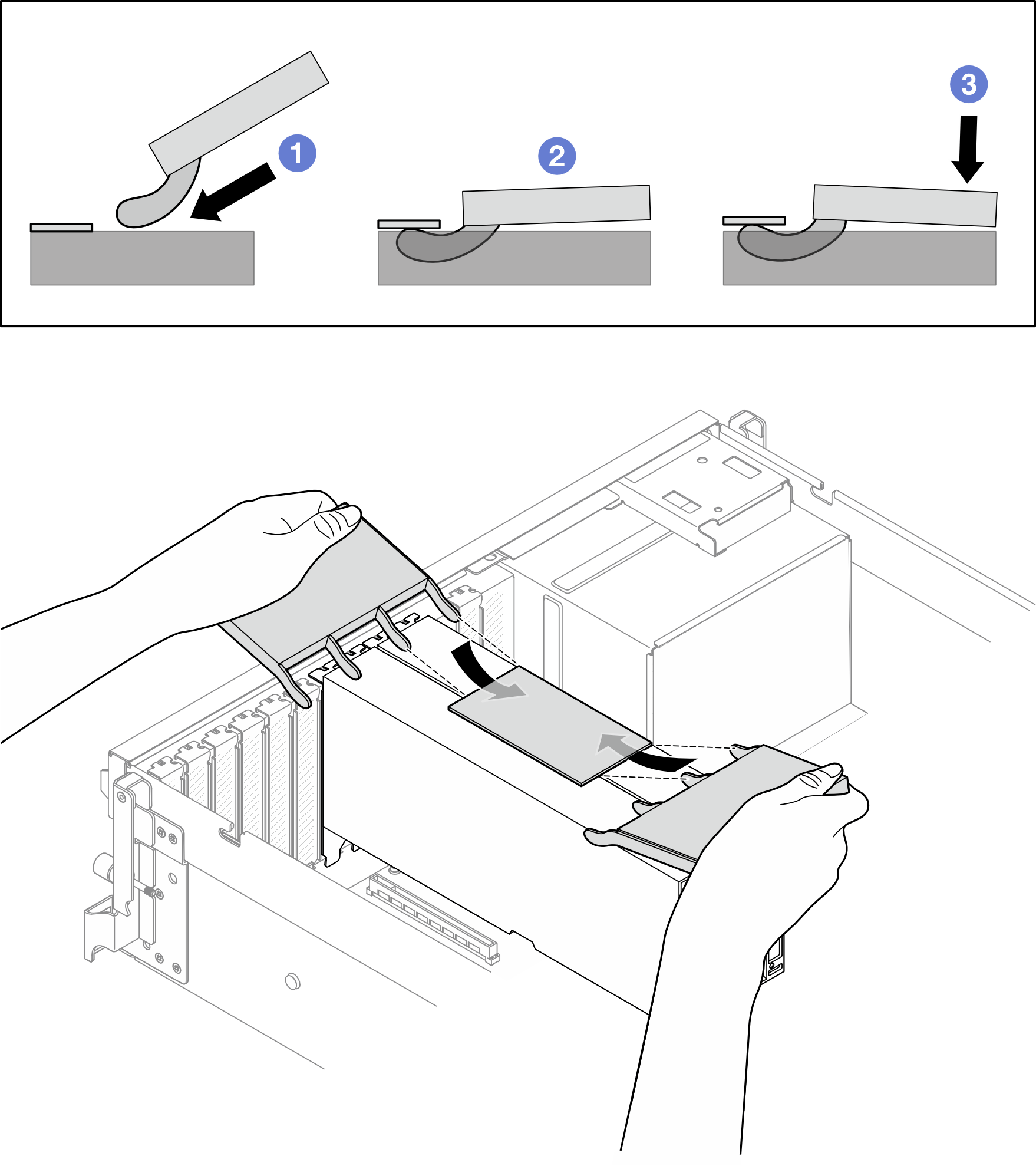

    Abbildung 7. Lösen der GPU-Adapter-Verbindungsbrücke – 2-Wege-Verbindungsbrücke

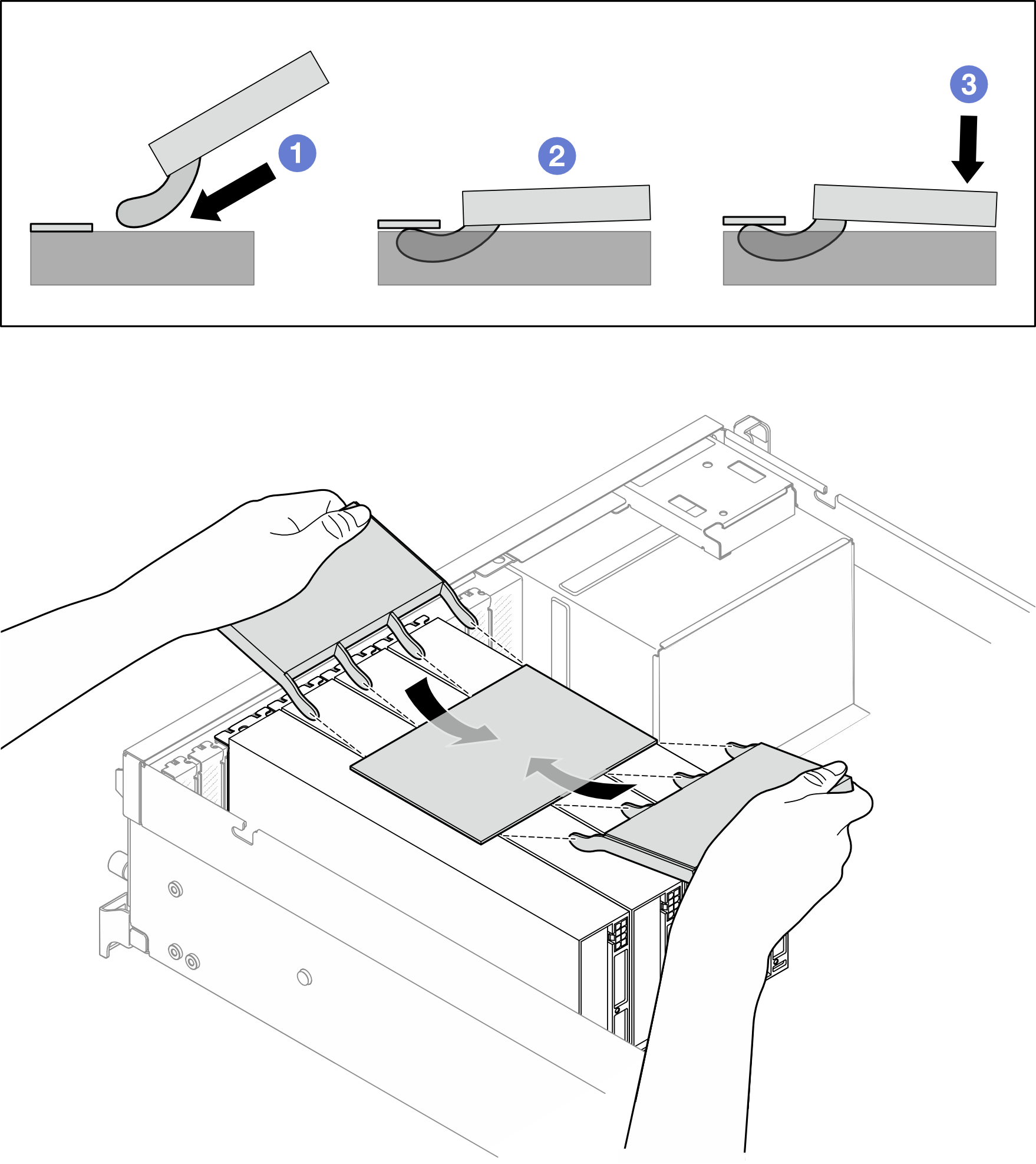

    Abbildung 8. Lösen der GPU-Adapter-Verbindungsbrücke – 4-Wege-Verbindungsbrücke
2. Entfernen Sie die Verbindungsbrücke von den GPU-Adaptern.
  Abbildung 9. Entfernen der GPU-Adapter-Verbindungsbrücke – 2-Wege-Verbindungsbrücke

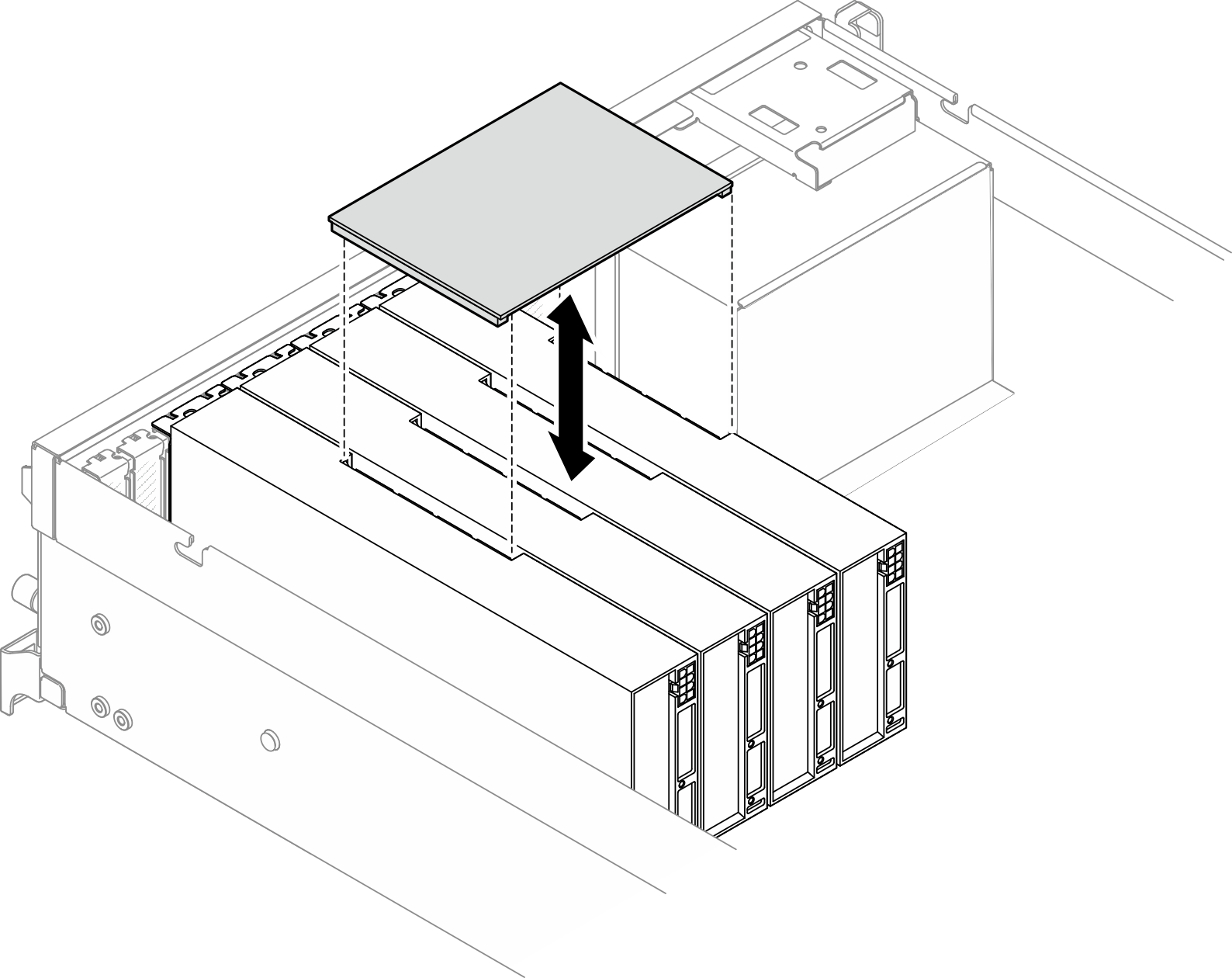

  Abbildung 10. Entfernen der GPU-Adapter-Verbindungsbrücke – 4-Wege-Verbindungsbrücke
