Снятие моста адаптера графического процессора

Процедура

1. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
2. Снимите мост для адаптеров графических процессоров.
   1. Открутите восемь винтов в последовательности, показанной на рисунке ниже.

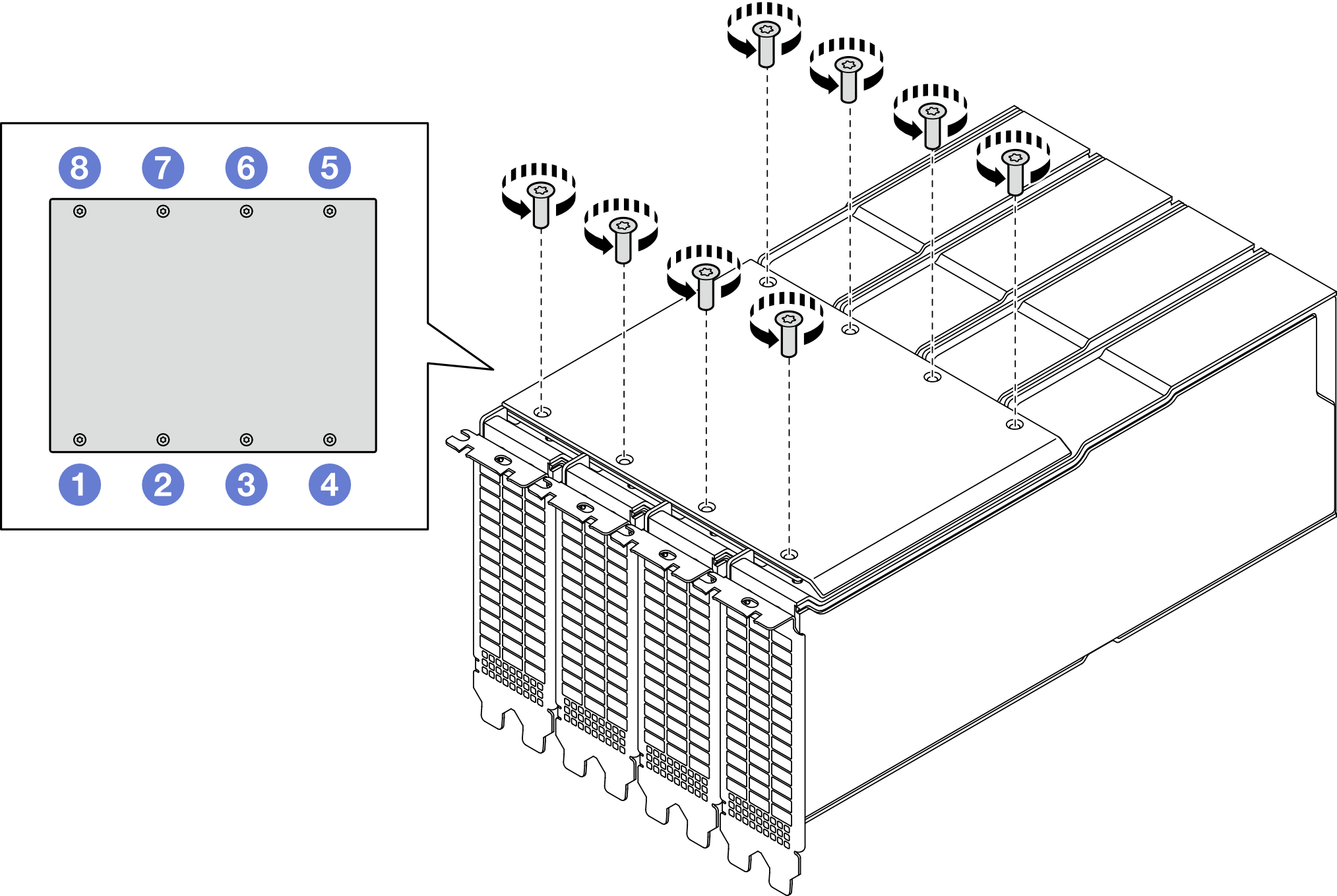

      Рис. 1. Последовательность откручивания винтов


   2. Отсоедините мост от адаптеров графических процессоров.
      1. Вставьте лопатку в пространство между передней стороной моста и адаптерами графических процессоров.
      2. Аккуратно подденьте переднюю сторону моста, как показано на рисунке.
         Прим.

         Не поддевайте на этом шаге мост полностью, чтобы не повредить разъемы.

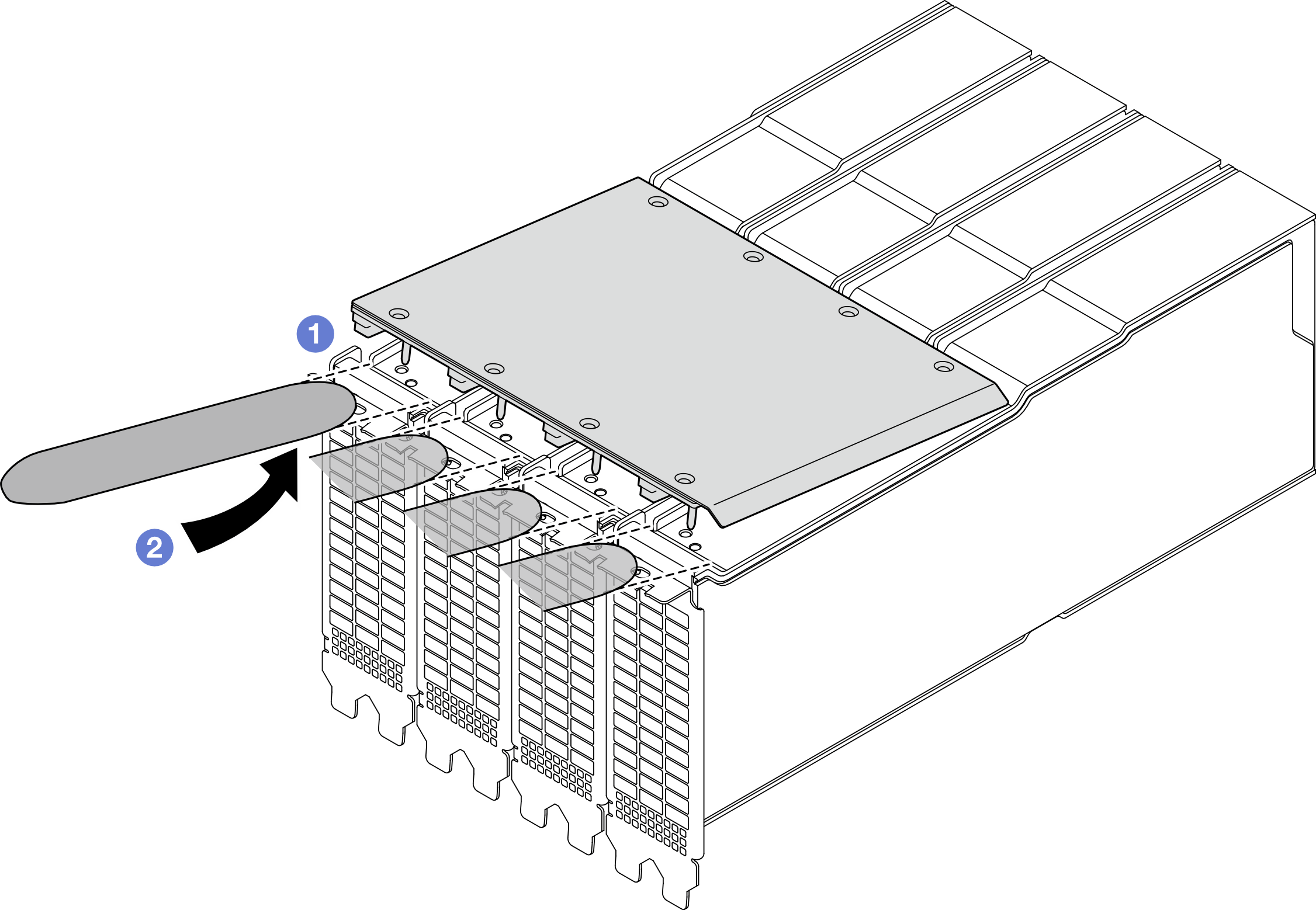

         Рис. 2. Отсоединение моста для адаптеров графических процессоров


      3. Вставьте лопатку в пространство между задней стороной моста и адаптерами графических процессоров.
      4. Аккуратно подденьте заднюю сторону моста, как показано на рисунке.
         Прим.

         Не поддевайте на этом шаге мост полностью, чтобы не повредить разъемы.

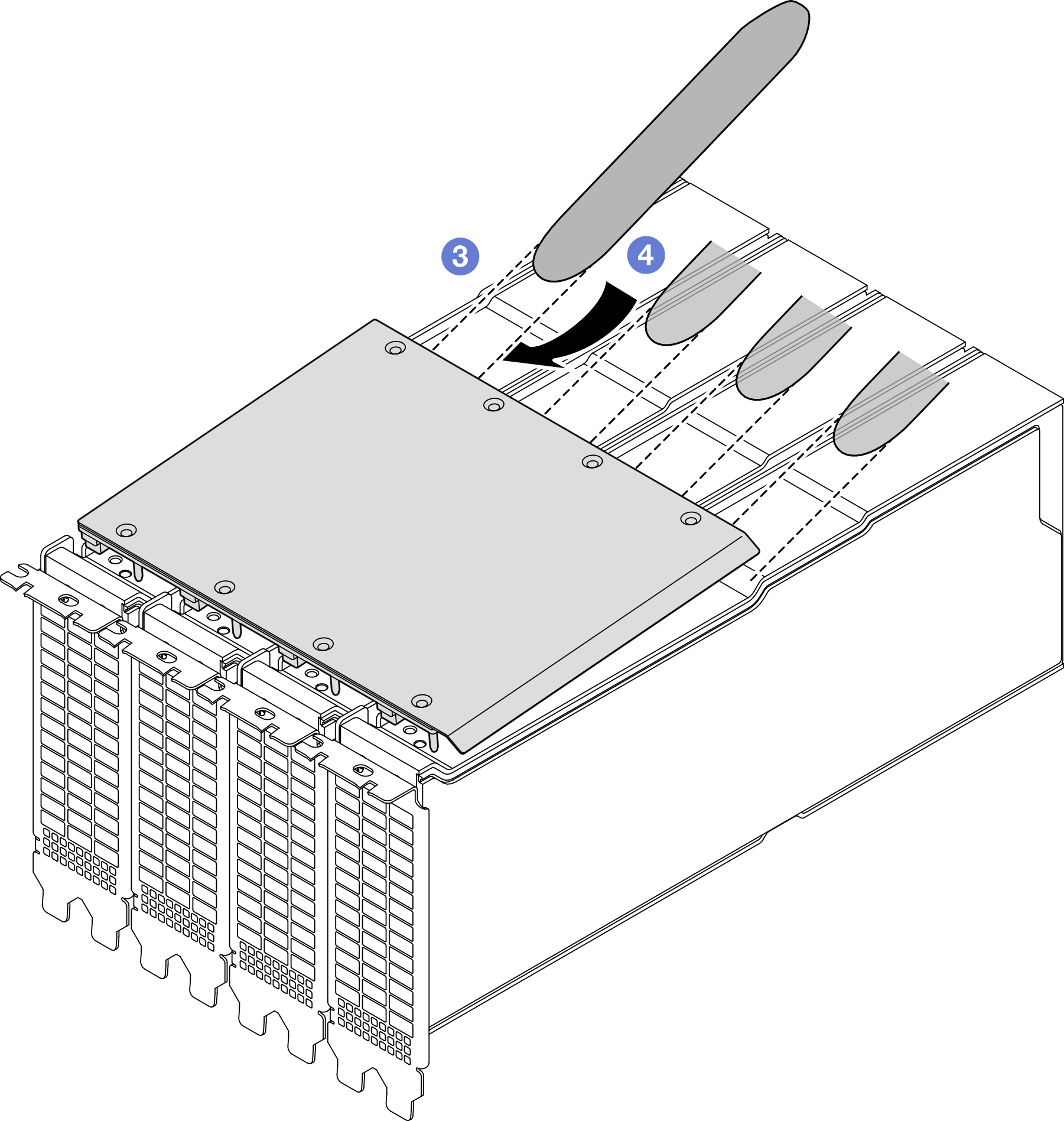

         Рис. 3. Отсоединение моста для адаптеров графических процессоров


      5. Повторите шаги i и ii, чтобы полностью отсоединить переднюю сторону моста.
      6. Повторите шаги iiii and iv, чтобы полностью отсоединить заднюю сторону моста.
   3. Снимите мост с адаптеров графических процессоров.
      Рис. 4. Снятие моста для адаптеров графических процессоров



Процедура

1. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
2. Снимите компонент «Мост адаптера графического процессора».
   1. Нажмите на присоска в направлении Мост адаптера графического процессора, пока она не выровняется относительно Мост адаптера графического процессора.
      Прим.

      В зависимости от конфигурации на адаптерах графических процессоров может находиться один или три моста таких адаптеров. Снимите все мосты с адаптеров графических процессоров.

      Рис. 5. Снятие компонента «Мост адаптера графического процессора»


   2. Потяните присоска вверх и снимите Мост адаптера графического процессора вместе с присоска с графического процессора.
      Рис. 6. Снятие компонента «Мост адаптера графического процессора»



Процедура

1. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
2. Снимите мост для адаптеров графических процессоров.
   1. Отсоедините мост от адаптеров графических процессоров.
      1. Вставьте два инструмента для снятия моста NVIDIA в пространство между обеими сторонами моста и адаптерами графических процессоров.
      2. Зацепите крючки за нижнюю часть моста.
      3. Аккуратно нажмите на инструменты для снятия, чтобы отсоединить мост от адаптеров графических процессоров.
         Прим.

         Обязательно используйте два инструмента для снятия, чтобы отсоединить обе стороны моста одновременно во избежание наклона, который может привести к повреждению разъемов.

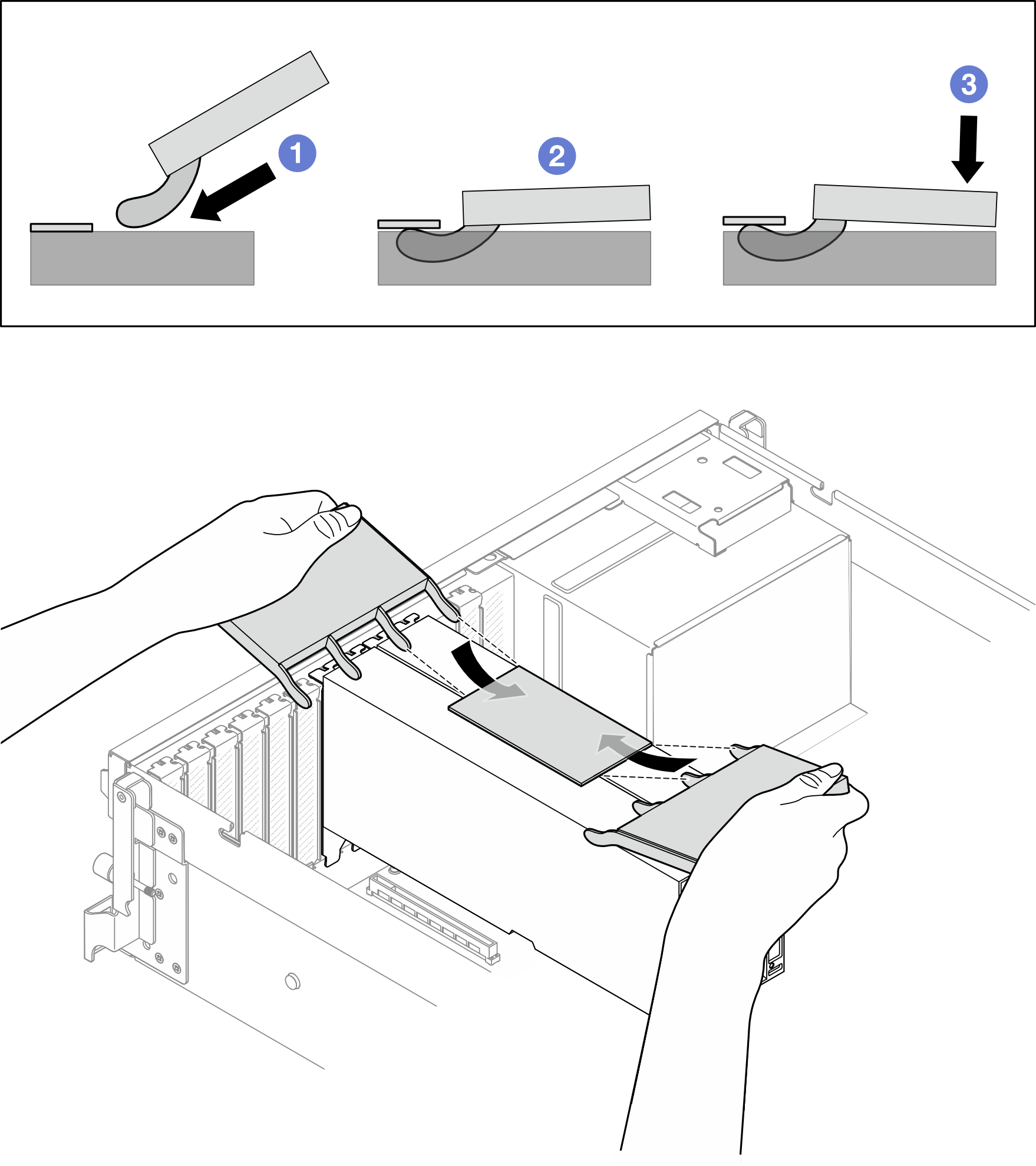

         Рис. 7. Отсоединение моста для адаптеров графических процессоров — 2-канальный мост

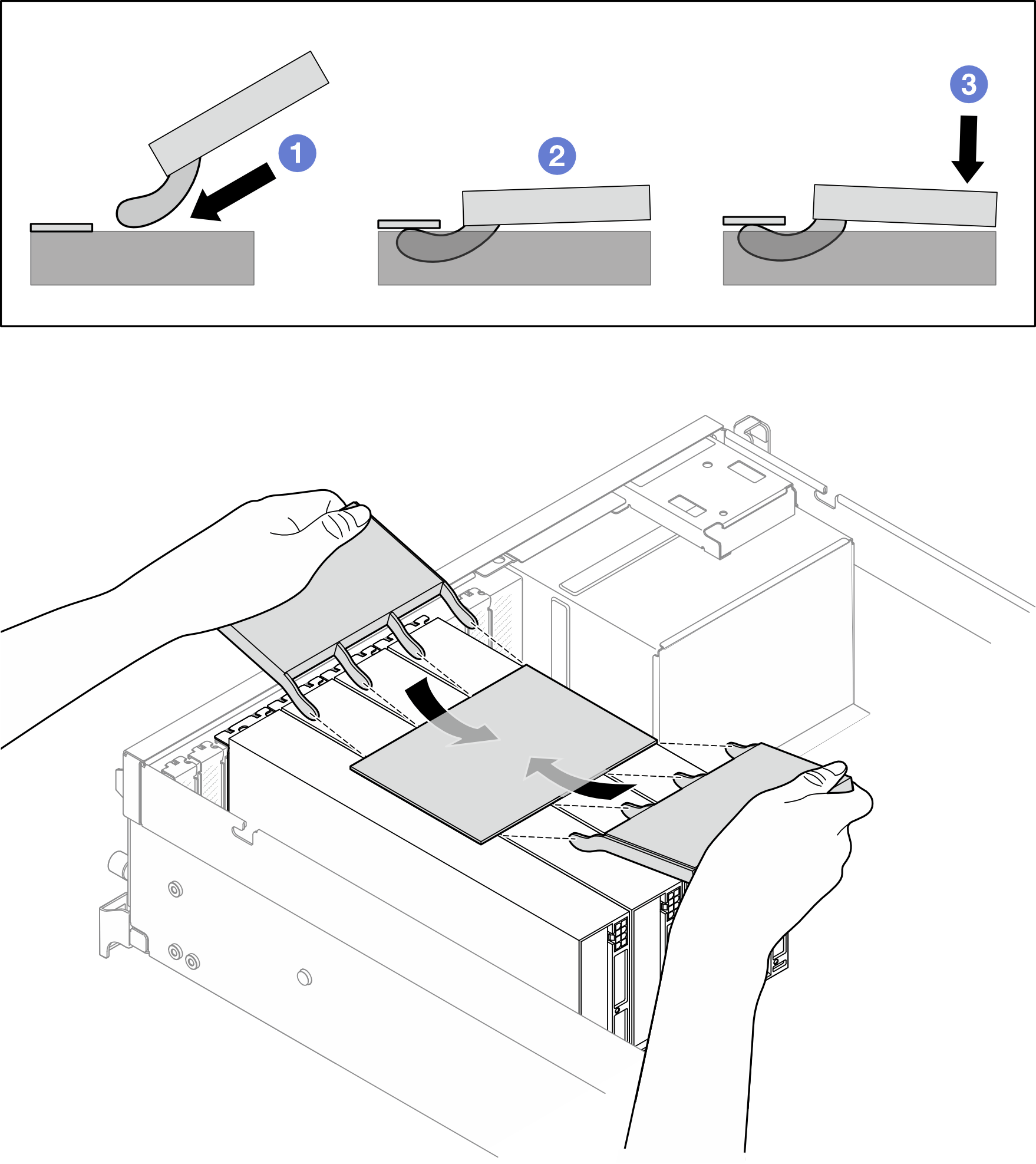

         Рис. 8. Отсоединение моста для адаптеров графических процессоров — 4-канальный мост


   2. Снимите мост с адаптеров графических процессоров.
      Рис. 9. Снятие моста для адаптеров графических процессоров — 2-канальный мост



      Рис. 10. Снятие моста для адаптеров графических процессоров — 4-канальный мост
