GPU 어댑터 링크 브리지 제거

절차

1. 윗면 덮개를 제거합니다. 윗면 덮개 제거의 내용을 참조하십시오.
2. GPU 어댑터 링크 브리지를 제거하십시오.

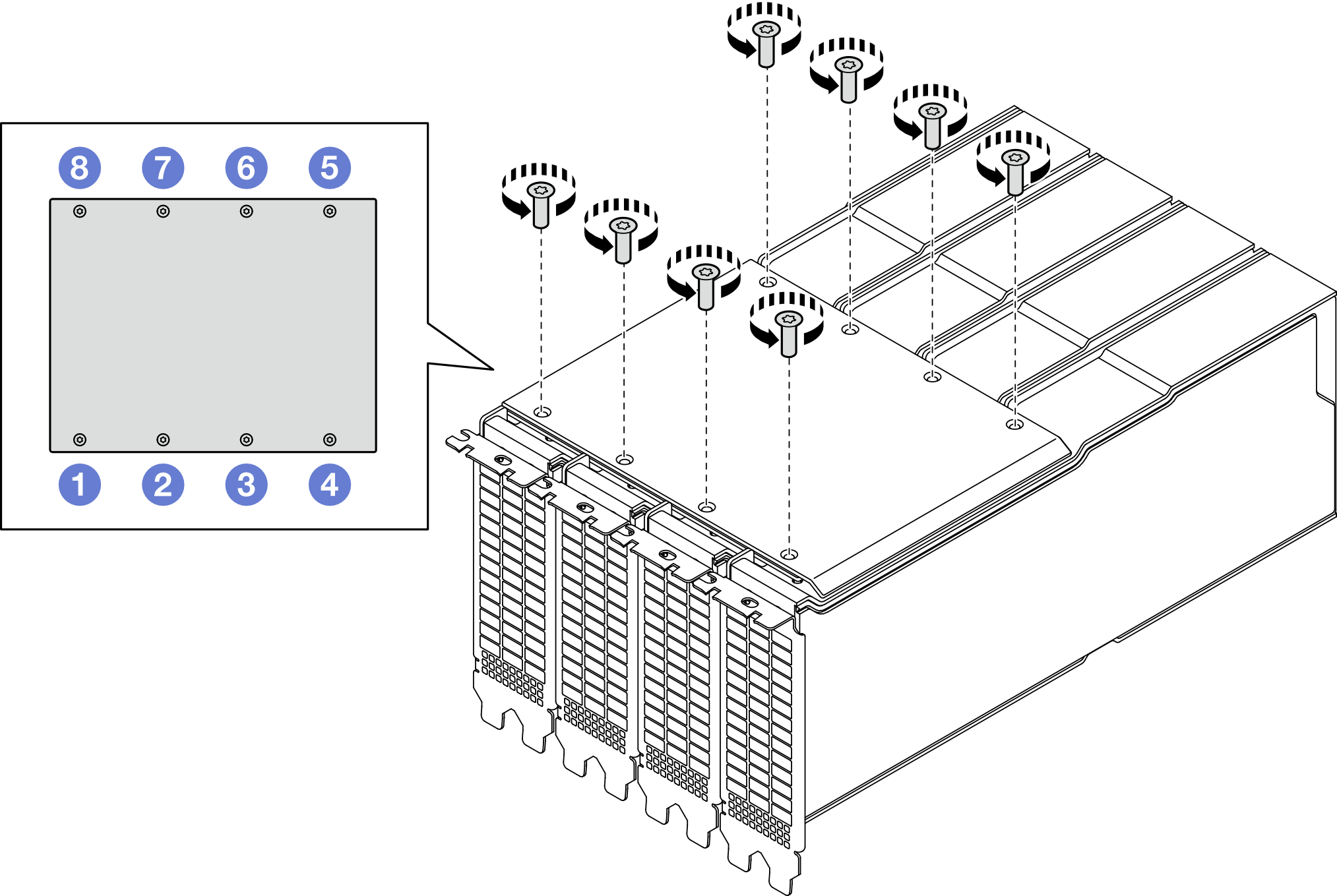

   1. 아래 그림에 표시된 순서에 따라 나사 8개를 푸십시오.
      그림 1. 나사 풀기 순서


   2. GPU 어댑터에서 링크 브리지를 분리합니다.

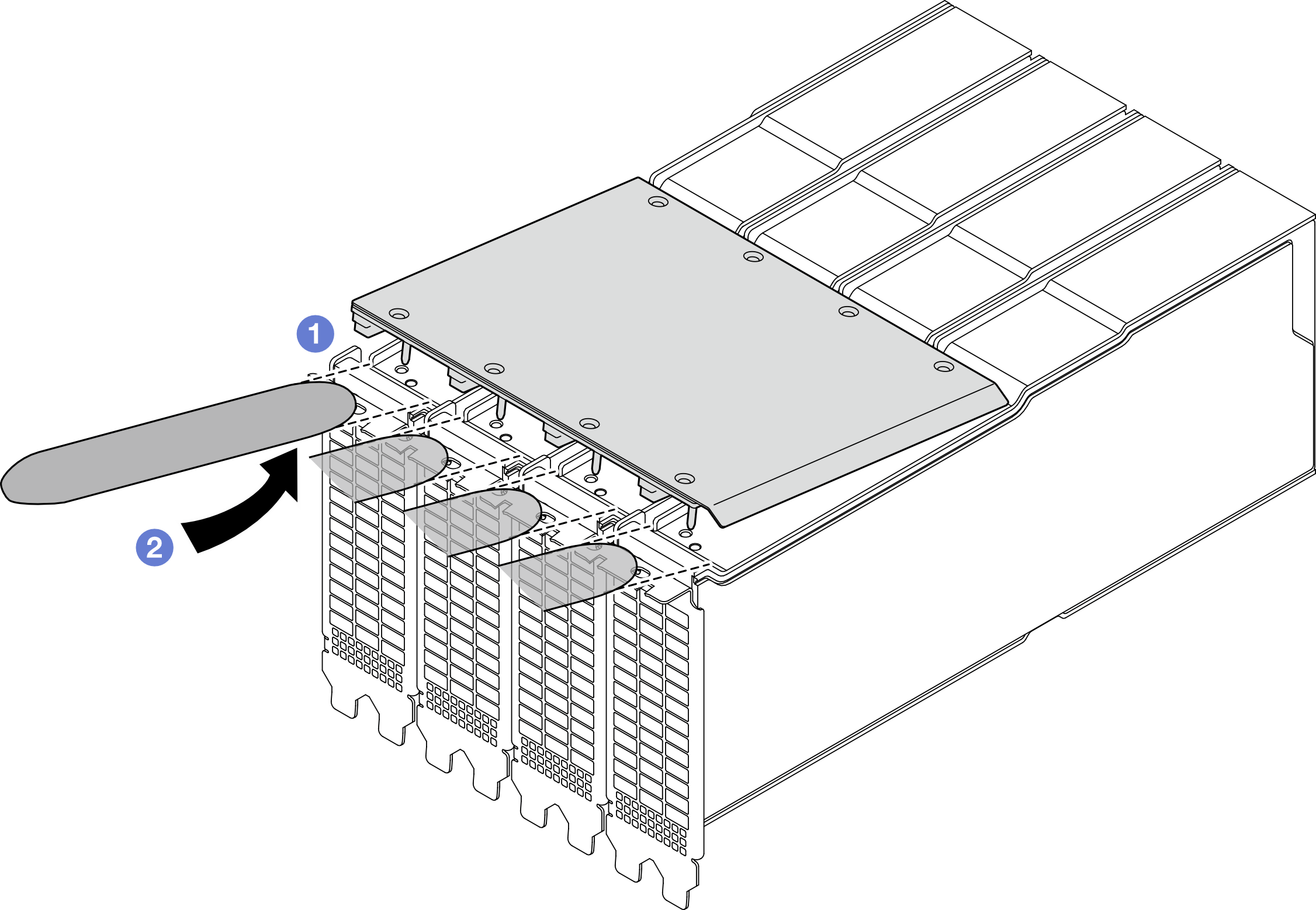

      1. 링크 브리지 앞면과 GPU 어댑터 사이의 공간에 스퍼저를 삽입하십시오.
      2. 그림과 같이 링크 브리지의 앞면을 따라 부드럽게 들어 올리십시오.
         주

         커넥터 손상을 방지하기 위해 이 단계에서 링크 브리지를 완전히 들어 올리지 마십시오.
         그림 2. GPU 어댑터 링크 브리지 분리

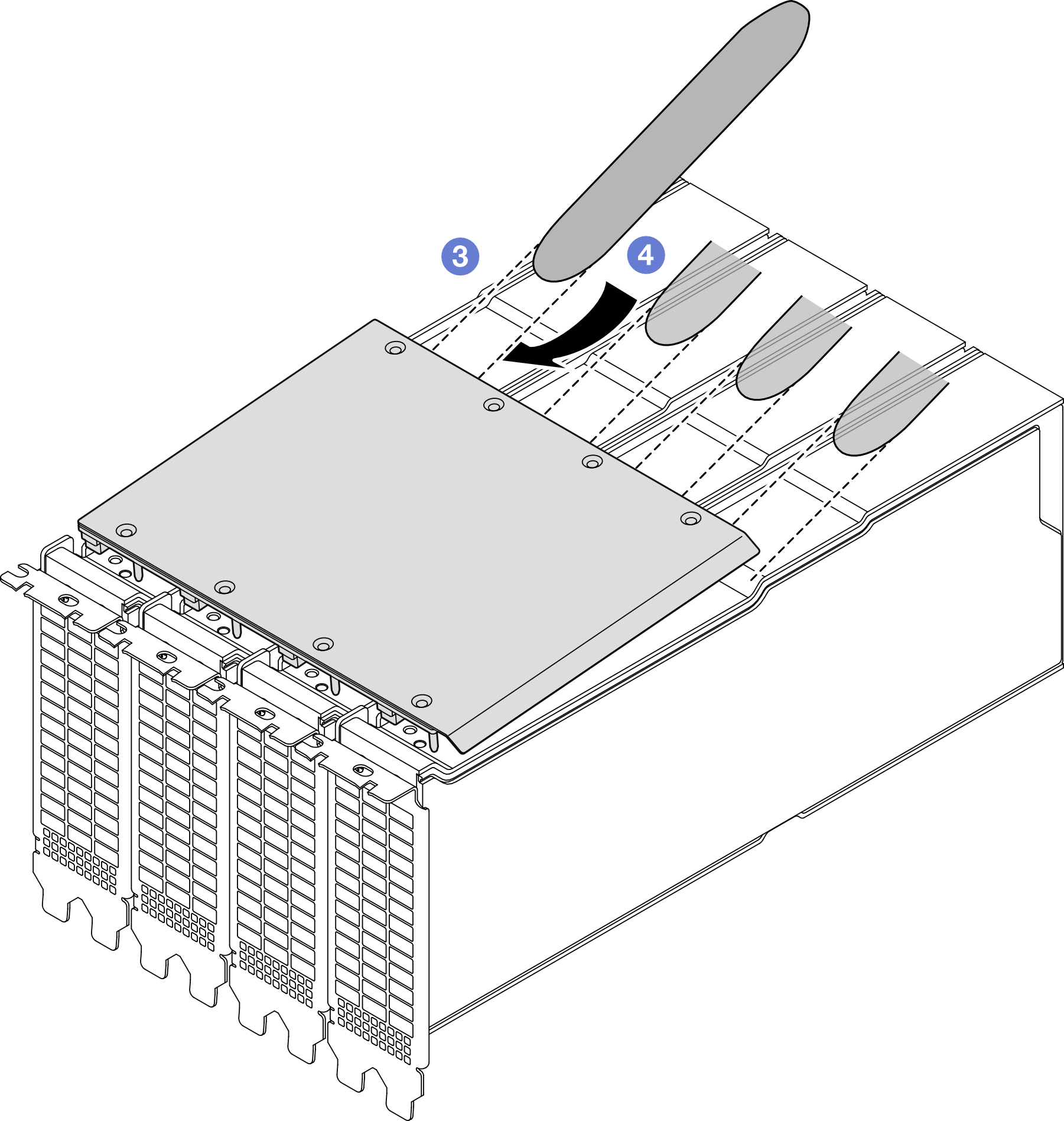

      3. 링크 브리지 뒷면과 GPU 어댑터 사이의 공간에 스퍼저를 삽입하십시오.
      4. 그림과 같이 링크 브리지의 뒤쪽을 따라 부드럽게 들어 올리십시오.
         주

         커넥터 손상을 방지하기 위해 이 단계에서 링크 브리지를 완전히 들어 올리지 마십시오.
         그림 3. GPU 어댑터 링크 브리지 분리


      5. I 및 II 단계를 반복하여 링크 브리지의 앞면을 완전히 분리합니다.
      6. iiii 및 iv 단계를 반복하여 링크 브리지의 뒷면을 완전히 분리합니다.
   3. GPU 어댑터에서 링크 브리지를 제거하십시오.
      그림 4. GPU 어댑터 링크 브리지 제거



절차

1. 윗면 덮개를 제거합니다. 윗면 덮개 제거의 내용을 참조하십시오.
2. GPU 어댑터 링크 브리지을(를) 제거하십시오.
   1. GPU 어댑터 링크 브리지에 부착될 때까지 흡입 컵을(를) GPU 어댑터 링크 브리지에 대고 누릅니다.
      주

      구성에 따라 GPU 어댑터에 1개 또는 3개의 GPU 어댑터 링크 브리지가 있을 수 있습니다. GPU 어댑터에서 모든 GPU 어댑터 링크 브리지를 제거하십시오.

      그림 5. GPU 어댑터 링크 브리지 제거


   2. 흡입 컵을(를) 당기고 GPU에서 흡입 컵과(와) 함께 GPU 어댑터 링크 브리지을(를) 제거합니다.
      그림 6. GPU 어댑터 링크 브리지 제거



절차

1. 윗면 덮개를 제거합니다. 윗면 덮개 제거의 내용을 참조하십시오.
2. GPU 어댑터 링크 브리지를 제거하십시오.
   1. GPU 어댑터에서 링크 브리지를 분리합니다.
      1. 두 개의 NVIDIA 브리지 제거 도구를 링크 브리지와 GPU 어댑터의 양쪽 끝 사이의 공간에 삽입하십시오.
      2. 링크 브리지의 바닥에 후크를 결합하십시오.
      3. 제거 도구를 부드럽게 아래로 눌러 GPU 어댑터에서 링크 브리지를 분리하십시오.
         주

         커넥터에 손상을 줄 수 있는 기울어짐을 방지하기 위해 두 개의 제거 도구를 사용하여 링크 브리지의 양쪽 끝을 동시에 분리하십시오.

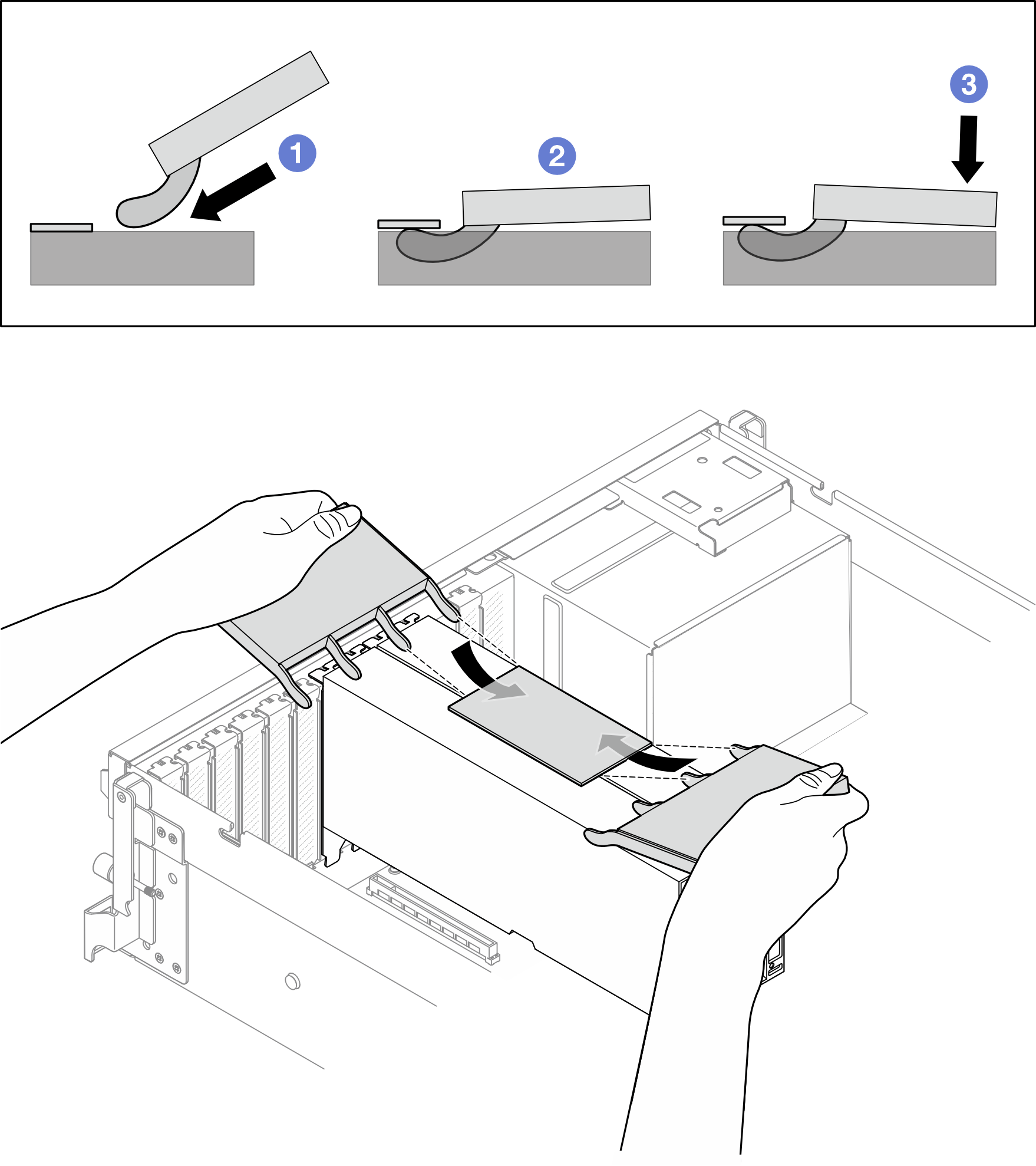

         그림 7. GPU 어댑터 링크 브리지 분리 - 2-way 링크 브리지

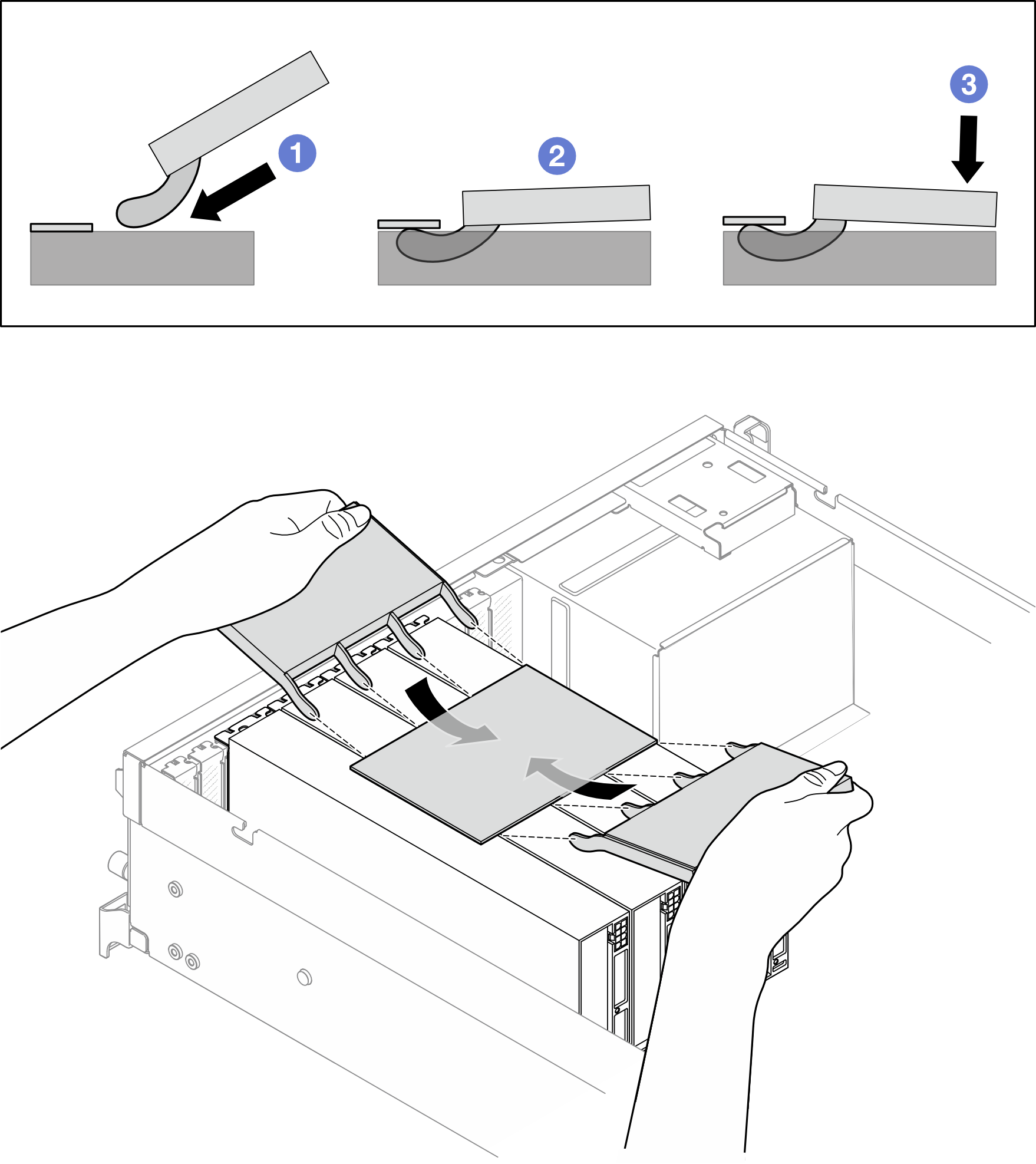

         그림 8. GPU 어댑터 링크 브리지 분리 - 4-way 링크 브리지


   2. GPU 어댑터에서 링크 브리지를 제거하십시오.
      그림 9. GPU 어댑터 링크 브리지 제거 - 2-way 링크 브리지



      그림 10. GPU 어댑터 링크 브리지 제거 - 4-way 링크 브리지
