GPU アダプター・リンク・ブリッジの取り外し

手順

1. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
2. GPU アダプター・リンク・ブリッジを取り外します。

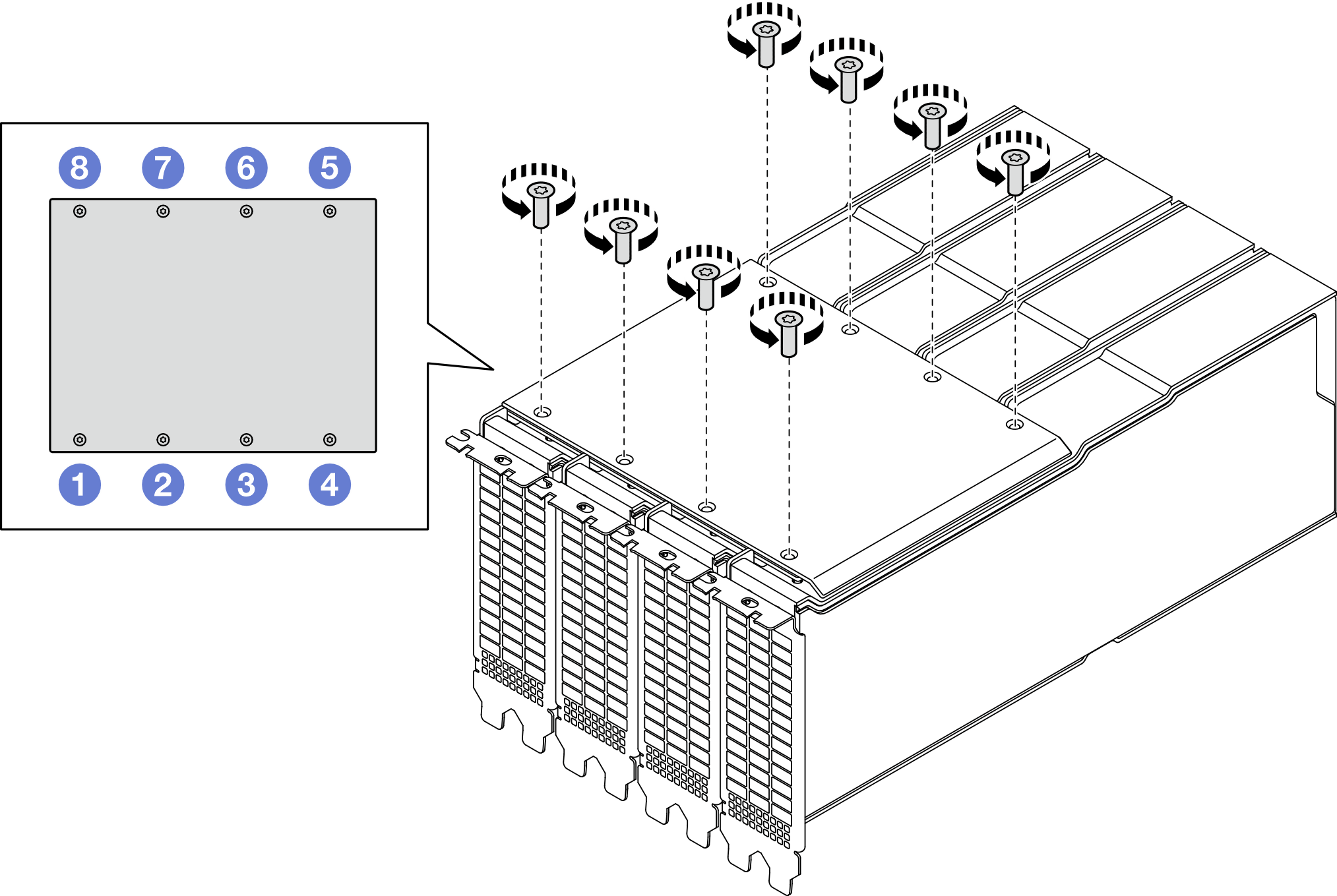

   1. 以下の図に表示されている順序で 8 本のねじを緩めます。
      図 1. ねじを緩める順序


   2. リンク・ブリッジを GPU アダプターから外します。

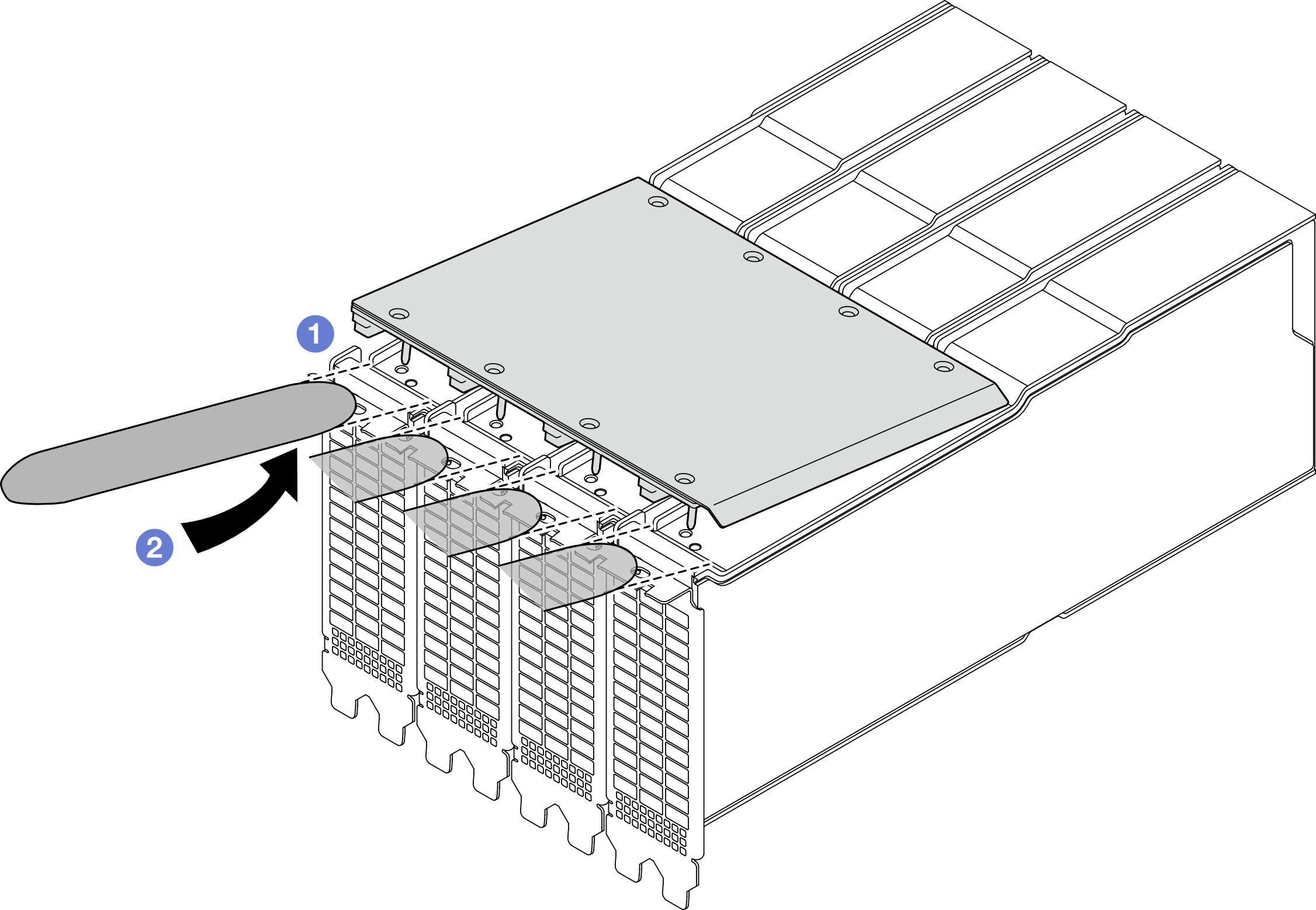

      1. リンク・ブリッジの前面と GPU アダプターの間のスペースにスパッジャーを挿入します。
      2. 図のように、リンク・ブリッジの前面に沿って慎重にこじ開けます。
         注

         コネクターの損傷を防ぐために、このステップではリンク・ブリッジを完全にこじ開けないでください。
         図 2. GPU アダプター・リンク・ブリッジの取り外し

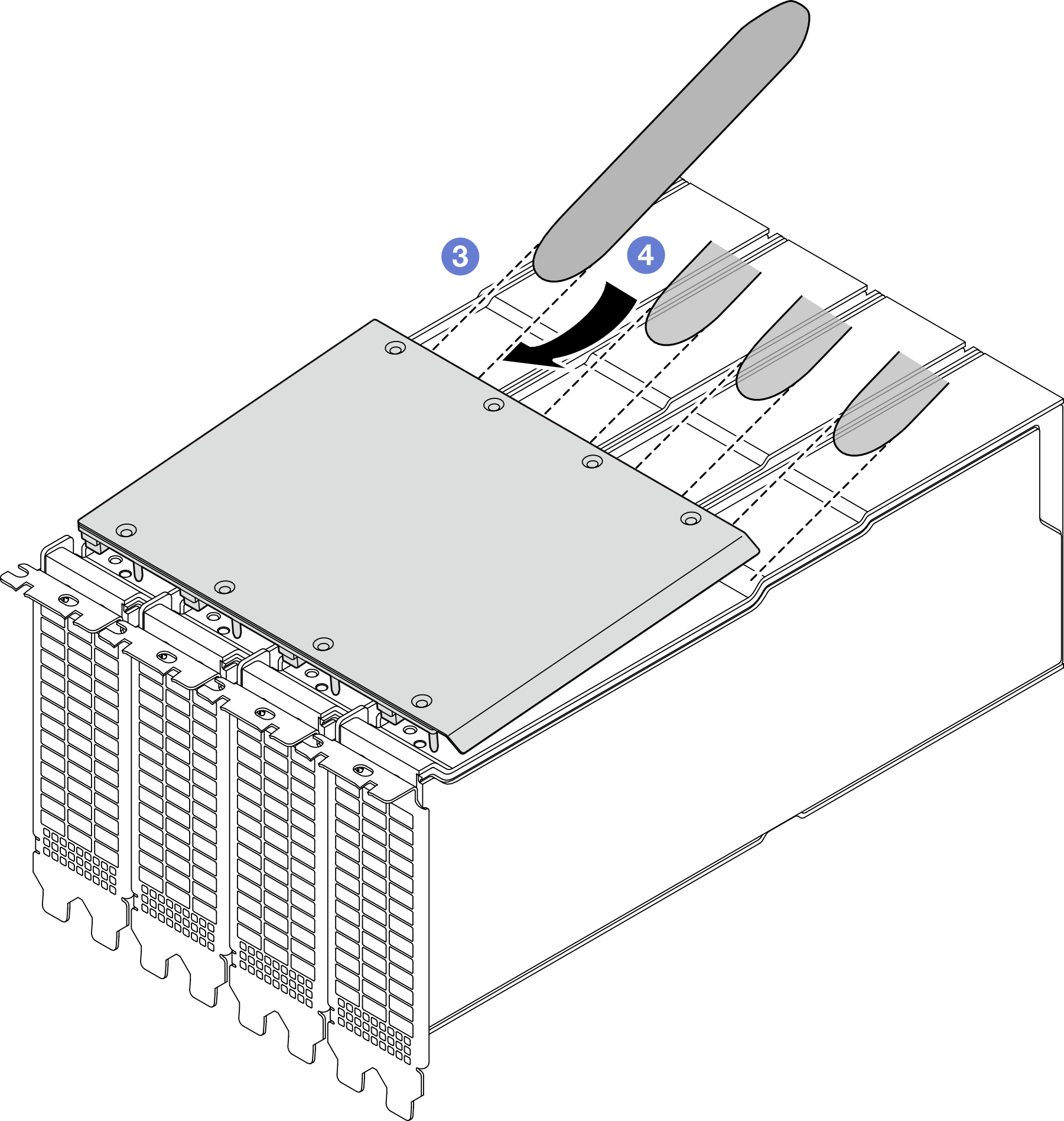

      3. リンク・ブリッジの背面とGPUアダプターの間のスペースにスパッジャーを挿入します。
      4. 図のように、リンク・ブリッジの背面に沿って慎重にこじ開けます。
         注

         コネクターの損傷を防ぐために、このステップではリンク・ブリッジを完全にこじ開けないでください。
         図 3. GPU アダプター・リンク・ブリッジの取り外し


      5. 手順 i と ii を繰り返して、リンク・ブリッジの前面を完全に取り外します。
      6. 手順 iiii と iv を繰り返して、リンク・ブリッジの背面を完全に取り外します。

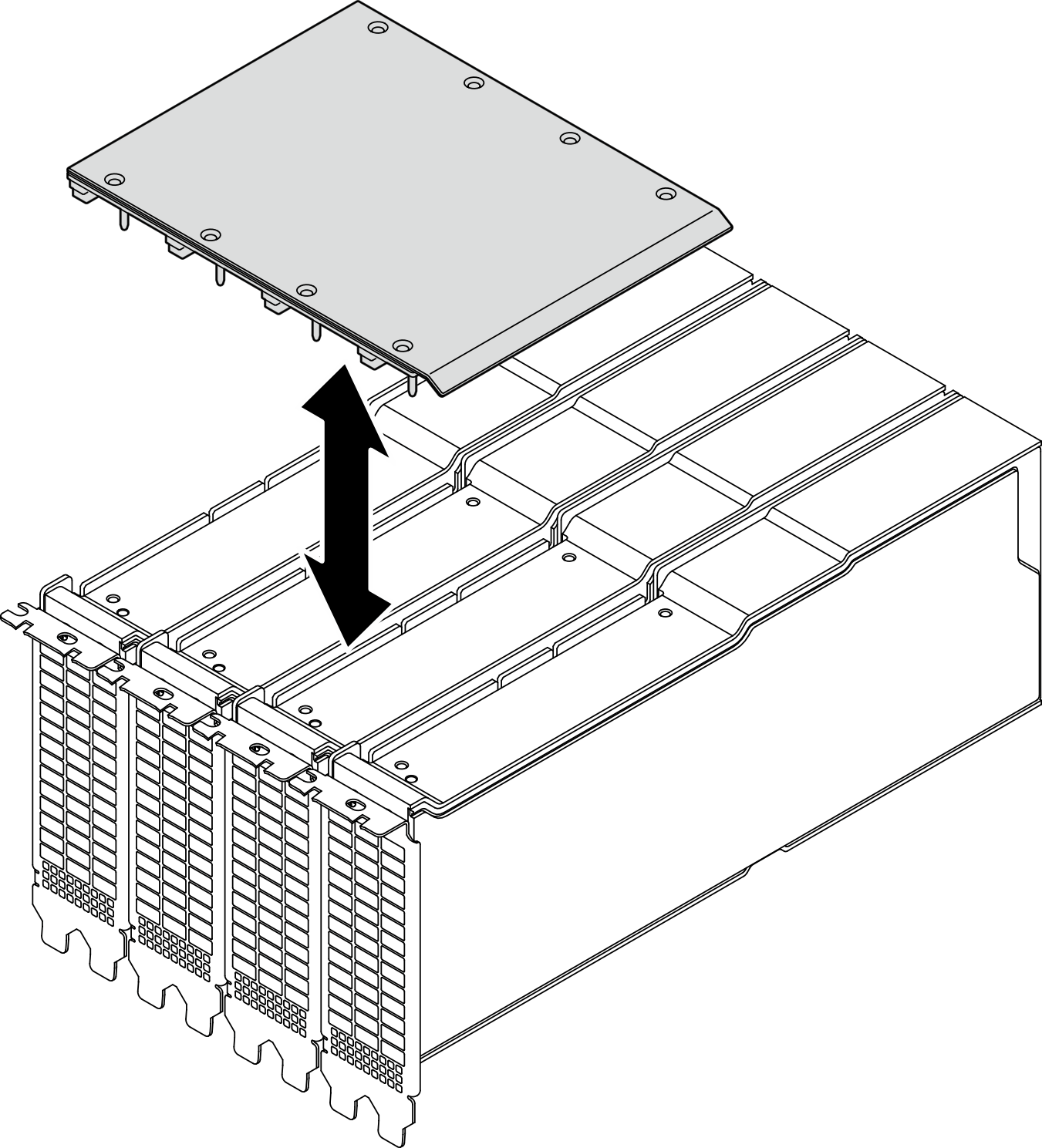

   3. リンク・ブリッジを GPU アダプターから取り外します。
      図 4. GPU アダプター・リンク・ブリッジの取り外し



手順

1. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
2. GPU アダプター・リンク・ブリッジを取り外します。
   1. GPU アダプター・リンク・ブリッジに吸着するまで、GPU アダプター・リンク・ブリッジに向かって吸盤を押します。
      注

      構成に応じて、GPU には、1 つまたは 3 つの GPU アダプター・リンク・ブリッジがあります。GPU アダプターからすべての GPU アダプター・リンク・ブリッジを取り外します。

      図 5. GPU アダプター・リンク・ブリッジの取り外し


   2. 吸盤を引き上げ、GPU アダプター・リンク・ブリッジと吸盤を一緒に GPU から取り外します。
      図 6. GPU アダプター・リンク・ブリッジの取り外し



手順

1. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
2. GPU アダプター・リンク・ブリッジを取り外します。
   1. リンク・ブリッジを GPU アダプターから外します。
      1. 2 つの NVIDIA ブリッジ取り外しツールを、リンク・ブリッジと GPU アダプターの両端の間のスペースに挿入します。
      2. フックをリンク・ブリッジの下部にかみ合わせます。
      3. 取り外しツールをゆっくり押し下げて、リンク・ブリッジを GPU アダプターから外します。
         注

         コネクターの損傷の原因となる傾きを避けるため、必ず 2 つの取り外しツールを使用してリンク・ブリッジの両端を同時に取り外してください。

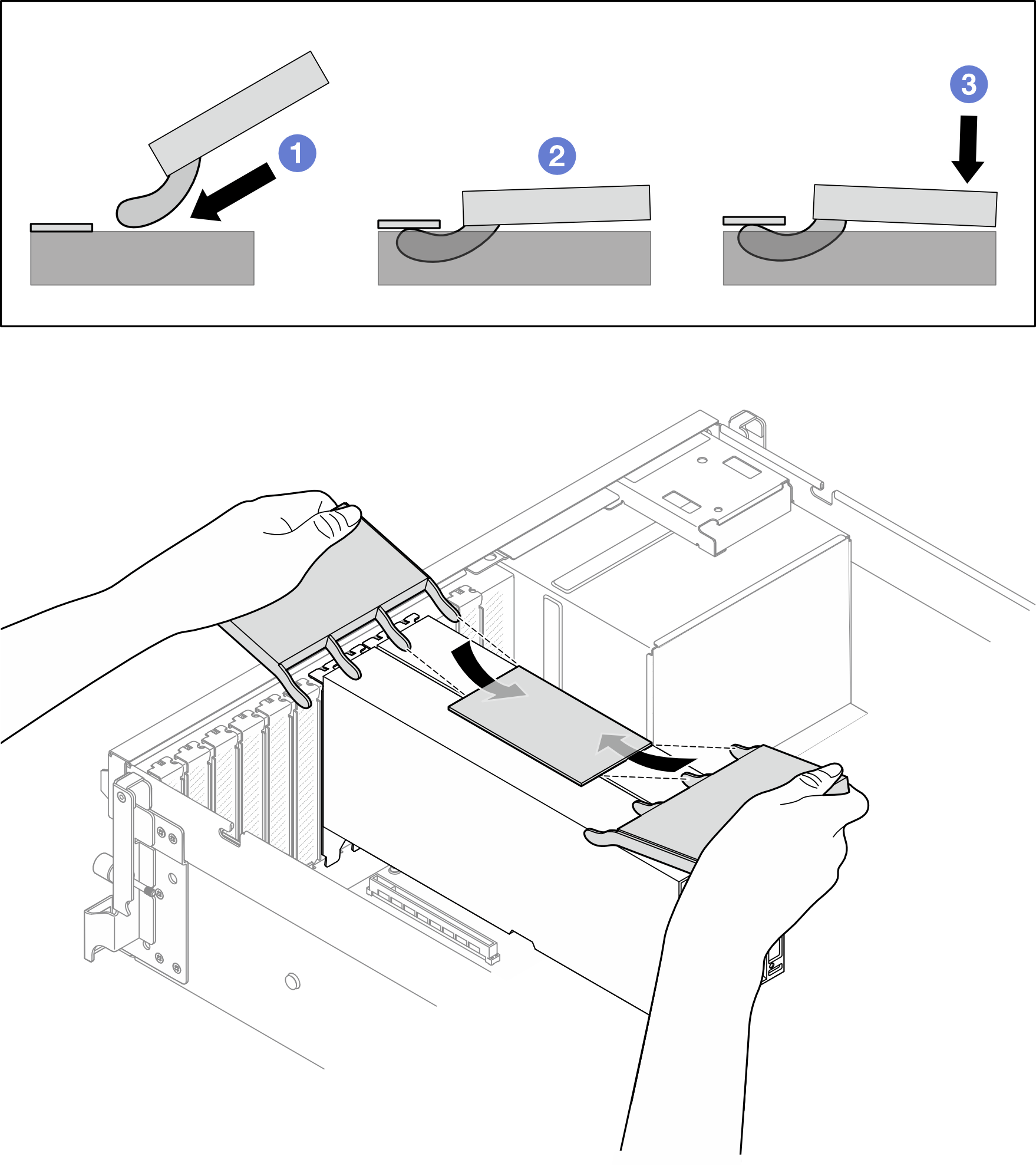

         図 7. GPU アダプター・リンク・ブリッジの取り外し — 2 ウェイ・リンク・ブリッジ

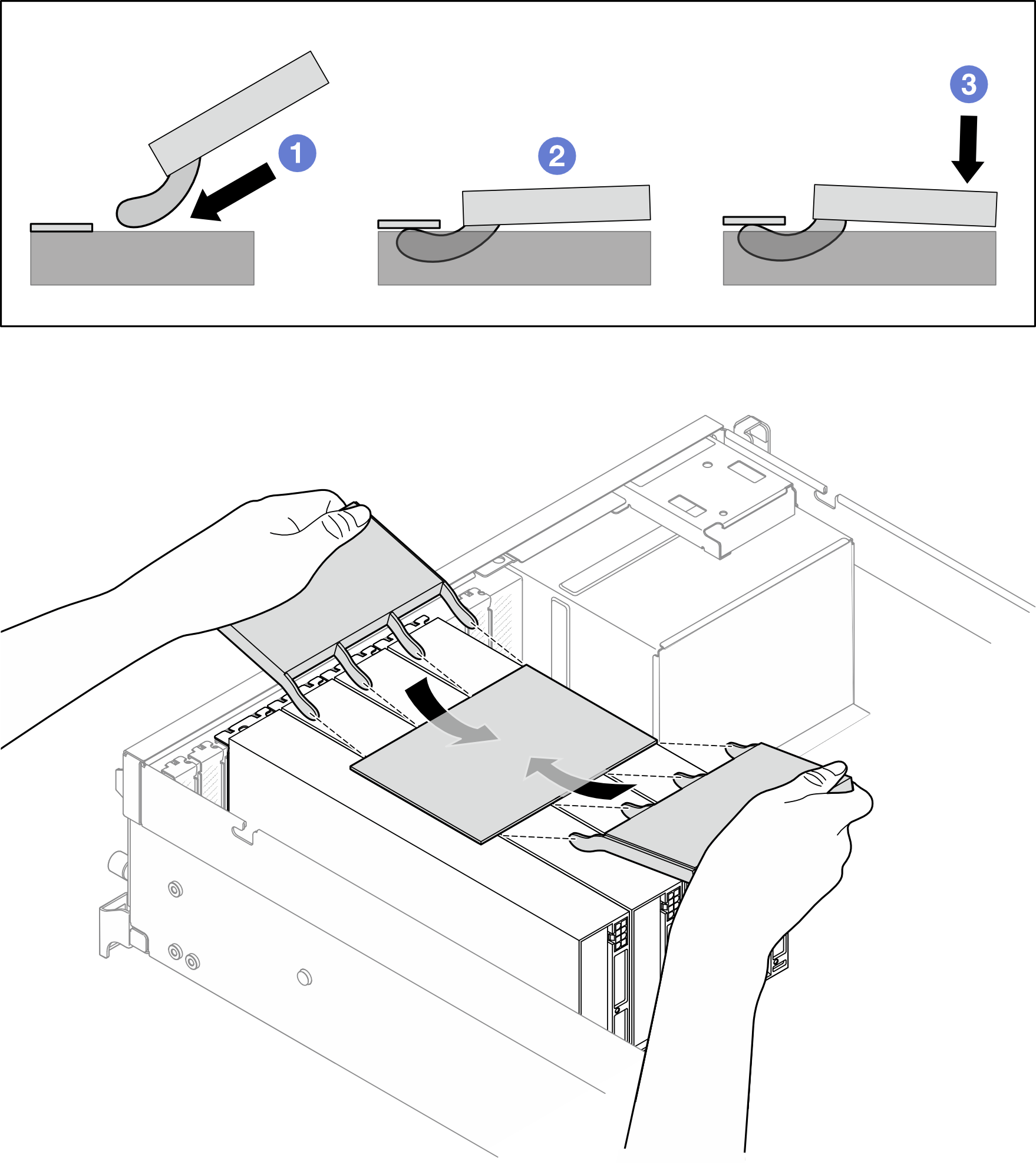

         図 8. GPU アダプター・リンク・ブリッジの取り外し — 4 ウェイ・リンク・ブリッジ


   2. リンク・ブリッジを GPU アダプターから取り外します。

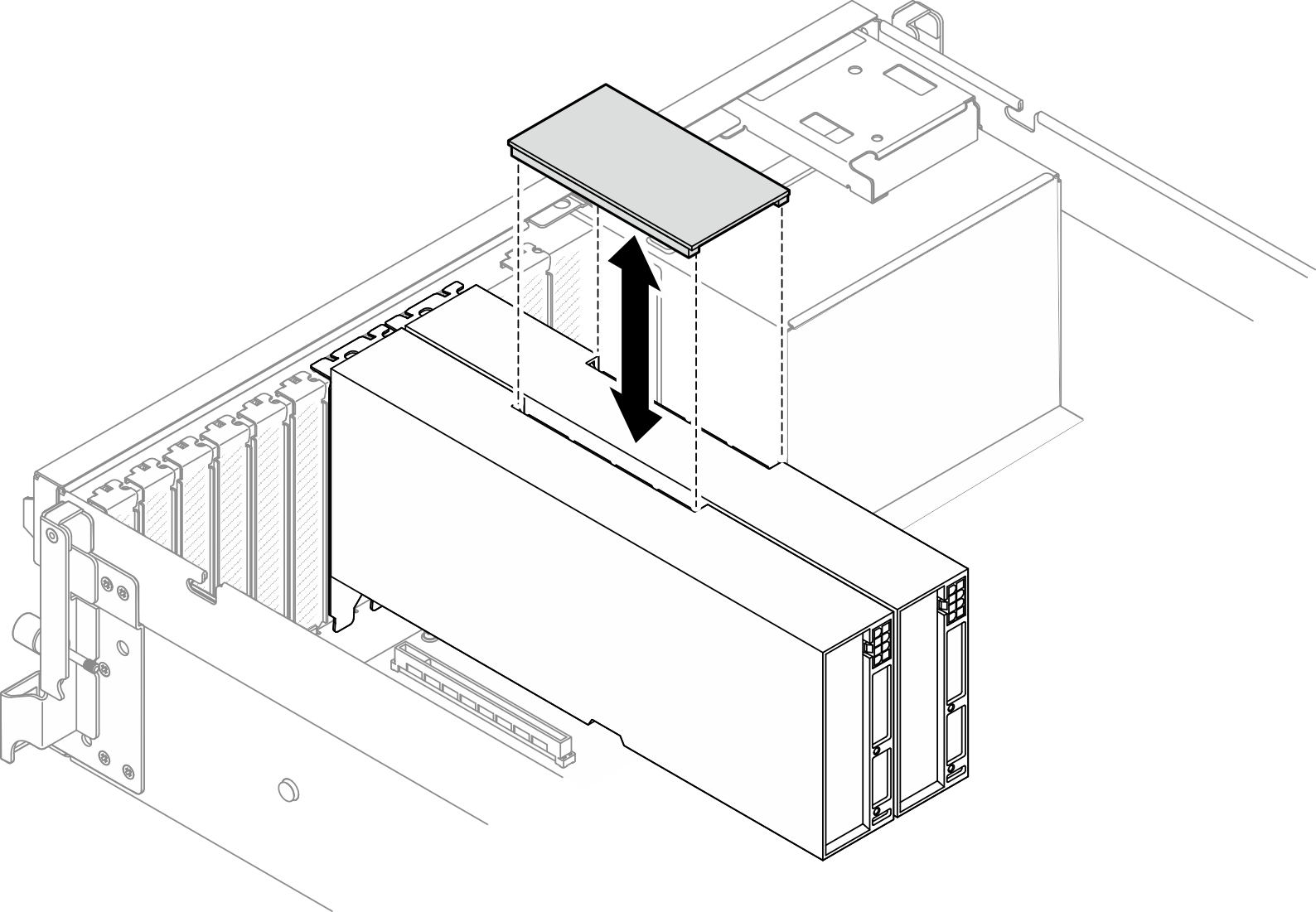

      図 9. GPU アダプター・リンク・ブリッジの取り外し — 2 ウェイ・リンク・ブリッジ

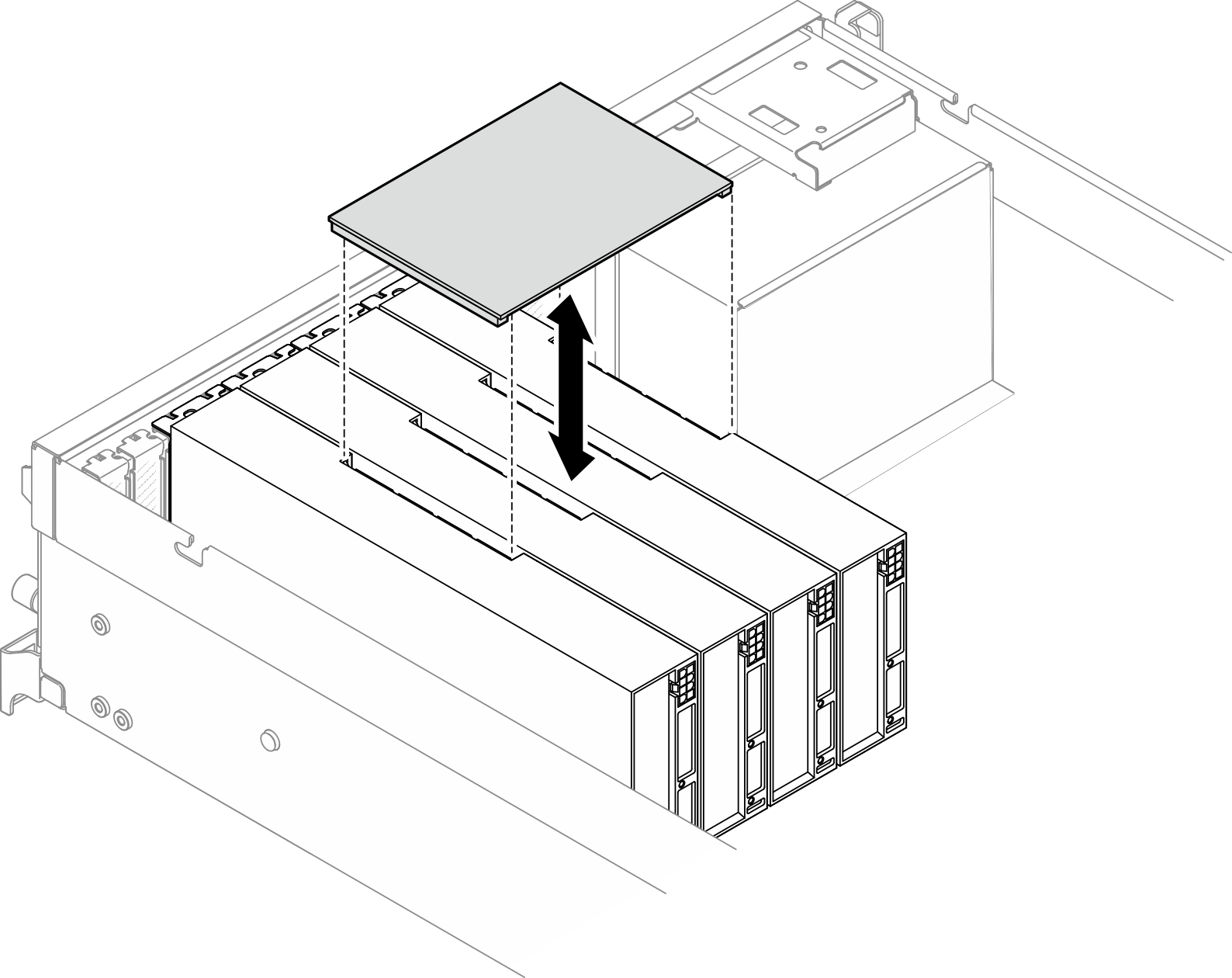

      図 10. GPU アダプター・リンク・ブリッジの取り外し — 4 ウェイ・リンク・ブリッジ
