GPU アダプター・リンク・ブリッジの取り付け
GPU アダプター・リンク・ブリッジを取り付けるには、このセクションの説明に従ってください。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
- 特定のタイプによっては、ご使用の GPU アダプターの外観は、このセクションにある図と若干異なる場合があります。
- GPU アダプターに付属している説明書の追加説明に従ってください。
構成に応じて、対応する取り付け手順を選択します。
AMD 4 スロット・リンク・ブリッジ
手順
注
GPU アダプター・リンク・ブリッジを取り付けて、以下にリストされている GPU アダプターを接続します。
- GPU 1、GPU 2、GPU 3 および GPU 4
- GPU 5、GPU 6、GPU 7 および GPU 8
- GPU アダプター・リンク・ブリッジのガイド・ピンを GPU アダプターのガイド穴に合わせます。次に、リンク・ブリッジを GPU アダプターに慎重に配置します。図 1. GPU アダプター・リンク・ブリッジの取り付け

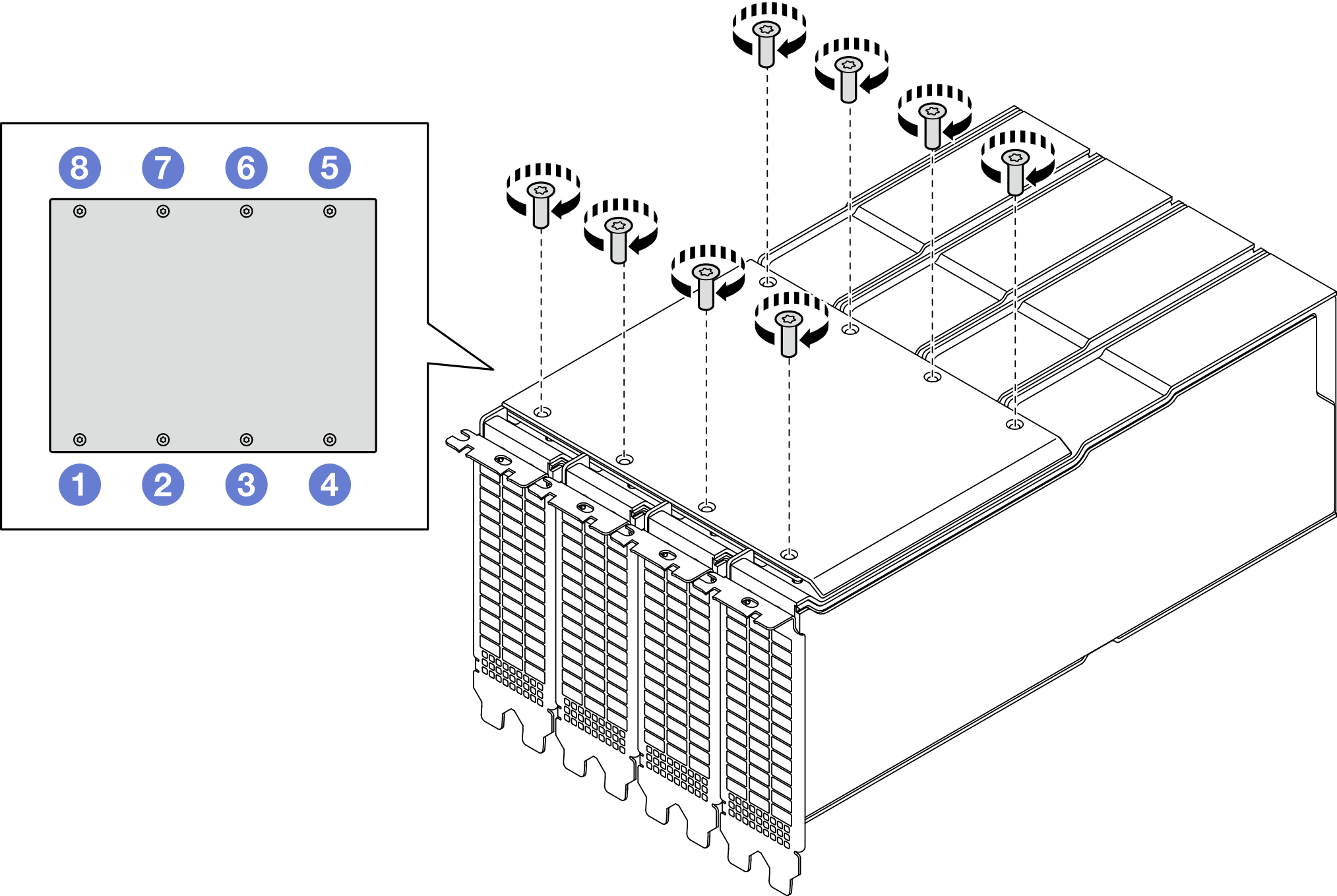

- 以下の図に表示されている順序で 8 本のねじを締めます。図 2. ねじの締め付け順序
NVIDIA 2 スロット・リンク・ブリッジ
手順
注
GPU アダプター・リンク・ブリッジを取り付け、以下にリストされている GPU ペアを接続します。
- GPU 1 と GPU 2
- GPU 3 と GPU 4
- GPU 5 と GPU 6
- GPU 7 と GPU 8

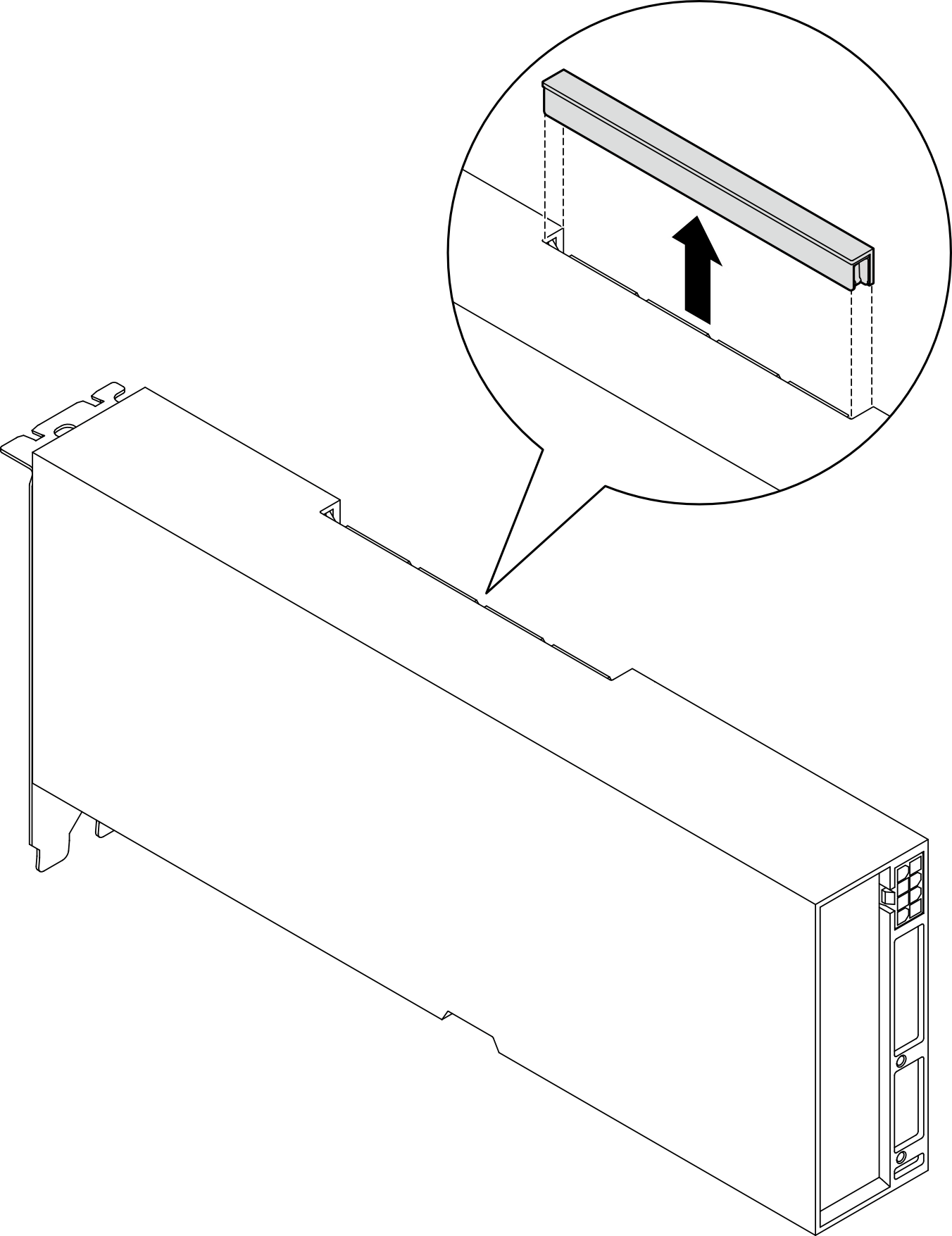

- リンク・コネクター・カバーを GPU アダプターから取り外します。図 3. リンク・コネクター・カバーの取り外し
- GPU アダプター・リンク・ブリッジを、GPU アダプターのリンク・コネクターの位置に合わせ、GPU アダプター・リンク・ブリッジをカチッと音がして収まるまで GPU アダプターに取り付けます。注構成に応じて、GPU アダプターには、1 つまたは 3 つの GPU アダプター・リンク・ブリッジがあります。GPU ペアをリンクするときは、GPU アダプター上のすべてのリンク・コネクターがリンクされている必要があります。図 4. GPU アダプター・リンク・ブリッジの取り付け
NVIDIA 2 ウェイ/4 ウェイ・リンク ブリッジ
手順
注
GPU アダプター・リンク・ブリッジを取り付けて、以下にリストされている GPU アダプターを接続します。
- 2 ウェイ・リンク・ブリッジ:
- GPU 1 と GPU 2
- GPU 3 と GPU 4
- GPU 5 と GPU 6
- GPU 7 と GPU 8
- 4 ウェイ・リンク・ブリッジ:
- GPU 1、GPU 2、GPU 3 および GPU 4
- GPU 5、GPU 6、GPU 7 および GPU 8
- リンク・コネクター・カバーを GPU アダプターから取り外します。図 5. リンク・コネクター・カバーの取り外し
- リンク・ブリッジを GPU アダプターのリンク・コネクターに位置合わせします。次に、リンク・ブリッジを GPU アダプターにカチッと音がして収まるまで取り付けます。図 6. GPU アダプター・リンク・ブリッジの取り付け — 2 ウェイ・リンク・ブリッジ
図 7. GPU アダプター・リンク・ブリッジの取り付け — 4 ウェイ・リンク・ブリッジ
