Instalar uma ponte de link do adaptador de GPU
Siga as instruções nesta seção para instalar uma ponto de link do adaptador de GPU.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
- Dependendo do tipo específico, o adaptador de GPU pode parecer ligeiramente diferente das ilustrações nesta seção.
- Siga as instruções adicionais em qualquer documentação que acompanha o adaptador GPU.
Dependendo da configuração, selecione os procedimentos de instalação correspondentes:
Ponte de link de 4 slots AMD
Procedimento
Nota
Instale a ponte de link do adaptador de GPU para conectar os adaptadores de GPU listados abaixo:
- GPU 1, GPU 2, GPU 3 e GPU 4
- GPU 5, GPU 6, GPU 7 e GPU 8

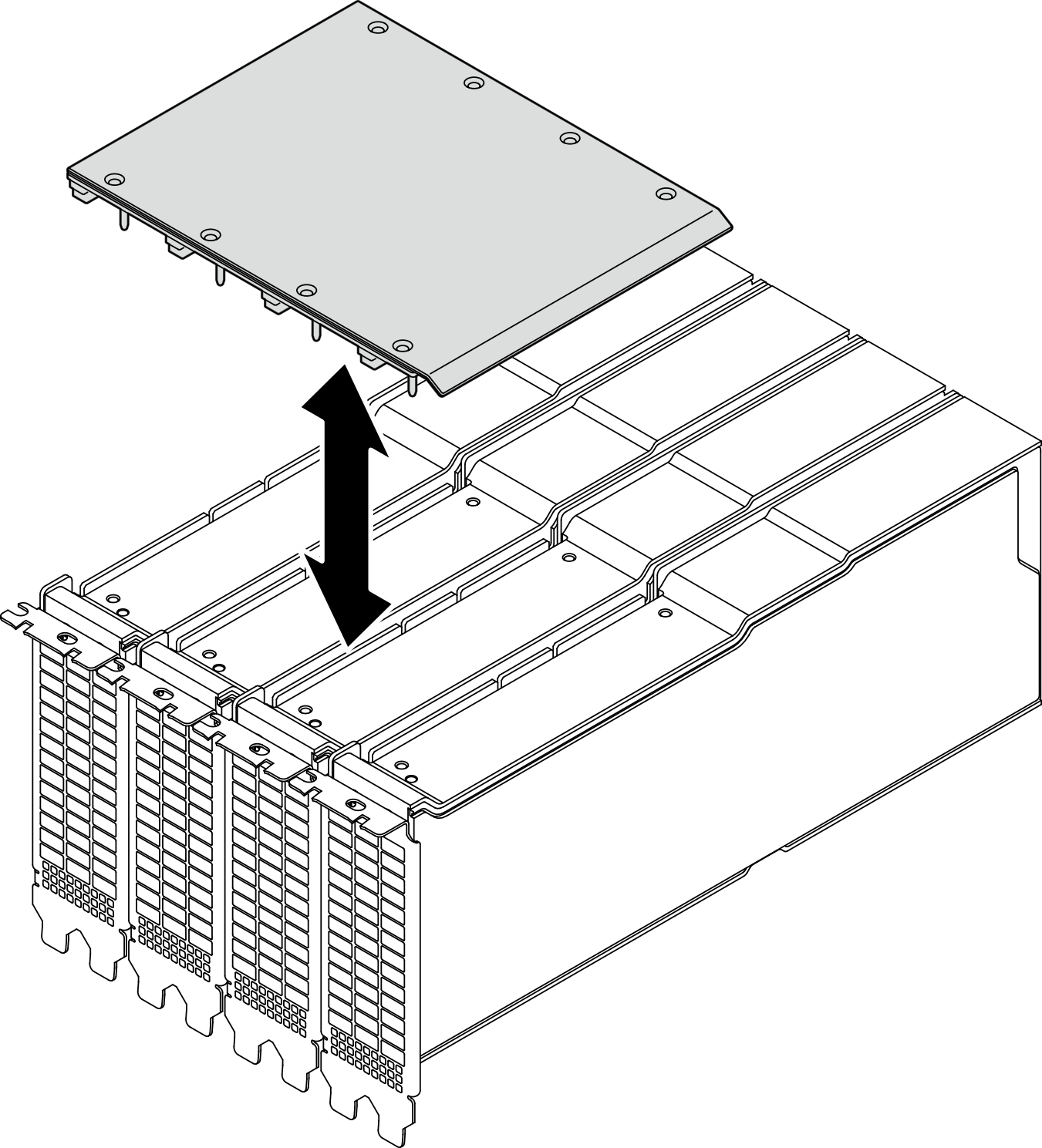

- Alinhe os pinos-guia na ponte de link do adaptador de GPU com os orifícios-guia nos adaptadores de GPU; em seguida, coloque com cuidado a ponte de link nos adaptadores de GPU.Figura 1. Instalação da ponte de link do adaptador de GPU

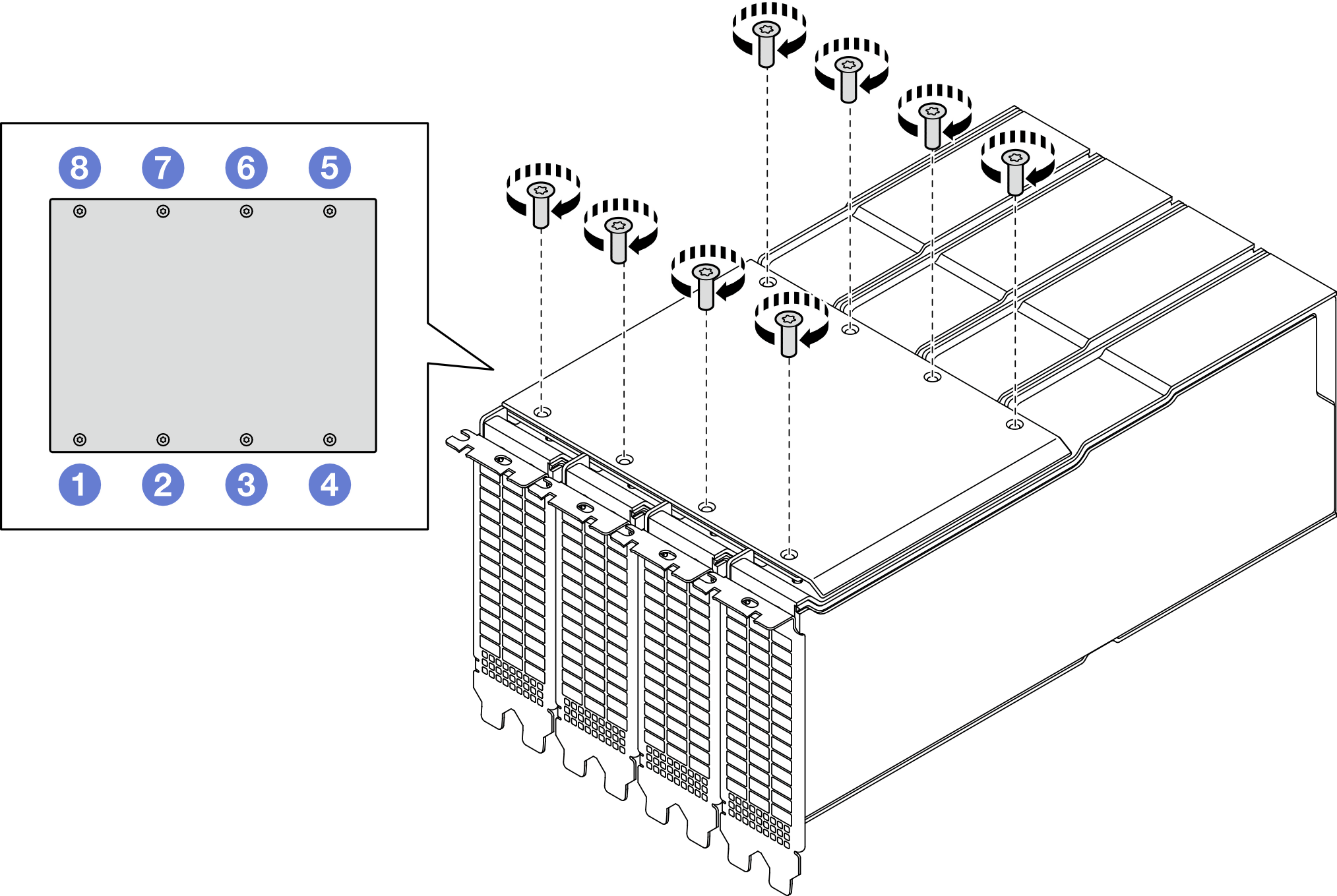

- Aperte os oito parafusos na sequência mostrada na ilustração abaixo.Figura 2. Sequência de aperto dos parafusos
Depois de concluir
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
Ponte de link de 2 slots NVIDIA
Procedimento
Nota
Instale a Ponte de link do adaptador GPU para conectar os pares de GPU listados abaixo:
- GPU 1 e GPU 2
- GPU 3 e GPU 4
- GPU 5 e GPU 6
- GPU 7 e GPU 8

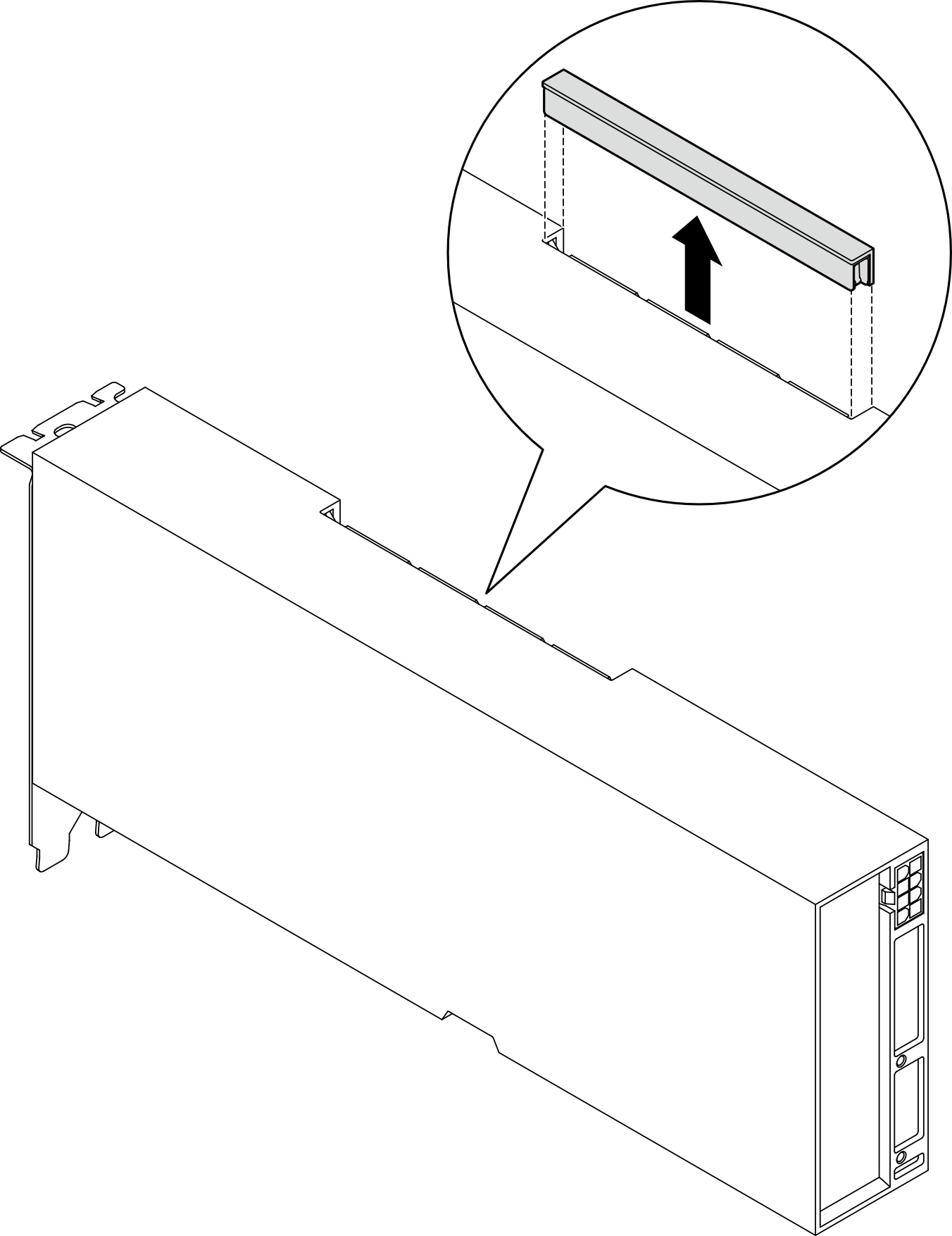

- Remova a tampa do conector de link do adaptador de GPU.Figura 3. Remoção da tampa do conector de link

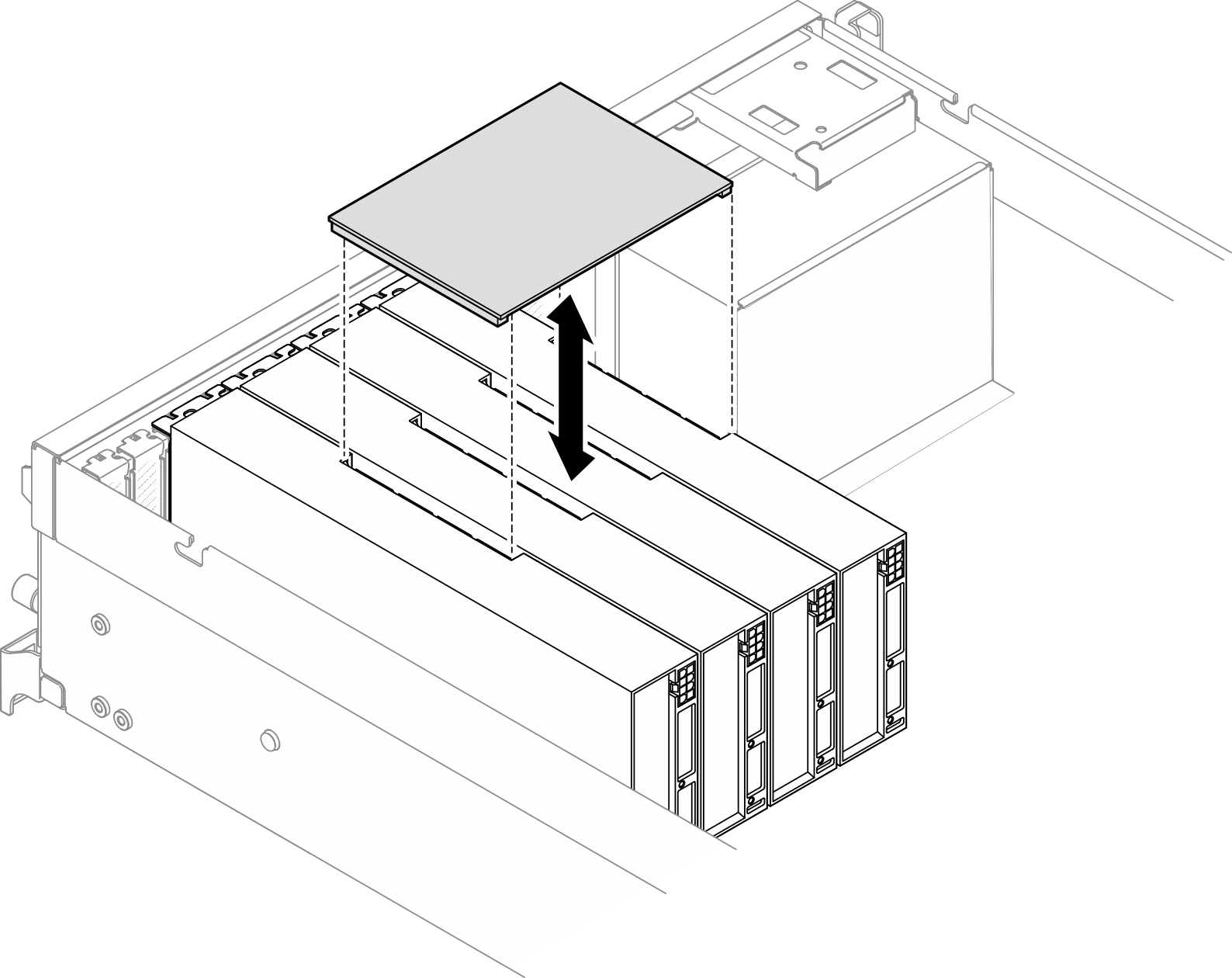

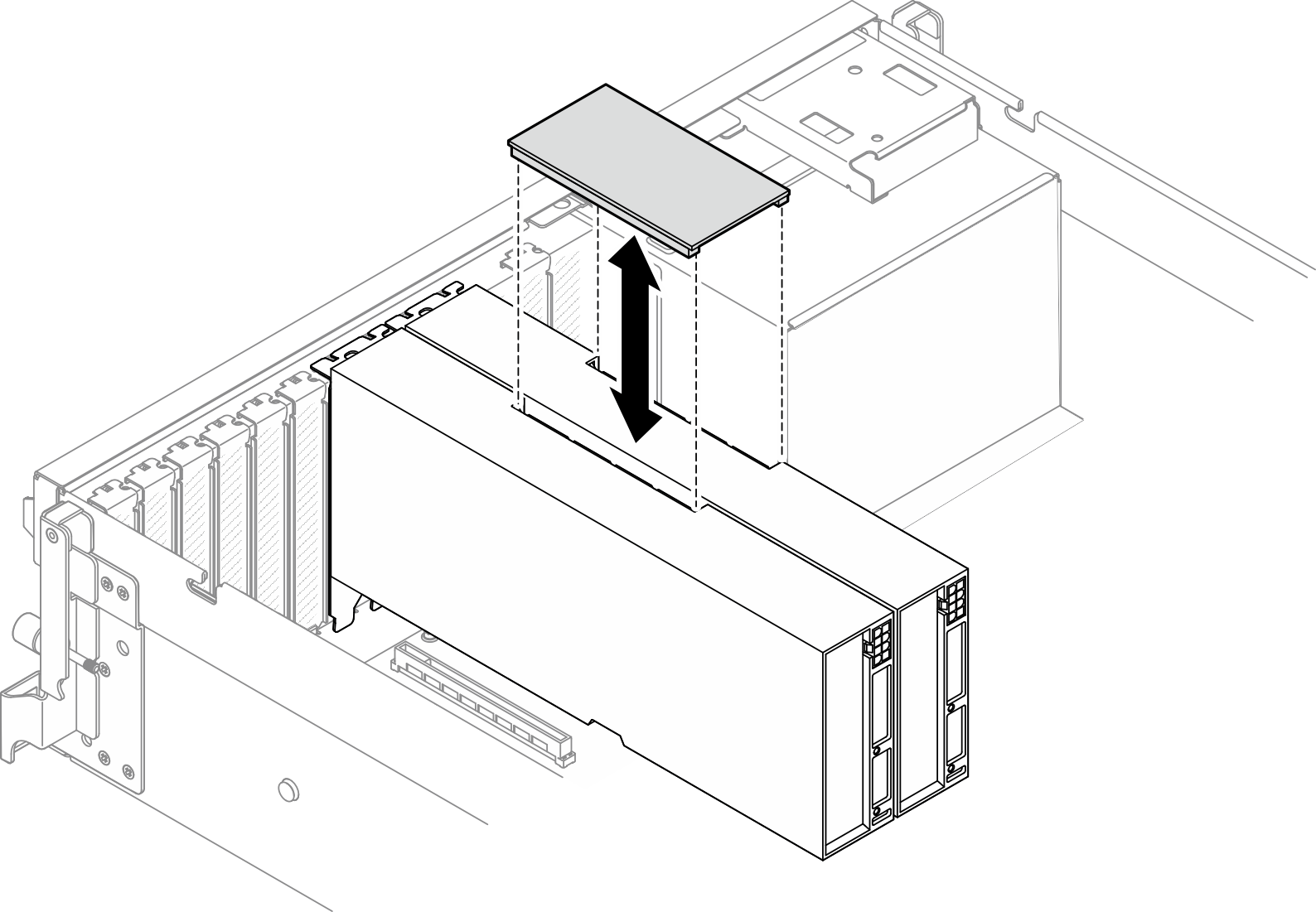

- Alinhe a Ponte de link do adaptador GPU aos conectores de link nos adaptadores de GPU; em seguida, instale a Ponte de link do adaptador GPU nos adaptadores de GPU até que se encaixe no lugar.NotaDependendo da configuração, pode haver uma ou três pontes de link do adaptador de GPU no adaptador de GPU. Ao vincular um par de GPUs, todos os conectores de link nos adaptadores de GPU devem ser conectados.Figura 4. Instalação do Ponte de link do adaptador GPU
Depois de concluir
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
Ponte de link de 2/4 vias NVIDIA
Procedimento
Nota
Instale a ponte de link do adaptador de GPU para conectar os adaptadores de GPU listados abaixo:
- Ponte de link de 2 vias:
- GPU 1 e GPU 2
- GPU 3 e GPU 4
- GPU 5 e GPU 6
- GPU 7 e GPU 8
- Ponte de link de 4 vias:
- GPU 1, GPU 2, GPU 3 e GPU 4
- GPU 5, GPU 6, GPU 7 e GPU 8
- Remova a tampa do conector de link do adaptador de GPU.Figura 5. Remoção da tampa do conector de link
- Alinhe a ponte de link aos conectores de link nos adaptadores de GPUs. Em seguida, instale a ponte de link nos adaptadores de GPU até que ela se encaixe no lugar.Figura 6. Instalação da ponte de link do adaptador de GPU — ponte de link de 2 vias
Figura 7. Instalação da ponte de link do adaptador de GPU — ponte de link de 4 vias
Depois de concluir
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
