Remover uma ponte de link do adaptador de GPU

Procedimento

1. Remova a tampa superior. Consulte Remover a tampa superior.
2. Remova a ponte de link do adaptador de GPU.
   1. Solte os oito parafusos na sequência mostrada na ilustração abaixo.

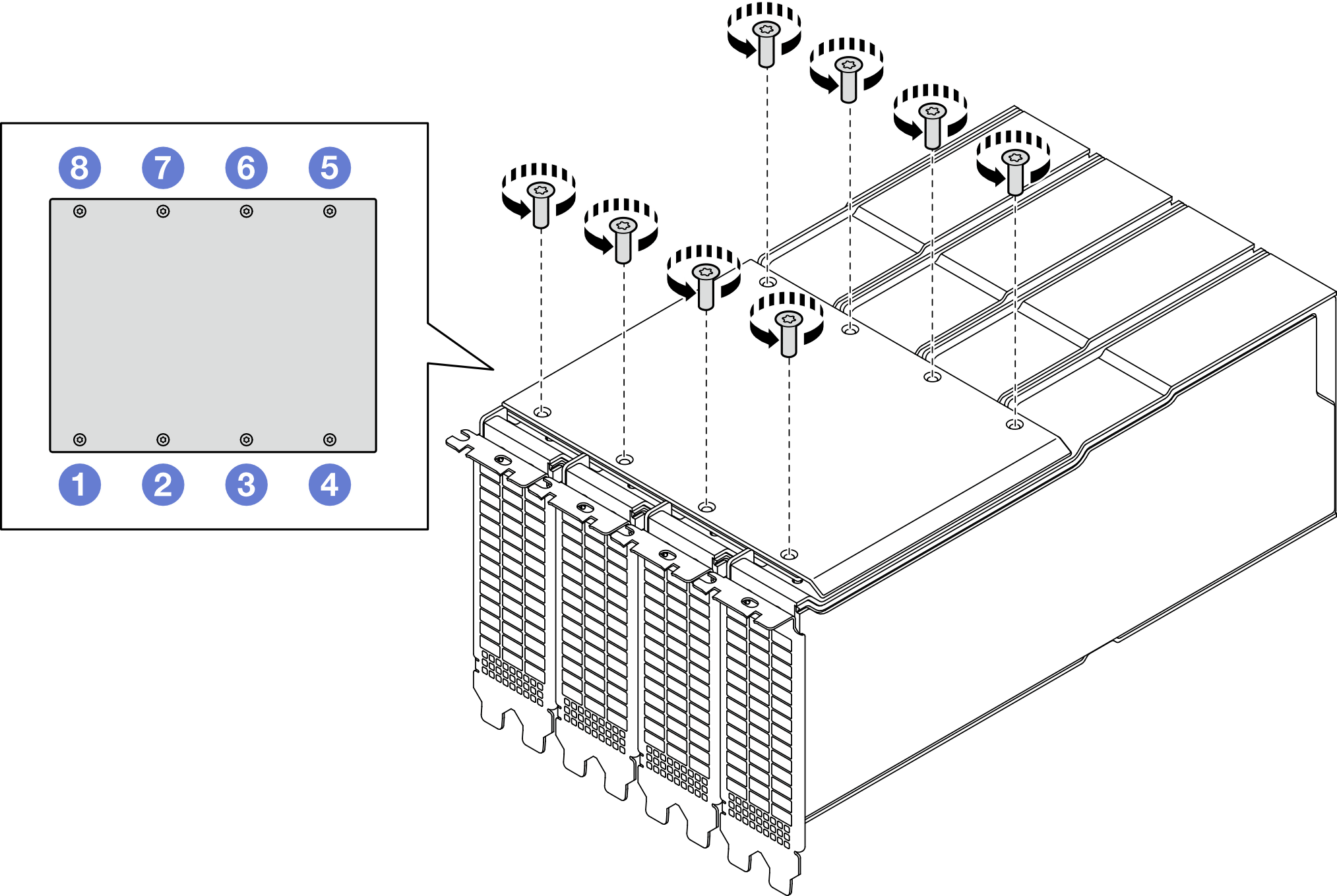

      Figura 1. Sequência de afrouxamento dos parafusos


   2. Desencaixe a ponte de link dos adaptadores de GPU.
      1. Insira o spudger no espaço entre a frente da ponte de link e os adaptadores de GPU.
      2. Levante com cuidado ao longo do lado frontal da ponte de link, conforme ilustrado.
         Nota

         Não retire completamente a ponte de link nesta etapa para evitar danificar os conectores.

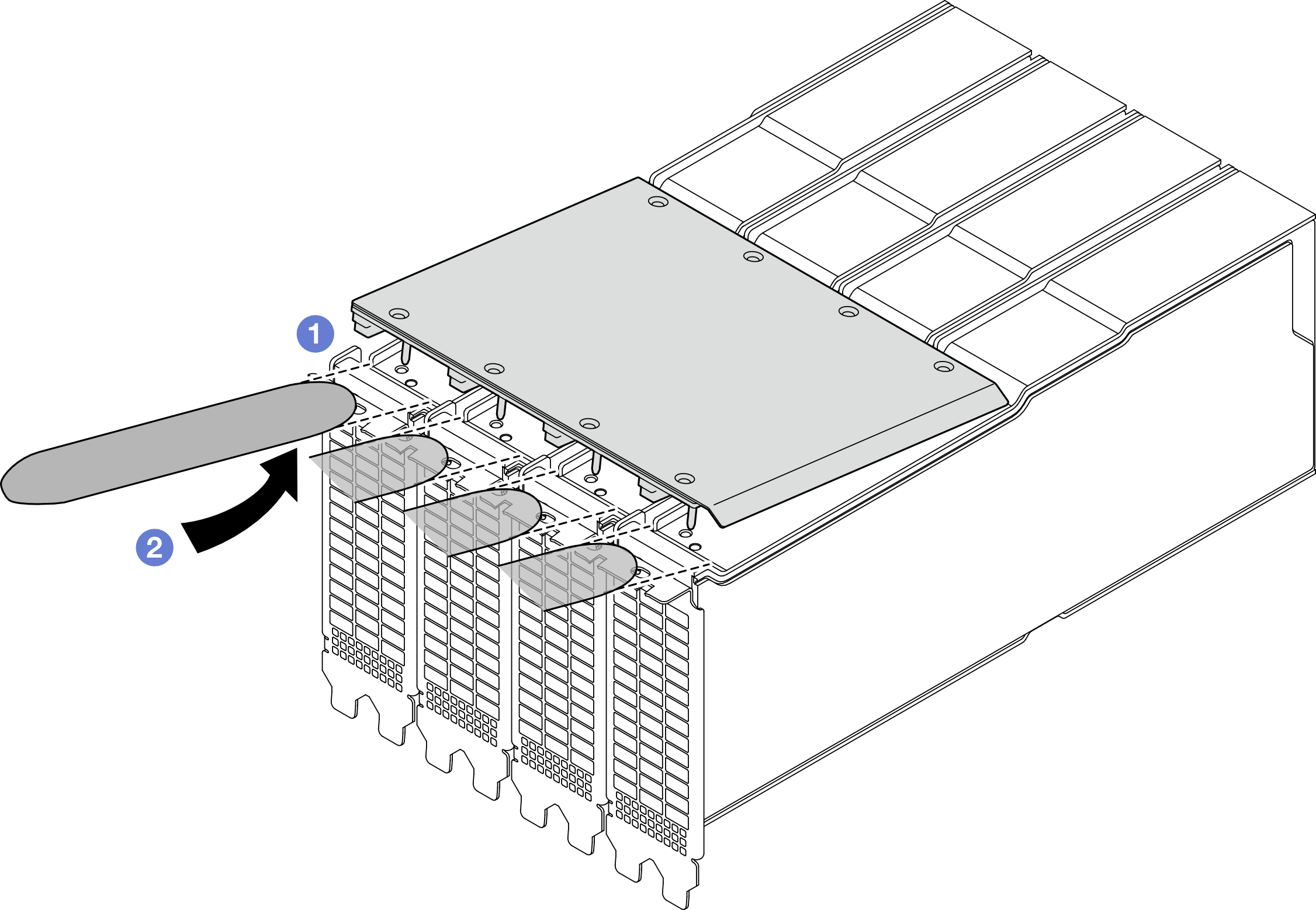

         Figura 2. Desencaixe da ponte de link do adaptador de GPU


      3. Insira o spudger no espaço entre a parte traseira da ponte de link e os adaptadores de GPU.
      4. Levante com cuidado ao longo do lado traseiro da ponte de link, conforme ilustrado.
         Nota

         Não retire completamente a ponte de link nesta etapa para evitar danificar os conectores.

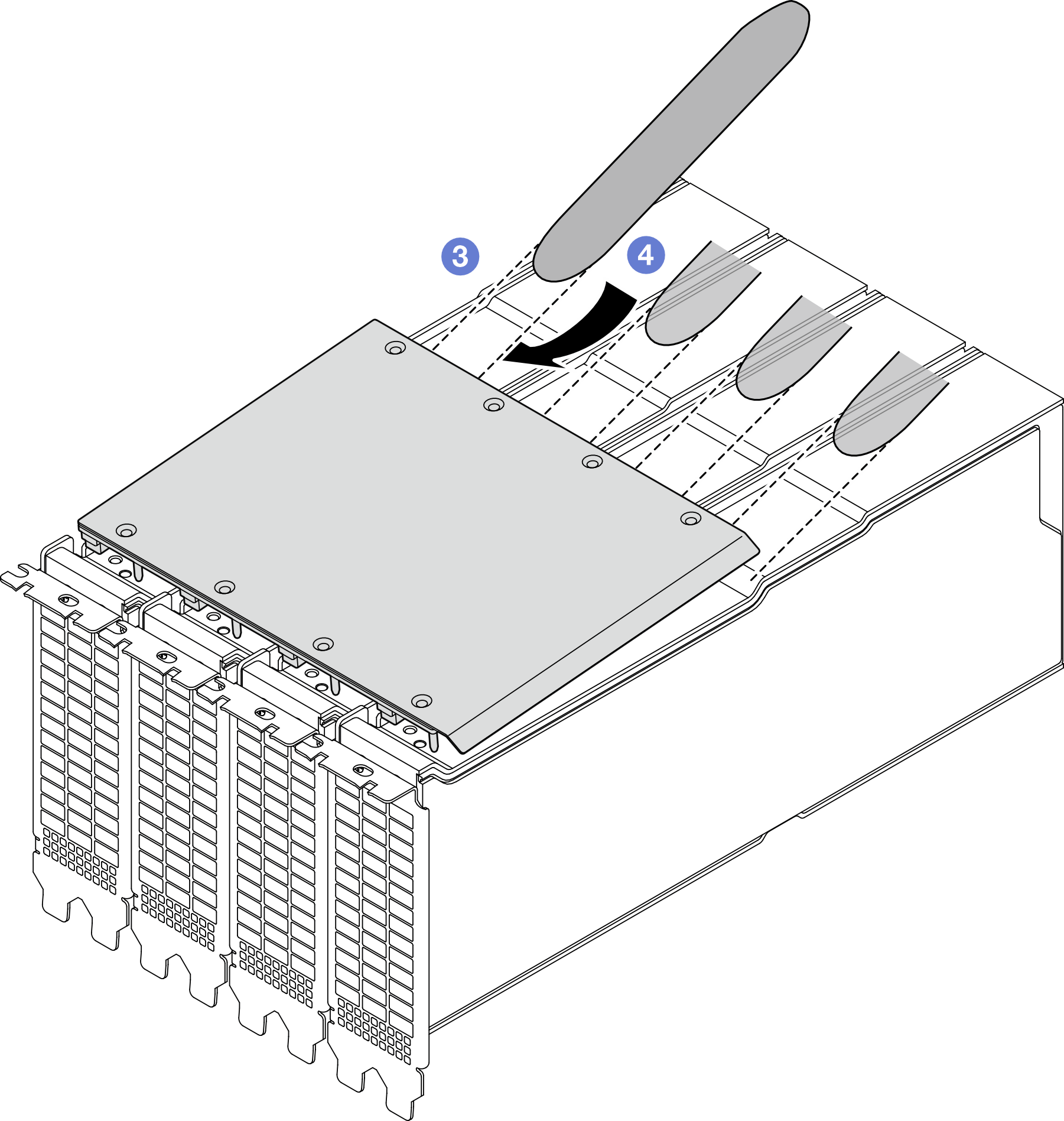

         Figura 3. Desencaixe da ponte de link do adaptador de GPU


      5. Repita as etapas i e ii para desencaixar totalmente o lado frontal da ponte de link.
      6. Repita as etapas iiii e iv para desencaixar totalmente o lado traseiro da ponte de link.
   3. Remova a ponte de link dos adaptadores de GPU.
      Figura 4. Remoção da ponte de link do adaptador de GPU



Procedimento

1. Remova a tampa superior. Consulte Remover a tampa superior.
2. Remova o Ponte de link do adaptador GPU.
   1. Pressione a placa de sucção contra a Ponte de link do adaptador GPU até que ela se fixe à Ponte de link do adaptador GPU.
      Nota

      Dependendo da configuração, pode haver uma ou três pontes de link do adaptador de GPU nos adaptadores de GPU. Remova todas as pontes de link dos adaptadores de GPU.

      Figura 5. Remoção do Ponte de link do adaptador GPU


   2. Puxe a placa de sucção e remova a Ponte de link do adaptador GPU junto com a placa de sucção das GPUs.
      Figura 6. Remoção do Ponte de link do adaptador GPU



Procedimento

1. Remova a tampa superior. Consulte Remover a tampa superior.
2. Remova a ponte de link do adaptador de GPU.
   1. Desencaixe a ponte de link dos adaptadores de GPU.
      1. Insira as duas ferramentas de remoção de ponte NVIDIA no espaço entre as duas extremidades da ponte de link e os adaptadores de GPU.
      2. Encaixe os ganchos com a parte inferior da ponte de link.
      3. Pressione com cuidado as ferramentas de remoção para baixo para desencaixar a ponte de link dos adaptadores de GPU.
         Nota

         Use duas ferramentas de remoção para desencaixar as duas extremidades da ponte de link ao mesmo tempo a fim de evitar inclinações que possam causar danos aos conectores.

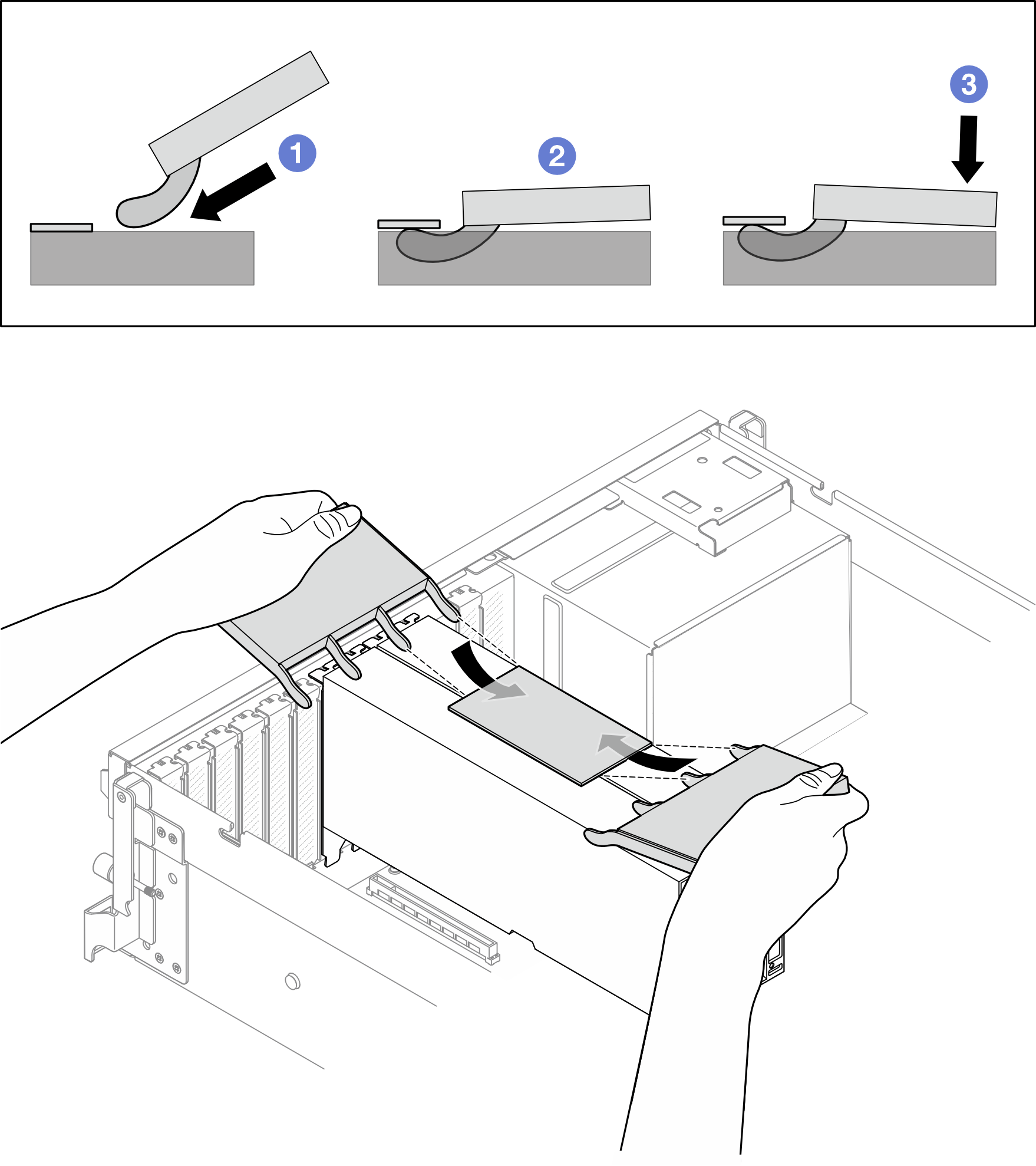

         Figura 7. Desencaixe da ponte de link do adaptador de GPU — ponte de link de 2 vias

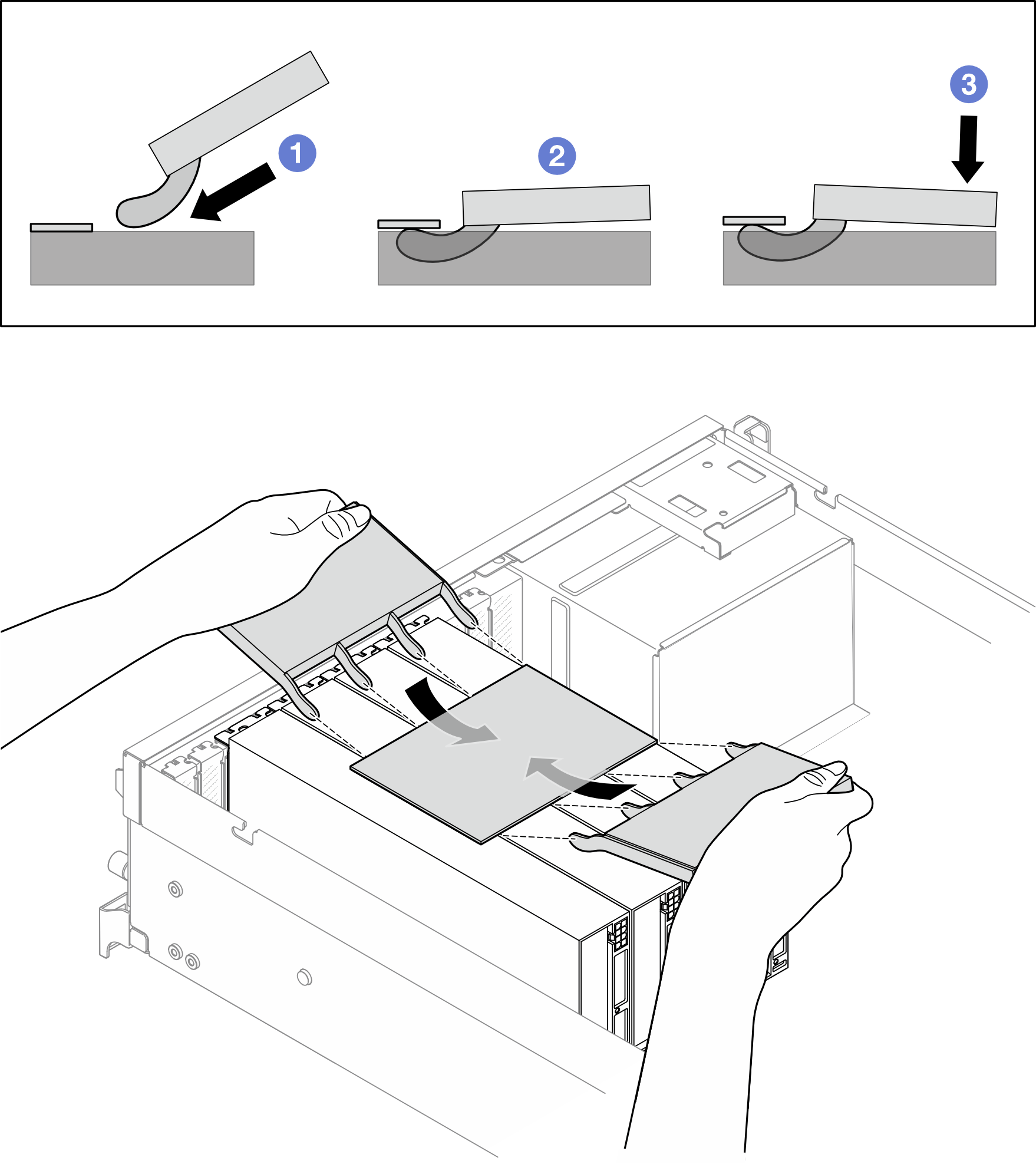

         Figura 8. Desencaixe da ponte de link do adaptador de GPU — ponte de link de 4 vias


   2. Remova a ponte de link dos adaptadores de GPU.
      Figura 9. Remoção da ponte de link do adaptador de GPU — ponte de link de 2 vias



      Figura 10. Remoção da ponte de link do adaptador de GPU — ponte de link de 4 vias
