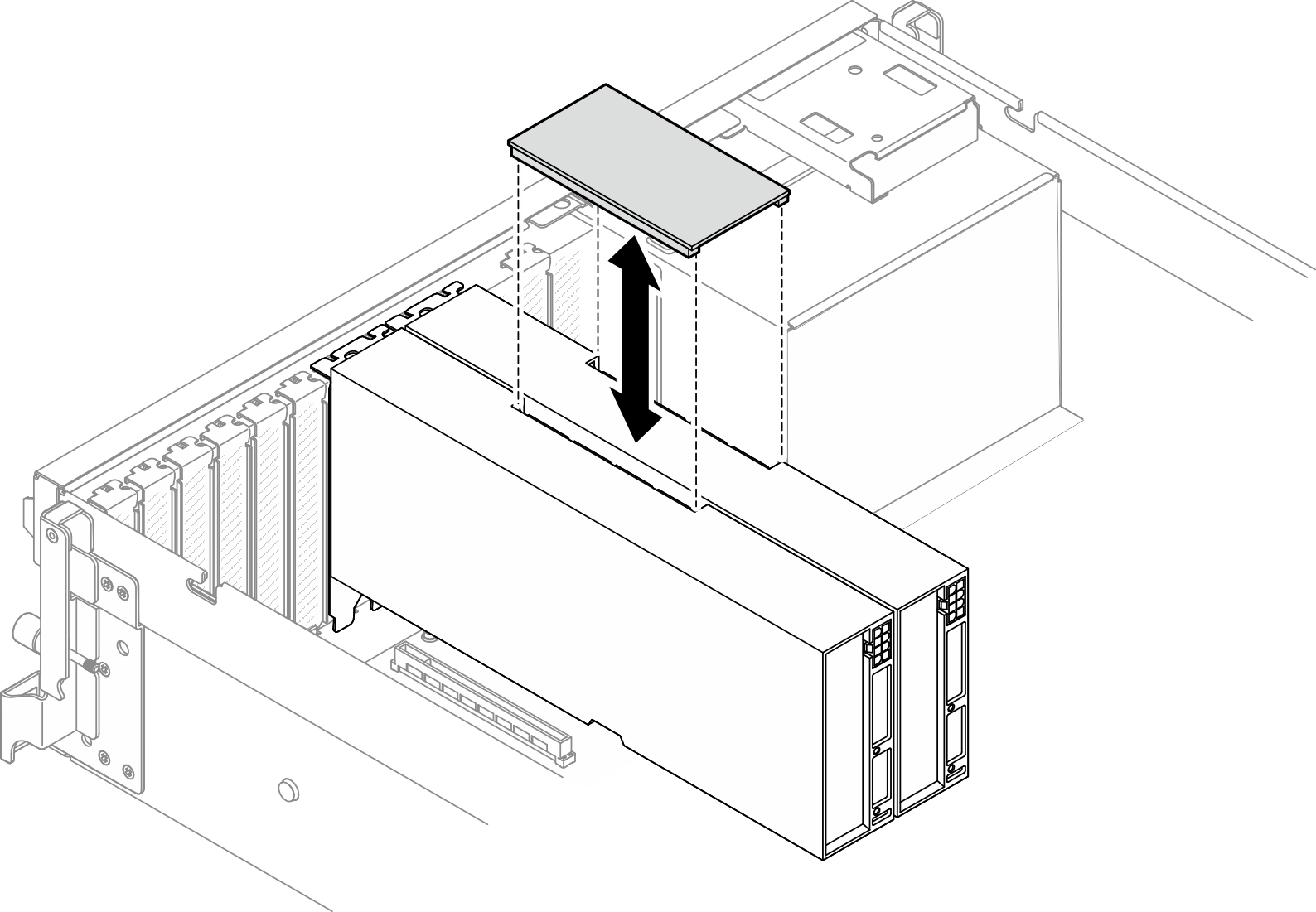

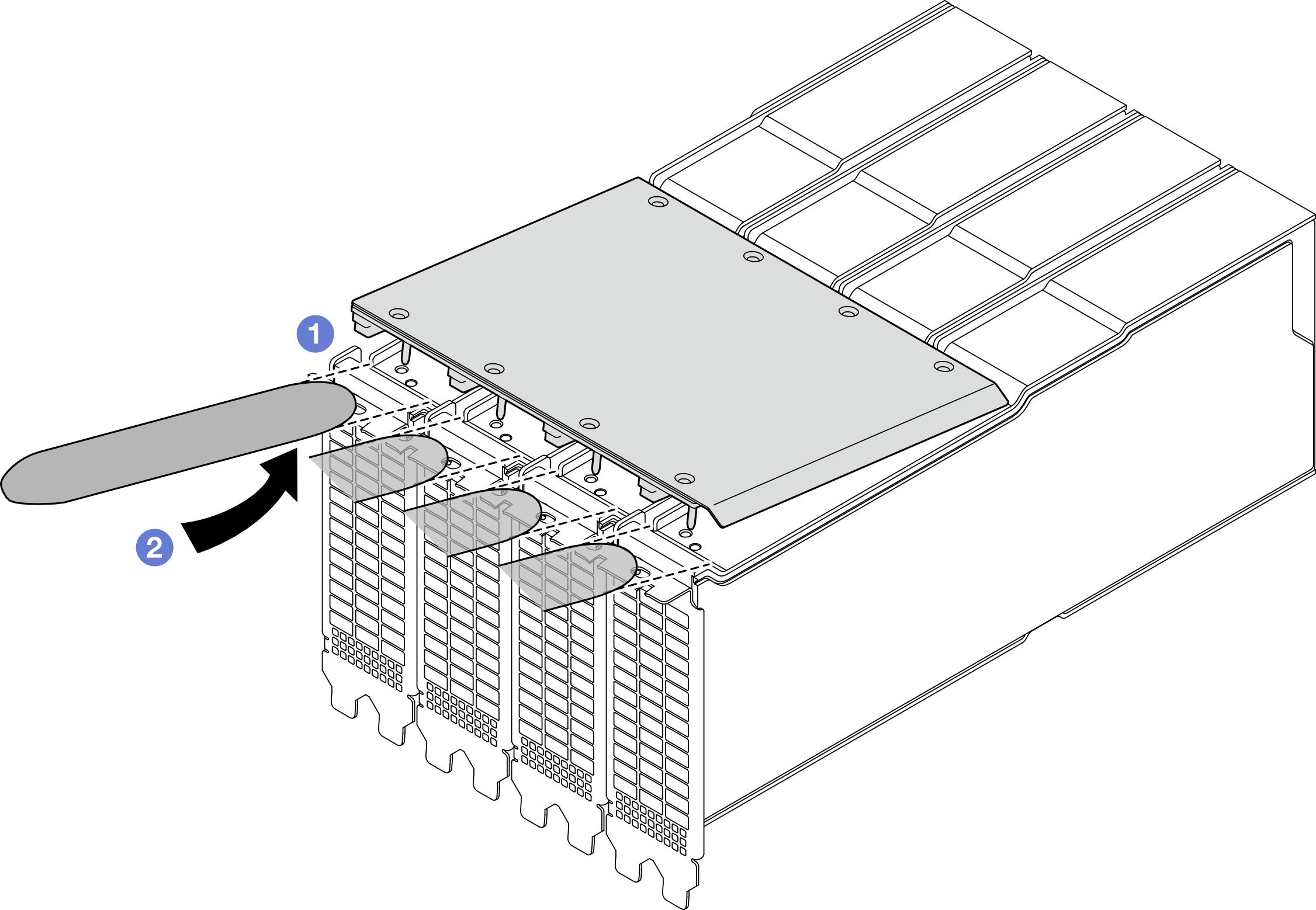

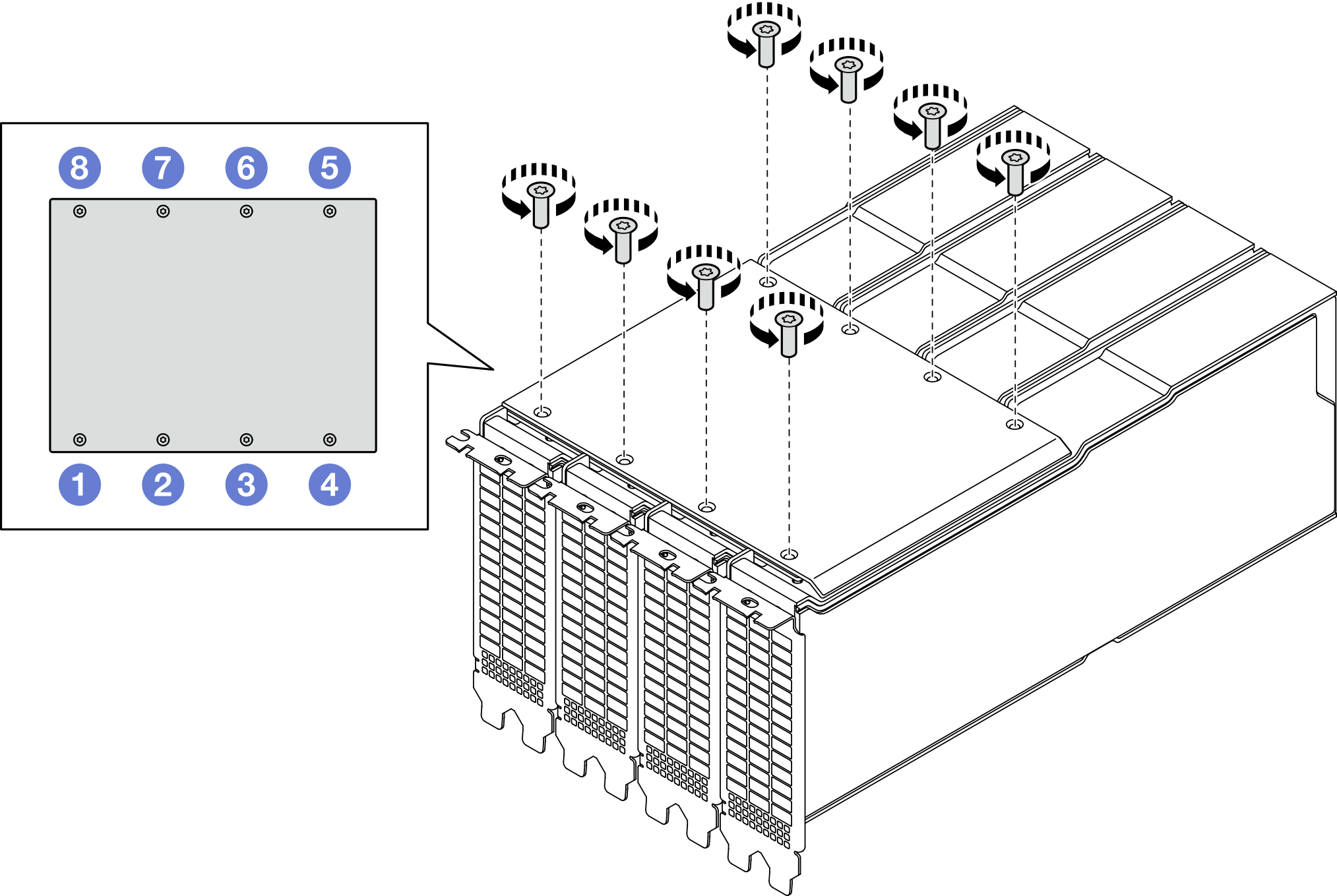

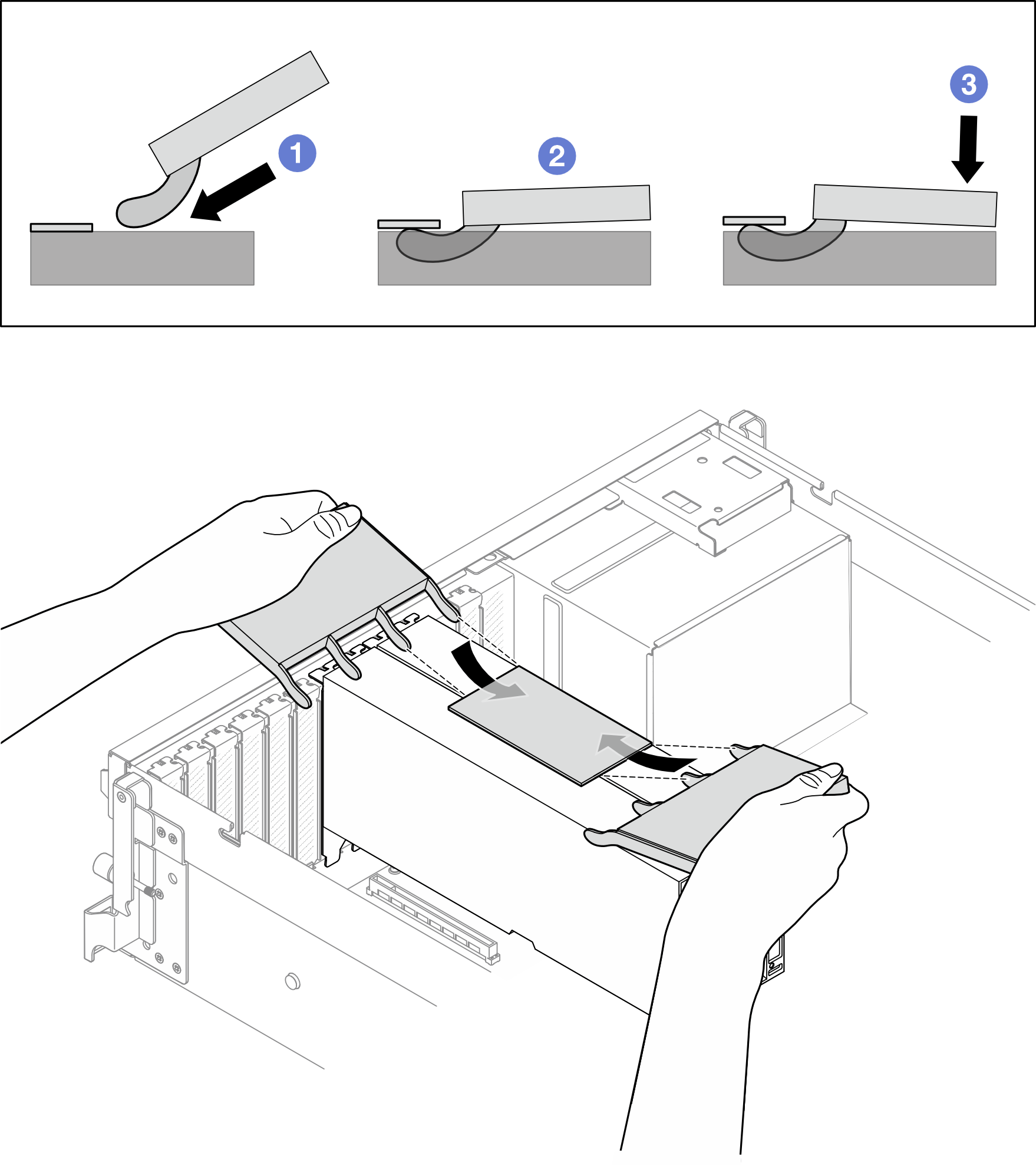

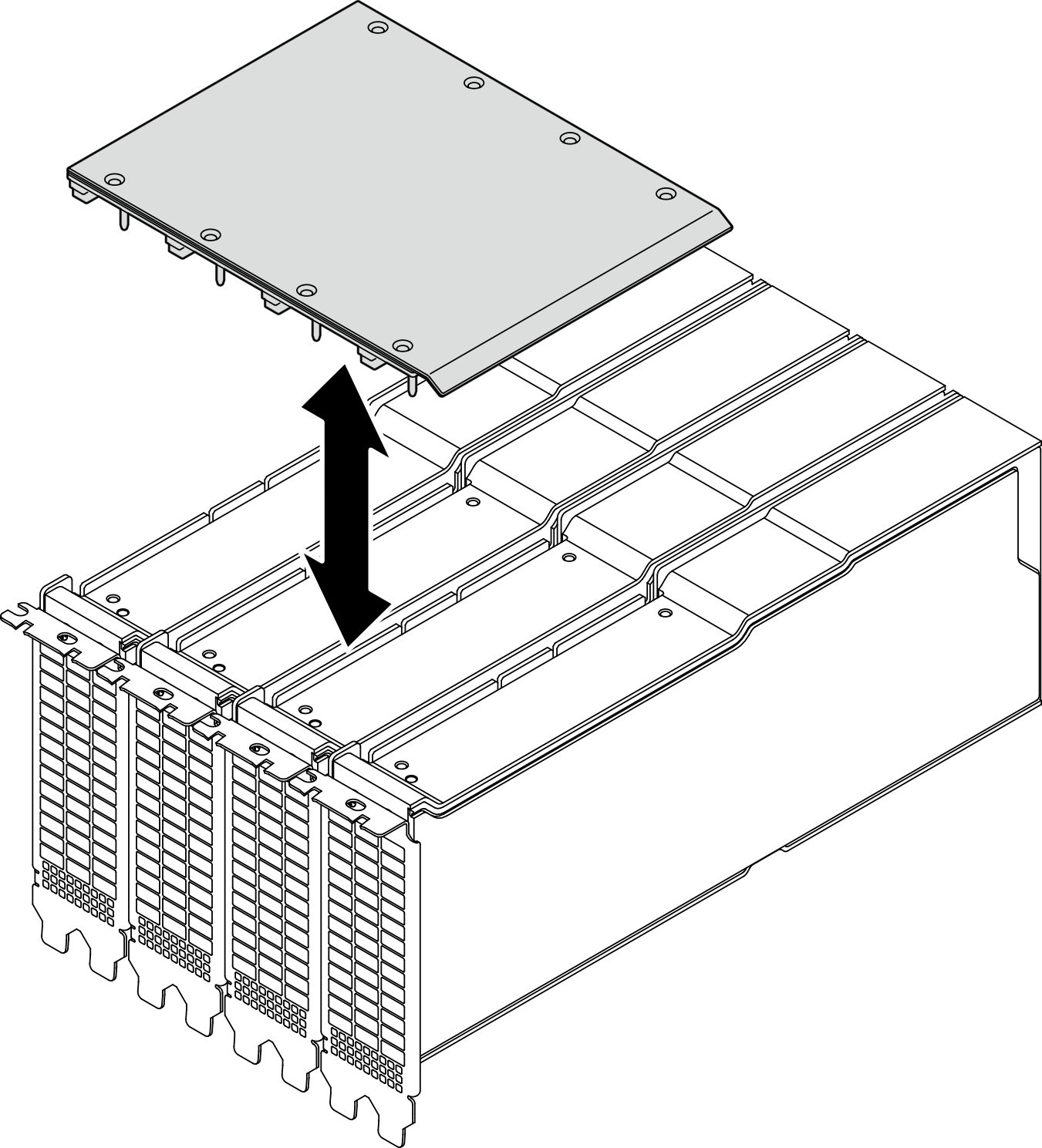

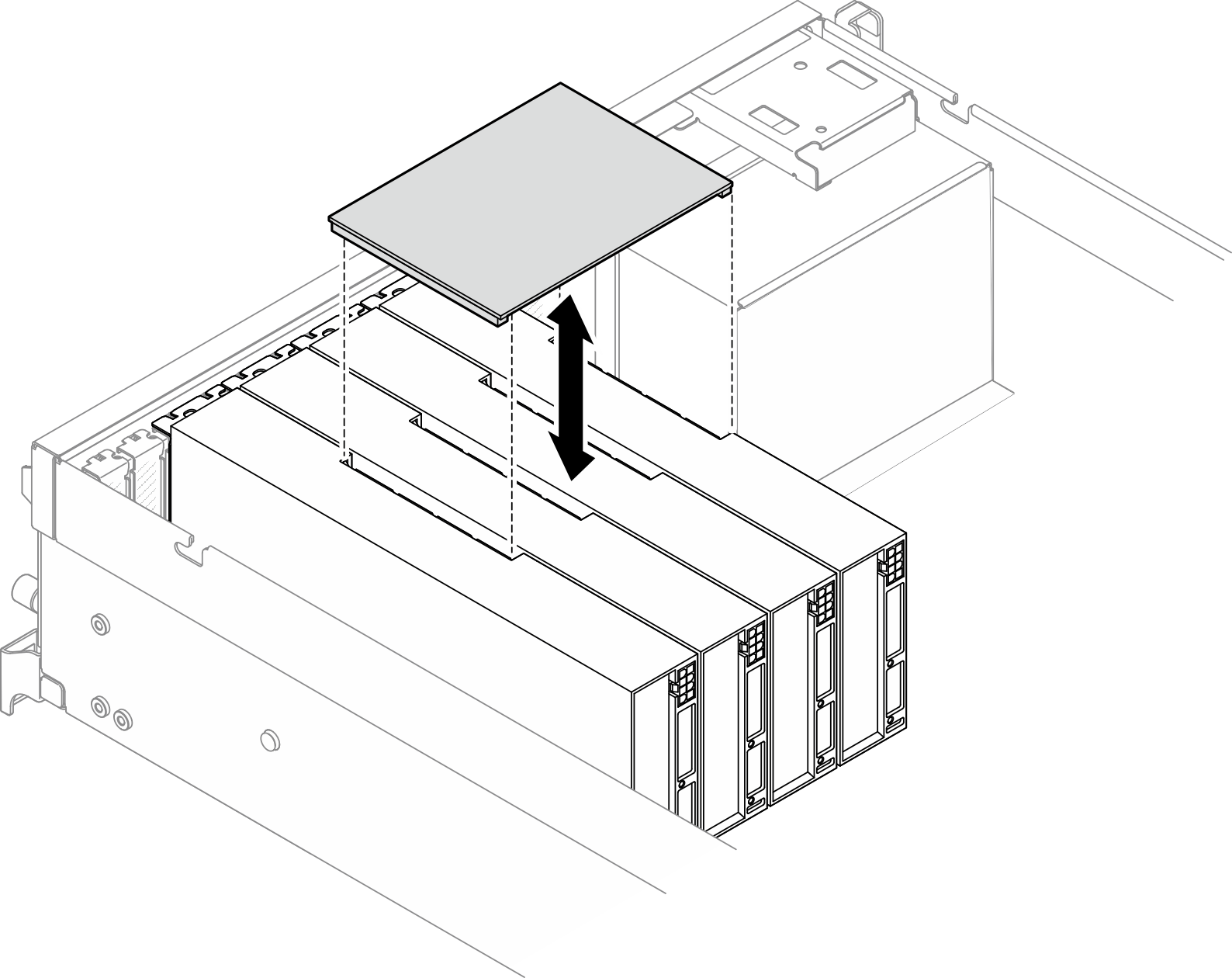

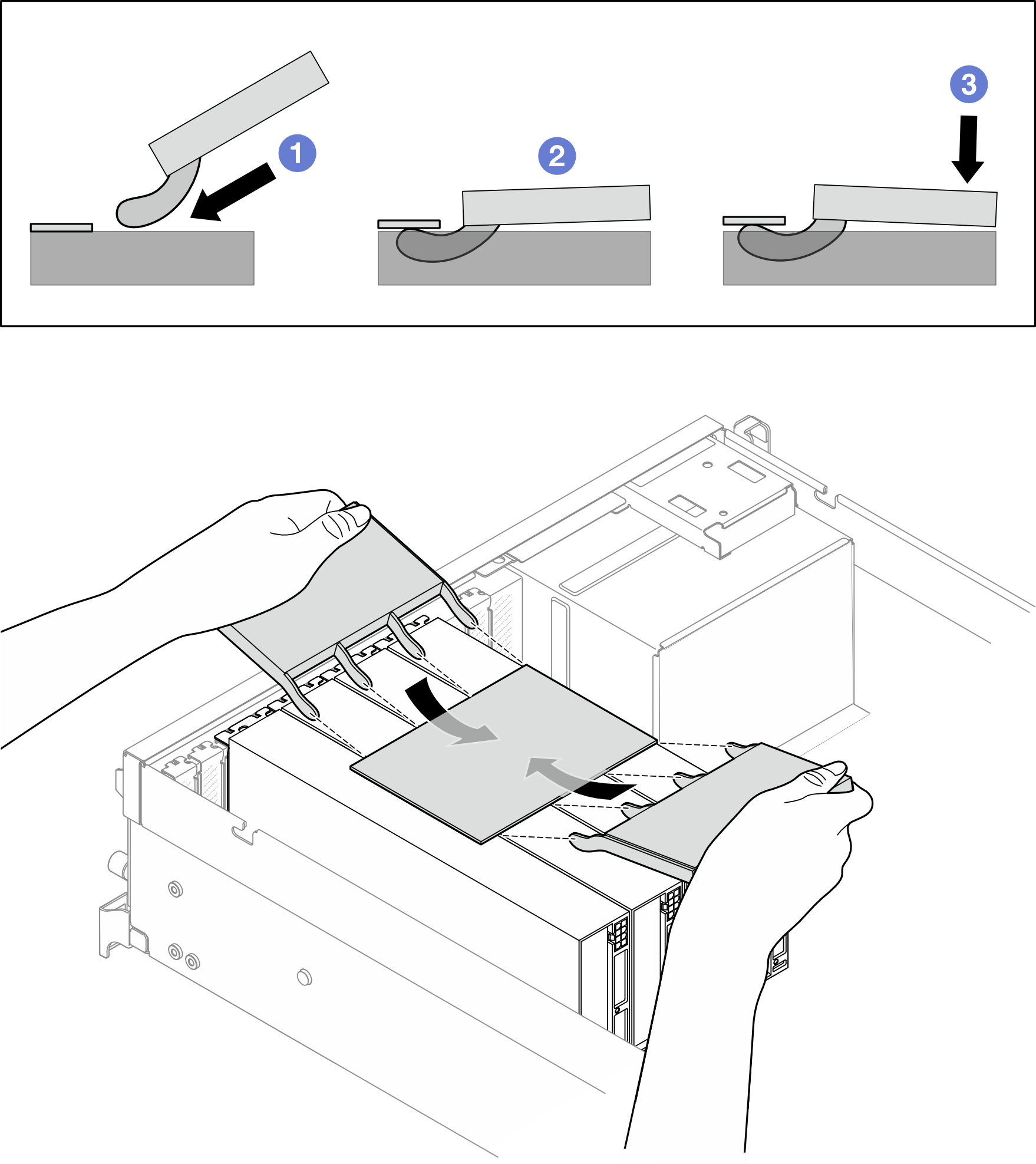

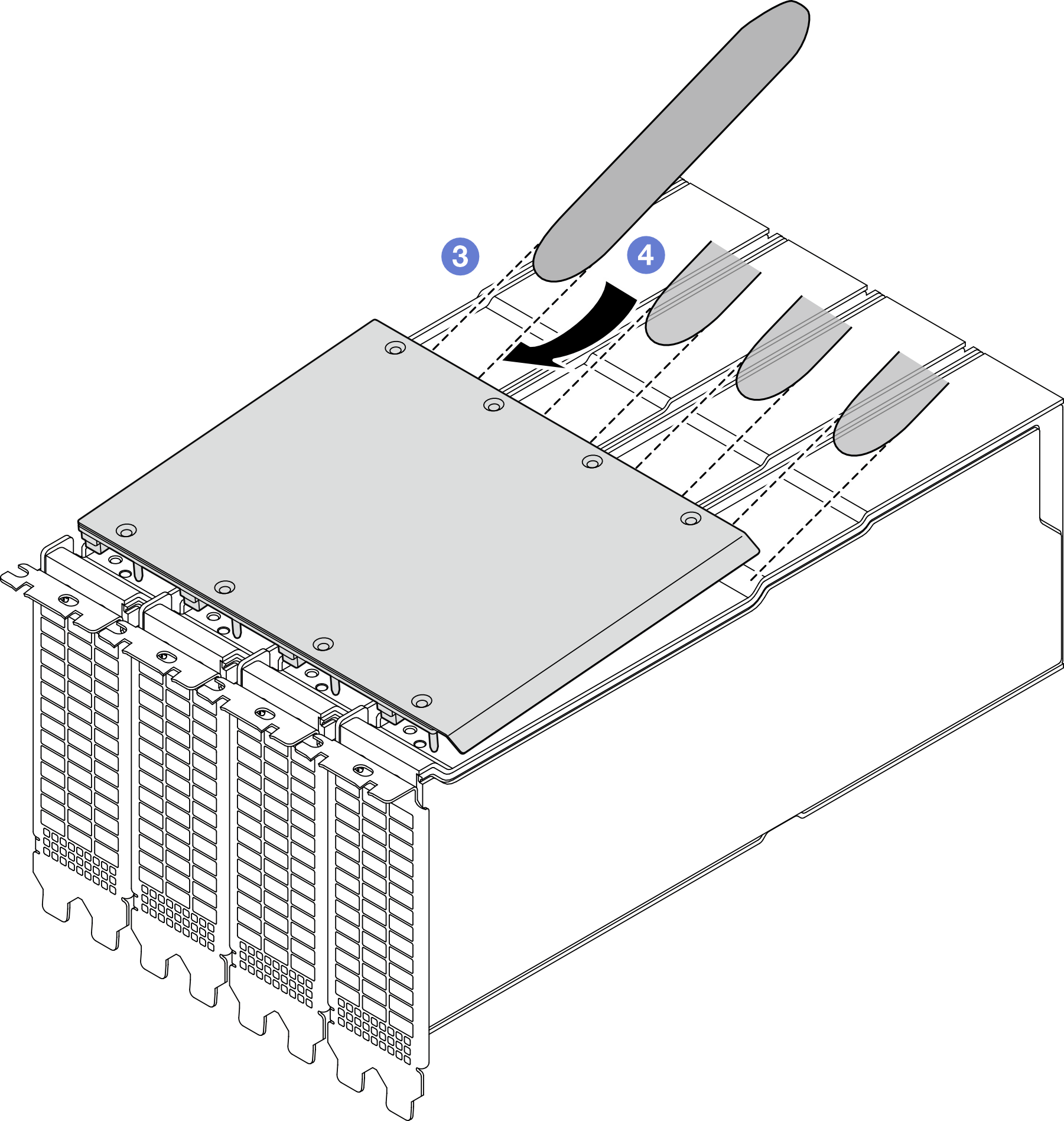

硬體更換程序4-DW GPU 型號/8-DW GPU 型號元件更換 GPU 配接卡鏈結橋接器卸下 GPU 配接卡鏈結橋接器本頁導覽卸下 GPU 配接卡鏈結橋接器請依照本節中的指示卸下 GPU 配接卡鏈結橋接器。關於此作業小心閱讀安裝準則和安全檢驗核對清單,確保工作時安全無虞。關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱從機架卸下伺服器。視特定類型而定,GPU 配接卡看起來可能與本節的圖例稍有不同。請遵循 GPU 配接卡隨附的任何文件中的其他指示。根據配置,選擇相應的卸下程序:AMD 4 插槽鏈結橋接器NVIDIA 2 插槽鏈結橋接器NVIDIA 2 路/4 路鏈結橋接器AMD 4 插槽鏈結橋接器註確保您已備妥可正確卸下元件的撬棒。程序卸下上蓋。(請參閱卸下上蓋)。卸下 GPU 配接卡鏈結橋接器。依照下圖所示順序鬆開八個螺絲。圖 1. 螺絲鬆開順序從 GPU 配接卡鬆開鏈結橋接器。 將撬棒插入鏈結橋接器前端和 GPU 配接卡之間的空間。 如圖所示,沿著鏈結橋接器的前端輕輕撬動。註在此步驟中,請勿完全撬開鏈結橋接器,以免損壞接頭。圖 2. 鬆開 GPU 配接卡鏈結橋接器 將撬棒插入鏈結橋接器後端和 GPU 配接卡之間的空間。 如圖所示,沿著鏈結橋接器的後端輕輕撬動。註在此步驟中,請勿完全撬開鏈結橋接器,以免損壞接頭。圖 3. 鬆開 GPU 配接卡鏈結橋接器重複步驟 i 和 ii,將鏈結橋接器的前端完全撬起。重複步驟 iiii 和 iv,將鏈結橋接器的後端完全撬起。從 GPU 配接卡卸下鏈結橋接器。圖 4. 卸下 GPU 配接卡鏈結橋接器在您完成之後如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。示範影片觀看 YouTube 上的程序NVIDIA 2 插槽鏈結橋接器註確保您已備妥可正確卸下元件的吸盤。程序卸下上蓋。(請參閱卸下上蓋)。卸下 GPU 配接卡鏈結橋接器。將吸盤按壓在GPU 配接卡鏈結橋接器上直到黏住GPU 配接卡鏈結橋接器。註視配置而定,GPU 配接卡上可能有一個或三個 GPU 配接卡鏈結橋接器。從 GPU 配接卡卸下所有 GPU 配接卡鏈結橋接器。圖 5. 卸下 GPU 配接卡鏈結橋接器將吸盤向上拉,然後從 GPU 同時卸下GPU 配接卡鏈結橋接器和吸盤。圖 6. 卸下 GPU 配接卡鏈結橋接器在您完成之後如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。示範影片觀看 YouTube 上的程序NVIDIA 2 路/4 路鏈結橋接器註確保您已備妥可正確卸下元件的兩個 NVIDIA 橋接器拆卸工具。程序卸下上蓋。(請參閱卸下上蓋)。卸下 GPU 配接卡鏈結橋接器。從 GPU 配接卡鬆開鏈結橋接器。 將兩個 NVIDIA 橋接器拆卸工具插入鏈結橋接器兩端和 GPU 配接卡之間的空間。 將掛鉤與鏈結橋接器的底部嚙合。 輕輕向下按壓拆卸工具,使鏈結橋接器脫離 GPU 配接卡。註確保使用兩個拆卸工具同時鬆開鏈結橋接器的兩端,以避免傾斜造成接頭損壞。圖 7. 鬆開 GPU 配接卡鏈結橋接器 - 2 路鏈結橋接器圖 8. 鬆開 GPU 配接卡鏈結橋接器 - 4 路鏈結橋接器從 GPU 配接卡卸下鏈結橋接器。圖 9. 卸下 GPU 配接卡鏈結橋接器 - 2 路鏈結橋接器圖 10. 卸下 GPU 配接卡鏈結橋接器 - 4 路鏈結橋接器在您完成之後如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。示範影片觀看 YouTube 上的程序提供意見回饋
