Extracción de un puente de enlace del adaptador de GPU
Siga las instrucciones que aparecen en esta sección para quitar un puente de enlace del adaptador de GPU.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
- Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor de un bastidor.
- En función del tipo específico, el adaptador de GPU podría tener un aspecto ligeramente diferente del que presentan las ilustraciones de esta sección.
- Siga las instrucciones adicionales que se incluyen en la documentación que se incluye con el adaptador de GPU.
En función de la configuración, seleccione los procedimientos de extracción correspondientes:
Puente de enlace de 4 ranuras AMD
Nota
Asegúrese de tener una espátula disponible para quitar el componente correctamente.
Procedimiento
- Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
- Quite el puente de enlace del adaptador de GPU.

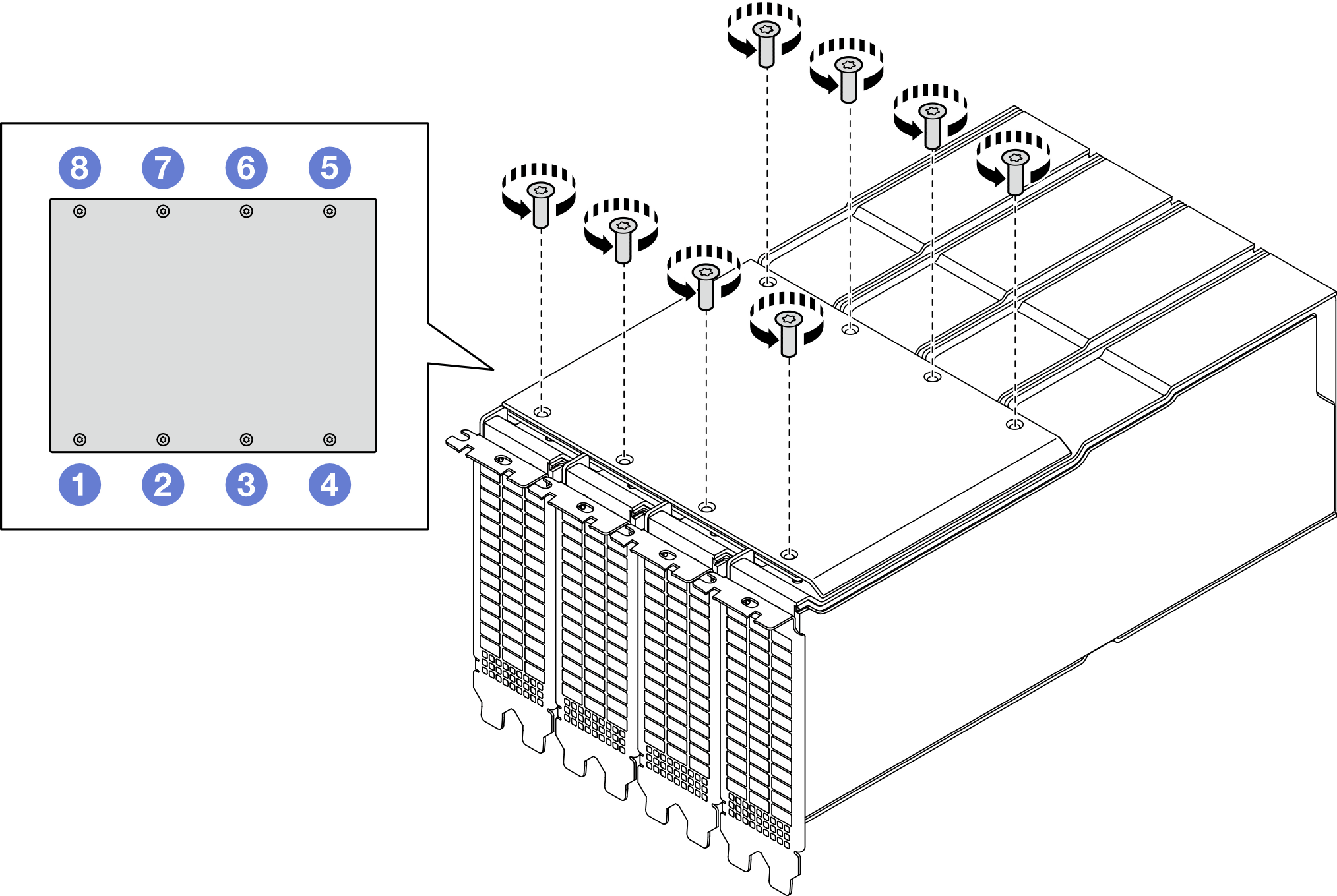

- Suelte los ocho tornillos en la secuencia que se muestra en la siguiente ilustración.Figura 1. Secuencia de afloje de tornillos
- Desenganche el puente de enlace de los adaptadores GPU.

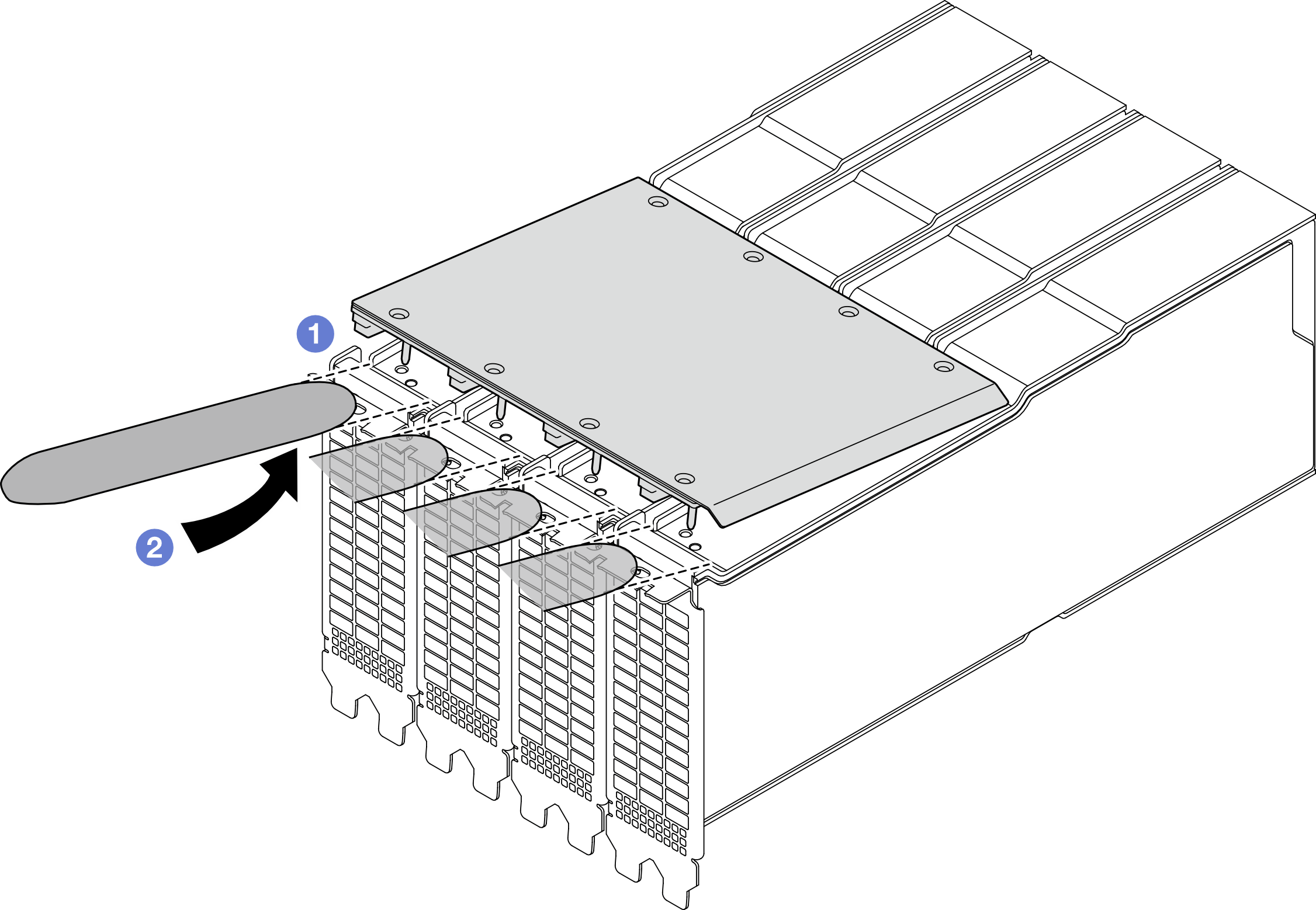

Inserte la espátula en el espacio entre la parte frontal del puente de enlace y los adaptadores GPU.
Haga palanca suavemente a lo largo de la parte frontal del puente de enlace tal como se muestra.NotaNo haga palanca completamente en el puente de enlace en este paso para evitar dañar los conectores.Figura 2. Desenganche del puente de enlace del adaptador de GPU

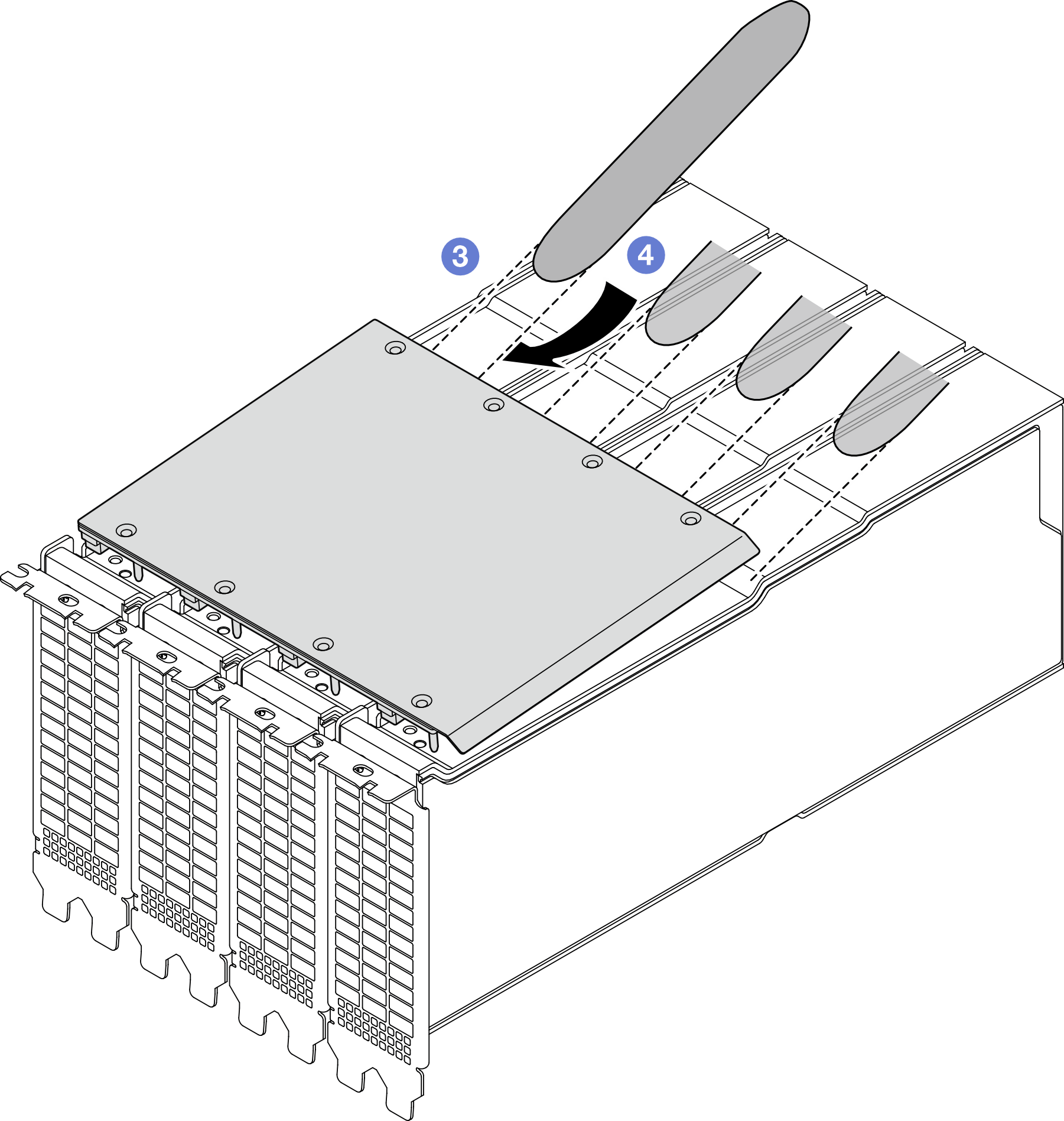

Inserte la espátula en el espacio entre la parte posterior del puente de enlace y los adaptadores GPU.
Haga palanca suavemente a lo largo de la parte posterior del puente de enlace tal como se ilustra.NotaNo haga palanca completamente en el puente de enlace en este paso para evitar dañar los conectores.Figura 3. Desenganche del puente de enlace del adaptador de GPU
- Repita los pasos i y ii para desenganchar completamente la parte frontal del puente de enlace.
- Repita los pasos iiii y iv para desenganchar completamente la parte posterior del puente de enlace.
- Quite el puente de enlace de los adaptadores GPU.Figura 4. Extracción de un puente de enlace del adaptador de GPU
- Suelte los ocho tornillos en la secuencia que se muestra en la siguiente ilustración.
Después de finalizar
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Video de demostración
Puente de enlace de 2 ranuras NVIDIA
Nota
Asegúrese de tener una ventosa disponible para quitar correctamente el componente.
Procedimiento
- Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
- Quite la Puente de enlace del adaptador de GPU.
- Presione la ventosa contra el Puente de enlace del adaptador de GPU hasta que se adhiera al Puente de enlace del adaptador de GPU.NotaEn función de la configuración, es posible que haya uno o tres puentes de enlace del adaptador de GPU en los adaptadores de GPU. Quite todos los puentes de enlace del adaptador de GPU de los adaptadores GPU.Figura 5. Extracción del Puente de enlace del adaptador de GPU
- Tire de la ventosa y quite el Puente de enlace del adaptador de GPU junto con la ventosa de las GPU.Figura 6. Extracción del Puente de enlace del adaptador de GPU
Después de finalizar
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Video de demostración
Puente de enlace de 2 vías/4 vías NVIDIA
Nota
Asegúrese de tener a mano dos herramientas de extracción de puentes NVIDIA para quitar correctamente el componente.
Procedimiento
- Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
- Quite el puente de enlace del adaptador de GPU.
- Desenganche el puente de enlace de los adaptadores GPU.

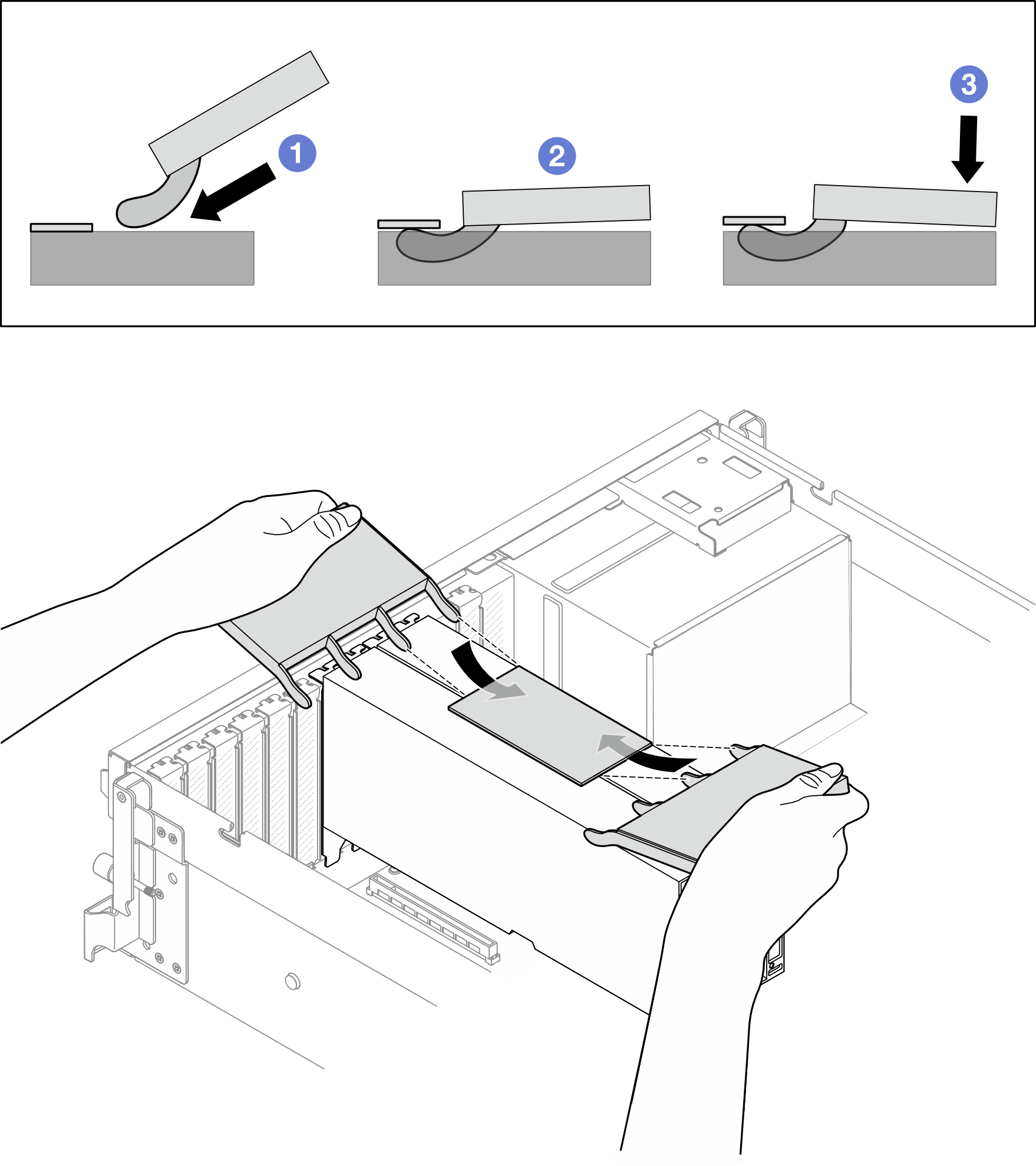

- Inserte las dos herramientas de extracción de puentes NVIDIA en el espacio entre ambos extremos del puente de enlace y los adaptadores GPU.
- Enganche los ganchos con la parte inferior del puente de enlace.
- Presione suavemente las herramientas de extracción hacia abajo para desenganchar el puente de enlace de los adaptadores GPU.NotaAsegúrese de utilizar dos herramientas de extracción para desenganchar ambos extremos del puente de enlace al mismo tiempo y así evitar que se inclinen y puedan dañar los conectores.Figura 7. Desenganche del puente de enlace del adaptador de GPU: puente de enlace de 2 vías
Figura 8. Desenganche del puente de enlace del adaptador de GPU: puente de enlace de 4 vías
- Quite el puente de enlace de los adaptadores GPU.Figura 9. Extracción del puente de enlace del adaptador de GPU: puente de enlace de 2 vías
Figura 10. Extracción del puente de enlace del adaptador de GPU: puente de enlace de 4 vías
- Desenganche el puente de enlace de los adaptadores GPU.
Después de finalizar
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Video de demostración
