安装 GPU 适配器桥接器
按照本节中的说明安装 GPU 适配器桥接器。
关于本任务
注意
根据配置，选择相应的安装过程：
AMD 4 插槽桥接器
过程
注
安装 GPU 适配器桥接器以连接下列 GPU 适配器：
- GPU 1、GPU 2、GPU 3 和 GPU 4
- GPU 5、GPU 6、GPU 7 和 GPU 8
- 将 GPU 适配器桥接器上的导销与 GPU 适配器上的导孔对齐；然后，轻轻地将桥接器放在 GPU 适配器上。图 1. 安装 GPU 适配器桥接器

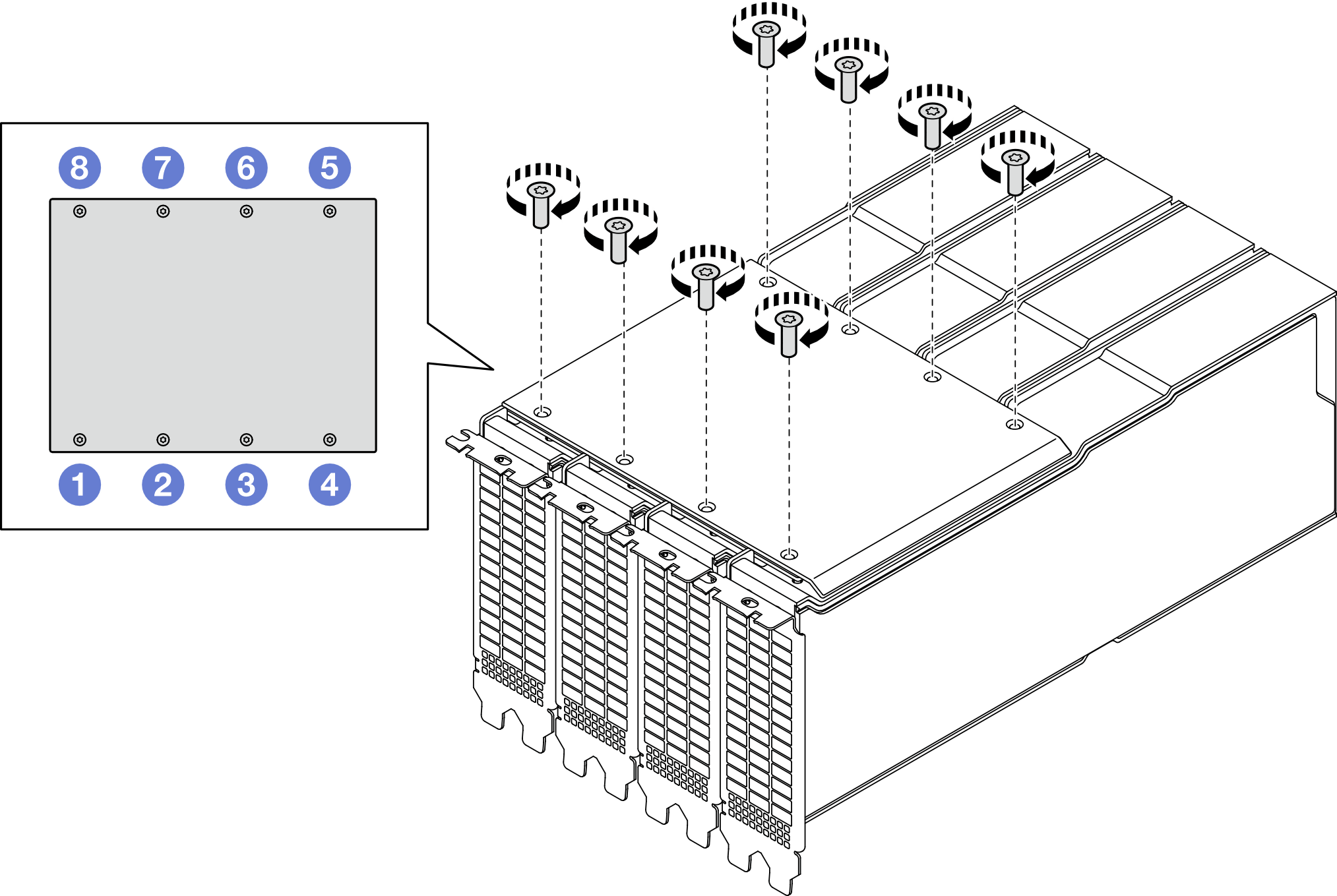

- 按照下图所示的顺序拧紧八颗螺钉。图 2. 螺钉拧紧顺序
NVIDIA 2 插槽桥接器
过程
注
安装 GPU 适配器桥接器，以连接下列 GPU 对：
- GPU 1 和 GPU 2
- GPU 3 和 GPU 4
- GPU 5 和 GPU 6
- GPU 7 和 GPU 8

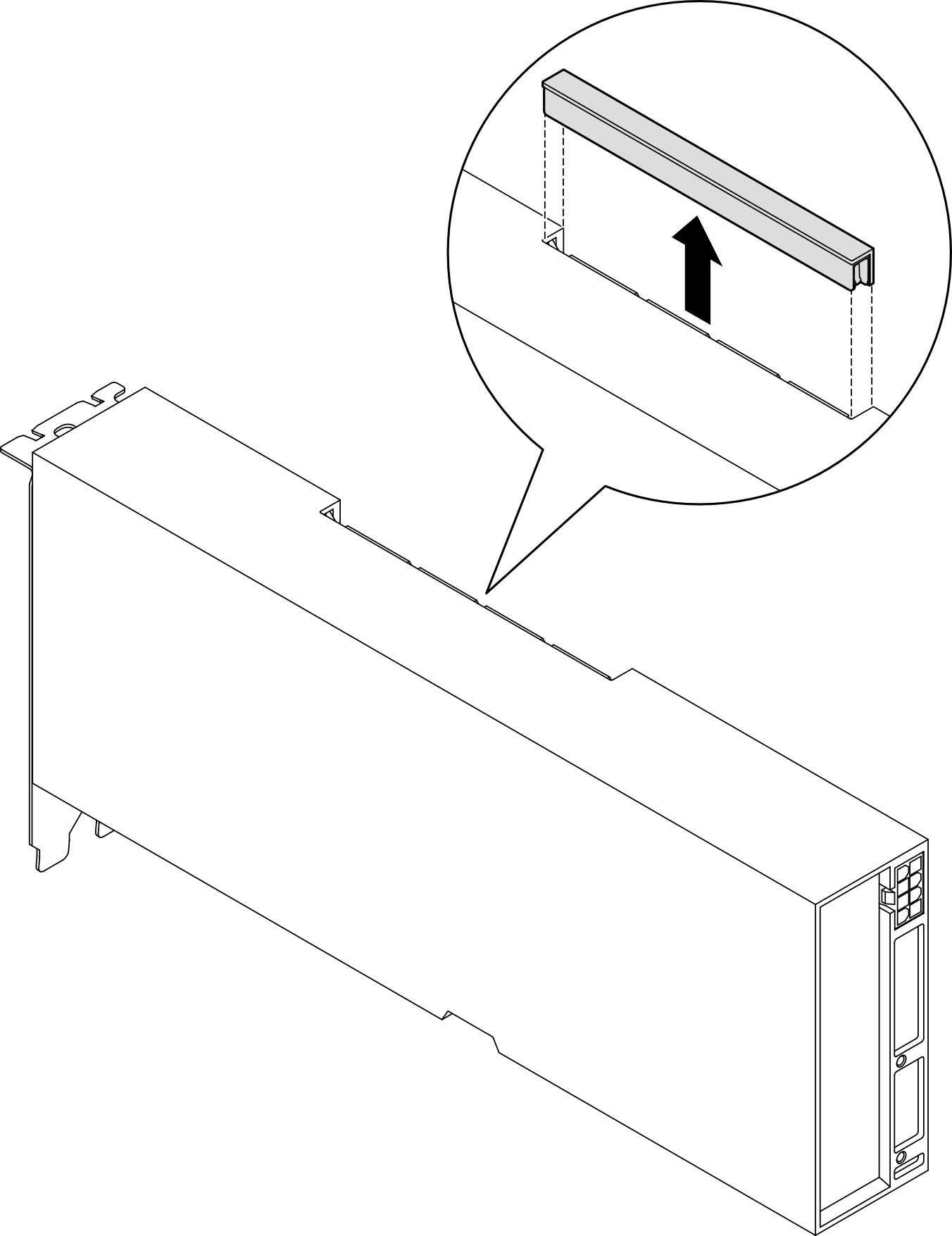

- 从 GPU 适配器上卸下链路接口盖。图 3. 卸下链路接口盖
- 将 GPU 适配器桥接器与 GPU 适配器上的链路接口对齐；然后，将 GPU 适配器桥接器安装到 GPU 适配器上，直至其“咔嗒”一声锁定到位。注根据配置，GPU 适配器上可能有一个或三个 GPU 适配器桥接器。链接 GPU 对时，必须链接 GPU 适配器上的所有链路接口。图 4. 安装 GPU 适配器桥接器
NVIDIA 2 路/4 路桥接器
过程
注
安装 GPU 适配器桥接器以连接下列 GPU 适配器：
- 2 路桥接器：
- GPU 1 和 GPU 2
- GPU 3 和 GPU 4
- GPU 5 和 GPU 6
- GPU 7 和 GPU 8
- 4 路桥接器：
- GPU 1、GPU 2、GPU 3 和 GPU 4
- GPU 5、GPU 6、GPU 7 和 GPU 8
- 从 GPU 适配器上卸下链路接口盖。图 5. 卸下链路接口盖
- 将桥接器与 GPU 适配器上的链路接口对齐；然后，将桥接器安装到 GPU 适配器，直至其“咔嗒”一声锁定到位。图 6. 安装 GPU 适配器桥接器 - 2 路桥接器
图 7. 安装 GPU 适配器桥接器 - 4 路桥接器
