Rimozione della scheda I/O di sistema

Seguire le istruzioni per rimuovere la scheda I/O di sistema, nota anche come DC-SCM (Datacenter Secure Control Module).

Informazioni su questa attività

Importante
  • Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

  • Quando si rimuovono i moduli di memoria, etichettare il numero di slot di ciascun modulo di memoria, rimuovere quindi tutti i moduli di memoria dall'assieme della scheda di sistema e metterli da parte su una superficie antistatica per la reinstallazione.

  • Quando si scollegano i cavi, annotare i cavi e i connettori a cui è collegato il cavo e utilizzare l'elenco di controllo per il cablaggio, una volta installato il nuovo assieme della scheda di sistema.

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Se il server è installato in un rack, rimuoverlo. Vedere Rimozione del server dalle guide.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Eseguire il backup delle impostazioni UEFI e XCC. Vedere Comandi OneCLI per il salvataggio delle impostazioni di configurazione e Utilizzo di XCC per il backup della configurazione BMC.
    2. Eseguire il backup della chiave FoD, se presente.
    3. Rimuovere le unità di alimentazione. Vedere Rimozione di un'unità di alimentazione hot-swap.
    4. Rimuovere i moduli OCP se necessario. Vedere Rimozione di un modulo OCP.
    5. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
    6. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
    7. Rimuovere le ventole e l'alloggiamento della ventola. Vedere Rimozione di una ventola e Rimozione dell'alloggiamento della ventola.
    8. Rimuovere il deflettore d'aria anteriore. Vedere Rimozione del deflettore d'aria anteriore.
    9. Rimuovere le schede verticali PCIe. Vedere Rimozione di una scheda verticale PCIe.
    10. Rimuovere il deflettore d'aria posteriore. Vedere Rimozione del deflettore d'aria posteriore.
    11. Rimuovere lo switch di intrusione. Vedere Rimozione dello switch di intrusione.
    12. Rimuovere la scheda di distribuzione dell'alimentazione. Vedere Rimozione della scheda di distribuzione dell'alimentazione.
    13. Rimuovere i PHM. Vedere Rimozione di un processore e un dissipatore di calore.
    14. Rimozione dei Lenovo Processor Neptune Core Module. Vedere Rimozione del Lenovo Processor Neptune Core Module.
    15. Assicurarsi di etichettare il numero di slot su ciascun modulo di memoria, quindi rimuovere tutti i moduli di memoria dall'assieme della scheda di sistema e metterli da parte su una superficie antistatica per la reinstallazione. Vedere Rimozione di un modulo di memoria.
      Importante
      Si consiglia di stampare il layout degli slot del modulo di memoria come riferimento.
    16. Rimuovere la scheda MicroSD, vedere Rimozione della scheda MicroSD.
  2. Scollegare tutti i cavi dall'assieme della scheda di sistema. Quando si scollegano i cavi, annotare i cavi e i connettori a cui sono collegati i cavi e utilizzare l'elenco di controllo per il cablaggio, una volta installato il nuovo assieme della scheda di sistema.
  3. Rimuovere l'assieme della scheda di sistema.
    1. Tirare verso l'alto la manopola posteriore per rilasciare l'assieme della scheda di sistema.
    2. Afferrare la maniglia di sollevamento anteriore e la manopola posteriore, quindi far scorrere l'assieme della scheda di sistema verso la parte anteriore dello chassis.
    3. Mantenere la maniglia di sollevamento anteriore e la manopola posteriore, quindi sollevare l'assieme della scheda di sistema per estrarlo dallo chassis.
      Nota
      La maniglia di sollevamento serve solo a rimuovere l'assieme della scheda di sistema. Non tentare di sollevare l'intero server con questa maniglia.

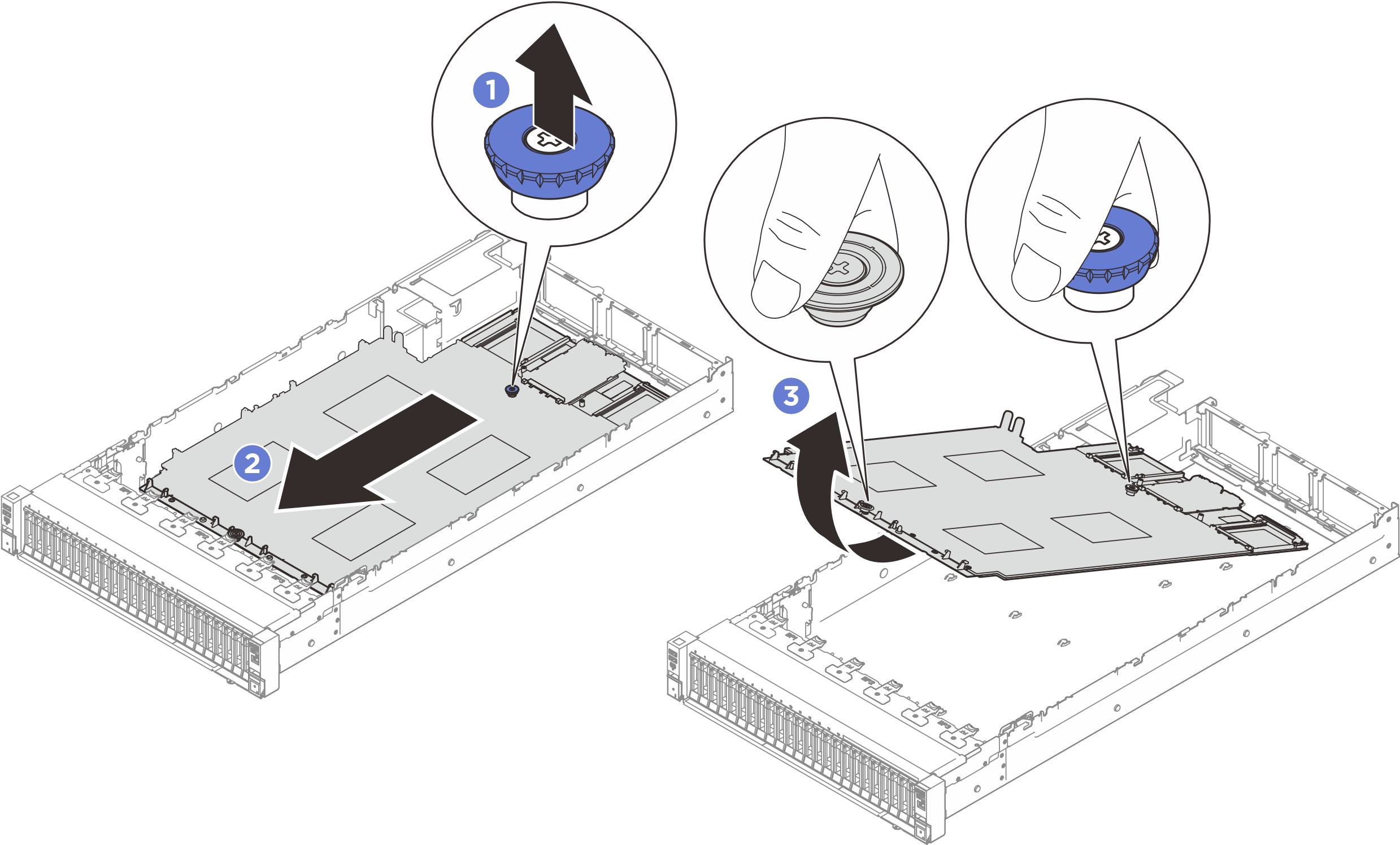

      Figura 1. Rimozione dell'assieme della scheda di sistema
      System board assembly removal
  4. Separare la scheda I/O di sistema dalla scheda del processore.
    1. Rimuovere le viti che fissano la scheda I/O di sistema.
    2. Afferrare la maniglia sulla scheda I/O e tirare la scheda I/O verso l'esterno per sganciarla dalla scheda del processore.
    Nota
    Per evitare che il contatto della scheda I/O venga danneggiato, afferrare la maniglia sulla scheda I/O ed estrarla verso l'esterno. Durante l'estrazione, assicurarsi che la scheda I/O rimanga il più possibile in posizione orizzontale.

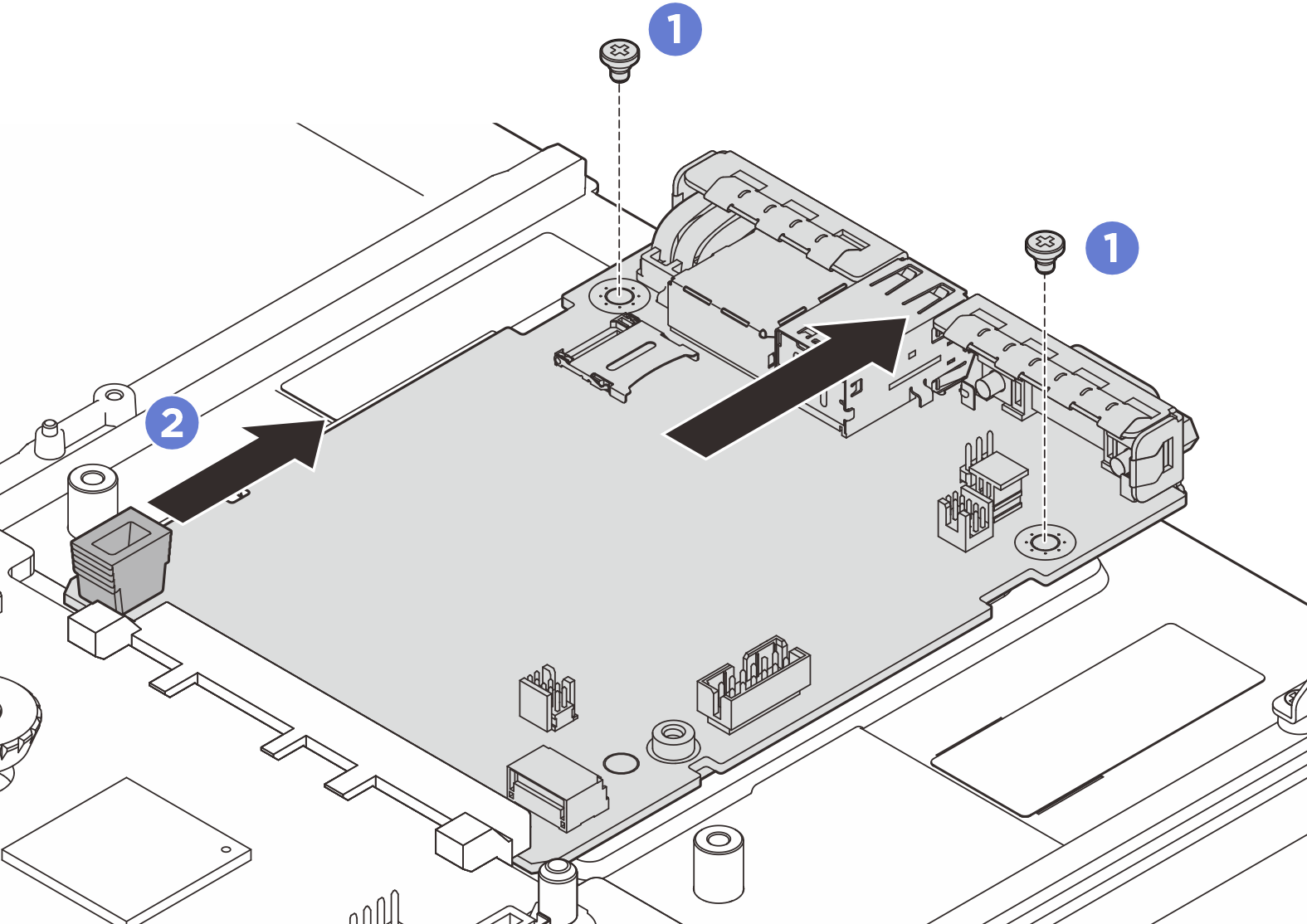

    Figura 2. Rimozione della scheda I/O di sistema
    System I/O board removal

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

Video dimostrativo

Guardare la procedura su YouTube
