卸下系統 I/O 板

請依照指示卸下系統 I/O 板，又稱為資料中心安全控制模組 (DC-SCM)。

程序

1. 為此作業做好準備。
   1. 備份 UEFI 設定和 XCC 設定。請參閱儲存配置設定的 OneCLI 指令和使用 XCC 備份 BMC 配置。
   2. 備份 FoD 金鑰（如果有的話）。
   3. 卸下電源供應器。請參閱卸下熱抽換電源供應器。
   4. 如有需要，請卸下 OCP 模組。請參閱卸下 OCP 模組。
   5. 卸下前方上蓋。請參閱卸下前方上蓋。
   6. 卸下後方上蓋。請參閱卸下後方上蓋。
   7. 卸下風扇和風扇機盒。請參閱卸下風扇和卸下風扇機盒。
   8. 卸下前方空氣擋板。請參閱卸下前方空氣擋板。
   9. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
   10. 卸下後方空氣擋板。請參閱卸下後方空氣擋板。
   11. 卸下入侵開關。請參閱卸下入侵開關。
   12. 卸下電源配送板。請參閱卸下電源配送板。
   13. 卸下 PHM。請參閱卸下處理器和散熱槽。
   14. 卸下 Lenovo Processor Neptune Core Module。請參閱卸下 Lenovo Processor Neptune Core Module。
   15. 請確定在每個記憶體模組上貼上插槽號碼標籤，從主機板組件卸下所有記憶體模組，並將其放置在防靜電平面上，以供重新安裝。請參閱卸下記憶體模組。
       重要

       建議列印出記憶體模組插槽的佈置，以供參考。
   16. 卸下 MicroSD 卡，請參閱卸下 MicroSD 卡。
2. 從主機板組件拔掉所有纜線。拔掉纜線時，使用清單記錄每條纜線和纜線所連接的接頭，並在安裝新主機板組件後，使用該記錄做為佈線核對清單。
3. 卸下主機板組件。
   1. 將後方柱塞向上拉以鬆開主機板組件。
   2. 抓住前方上拉把手和後方柱塞，然後將主機板組件向機箱正面滑動。
   3. 握住前方上拉把手和後方柱塞，然後將主機板組件從機箱中取出。
      註

      上拉把手僅供卸下主機板組件使用。請勿嘗試用它提起整部伺服器。

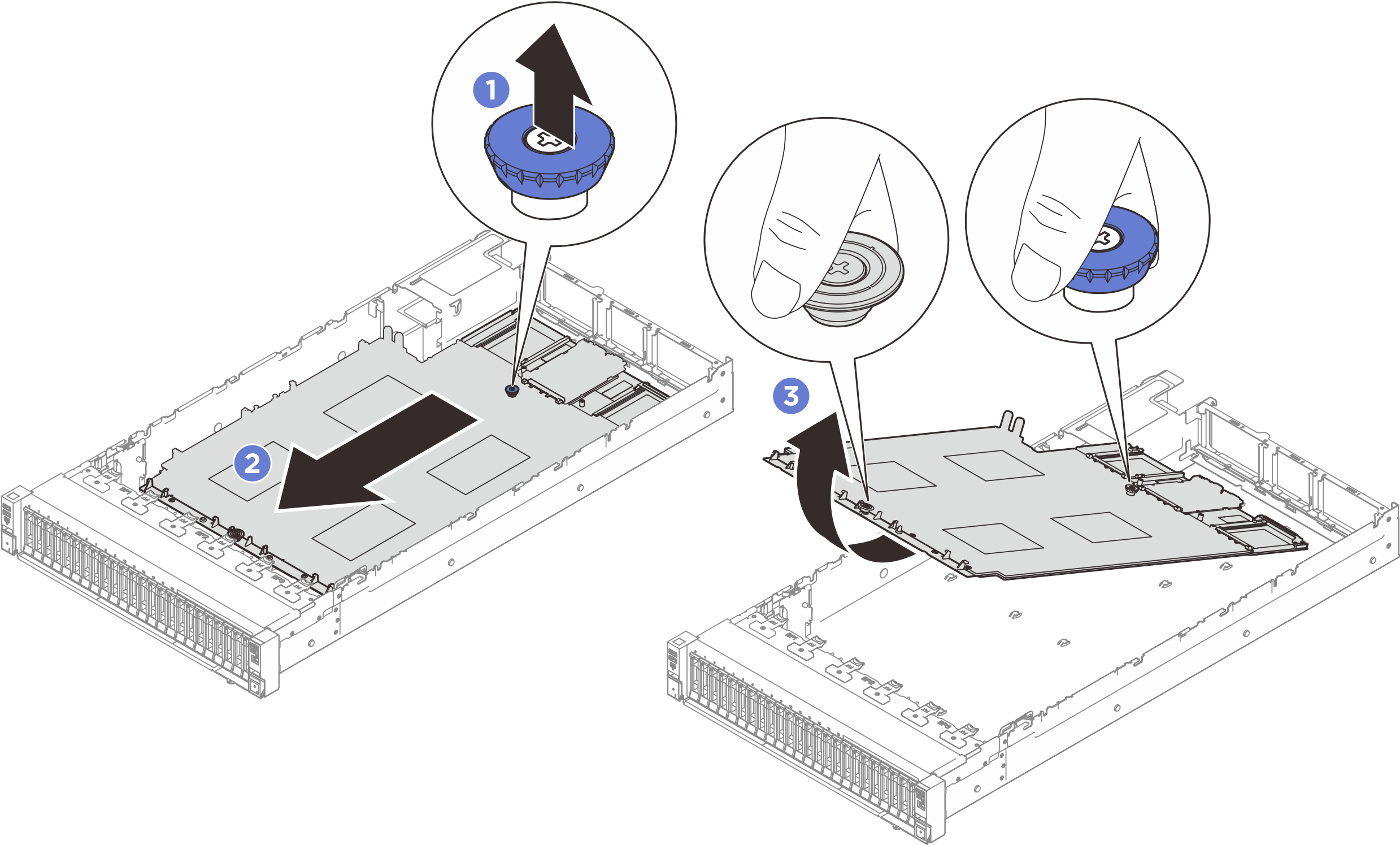

      圖 1. 卸下主機板組件


4. 將系統 I/O 板與處理器板分開。
   1. 卸下用來固定系統 I/O 板的螺絲。
   2. 捏住 I/O 板上的把手，然後向外拉 I/O 板，使其與處理器板分離。
   註

   為防止 I/O 板的接點損壞，請捏住 I/O 板上的把手，然後將 I/O 板向外拉出。在整個拉動過程中，確保 I/O 板盡可能保持水平。

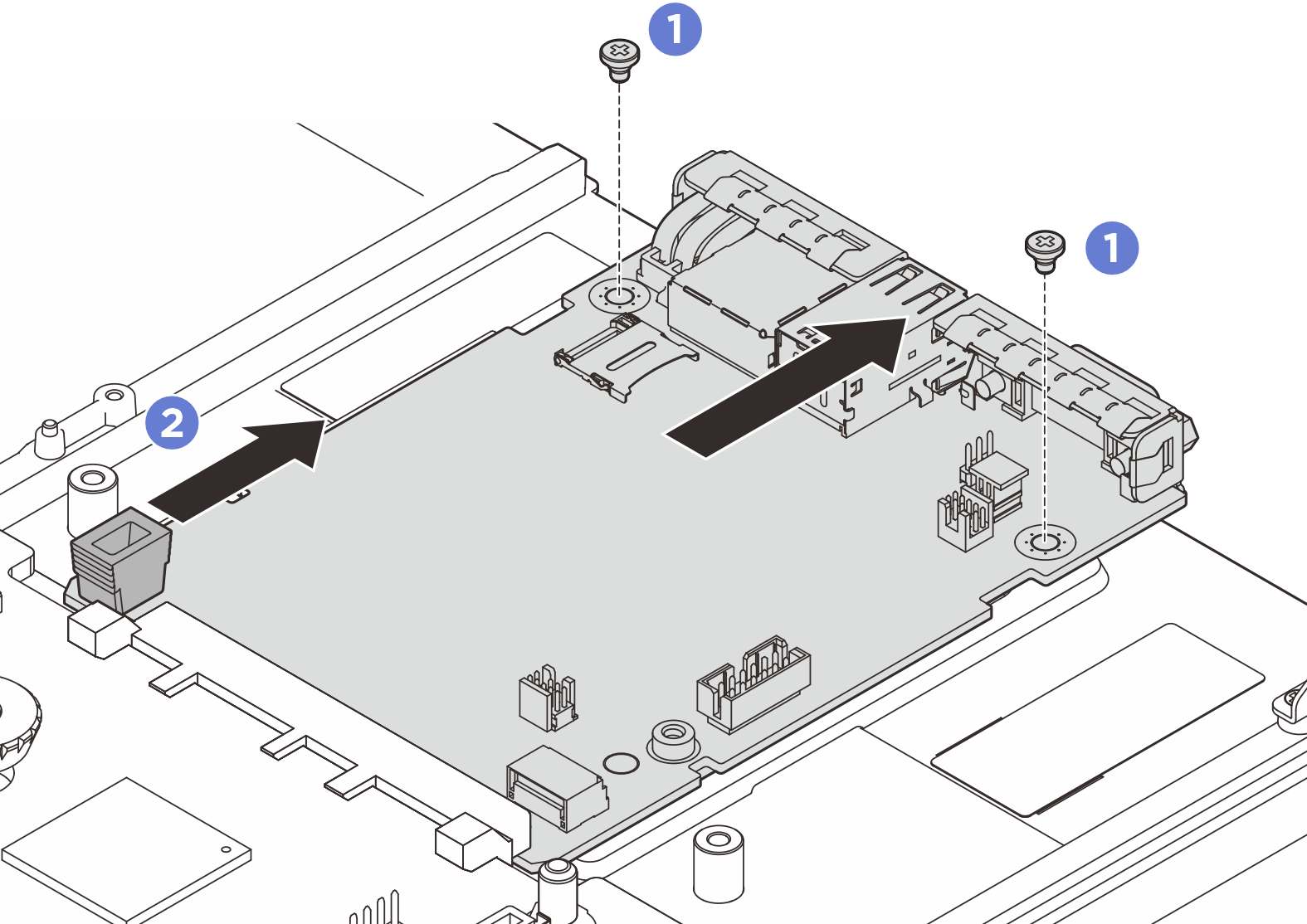

   圖 2. 卸下系統 I/O 板
