システム I/O ボードの取り外し

所定の手順に従って、システム I/O ボード (データセンター・セキュア・コントロール・モジュール (DC-SCM) とも呼ばれます) を取り外します。

手順

1. このタスクの準備をします。
   1. Lenovo XClarity Controller IP アドレス、重要プロダクト・データ、およびサーバーのマシン・タイプ、型式番号、シリアル番号、固有 ID、資産タグなどのすべてのシステム構成情報を記録します。
   2. 該当する場合は、Lenovo Features on Demand アクティベーション・キーをエクスポートします。Lenovo XClarity Controller ポータル・ページ でサーバーと互換性のある XCC に関する資料のライセンス管理セクションを参照してください。
   3. OneCLI コマンドまたは XCC アクションを実行して、UEFI および XCC の設定をバックアップします。構成設定をバックアップする OneCLI コマンド、または XCC を使用した構成のバックアップを参照してください。
   4. システム・イベント・ログを外部メディアに保存します。
   5. サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
   6. パワー・サプライ・ユニットを取り外します。ホット・スワップ・パワー・サプライ・ユニットの取り外しを参照してください。
   7. 必要があれば、OCP モジュールを取り外します。OCP モジュールの取り外しを参照してください。
   8. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
   9. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
   10. ファンおよびファン・ケージを取り外します。ファンの取り外しおよびファン・ケージの取り外しを参照してください。
   11. 前面エアー・バッフルを取り外します。前面エアー・バッフルの取り外しを参照してください。
   12. PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
   13. 背面エアー・バッフルを取り外します。背面エアー・バッフルの取り外しを参照してください。
   14. 侵入検出スイッチを取り外します。侵入検出スイッチの取り外しを参照してください。
   15. 分電盤を取り外します。分電盤の取り外しを参照してください。
   16. PHM を取り外します。プロセッサーとヒートシンクの取り外し を参照してください。
   17. Lenovo Processor Neptune Core Module を取り外します。Lenovo Processor Neptune Core Module の取り外しを参照してください。
   18. 各メモリー・モジュールにスロット番号のラベルを付けて、システム・ボード・アセンブリーからすべてのメモリー・モジュールを取り外し、再取り付け用に静電防止板の上に置きます。メモリー・モジュールの取り外しを参照してください。
       重要

       メモリー・モジュール・スロットのレイアウトを印刷し、参照することをお勧めします。
   19. MicroSD カードを取り外します。MicroSD カードの取り外しを参照してください。
2. システム・ボード・アセンブリーからすべてのケーブルを切り離します。ケーブルを切り離す際には、各ケーブルのリストを作成し、ケーブルが接続されているコネクターを記録してください。また、新しいシステム・ボード・アセンブリーを取り付けた後に、その記録をケーブル配線チェックリストとして使用してください。
3. システム・ボード・アセンブリーを取り外します。
   1. 背面プランジャーを引き上げ、システム・ボード・アセンブリーを外します。
   2. 前面リフティング・ハンドルと背面プランジャーをつかみ、システム・ボード・アセンブリーをシャーシの前面に向けてスライドさせます。
   3. 前面リフティング・ハンドルと背面プランジャーを持ち、システム・ボード・アセンブリーを持ち上げてシャーシから取り出します。
      注

      このリフティング・ハンドルはシステム・ボード・アセンブリーの取り外し専用です。これを使用してサーバー全体を持ち上げようとしないでください。

      図 1. システム・ボード・アセンブリーの取り外し


4. システム I/O ボードをプロセッサー・ボードから取り外します。
   1. システム I/O ボードを固定しているねじを取り外します。
   2. I/O ボードのハンドルをつまみ、I/O ボードを外側に引き、プロセッサー・ボードから外します。
   注

   I/O ボードの接点が損傷しないように、I/O ボードのハンドルをつまんで I/O ボードを外側に引き出します。引き上げ操作が終わるまで、I/O ボードをできる限り水平に保つ必要があります。

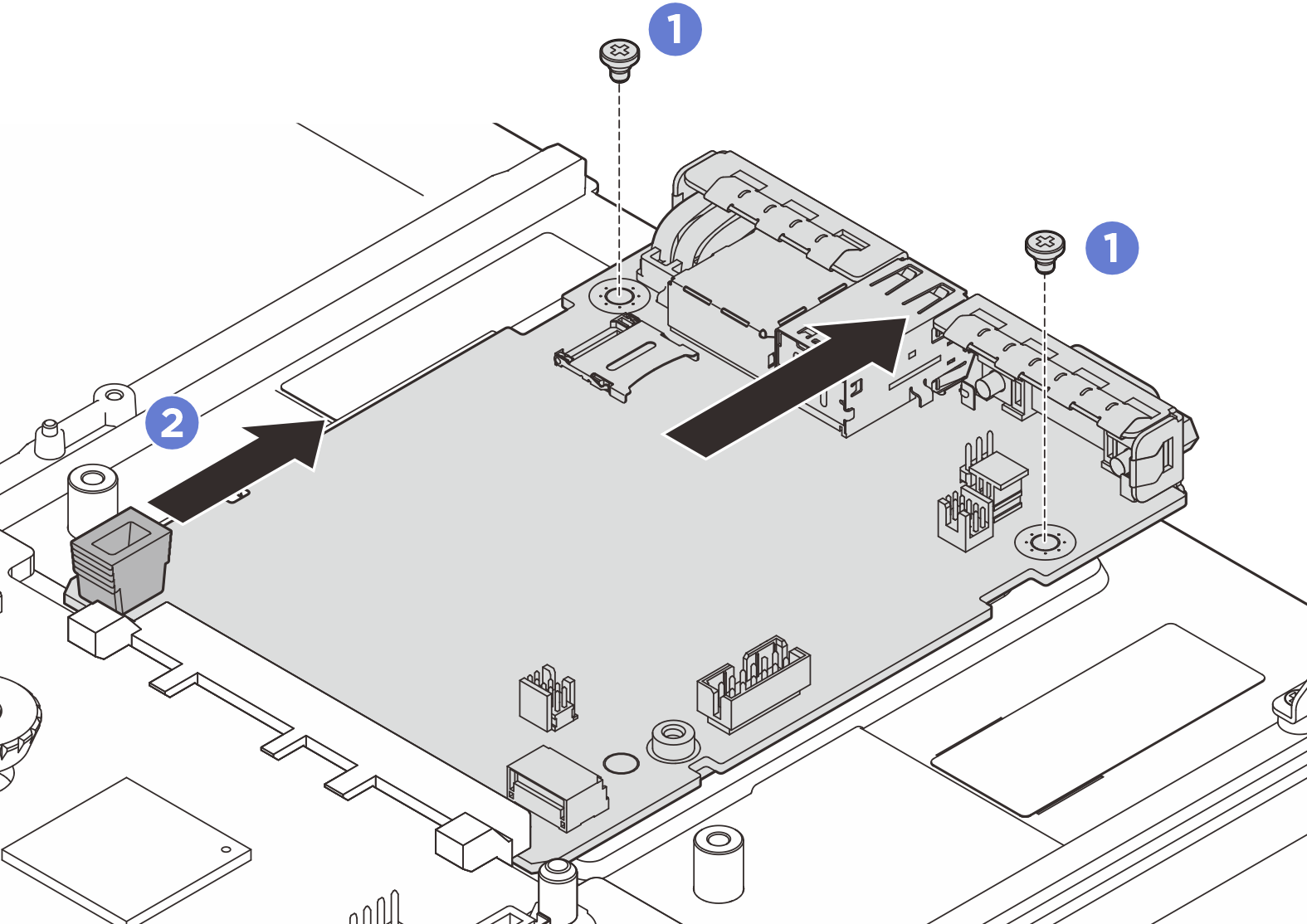

   図 2. システム I/O ボードの取り外し
