Снятие системной платы ввода-вывода

Следуйте инструкциям по снятию системной платы ввода-вывода, также известной как модуль безопасного управления центром обработки данных (DC-SCM).

Об этой задаче

Важное замечание

  • Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

  • При снятии модулей памяти укажите на каждом из них номер гнезда, снимите все модули памяти с блока материнской платы и положите их на антистатическую поверхность для последующей установки.

  • При отключении кабелей создайте список всех кабелей и запишите разъемы, к которым они подключены. Используйте эти сведения в качестве контрольного списка кабелей после установки нового блока материнской платы.

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Если сервер установлен в стойку, извлеките его оттуда. См. раздел Снятие сервера с направляющих.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Создайте резервную копию параметров UEFI и параметров XCC. См. разделы Команды OneCLI для сохранения параметров конфигурации и Использование XCC для резервного копирования конфигурации BMC.
    2. Создайте резервную копию ключа FoD, если есть.
    3. Снимите модули блока питания. См. раздел Снятие оперативно заменяемого блока питания.
    4. При необходимости снимите модули OCP. См. раздел Снятие модуля OCP.
    5. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
    6. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
    7. Снимите вентиляторы и отсек вентиляторов. См. разделы Снятие вентилятора и Снятие отсека вентиляторов.
    8. Снимите передний дефлектор. См. раздел Снятие переднего дефлектора.
    9. Снимите платы-адаптеры Riser PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
    10. Снимите задний дефлектор. См. раздел Снятие заднего дефлектора.
    11. Снимите датчик вмешательства. См. раздел Снятие датчика вмешательства.
    12. Снимите плату распределения питания. См. раздел Снятие платы распределения питания.
    13. Снимите модули PHM. См. раздел Снятие процессора и радиатора.
    14. Снимите модули Lenovo Processor Neptune Core Module. См. раздел Снятие Lenovo Processor Neptune Core Module.
    15. Укажите номер гнезда на каждом модуле памяти, снимите все модули памяти с блока материнской платы и разместите их на антистатической поверхности для последующей установки. См. раздел Снятие модуля памяти.
      Важное замечание
      Рекомендуется распечатать расположение гнезд модулей памяти для справки.
    16. Извлеките карту MicroSD (см. раздел Извлечение карты MicroSD).
  2. Отключите все кабели от блока материнской платы. При отключении кабелей создайте их список и запишите разъемы, к которым они подключены. Используйте эти сведения в качестве контрольного списка кабелей после установки нового блока материнской платы.
  3. Снимите блок материнской платы.
    1. Потяните вверх задний рычаг, чтобы освободить блок материнской платы.
    2. Возьмитесь за переднюю подъемную ручку и задний рычаг и сдвиньте блок материнской платы в направлении передней части рамы.
    3. Удерживая переднюю подъемную ручку и задний рычаг, снимите блок материнской платы с рамы, подняв его.
      Прим.
      Подъемная ручка нужна только для снятия блока материнской платы. Не пытайтесь поднять с ее помощью весь сервер.

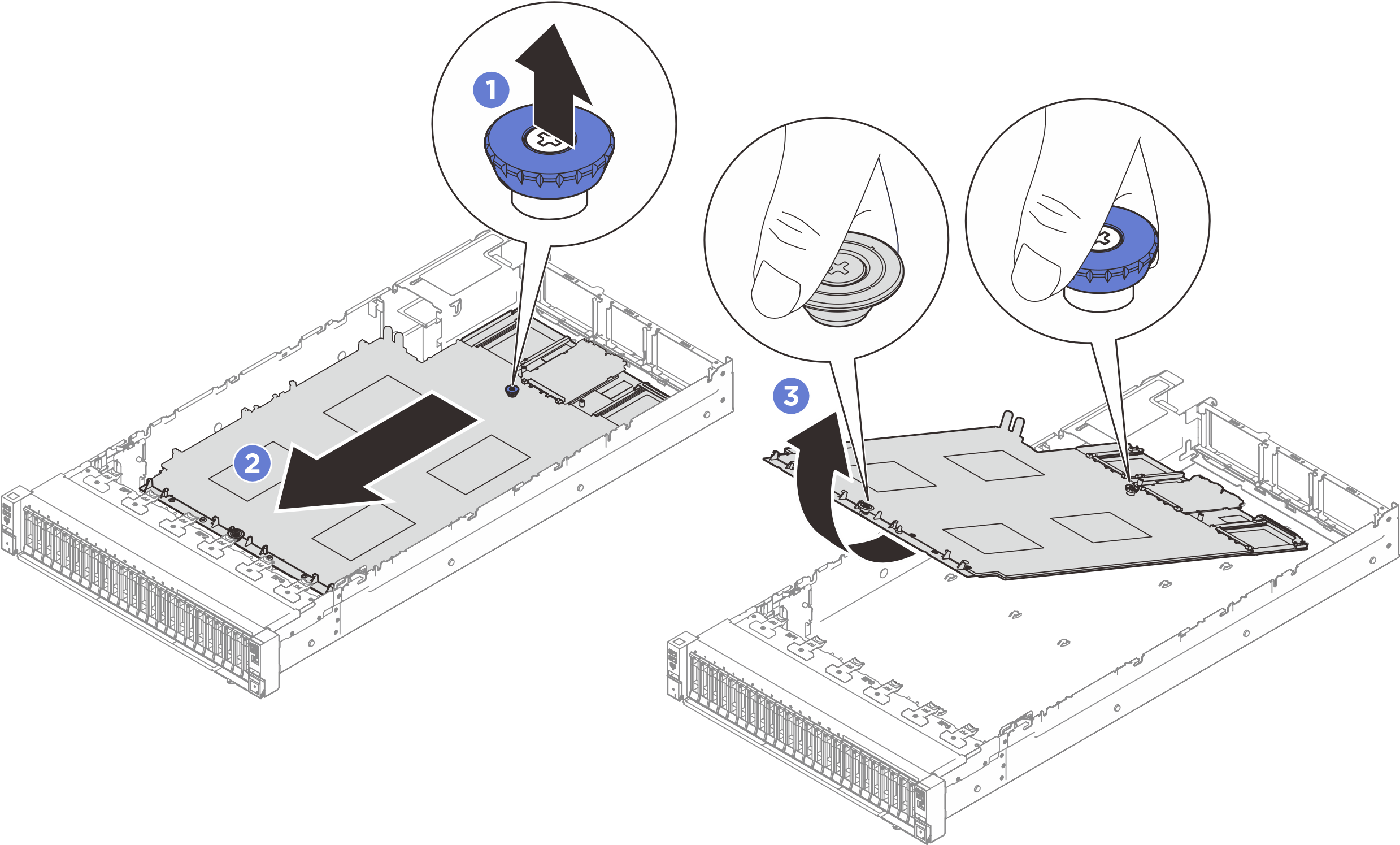

      Рис. 1. Снятие блока материнской платы
      System board assembly removal
  4. Снимите системную плату ввода-вывода с процессорной платы.
    1. Открутите винты, фиксирующие системную плату ввода-вывода.
    2. Сожмите ручку на плате ввода-вывода и потяните плату в направлении наружу, чтобы отсоединить ее от процессорной платы.
    Прим.
    Чтобы не повредить контакт платы ввода-вывода, сожмите ручку на плате ввода-вывода, а затем переместите плату в направлении наружу. При перемещении платы ввода-вывода в направлении наружу следите за тем, чтобы она оставалась в горизонтальном положении.
    Рис. 2. Снятие системной платы ввода-вывода
    System I/O board removal

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
