Установка системной платы ввода-вывода

В этом разделе приведены инструкции по установке системной платы ввода-вывода, также известной как модуль безопасного управления центром обработки данных (DC-SCM).

Об этой задаче

Важное замечание
Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Установите системную плату ввода-вывода.
    1. Совместите контакты на системной плате ввода-вывода с гнездами на процессорной плате, а затем нажмите на системную плату ввода-вывода обеими руками и слегка вставьте ее в разъем.
      Прим.
      Во избежание повреждения контактов системной платы ввода-вывода она должна быть правильно совмещена с разъемом на процессорной плате и во время вставки оставаться в горизонтальном положении.
    2. Закрепите системную плату ввода-вывода на несущем листовом металле винтами.

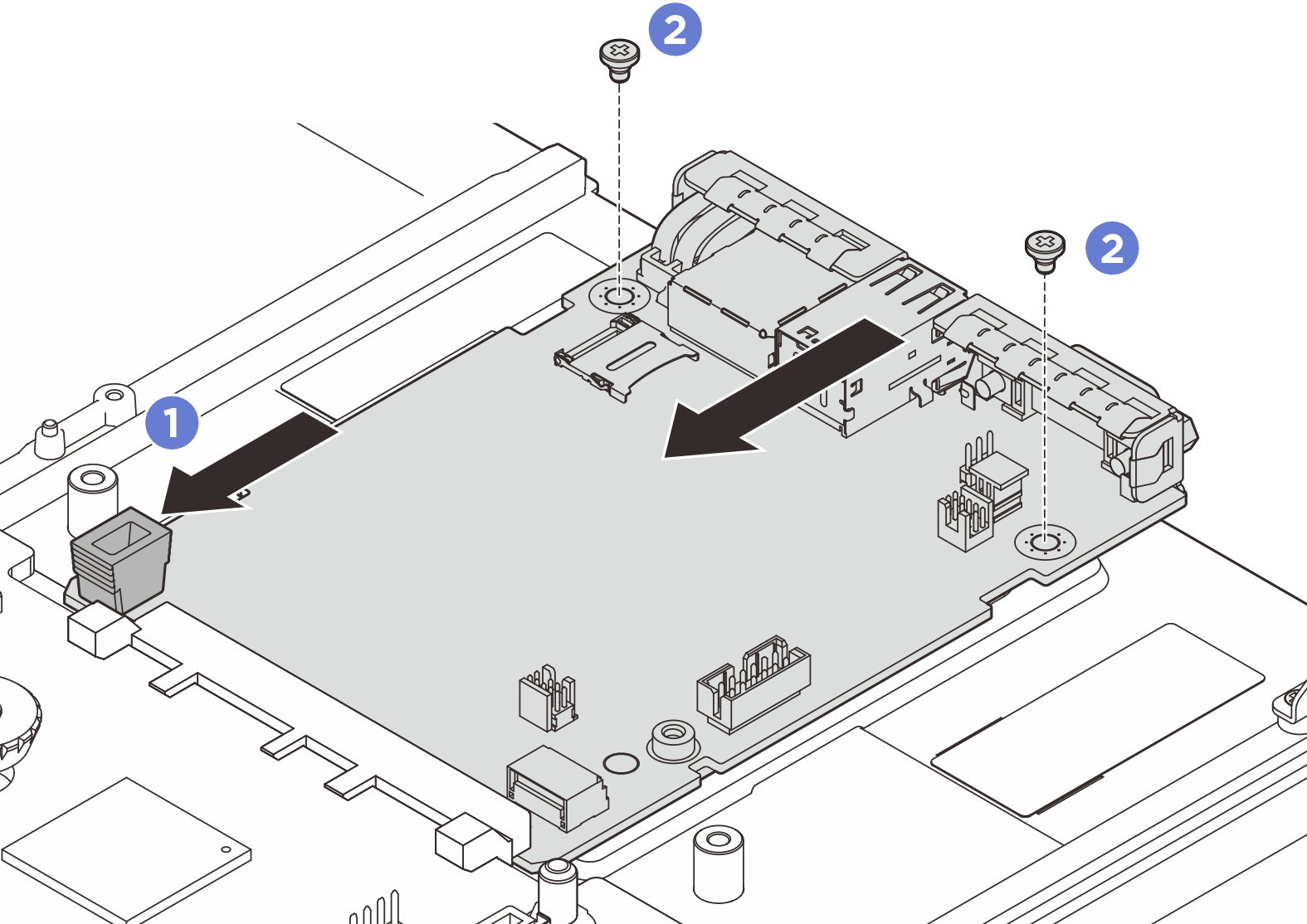

    Рис. 1. Установка системной платы ввода-вывода
    System I/O board installation
  2. Установите блок материнской платы на сервер.
    1. Удерживая на блоке материнской платы переднюю подъемную ручку и задний рычаг, вставьте заднюю сторону блока материнской платы в заднюю часть рамы.
    2. Опустите переднюю сторону блока материнской платы в раму.
    3. Переместите блок материнской платы в направлении задней части рамы до щелчка. При этом задние разъемы на новом блоке материнской платы должны войти в соответствующие отверстия на задней панели.

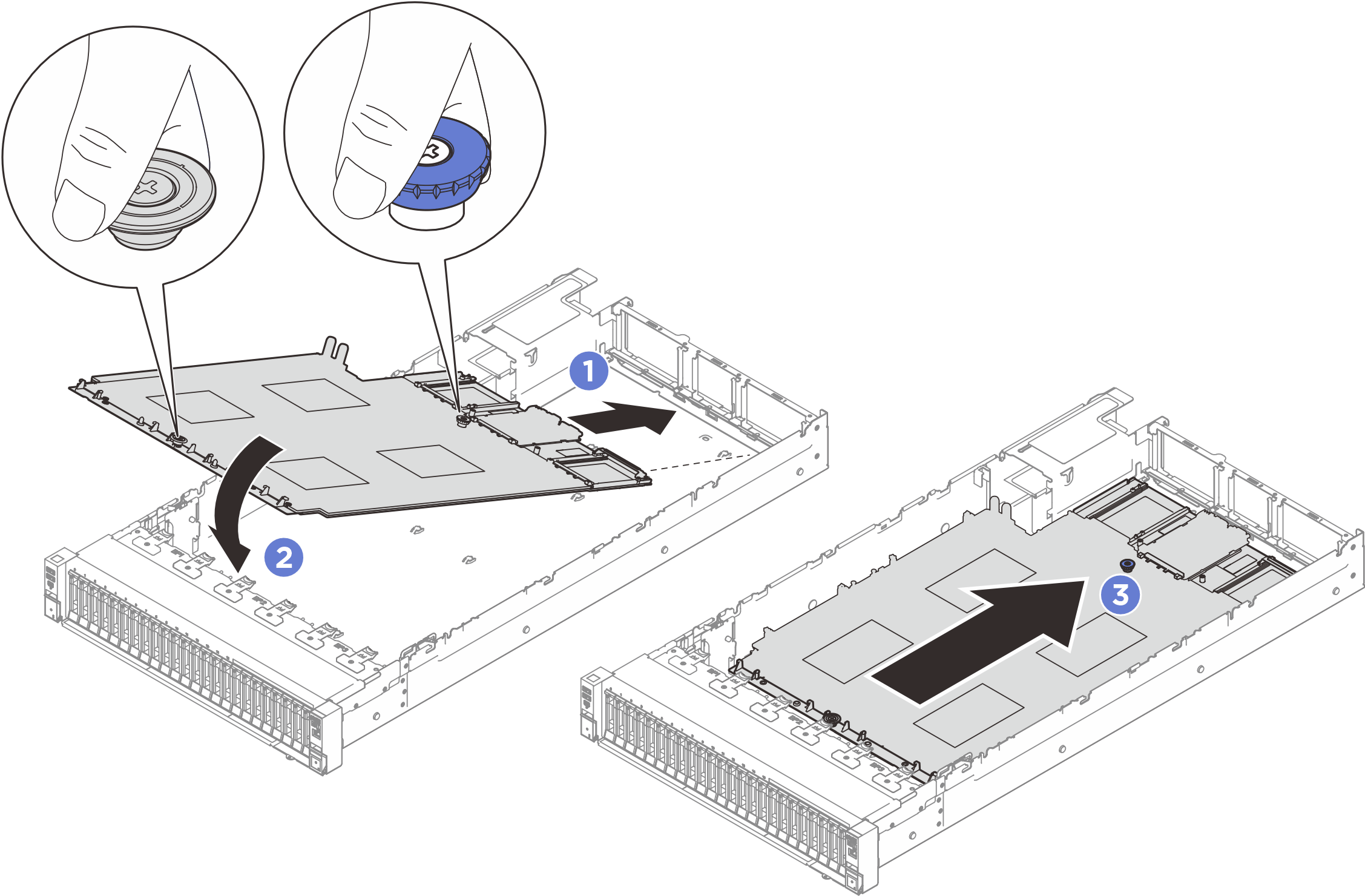

    Рис. 2. Установка блока материнской платы
    System board assembly installation

После завершения

  1. Снова подключите все кабели к блоку материнской платы. См. раздел Прокладка внутренних кабелей.
  2. Установите карту MicroSD (см. раздел Установка карты MicroSD).
  3. Установите на место модули памяти. См. раздел Установка модуля памяти.
  4. Установите на место модули Lenovo Processor Neptune Core Module. См. раздел Установка Lenovo Processor Neptune Core Module.
  5. Установите на место модули PHM. См. раздел Установка процессора и радиатора.
  6. Установите на место плату распределения питания. См. раздел Установка платы распределения питания.
  7. Переустановите датчик вмешательства. См. раздел Установка датчика вмешательства.
  8. Установите на место задний дефлектор. См. раздел Установка заднего дефлектора.
  9. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера Riser PCIe.
  10. Установите на место передний дефлектор. См. раздел Установка переднего дефлектора.
  11. Установите на место вентиляторы и блок отсека вентиляторов. См. разделы Установка вентилятора и Установка отсека вентиляторов.
  12. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
  13. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
  14. При необходимости установите на место модули OCP. См. раздел Установка модуля OCP.
  15. Установите модули блока питания. См. раздел Установка оперативно заменяемого блока питания.
  16. Убедитесь, что все компоненты установлены правильно и в сервере не оставлены никакие инструменты и винты.
  17. Если сервер был установлен в стойку, установите сервер в стойку. См. раздел Установка сервера на направляющие.
  18. Снова подключите шнуры питания и все отключенные кабели.
  19. Включите сервер и все периферийные устройства. См. раздел Включение сервера.

  20. Обновите микропрограмму UEFI. (Только для специалистов по техническому обслуживанию Lenovo) См. Процедура замены платы ввода-вывода (DC-SCM) и обновления микропрограммы системы для V4-системы..

  21. Обновите микропрограмму FPGA XCC/UEFI/LXPM/SCM. См. раздел Обновление микропрограммы

  22. Выполните команды OneCLI или действия XCC для восстановления параметров UEFI и XCC. См. инструкции по ссылке Команды OneCLI для восстановления параметров конфигурации или Использование XCC для восстановления конфигурации BMC.

  23. Переустановите ключ FoD.

  24. Настройте политику TPM. См. раздел Включение TPM.

  25. Если требуется скрыть TPM или обновить микропрограмму TPM, см. раздел Скрытие/отображение TPM или Обновление микропрограммы TPM

  26. Если требуется, включите защищенную загрузку. См. раздел Включение защищенной загрузки UEFI.
