安裝系統 I/O 板

請依照本節中的指示安裝系統 I/O 板，也稱為資料中心安全控制模組 (DC-SCM)。

關於此作業

重要
此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 安裝系統 I/O 板。
    1. 將系統 I/O 板上的接點對齊處理器板上的插槽，然後用雙手推動系統 I/O 板並將其輕輕插入接頭。
      註
      為防止系統 I/O 板的接點損壞，請確保系統 I/O 板正確對齊處理器板上的接頭，並在插入過程中盡可能保持水平。
    2. 鎖上螺絲，將系統 I/O 板安裝到支撐金屬板。

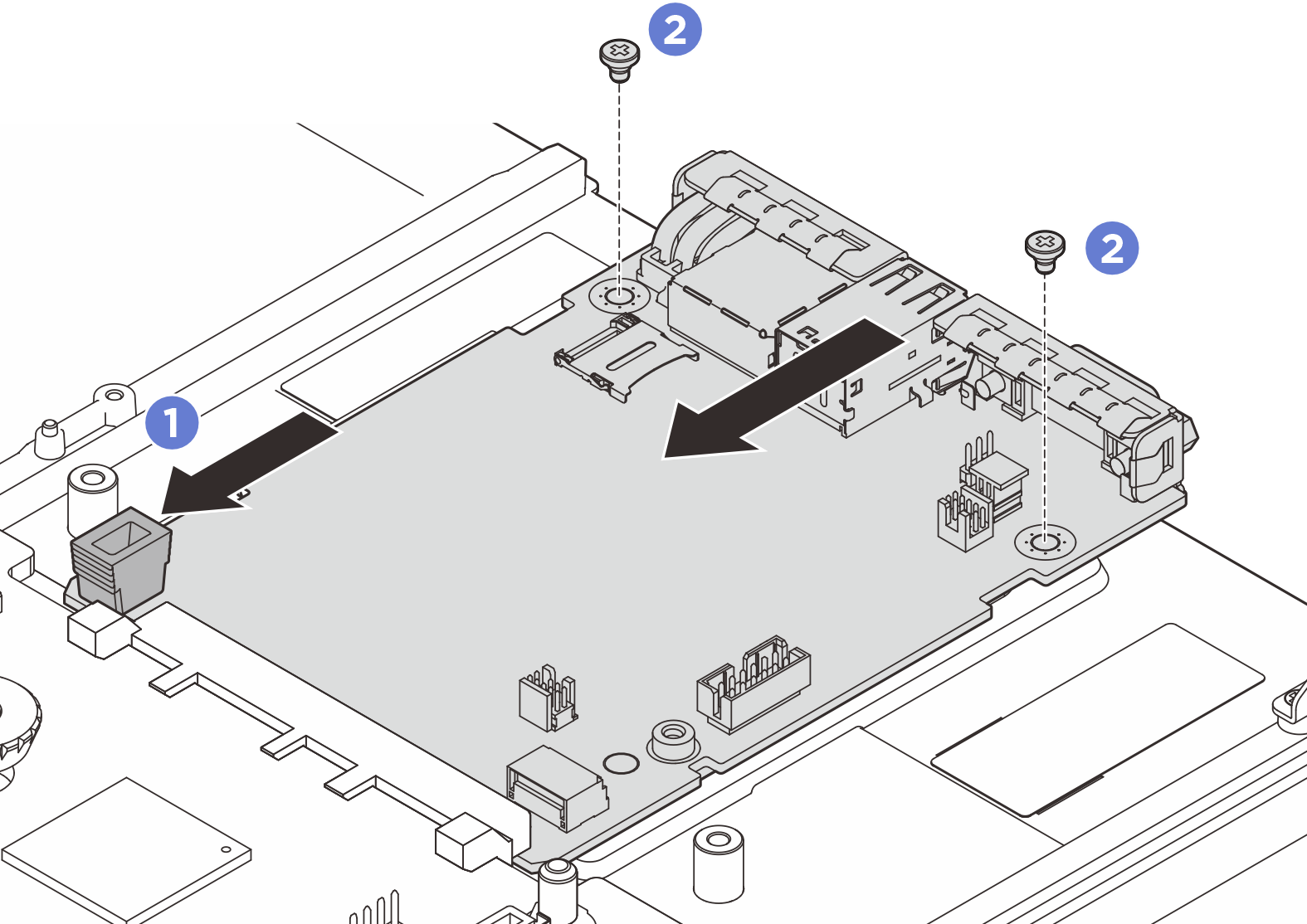

    圖 1. 安裝系統 I/O 板
    System I/O board installation
  2. 將主機板組件安裝到伺服器中。
    1. 握住主機板組件上的前方上拉把手和後方柱塞，然後將主機板組件的後端插入機箱背面
    2. 將主機板組件前端向下放入機箱中。
    3. 將主機板組件滑向機箱後方，直到卡入定位為止。確定新主機板組件上的背面接頭插入後方面板上對應的孔。

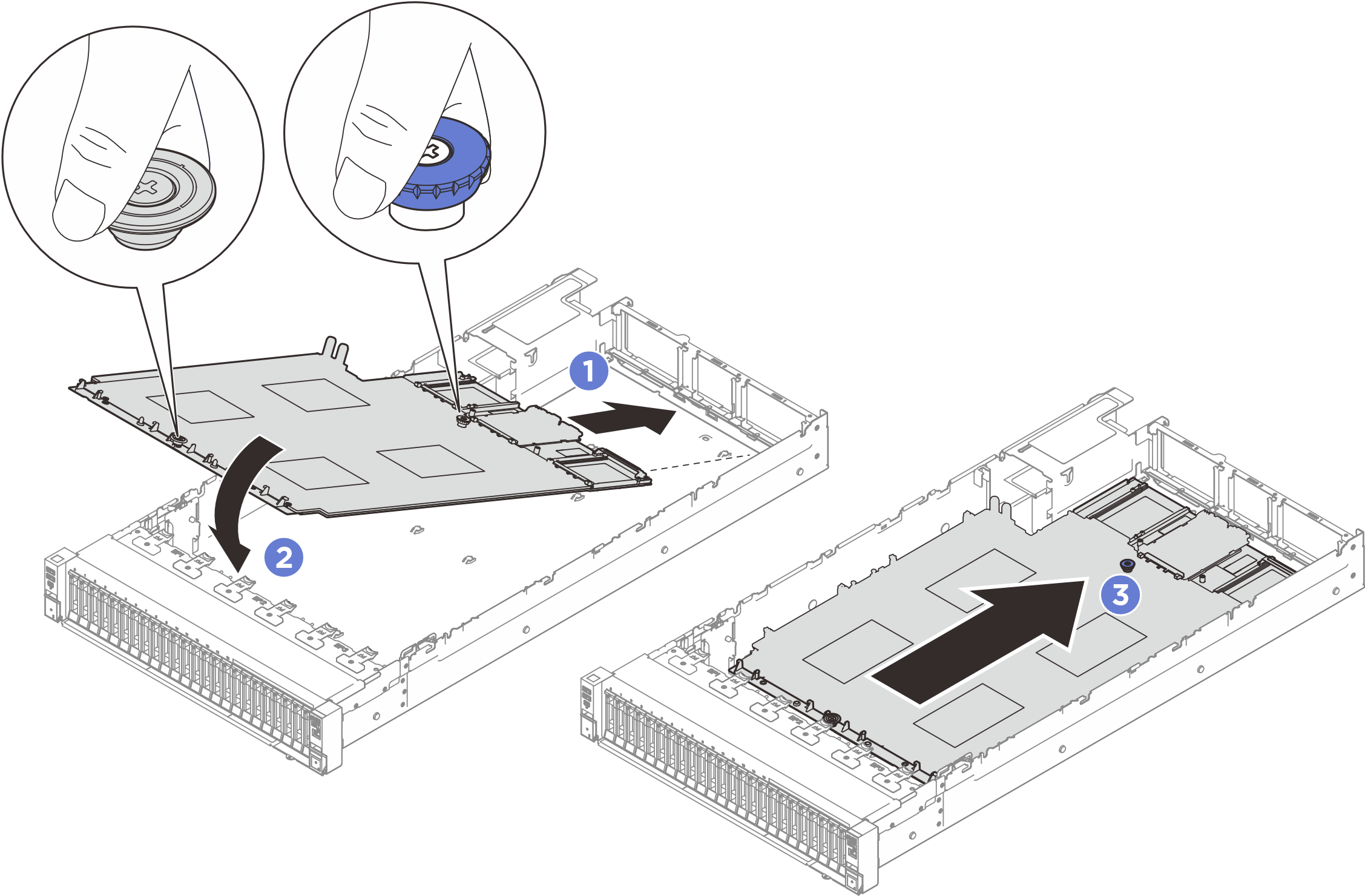

    圖 2. 安裝主機板組件
    System board assembly installation

在您完成之後

  1. 將所有纜線重新連接至主機板組件。請參閱內部纜線佈線。
  2. 安裝 MicroSD 卡，請參閱安裝 MicroSD 卡。
  3. 重新安裝記憶體模組。請參閱安裝記憶體模組。
  4. 重新安裝 Lenovo Processor Neptune Core Module。請參閱安裝 Lenovo Processor Neptune Core Module。
  5. 重新安裝 PHM。請參閱安裝處理器和散熱槽。
  6. 重新安裝電源配送板。請參閱安裝電源配送板。
  7. 重新安裝入侵開關。請參閱安裝入侵開關。
  8. 重新安裝後方空氣擋板。請參閱安裝後方空氣擋板。
  9. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。
  10. 重新安裝前方空氣擋板。請參閱安裝前方空氣擋板。
  11. 重新安裝風扇和風扇機盒組件。請參閱安裝風扇和安裝風扇機盒。
  12. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  13. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  14. 如有需要，請重新安裝 OCP 模組。請參閱安裝 OCP 模組。
  15. 重新安裝電源供應器。請參閱安裝熱抽換電源供應器。
  16. 確定已正確重新組裝所有元件，且伺服器內未遺留任何工具或鬆脫的螺絲。
  17. 如果伺服器原是安裝在機架中，請將伺服器重新安裝在機架中。請參閱將伺服器安裝到滑軌。
  18. 重新連接您先前拔掉的電源線和任何纜線。
  19. 開啟伺服器和週邊裝置的電源。請參閱開啟伺服器電源。
  20. 更新 XCC/UEFI/LXPM/SCM FPGA 韌體。請參閱更新韌體
  21. 還原伺服器配置。請參閱還原伺服器配置。
  22. 重新安裝 FoD 金鑰。

  23. 如果需要隱藏 TPM 或更新 TPM 韌體，請參閱隱藏/顯示 TPM或更新 TPM 韌體

  24. （選用）啟用安全開機。請參閱啟用 UEFI 安全開機。

示範影片

觀看 YouTube 上的程序

  • 隱藏/顯示 TPM
    TPM 預設為啟用，以加密系統作業的資料傳輸。您可以選擇使用 Unified Extensible Firmware Interface (UEFI) 或 Lenovo XClarity Essentials OneCLI 停用 TPM。
  • 更新 TPM 韌體
    您可以選擇使用 Lenovo XClarity Essentials OneCLI 更新 TPM 韌體。
  • 啟用 UEFI 安全開機
    您可以選擇啟用 UEFI 安全開機。
