System-E/A-Platine installieren

Befolgen Sie die Anweisungen in diesem Abschnitt, um die System-E/A-Karte zu installieren, die auch als sicheres Steuermodul für Rechenzentren (DC-SCM) bezeichnet wird.

Vorgehensweise

1. Installieren Sie die System-E/A-Platine.
   1. Richten Sie die Kontakte an der System-E/A-Platine am Steckplatz auf der Prozessorplatine aus und schieben Sie die System-E/A-Platine mit beiden Händen vorsichtig in den Anschluss.
      Anmerkung

      Um die Kontakte der System-E/A-Platine vor Beschädigungen zu schützen, stellen Sie sicher, dass die System-E/A-Platine ordnungsgemäß am Anschluss der Prozessorplatine ausgerichtet ist und beim Einsetzen so horizontal wie möglich bleibt.
   2. Bringen Sie die Schrauben an, um die System-E/A-Platine an der Auflage aus Metall zu befestigen.

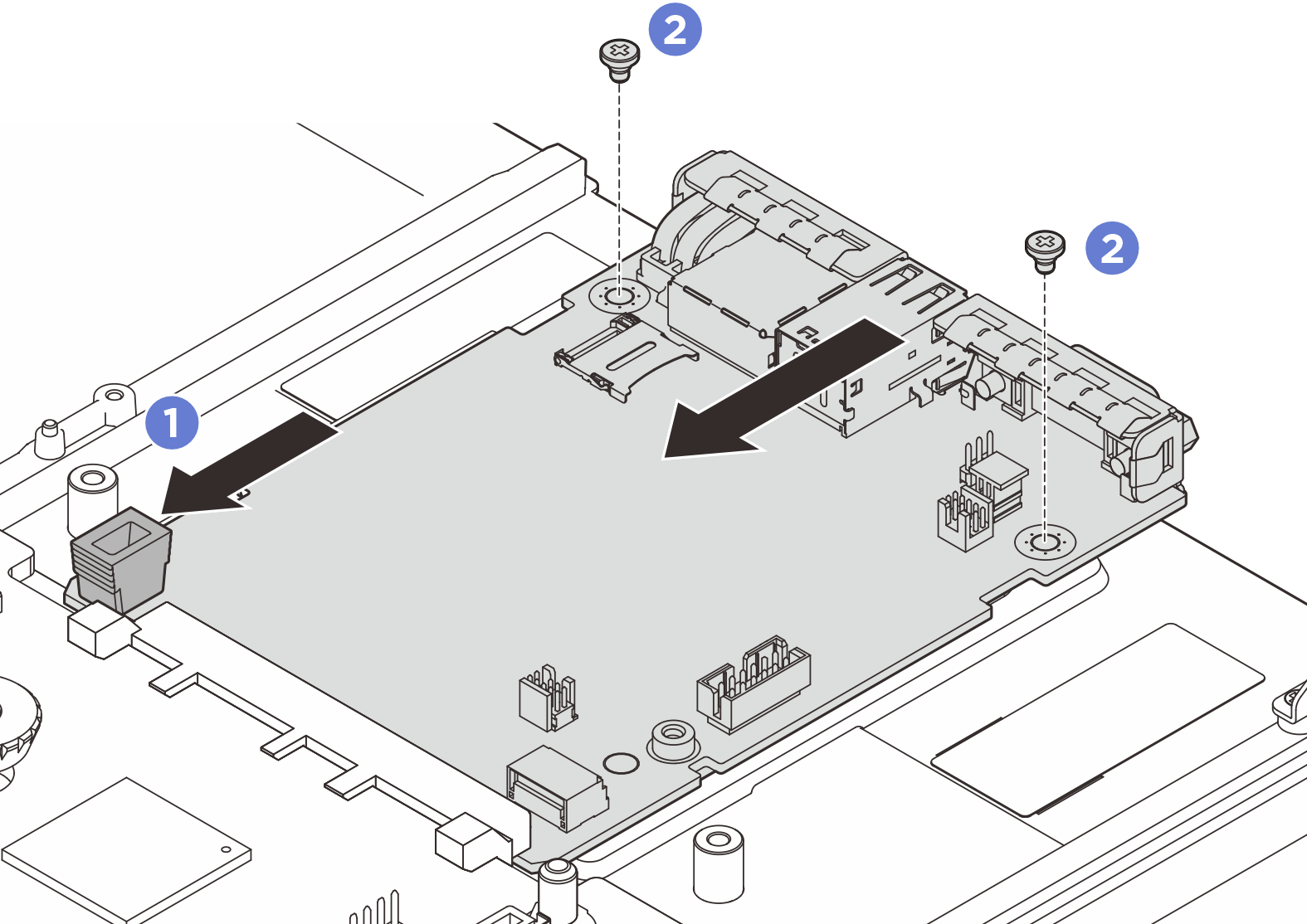

   Abbildung 1. Installieren der System-E/A-Platine


2. Installieren Sie die Systemplatinenbaugruppe am Server.
   1. Halten Sie den vorderen Hebegriff und den hinteren Kolben an der Systemplatinenbaugruppe und setzen Sie dann das hintere Ende der Systemplatinenbaugruppe in die Rückseite vom Gehäuse ein.
   2. Senken Sie das vordere Ende der Systemplatinenbaugruppe in das Gehäuse ab.
   3. Schieben Sie die Systemplatinenbaugruppe bis zum Anschlag zur Rückseite des Gehäuses, bis sie einrastet. Stellen Sie sicher, dass die hinteren Anschlüsse auf der neuen Systemplatinenbaugruppe in die entsprechenden Öffnungen in der Rückseite eingesetzt werden.

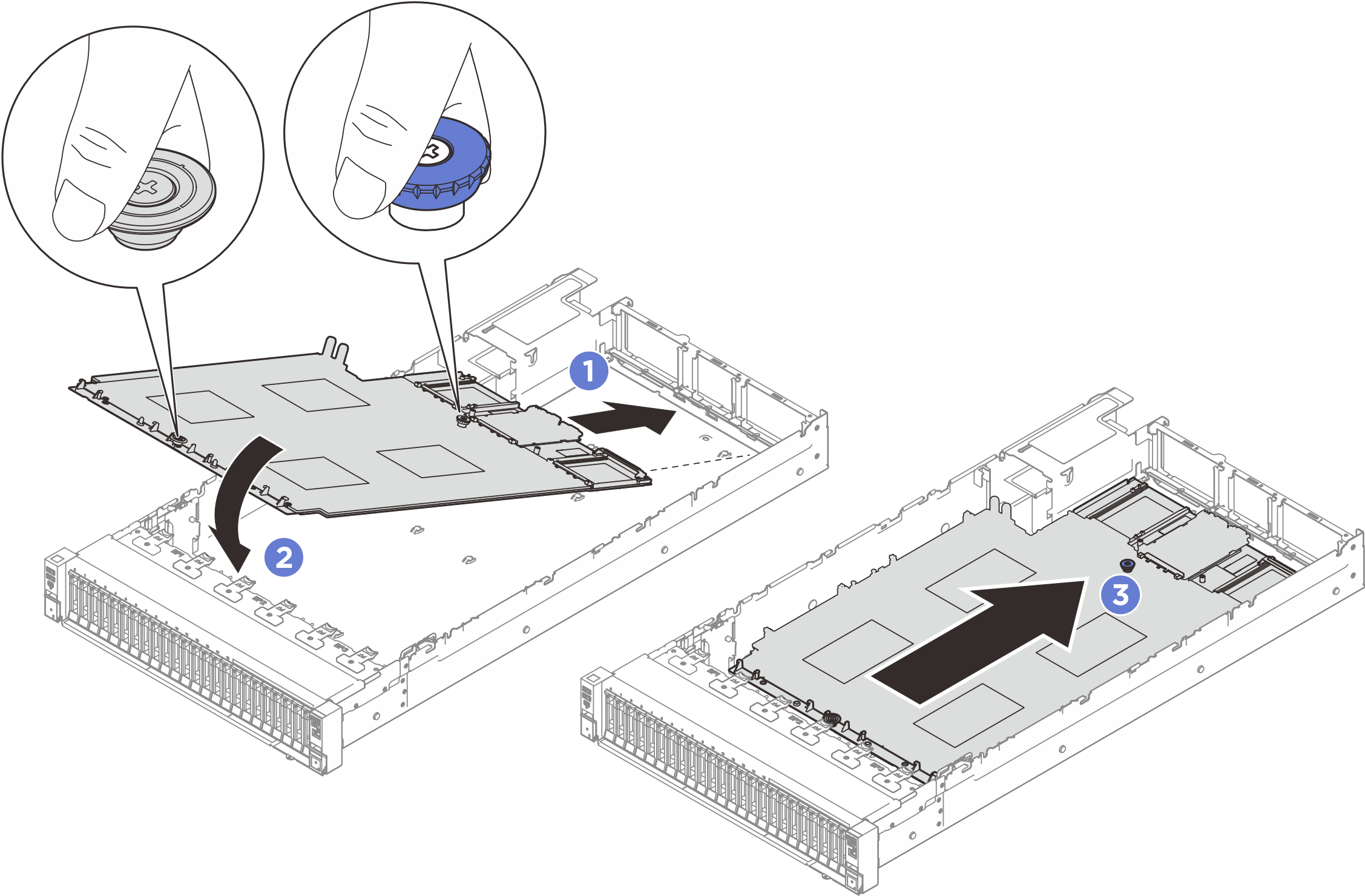

   Abbildung 2. Installieren der Systemplatinenbaugruppe
