安装系统 I/O 板
按照本节中的说明安装系统 I/O 板，也称为数据中心安全控制模块（DC-SCM）。
关于本任务
重要
本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。
注意
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
请转至 驱动程序和软件下载网站 - ThinkSystem SR850 V4，查看适用于您的服务器的最新固件和驱动程序更新。
请参阅更新固件，了解有关固件更新工具的更多信息。
过程
- 安装系统 I/O 板。
将系统 I/O 板上的触点与处理器板上的插槽对齐，然后用双手推动系统 I/O 板，将其轻轻插入接口。注为防止系统 I/O 板的触点损坏，请确保系统 I/O 板与处理器板上的接口正确对齐，并在插入过程中尽可能保持水平。
安装螺钉以将系统 I/O 板安装到支撑金属板上。

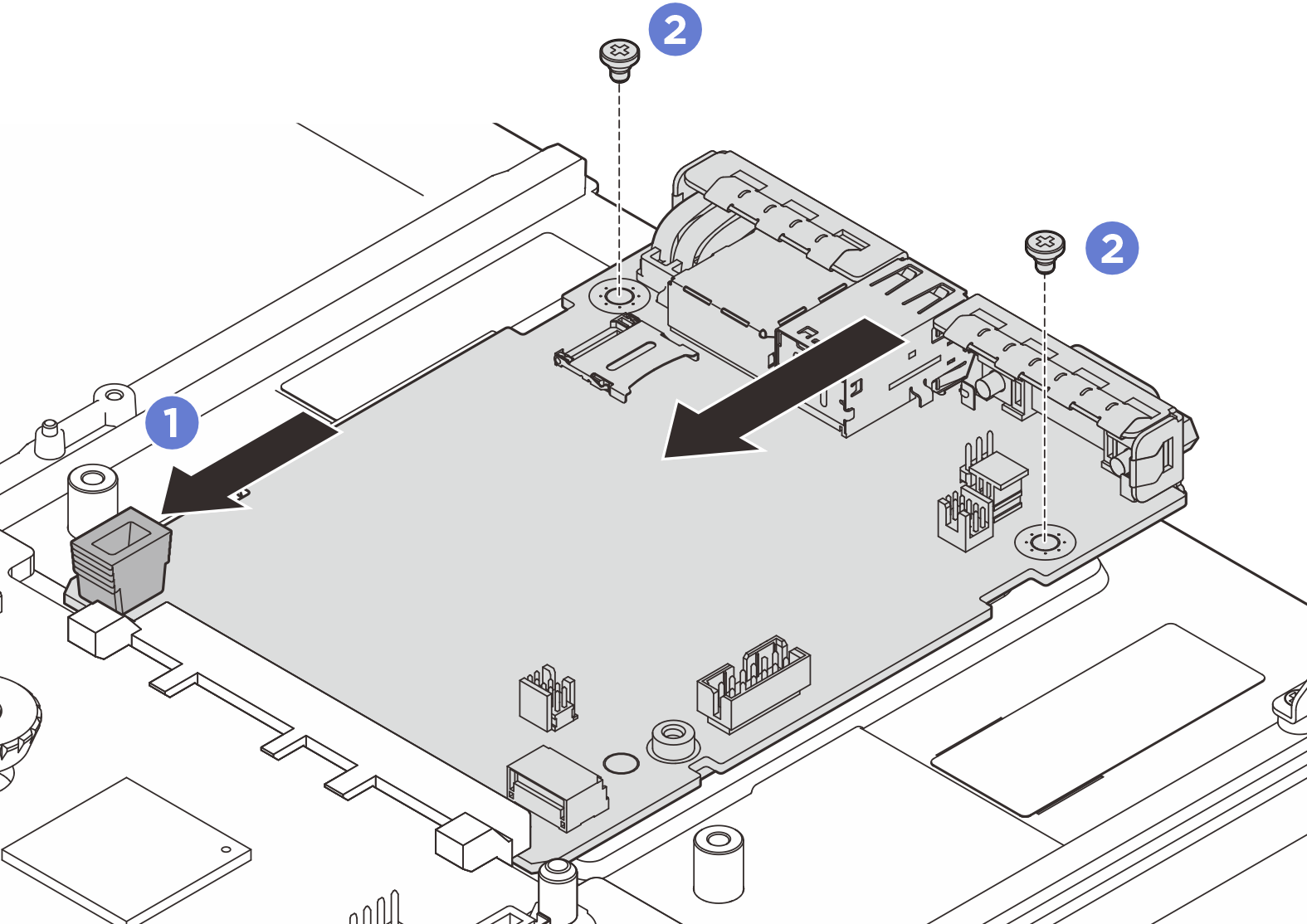

图 1. 安装系统 I/O 板
- 将主板组合件安装到服务器中。
- 抓住主板组合件上的前部抬升手柄和后部柱塞；然后，将主板组合件的后端插入机箱的背面。
- 将主板组合件的前端向下放入机箱。
向机箱背面滑动主板组合件，直至其“咔嗒”一声固定到位。确保新主板组合件上的背面接口插入到后面板的相应孔中。

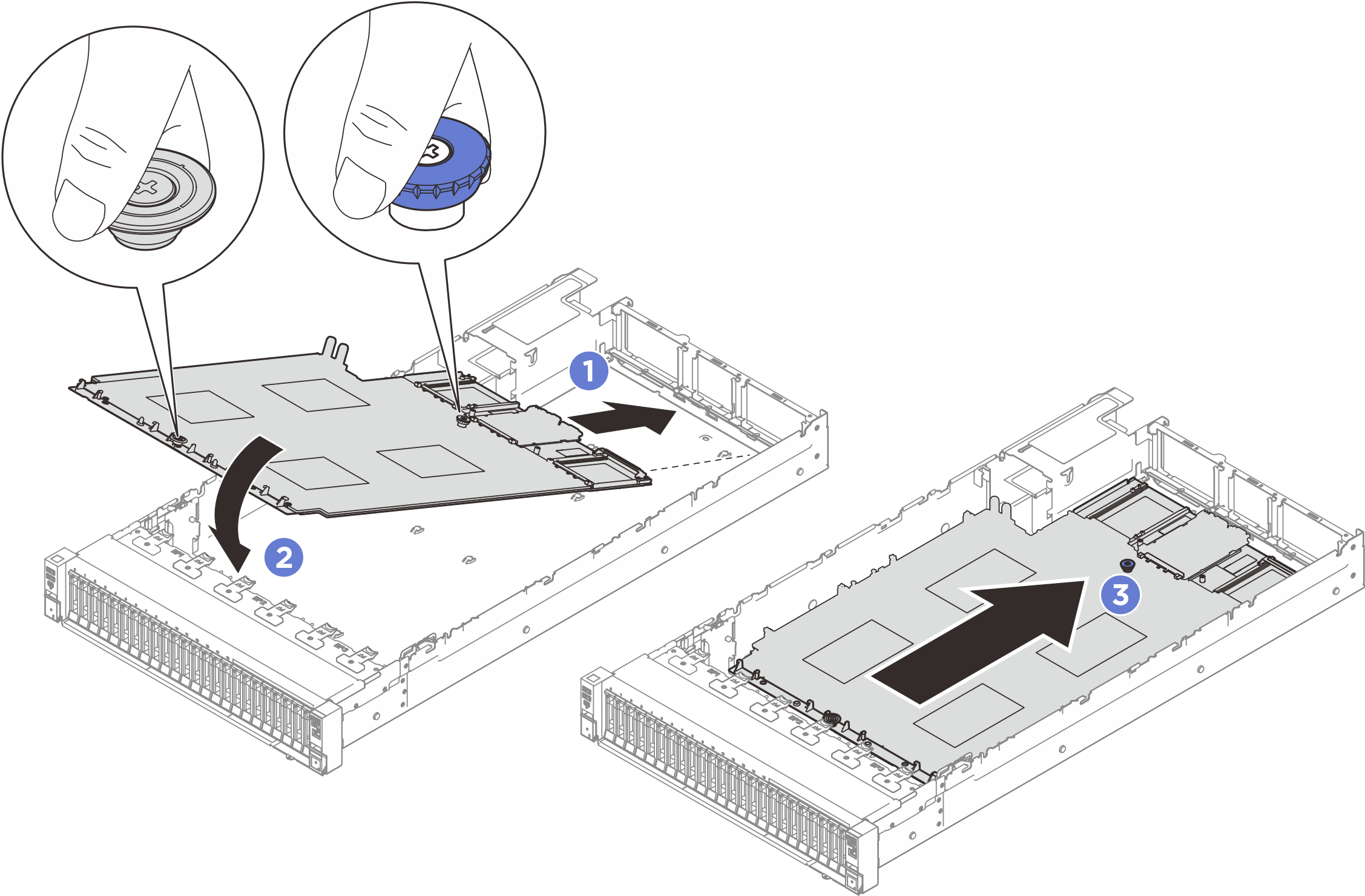

图 2. 安装主板组合件
完成之后
- 将所有线缆接回到主板组合件。请参阅内部线缆布放。
- 安装 MicroSD 卡，请参阅安装 MicroSD 卡。
- 装回内存条。请参阅安装内存条。
- 装回 Lenovo Processor Neptune Core Module。请参阅安装 Lenovo Processor Neptune Core Module。
- 装回 PHM。请参阅安装处理器和散热器。
- 装回配电板。请参阅安装配电板。
- 装回入侵感应开关。请参阅安装入侵感应开关。
- 装回背面导风罩。请参阅安装背面导风罩。
- 装回 PCIe 转接卡。请参阅安装 PCIe 转接件。
- 装回正面导风罩。请参阅安装正面导风罩。
- 装回风扇和风扇架组合件。请参阅安装风扇和安装风扇架。
- 装回后顶盖。请参阅安装后顶盖。
- 装回前顶盖。请参阅安装前顶盖。
- 如有必要，请装回 OCP 模块。请参阅安装 OCP 模块。
- 装回电源模块单元。请参阅安装热插拔电源模块单元。
- 确保所有组件均已正确地重新组装，并且服务器内部未遗留任何工具或未上紧的螺钉。
- 如果服务器之前安装在机架中，则将服务器装回机架。请参阅将服务器装入导轨。
- 接回已拔下的电源线和所有线缆。
- 打开服务器电源和任意外围设备。请参阅打开服务器电源。
- 更新 XCC/UEFI/LXPM/SCM FPGA 固件。请参阅更新固件。
- 还原服务器配置。请参阅恢复服务器配置。
- 重新安装 FoD 密钥。
- （可选）启用安全引导。请参阅启用 UEFI 安全引导。
