ติดตั้งแผงระบบ I/O
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผง I/O ระบบ หรือที่เรียกว่าโมดูลควบคุมที่ปลอดภัยของศูนย์ข้อมูล (DC-SCM)
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ไปที่ เว็บไซต์ดาวน์โหลดไดรเวอร์และซอฟต์แวร์สำหรับ ThinkSystem SR850 V4 เพื่อดูข้อมูลการอัปเดตเฟิร์มแวร์และไดรเวอร์ล่าสุดของเซิร์ฟเวอร์คุณ
ไปที่ อัปเดตเฟิร์มแวร์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมืออัปเดตเฟิร์มแวร์
ขั้นตอน
- ติดตั้งแผงระบบ I/O
จัดส่วนสัมผัสบนแผง I/O ระบบให้ตรงกับช่องเสียบบนแผงโปรเซสเซอร์ และใช้มือทั้งสองข้างดันแผง I/O ระบบและเสียบเข้าไปในขั้วต่อเล็กน้อยหมายเหตุเพื่อป้องกันไม่ให้ส่วนสัมผัสของแผง I/O ของระบบเกิดความเสียหาย ตรวจสอบให้แน่ใจว่าแผง I/O ระบบอยู่ในแนวเดียวกับขั้วต่อบนแผงโปรเซสเซอร์อย่างถูกต้อง และยังอยู่ในแนวนอนที่สุดระหว่างการเสียบ
ติดตั้งสกรูเพื่อติดตั้งแผง I/O ระบบกับแผ่นโลหะที่รองรับ

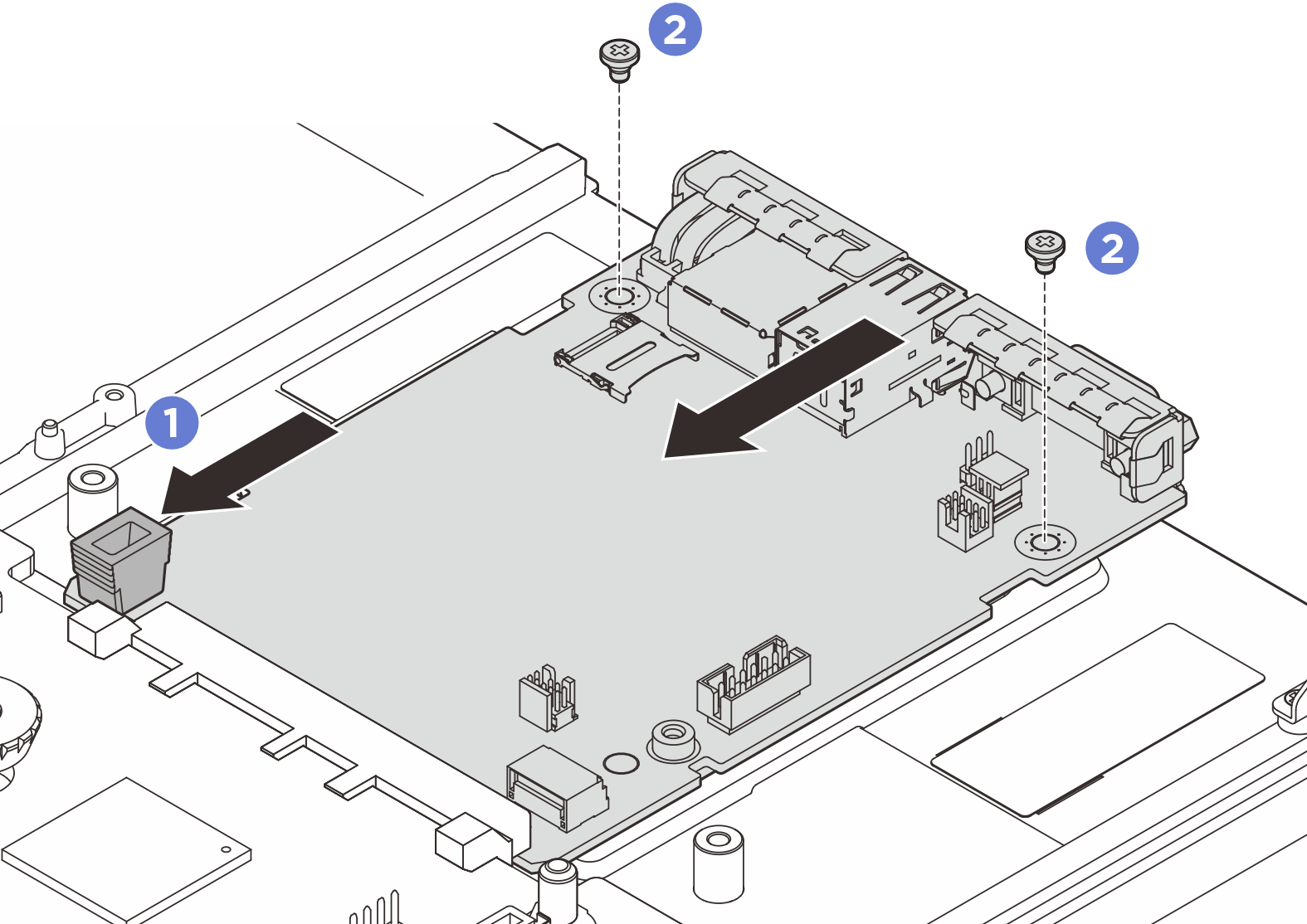

รูปที่ 1. การติดตั้งแผง I/O ระบบ
- ติดตั้งส่วนประกอบแผงระบบลงในเซิร์ฟเวอร์
- จับที่จับสำหรับยกด้านหน้าและพลันเจอร์ด้านหลังบนส่วนประกอบแผงระบบ แล้วเสียบปลายด้านหลังของส่วนประกอบแผงระบบเข้าไปที่ด้านหลังของตัวเครื่อง
- วางส่วนปลายด้านหน้าของส่วนประกอบแผงระบบลงในตัวเครื่อง
เลื่อนส่วนประกอบแผงระบบไปทางด้านหลังของตัวเครื่องจนกว่าจะเข้าที่พอดี ตรวจสอบให้แน่ใจว่าขั้วต่อด้านหลังบนส่วนประกอบแผงระบบใหม่เสียบเข้ากับช่องที่สอดคล้องกันในแผงด้านหลัง

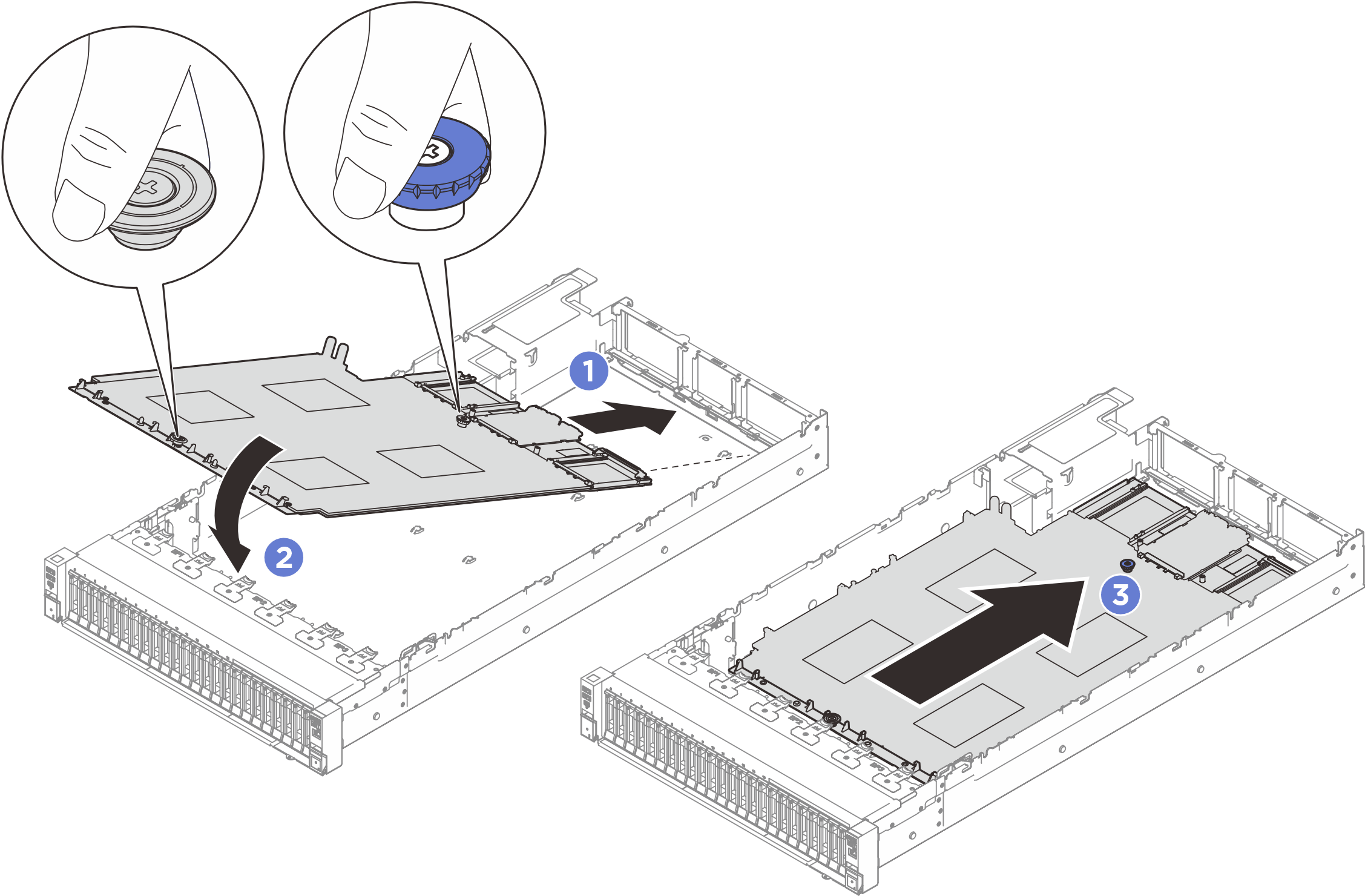

รูปที่ 2. การติดตั้งส่วนประกอบแผงระบบ
หลังจากดำเนินการเสร็จ
- ต่อสายทั้งหมดกลับเข้ากับส่วนประกอบแผงระบบ โปรดดู การเดินสายภายใน
- ติดตั้งการ์ด MicroSD โปรดดู ติดตั้งการ์ด MicroSD
- ติดตั้งโมดูลหน่วยความจำกลับเข้าที่ โปรดดู ติดตั้งโมดูลหน่วยความจำ
- ติดตั้ง Lenovo Processor Neptune Core Module กลับเข้าที่ โปรดดู ติดตั้ง Lenovo Processor Neptune Core Module
- ติดตั้ง PHM กลับเข้าที่ ดู ติดตั้งโปรเซสเซอร์และตัวระบายความร้อน
- ติดตั้งแผงจ่ายไฟอีกครั้ง โปรดดู ติดตั้งแผงจ่ายไฟ
- ติดตั้งสวิตช์ป้องกันการบุกรุกกลับเข้าที่ โปรดดู ติดตั้งสวิตช์ป้องกันการบุกรุก
- ติดตั้งแผ่นกั้นลมด้านหลังกลับเข้าที่ โปรดดู ติดตั้งแผ่นกั้นลมด้านหลัง
- ติดตั้งตัวยก PCIe อีกครั้ง โปรดดู ติดตั้งตัวยก PCIe
- ติดตั้งแผ่นกั้นลมด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งแผ่นกั้นลมด้านหน้า
- ติดตั้งพัดลมและส่วนประกอบตัวครอบพัดลมกลับเข้าที่ โปรดดู ติดตั้งพัดลม และ ติดตั้งตัวครอบพัดลม
- ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ติดตั้งโมดูล OCP กลับเข้าที่หากจำเป็น โปรดดู ติดตั้งโมดูล OCP
- ติดตั้งชุดแหล่งจ่ายไฟกลับเข้าที่ ดู ติดตั้งอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
- ตรวจดูให้แน่ใจว่าส่วนประกอบทั้งหมดประกอบใหม่อย่างถูกต้อง และไม่มีเครื่องมือหรือสกรูที่หลวมหลงเหลืออยู่ภายในเซิร์ฟเวอร์
- หากมีการติดตั้งเซิร์ฟเวอร์ไว้ในแร็คก่อนถอด ให้ติดตั้งเซิร์ฟเวอร์เข้าไปในแร็คอีกครั้ง โปรดดู ติดตั้งเซิร์ฟเวอร์ลงในราง
- เชื่อมต่อสายไฟและสายที่คุณถอดออกกลับเข้าที่
- เปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วงใดๆ โปรดดู เปิดเซิร์ฟเวอร์
ปรับปรุงเฟิร์มแวร์ UEFI (สำหรับช่างเทคนิคบริการ Lenovo เท่านั้น) ดู ขั้นตอนการเปลี่ยนแผงระบบ I/O (DC-SCM) และการอัปเดตเฟิร์มแวร์ของระบบบนระบบ V4.
- อัปเดตเฟิร์มแวร์ XCC/UEFI/LXPM/SCM FPGA ดู อัปเดตเฟิร์มแวร์
ใช้คำสั่ง OneCLI หรือการดำเนินการ XCC เพื่อคืนค่าการตั้งค่า UEFI และ XCC โปรดดู คำสั่ง OneCLI ที่กู้คืนการตั้งค่าการกําหนดค่า หรือ ใช้ XCC เพื่อกู้คืนข้อมูลการกำหนดค่า BMC
ติดตั้งคีย์ FoD อีกครั้ง
ตั้งค่านโยบาย TPM โปรดดู เปิดใช้งาน TPM
หากจำเป็นต้องซ่อน TPM หรืออัปเดตเฟิร์มแวร์ TPM โปรดดู ซ่อน/สังเกต TPM หรือ อัปเดตเฟิร์มแวร์ TPM
- หรือเปิดใช้งานการบูตที่ปลอดภัย ดู เปิดใช้งานการบูตที่ปลอดภัยของ UEFI
วิดีโอสาธิต
