ถอดแผงระบบ I/O

ทำตามคำแนะนำเพื่อถอดแผง I/O ระบบ หรือที่เรียกว่าโมดูลควบคุมที่ปลอดภัยของศูนย์ข้อมูล (DC-SCM)

เกี่ยวกับงานนี้

สำคัญ
  • งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ

  • เมื่อถอดโมดูลหน่วยความจำ ให้ติดป้ายหมายเลขช่องเสียบบนโมดูลหน่วยความจำแต่ละโมดูล แล้วถอดโมดูลหน่วยความจำทั้งหมดออกจากส่วนประกอบแผงระบบ แล้ววางไว้ด้านข้างบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต เพื่อติดตั้งกลับเข้าไปใหม่

  • เมื่อถอดสาย ให้ทำรายการของสายแต่ละสาย แล้วบันทึกขั้วต่อที่ต่อสายนั้น และใช้บันทึกดังกล่าวเป็นรายการตรวจสอบการเดินสายหลังจากติดตั้งส่วนประกอบแผงระบบใหม่แล้ว

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • หากเซิร์ฟเวอร์ติดตั้งอยู่ในแร็ค ให้ถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากราง

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. สำรองข้อมูลการตั้งค่า UEFI และการตั้งค่า XCC โปรดดู คำสั่ง OneCLI ที่บันทึกการตั้งค่าการกําหนดค่า และ ใช้ XCC เพื่อสำรองข้อมูลการกำหนดค่า BMC
    2. สำรองข้อมูลคีย์ FoD หากมี
    3. ถอดชุดแหล่งจ่ายไฟ โปรดดู ถอดอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
    4. หากจําเป็น ให้ถอดโมดูล OCP ออก ดู ถอดโมดูล OCP
    5. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
    6. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
    7. ถอดพัดลมและตัวครอบพัดลม โปรดดู ถอดพัดลม และ ถอดตัวครอบพัดลม
    8. ถอดแผ่นกั้นลมด้านหน้า โปรดดู ถอดแผ่นกั้นลมด้านหน้า
    9. ถอดตัวยก PCIe ดู ถอดตัวยก PCIe
    10. ถอดแผ่นกั้นลมด้านหลัง โปรดดู ถอดแผ่นกั้นลมด้านหลัง
    11. ถอดสวิตช์ป้องกันการบุกรุก โปรดดู ถอดสวิตช์ป้องกันการบุกรุก
    12. ถอดแผงจ่ายไฟ โปรดดู ถอดแผงจ่ายไฟ
    13. ถอด PHM ดู ถอดโปรเซสเซอร์และตัวระบายความร้อน
    14. ถอด Lenovo Processor Neptune Core Module โปรดดู ถอด Lenovo Processor Neptune Core Module
    15. ตรวจสอบว่าได้ติดป้ายหมายเลขช่องเสียบบนโมดูลหน่วยความจำแต่ละโมดูล ถอดโมดูลหน่วยความจำทั้งหมดออกจากส่วนประกอบแผงระบบ แล้ววางไว้ด้านข้างพื้นผิวที่มีการป้องกันไฟฟ้าสถิต เพื่อรอการติดตั้งกลับ ดู ถอดโมดูลหน่วยความจำ
      สำคัญ
      แนะนำให้พิมพ์เลย์เอาต์ของช่องเสียบโมดูลหน่วยความจำออกมาเพื่ออ้างอิง
    16. ถอดการ์ด MicroSD โปรดดู ถอดการ์ด MicroSD
  2. ถอดสายทั้งหมดออกจากส่วนประกอบแผงระบบ เมื่อคุณถอดสายออก ให้ทำรายการของสายแต่ละสาย แล้วบันทึกขั้วต่อที่ต่อสายนั้น และใช้เป็นรายการตรวจสอบการเดินสายหลังจากติดตั้งส่วนประกอบแผงระบบใหม่แล้ว
  3. ถอดส่วนประกอบแผงระบบ
    1. ดึงพลันเจอร์ด้านหลังขึ้นเพื่อปลดส่วนประกอบแผงระบบ
    2. จับที่จับสำหรับยกด้านหน้าและพลันเจอร์ด้านหลัง จากนั้นเลื่อนส่วนประกอบแผงระบบไปทางด้านหน้าของตัวเครื่อง
    3. ถือที่จับสำหรับยกด้านหน้าและพลันเจอร์ด้านหลัง จากนั้นยกส่วนประกอบแผงระบบออกจากของตัวเครื่อง
      หมายเหตุ
      ที่จับสำหรับยกนี้ใช้สำหรับถอดส่วนประกอบแผงระบบเท่านั้น อย่าพยายามยกเซิร์ฟเวอร์ทั้งเครื่อง

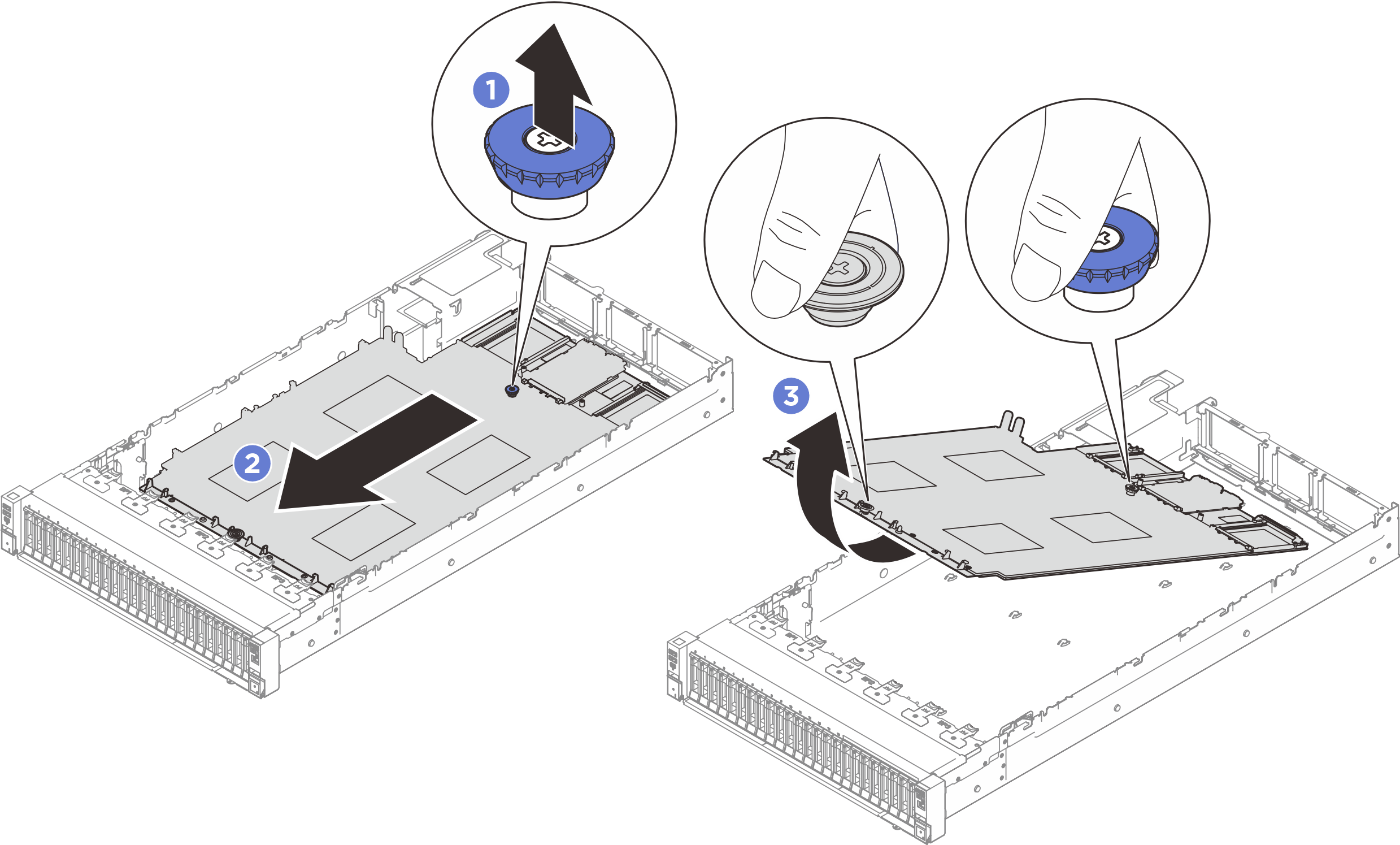

      รูปที่ 1. การถอดส่วนประกอบแผงระบบ
      System board assembly removal
  4. แยกแผง I/O ระบบออกจากแผงโปรเซสเซอร์
    1. ถอดสกรูที่ยึดแผง I/O ระบบ
    2. บีบที่จับบนแผง I/O แล้วดึงแผง I/O ออกด้านนอกเพื่อปลดออกจากแผงโปรเซสเซอร์
    หมายเหตุ
    เพื่อป้องกันไม่ให้ส่วนสัมผัสของแผง I/O เกิดความเสียหาย บีบที่จับบนแผง I/O และดึงแผง I/O ออก ระหว่างการดึง ตรวจสอบให้แน่ใจว่าแผง I/O ยังอยู่ในแนวนอนที่สุด
    รูปที่ 2. การถอดแผง I/O ระบบ
    System I/O board removal

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube
