Instalar o kit de trilho no rack

Siga as instruções nesta seção para instalar o kit de trilho no rack.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Importante

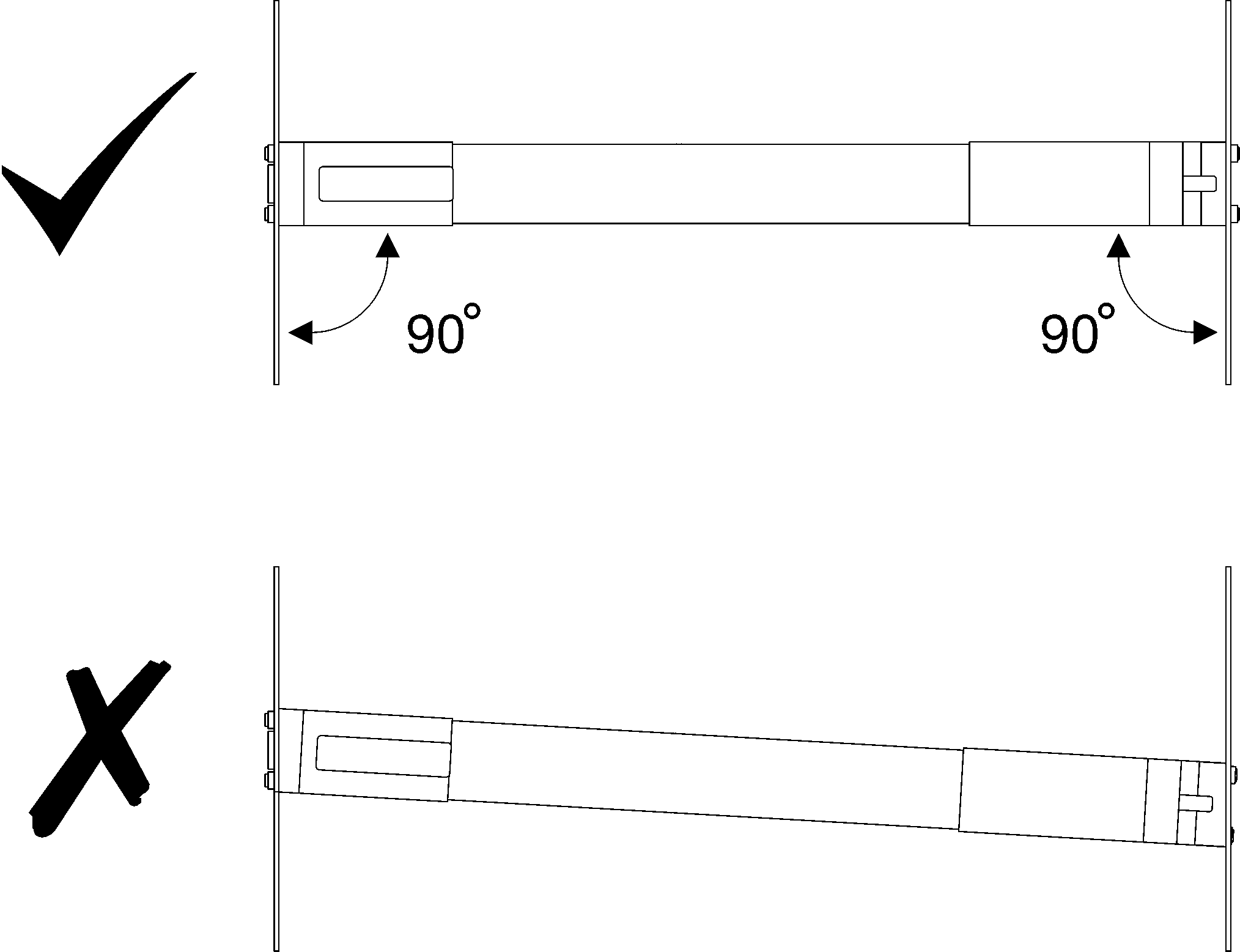

Verifique se ambas as extremidades do trilho estão posicionadas na mesma altura.

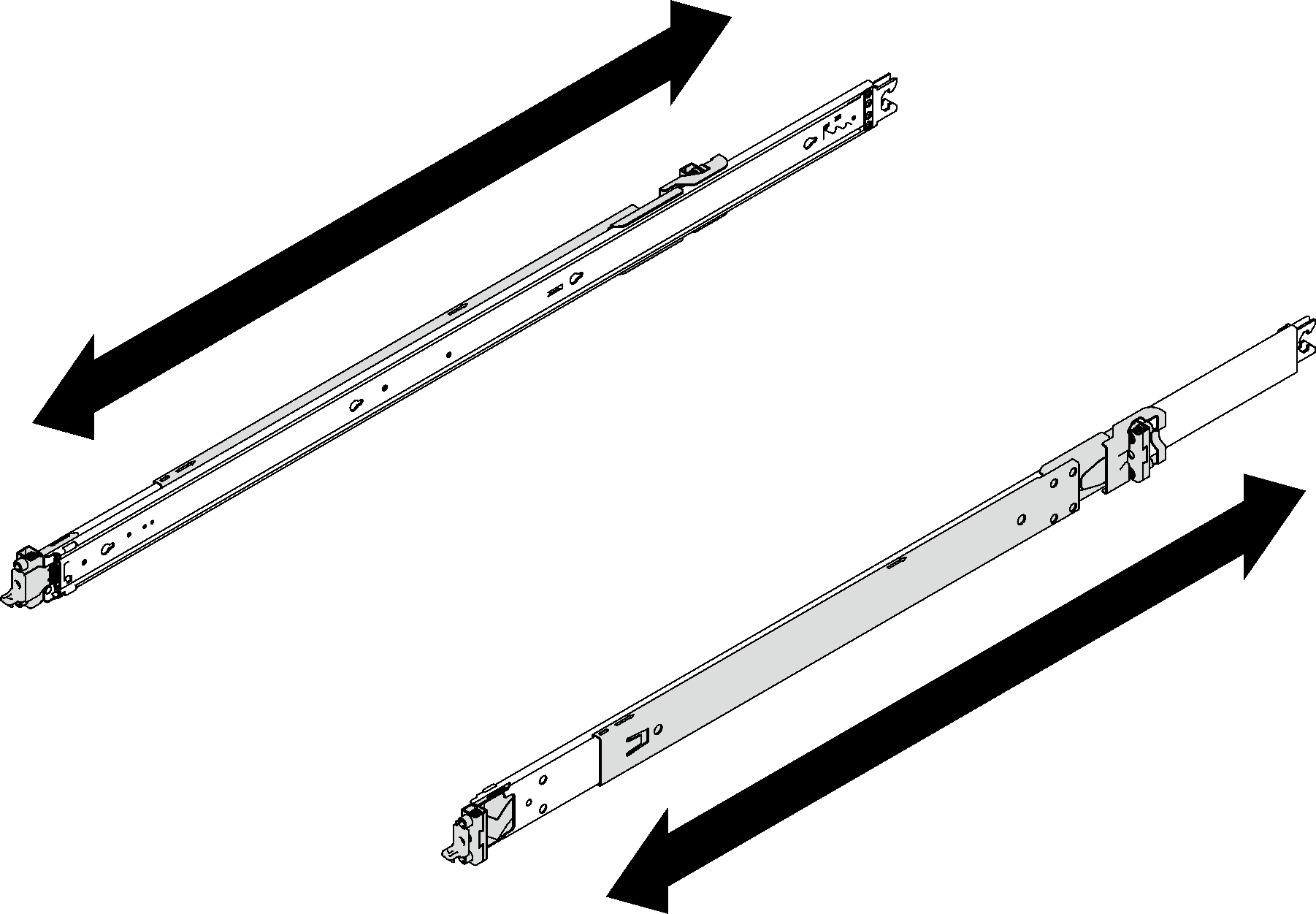

Nota Os trilhos são extensíveis conforme mostrado na ilustração a seguir. Instale o trilho no rack, iniciando pela parte traseira e continuando para a frente. Verifique se o trilho está na posição mais curta. Os pinos de montagem do trilho ocupam o espaço de 1U. Siga a marcação de espaço em U no rack ao instalar o kit de trilhos.

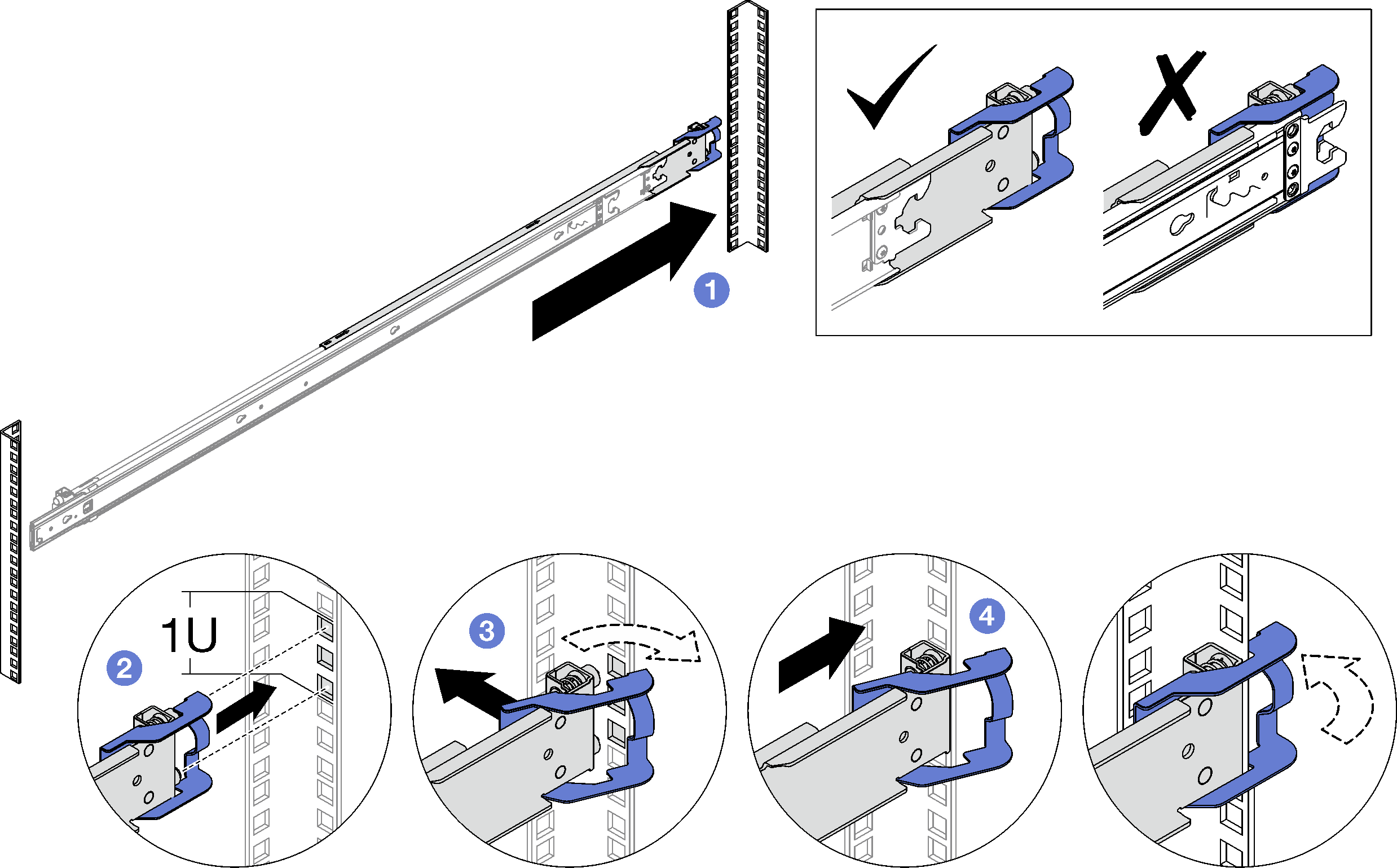

1. Instale os pinos de montagem traseiros no rack.

   Traseira

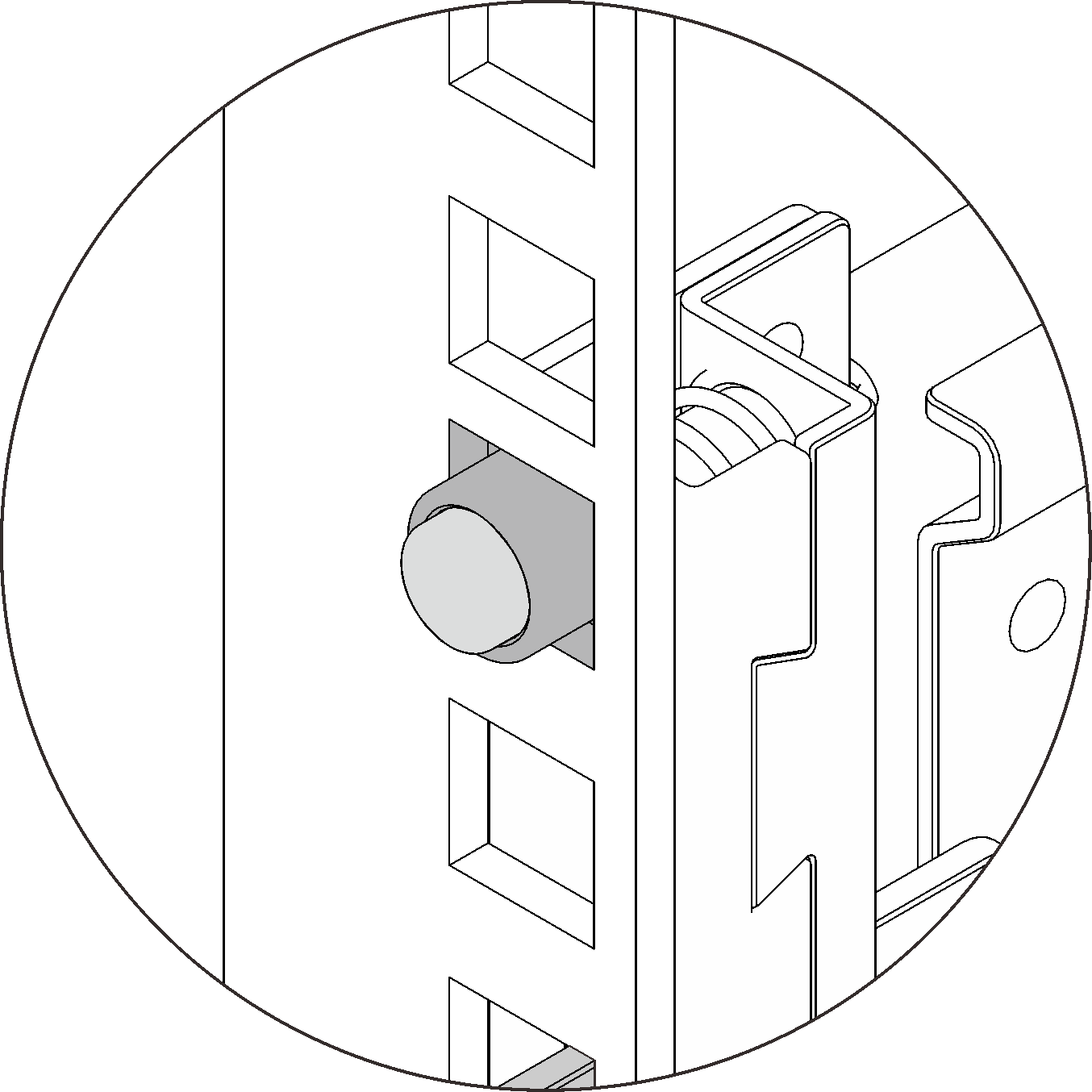

   	Rack de orifício quadrado

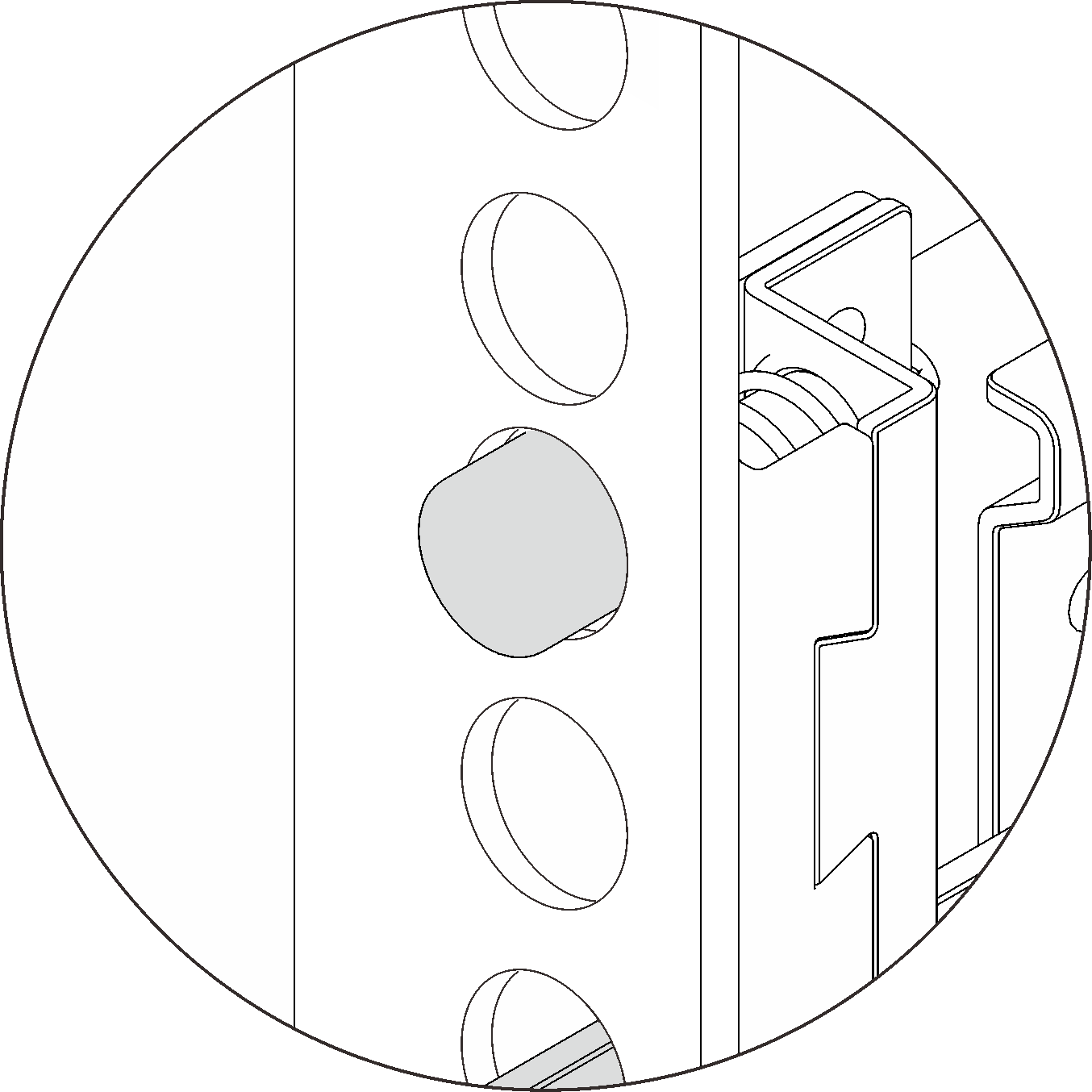

   	Rack de orifício redondo
   Estenda o trilho externo em direção aos flanges de montagem traseiros do rack. Alinhe os pinos de montagem com os flanges de montagem traseiros e configure a abertura da trava traseira na estrutura do rack. Empurre o trilho para fora do rack até que a trava traseira abra. Empurre o trilho em direção aos flanges de montagem traseiros até que a trava traseira gire novamente para a posição fechada.

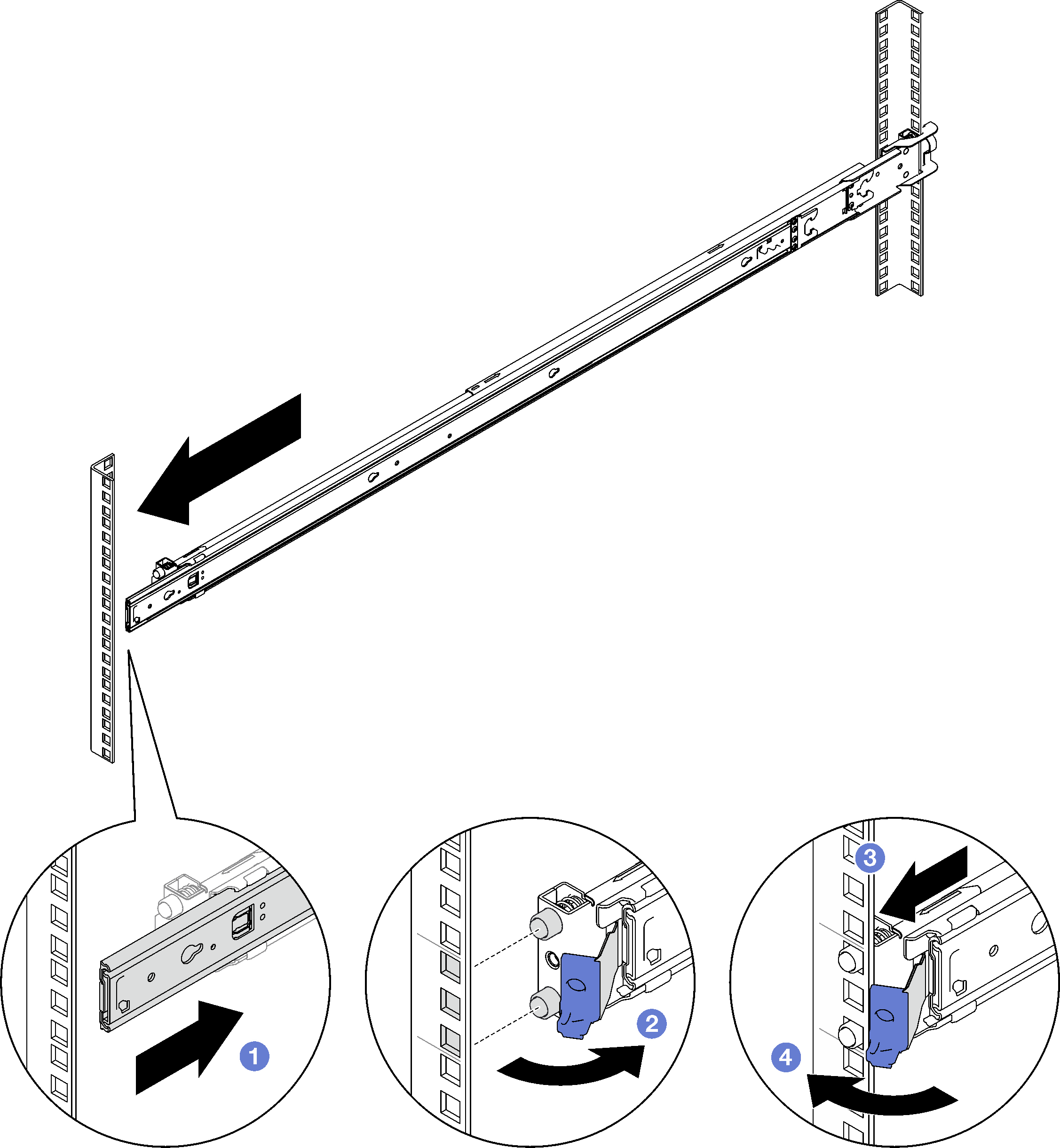

2. Instale os pinos de montagem frontais no rack.

   Frente

   Deslize o trilho interno para dentro para permitir que a trava frontal fique aberta. Abra a trava frontal e alinhe os pinos de montagem com os flanges de montagem frontais correspondentes. Puxe o trilho inteiro para a frente até que os pinos de montagem entrem nos orifícios. Libere a trava frontal para prender o trilho no rack.

3. Repita as duas etapas anteriores no outro trilho.
