ติดตั้งชุดรางลงในแร็ค

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งชุดรางลงในแร็ค

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

สำคัญ

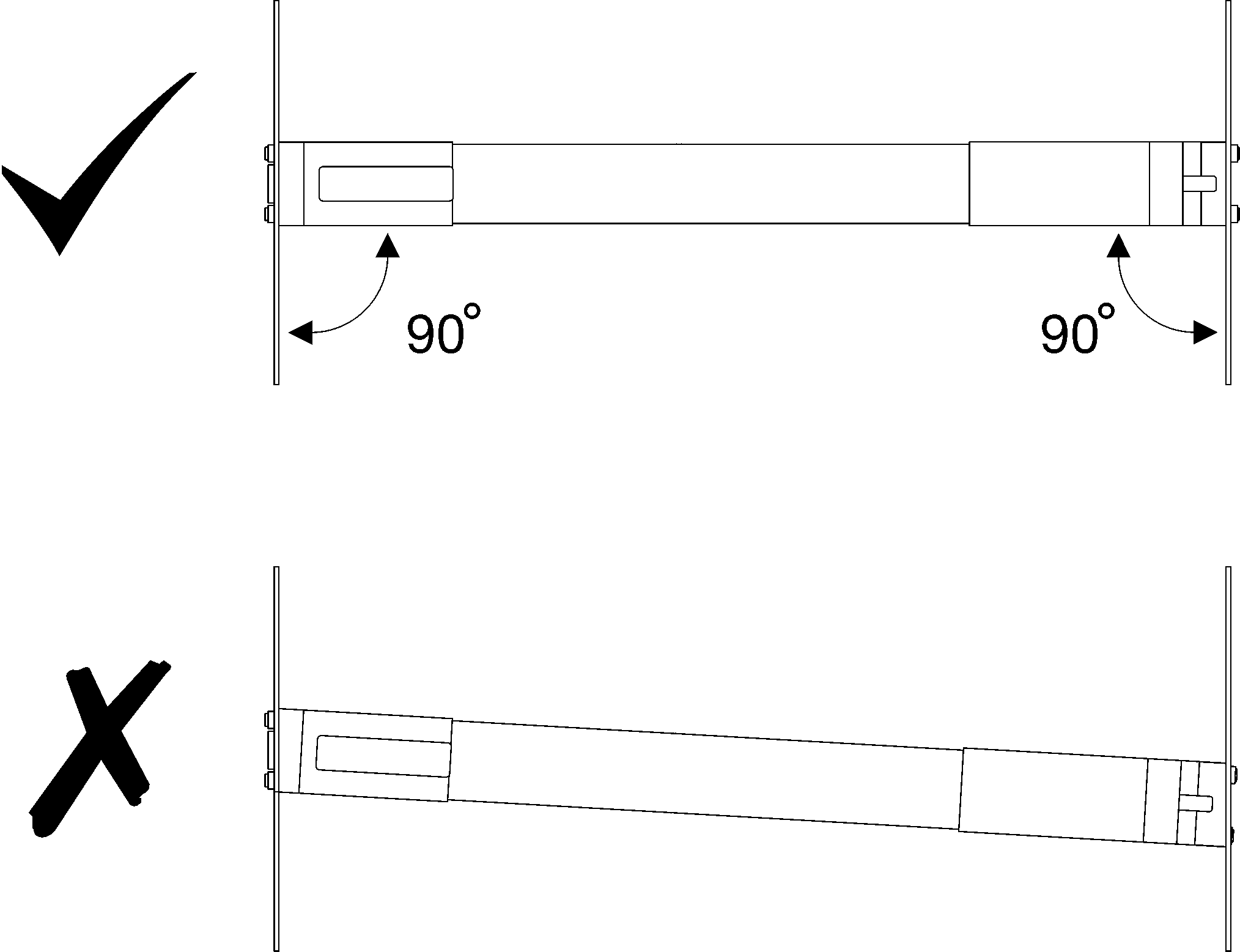

ตรวจสอบให้แน่ใจว่าปลายรางทั้งสองอยู่ในระดับความสูงเท่ากัน

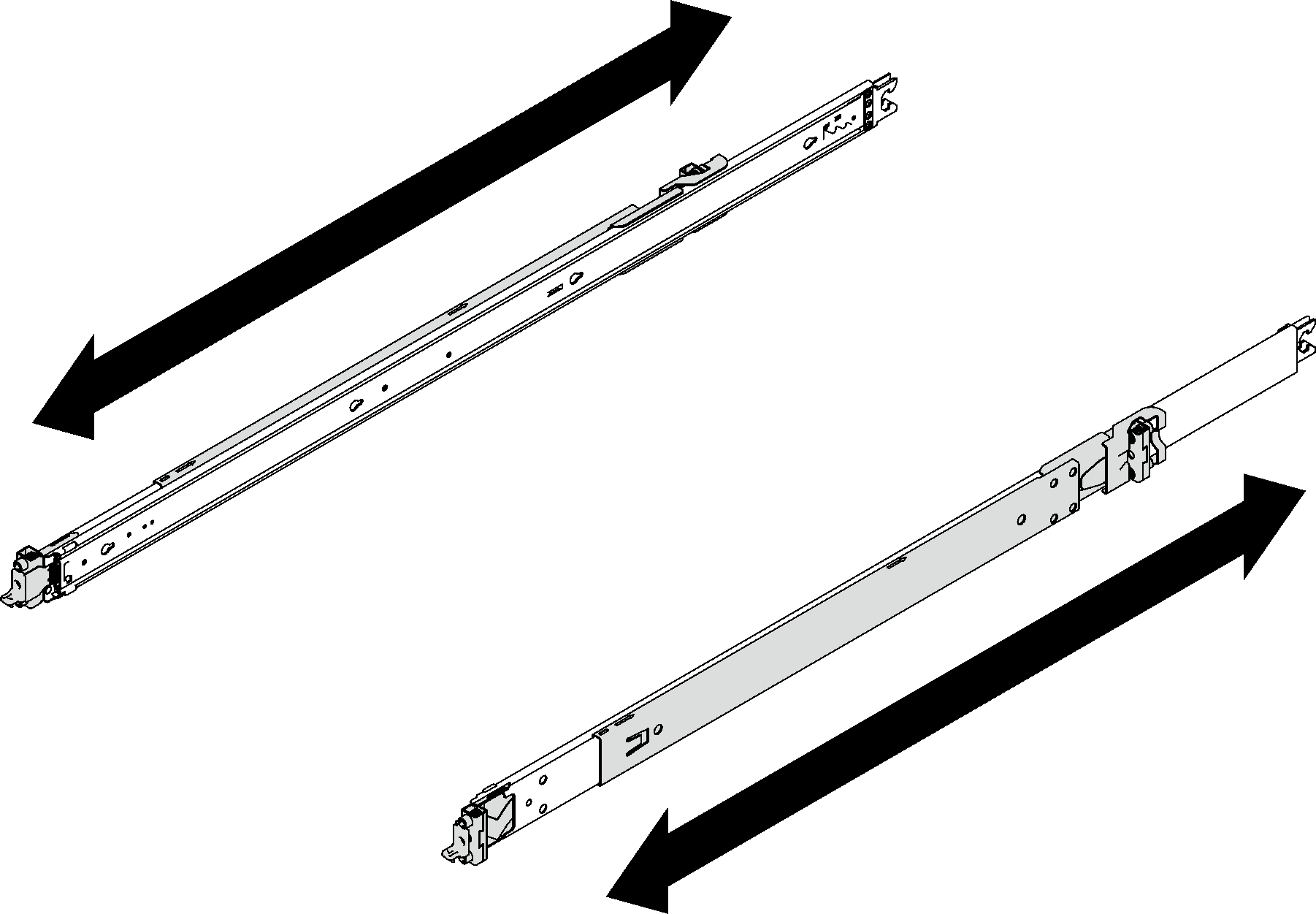

หมายเหตุ รางสามารถยืดได้ตามที่แสดงในภาพประกอบต่อไปนี้ ติดตั้งรางในแร็ค โดยเริ่มจากด้านหลังไปด้านหน้า ตรวจสอบให้แน่ใจว่าได้หดรางให้อยู่ในตำแหน่งที่สั้นที่สุด หมุดยึดรางใช้พื้นที่ 1U ทำตามเครื่องหมายพื้น U บนแร็คเมื่อติดตั้งชุดราง

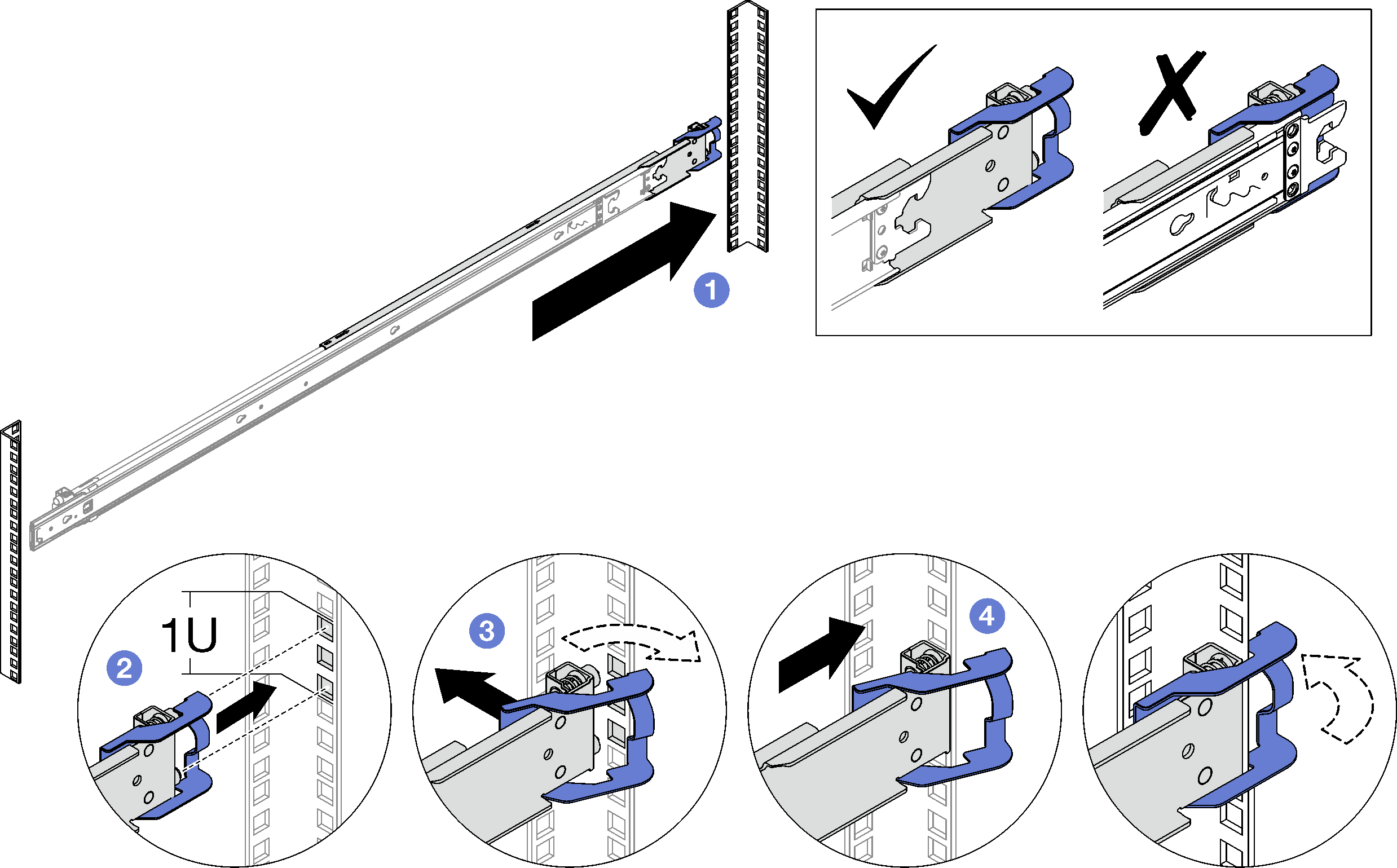

1. ติดตั้งหมุดยึดด้านหลังลงในแร็ค

   ด้านหลัง

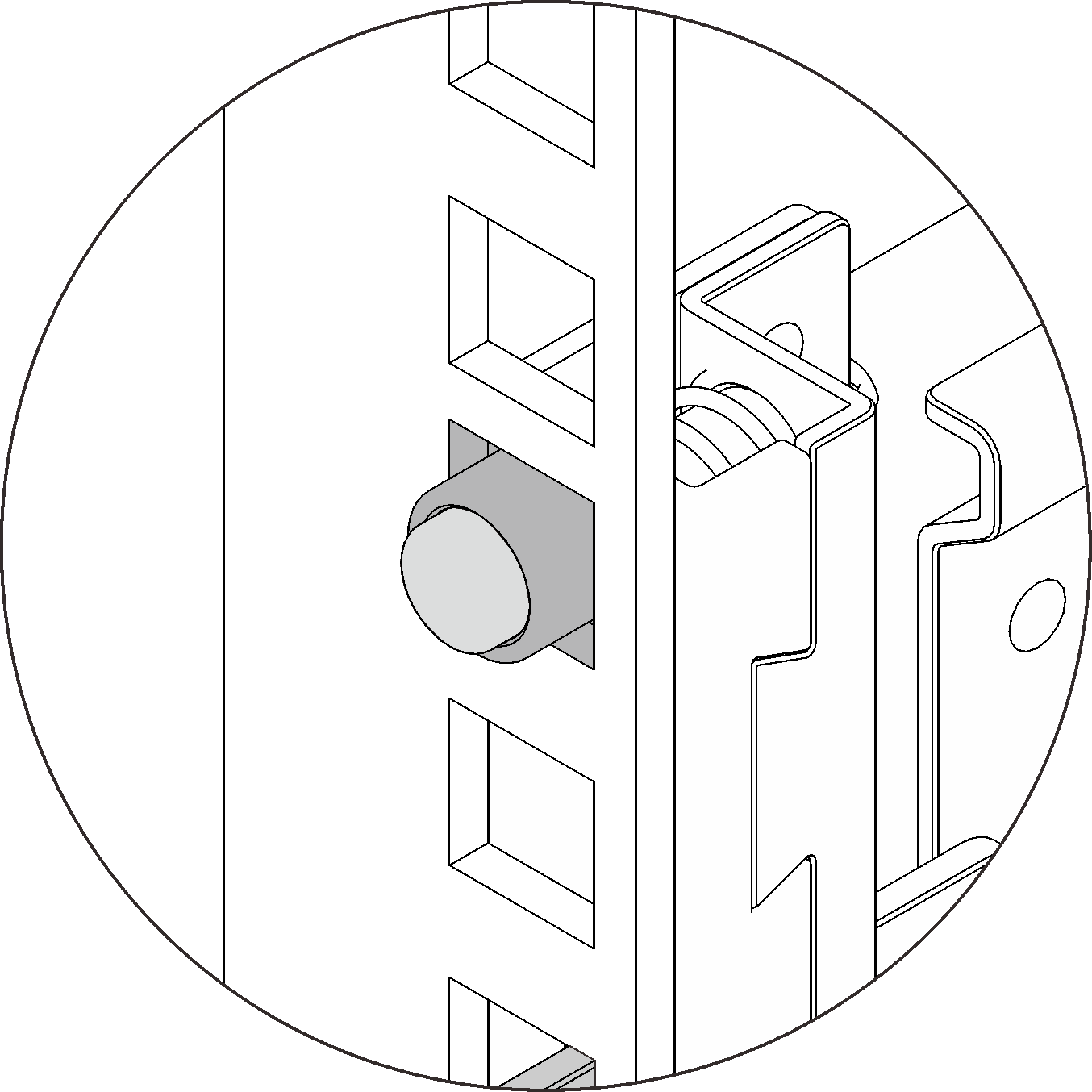

   	แร็คที่มีรูทรงสี่เหลี่ยม

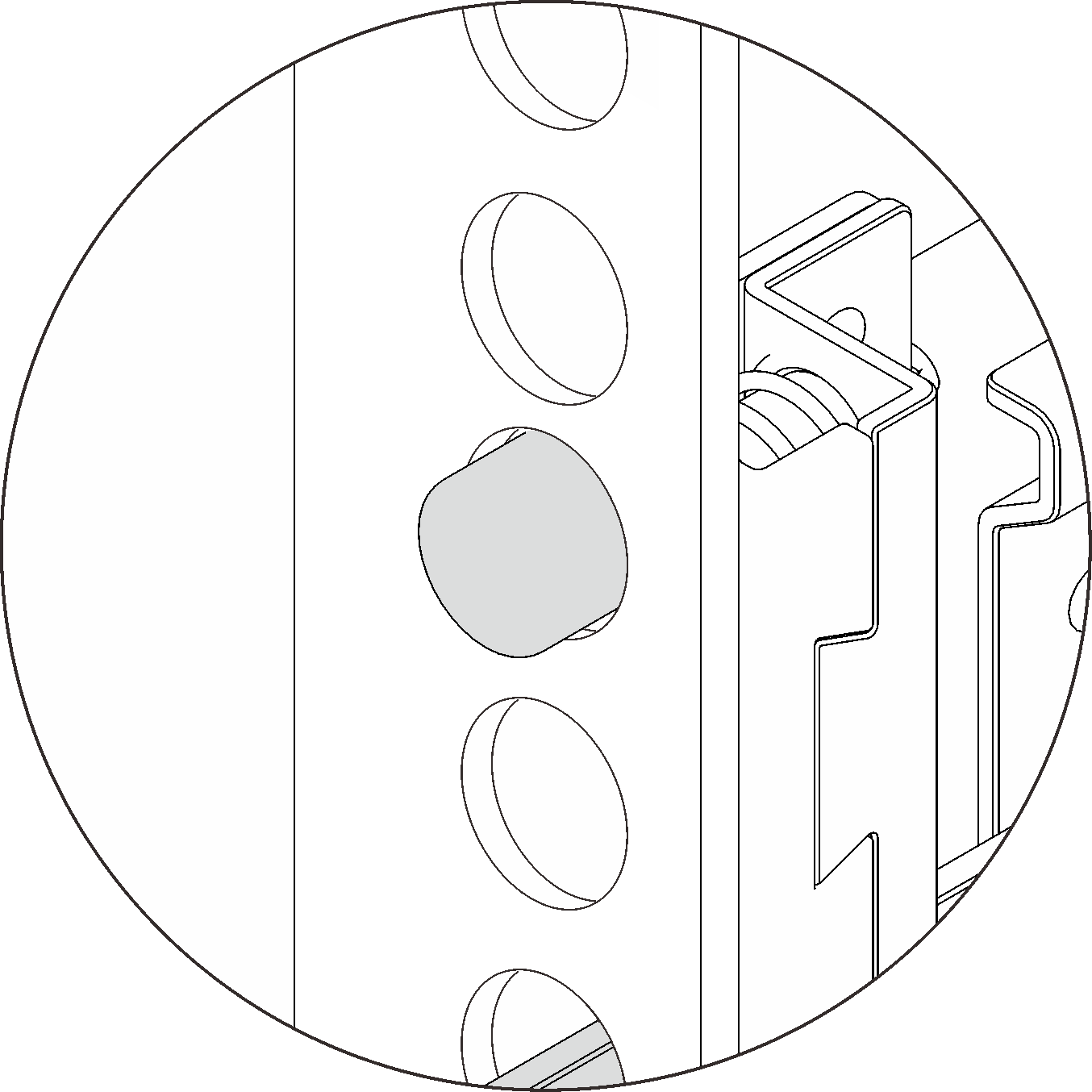

   	แร็คที่มีรูทรงกลม
   ยืดรางด้านนอกไปทางแผ่นยึดด้านหลังในแร็ค จัดแนวหมุดยึดกับแผ่นยึดด้านหลัง และจัดช่องของสลักด้านหลังให้ตรงกับโครงแร็ค ดันรางไปทางด้านนอกของแร็คจนกระทั่งสลักด้านหลังเปิดออก ดันรางไปทางแผ่นยึดด้านหลังจนกว่าสลักด้านหลังจะหมุนกลับไปยังตําแหน่งปิด

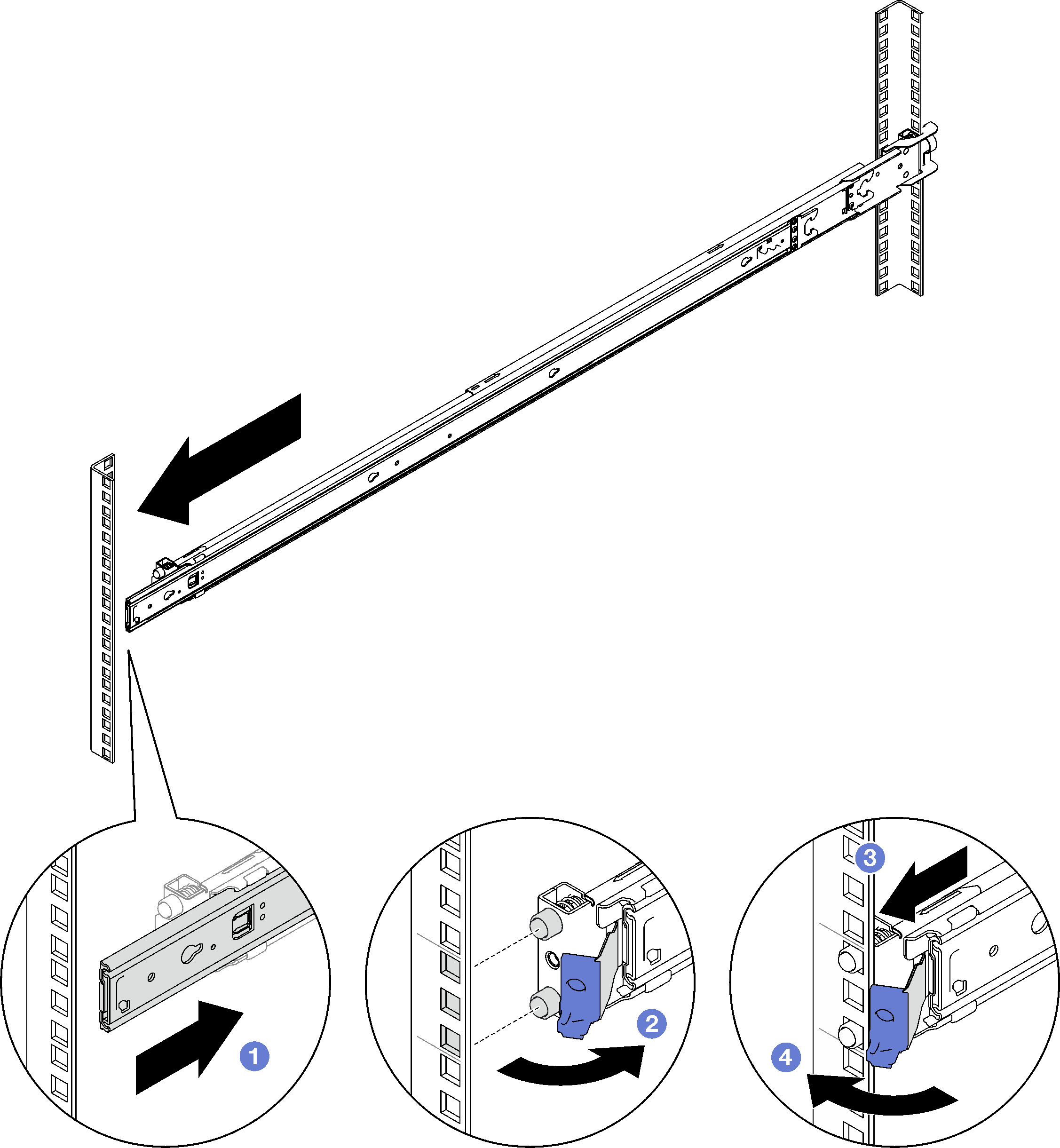

2. ติดตั้งหมุดยึดด้านหน้าลงในแร็ค

   ด้านหน้า

   เลื่อนรางด้านในเข้าไปจนสุดเพื่อให้สลักด้านหน้าเปิดออก เปิดสลักด้านหน้าและจัดแนวหมุดยึดให้ตรงกับแผ่นยึดด้านหน้าที่สอดคล้องกัน ดึงรางไปข้างหน้าจนกระทั่งหมุดยึดผ่านรู ปลดสลักด้านหน้าเพื่อยึดรางเข้ากับแร็ค

3. ทำซ้ำสองขั้นตอนก่อนหน้านี้บนรางอีกข้าง
