Installation du kit de glissières dans l'armoire

Suivez les instructions énoncées dans cette section pour installer le kit de glissières dans l’armoire.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Important

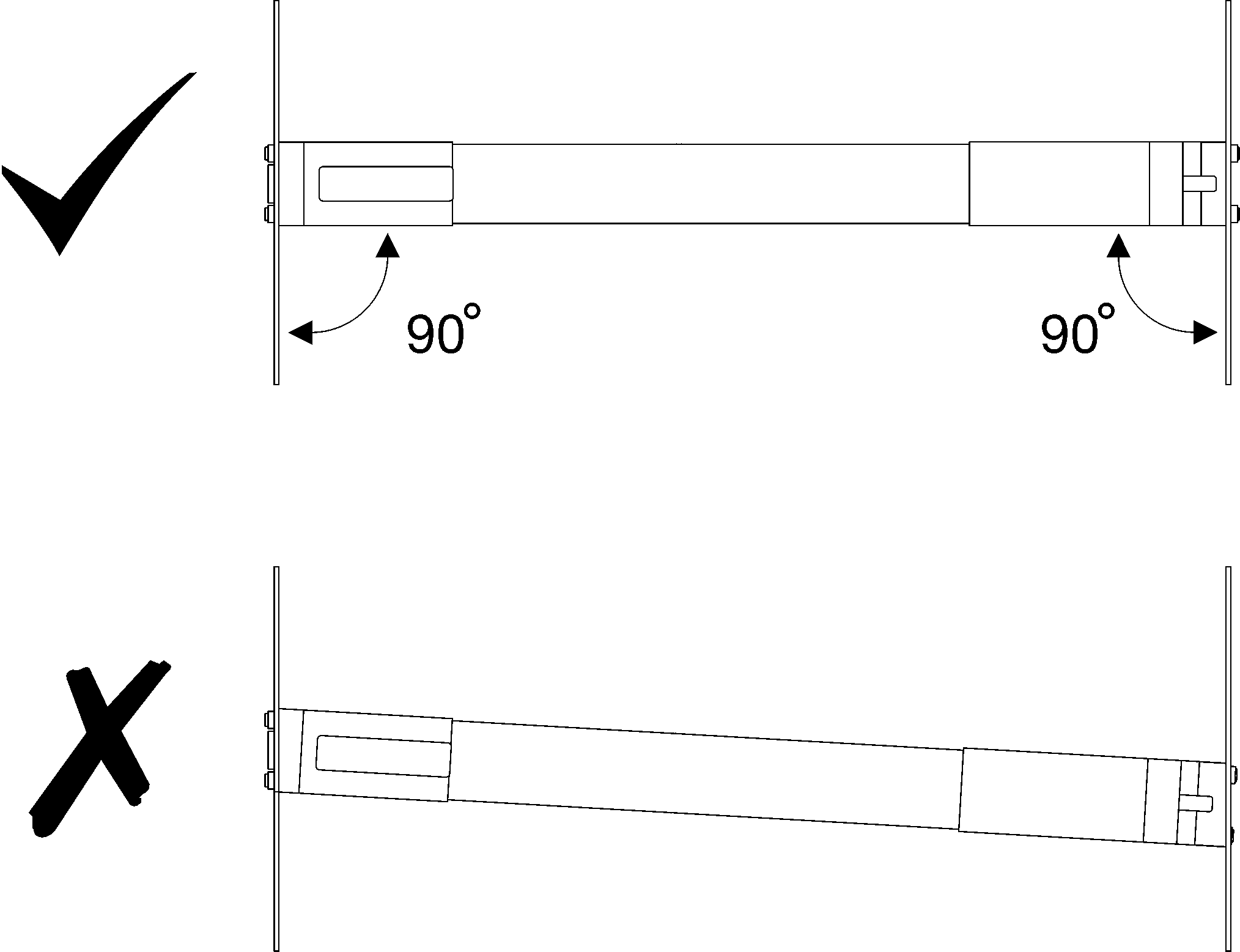

Assurez-vous que les deux extrémités de la glissière sont sur la même hauteur.

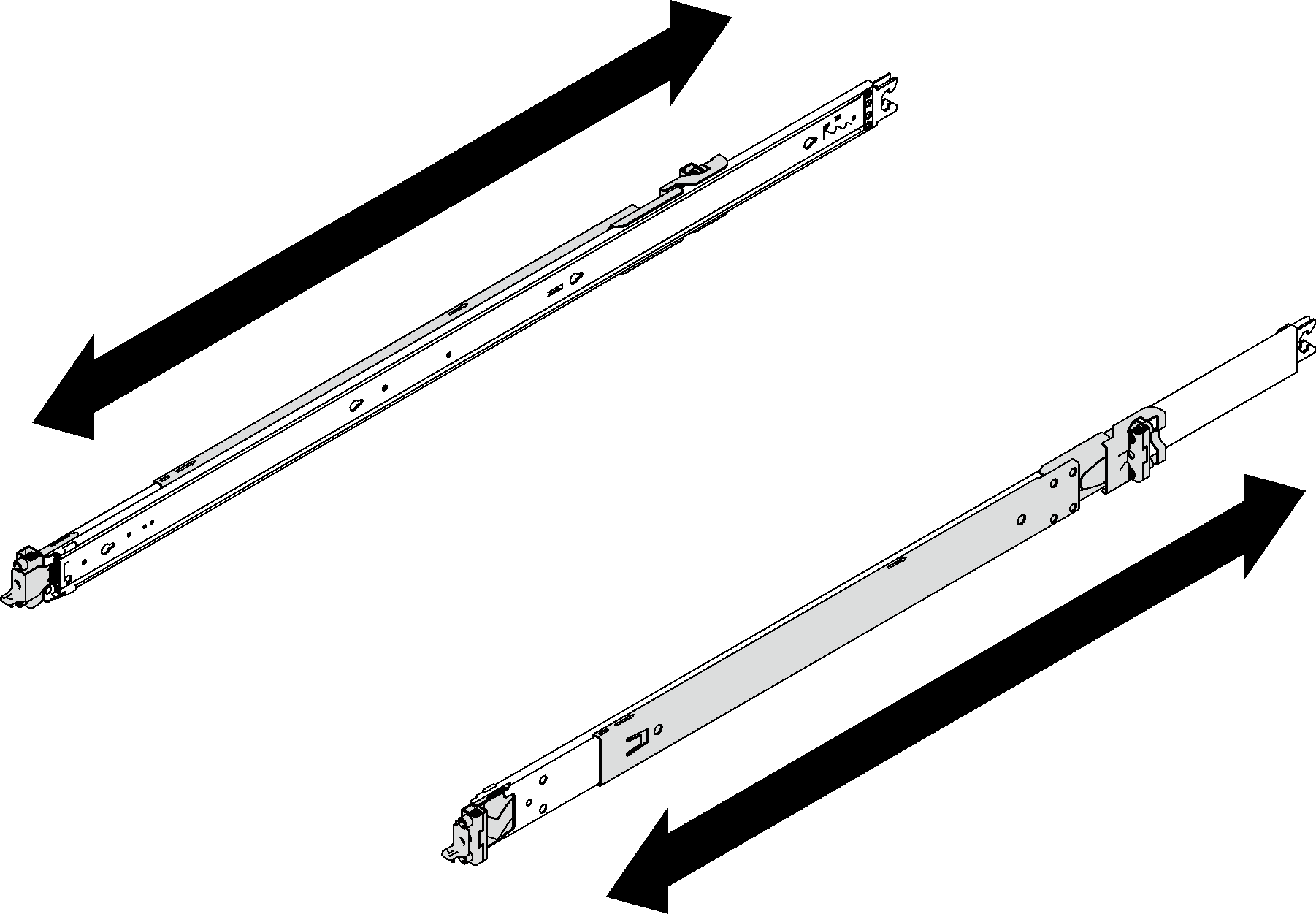

Remarque Les glissières sont extensibles comme indiqué dans la figure suivante. Installez la glissière sur l’armoire, de l’arrière à l’avant. Vérifiez que la glissière est raccourcie dans la position la plus courte. Les broches de montage des glissières prennent un espace 1U. Suivez le marquage d’espace U de l’armoire lors de l’installation du kit de glissières.

1. Installez les broches de support arrière dans l’armoire.

   Arrière

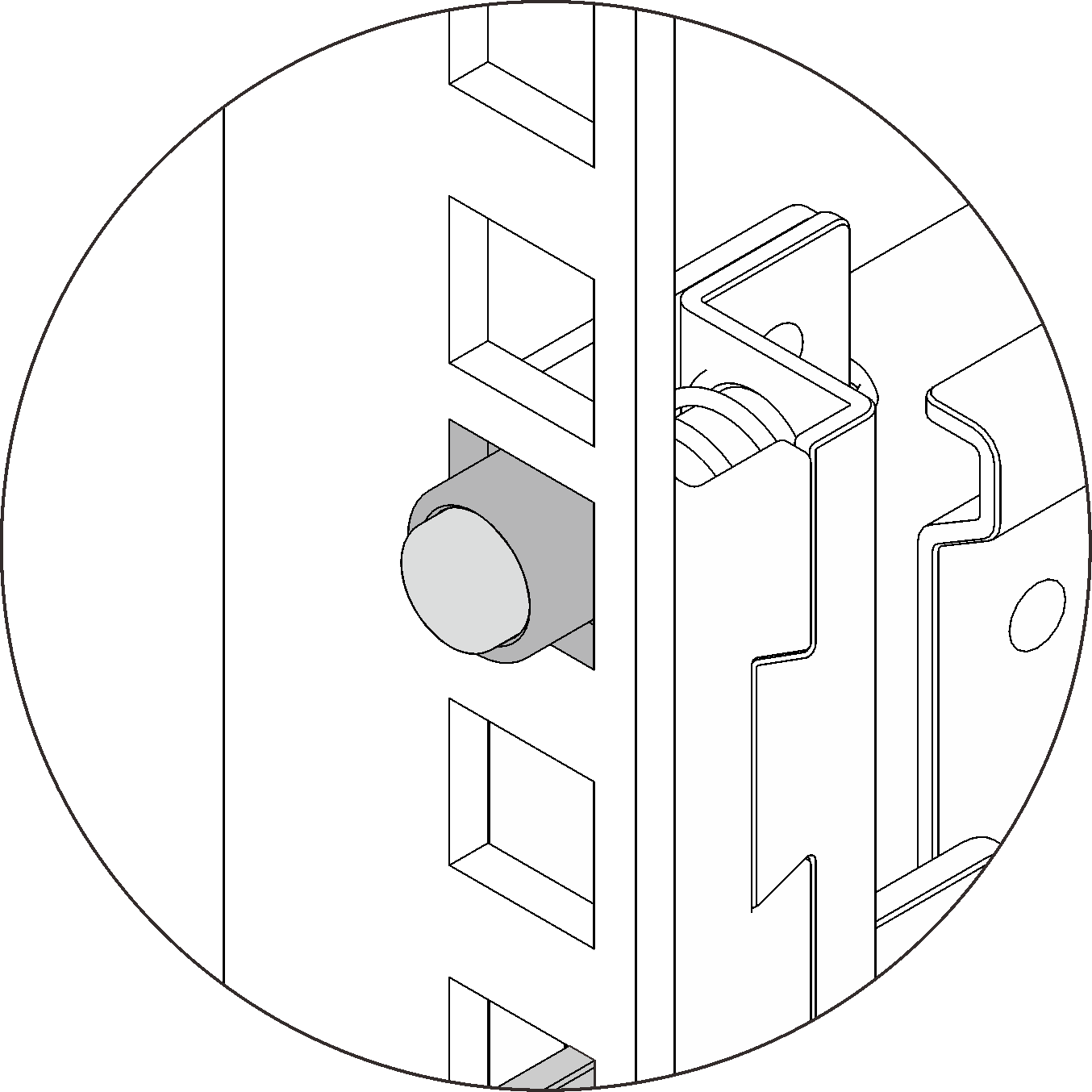

   	Armoire à trous carrés

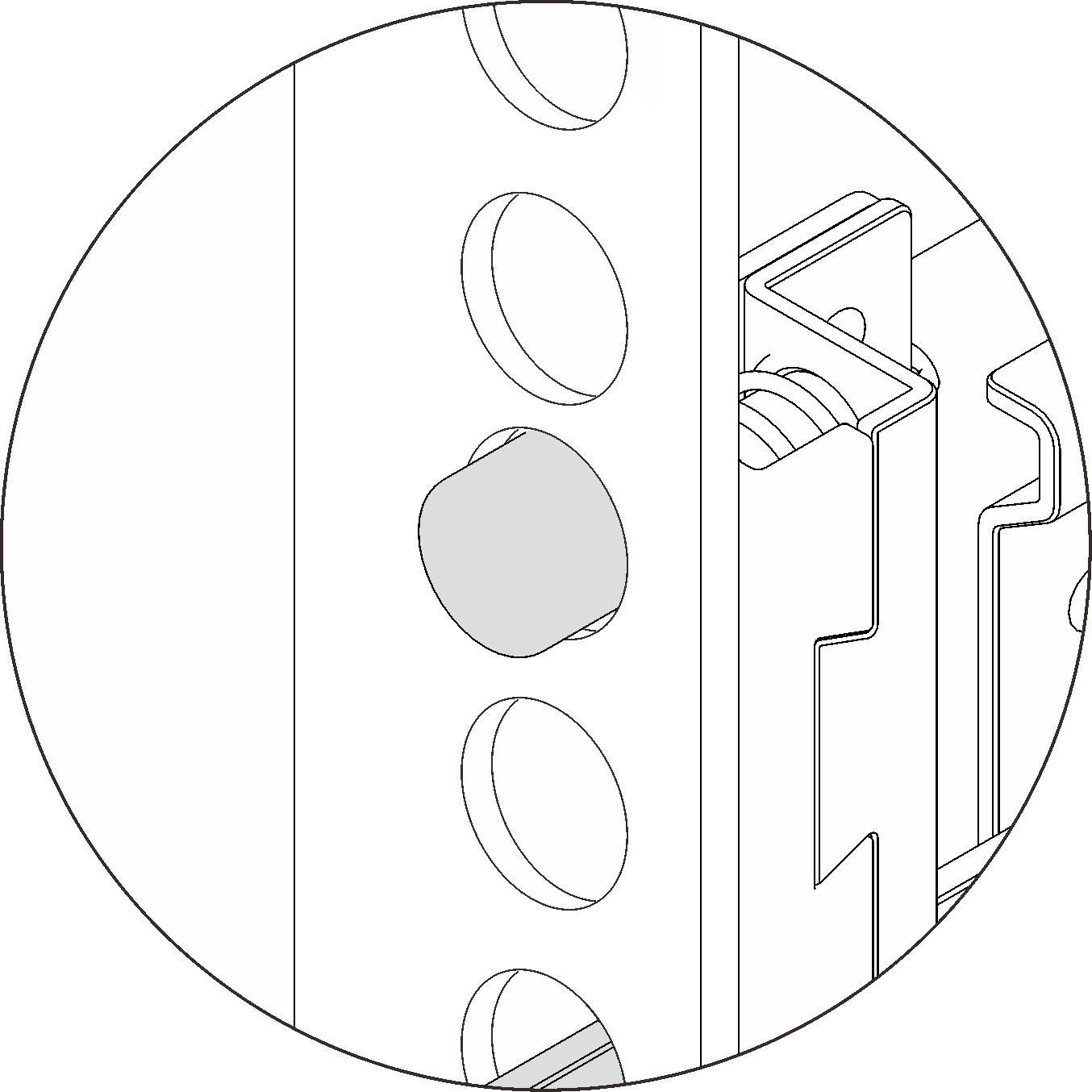

   	Armoire à trous ronds

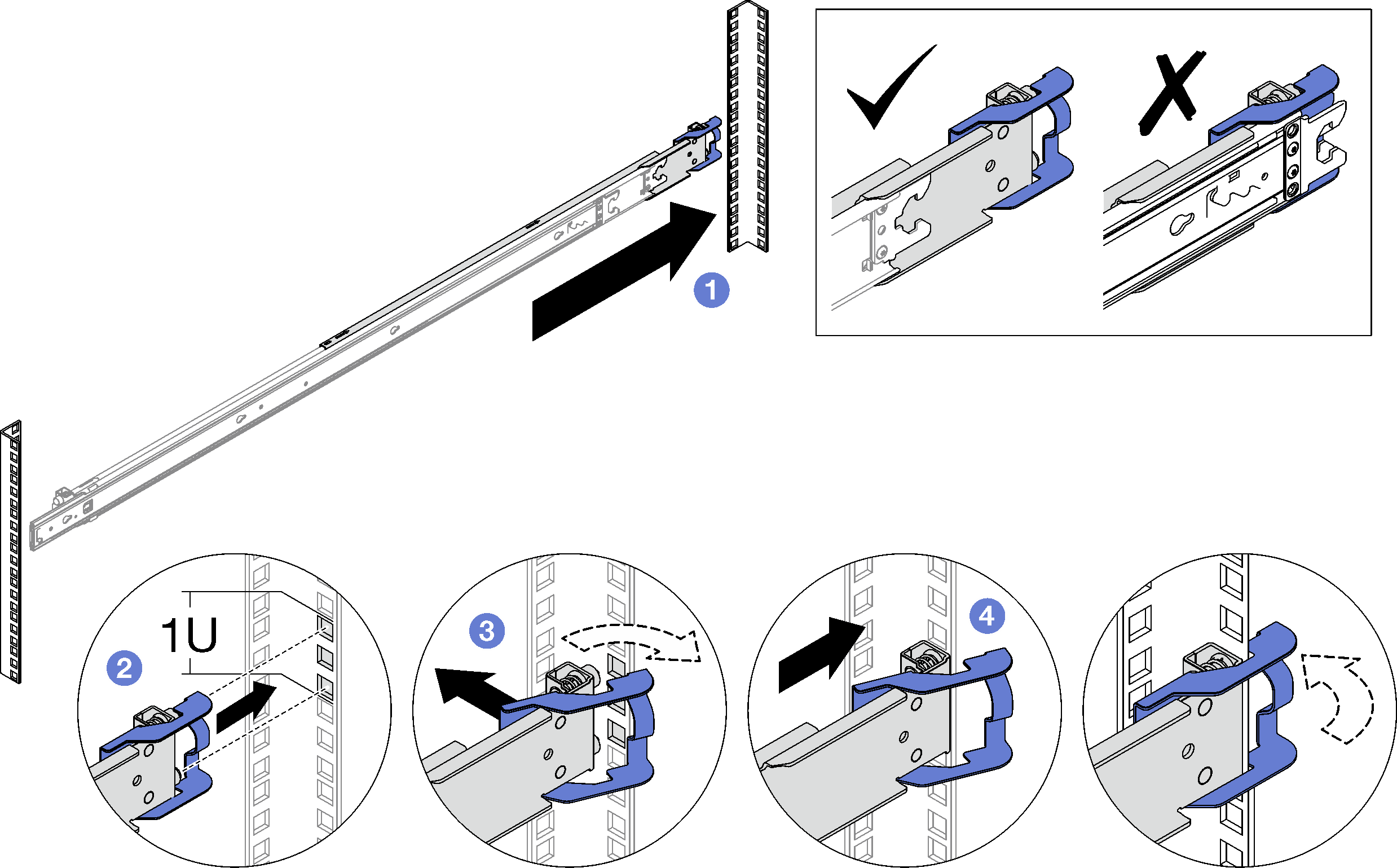

   Tirez complètement la glissière externe vers les brides de montage arrière de l’armoire. Alignez les broches de montage avec les brides de fixation arrière et placez l’ouverture du loquet arrière contre le cadre de l’armoire. Poussez la glissière vers l’extérieur de l’armoire jusqu’à ce que le loquet arrière s’ouvre. Poussez la glissière vers les brides de fixation arrière jusqu’à ce que le loquet arrière retourne en position fermée.

2. Installez les broches de support avant dans l’armoire.

   Avant

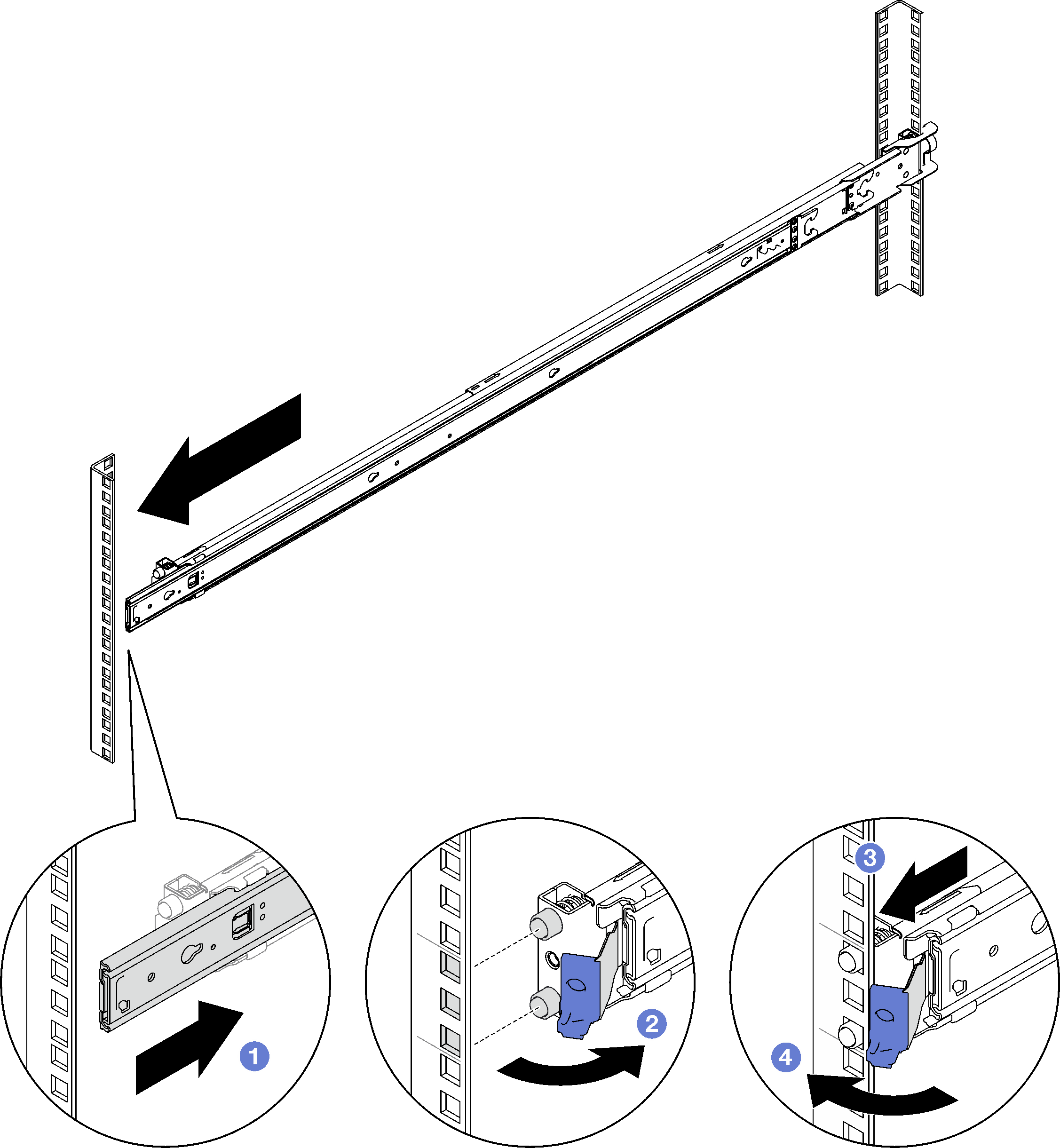

   Faites glisser la glissière interne complètement, de sorte que le loquet avant puisse s’ouvrir. Ouvrez le loquet avant et alignez les broches de montage avec les brides de montage avant correspondantes. Tirez la glissière vers l’avant jusqu’à ce que les broches s’insèrent dans les trous. Relâchez le loquet avant pour fixer la glissière à l’armoire.

3. Répétez les deux étapes précédentes sur l’autre glissière.
