レール・キットをラックに取り付ける

このセクションの手順に従って、ラックにレール・キットを取り付けます。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
• 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

重要

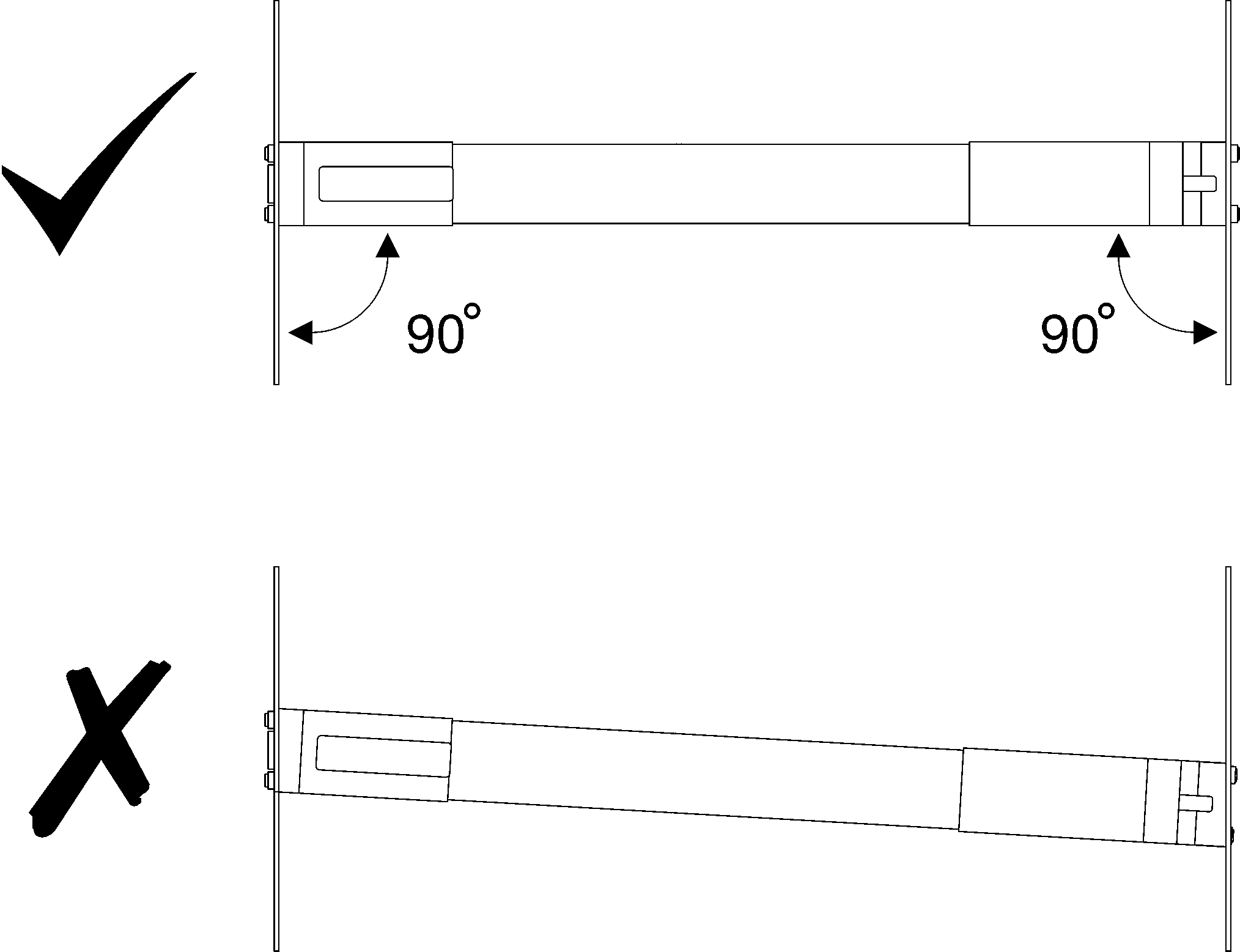

レールの両端が同じ高さで固定されている必要があります。

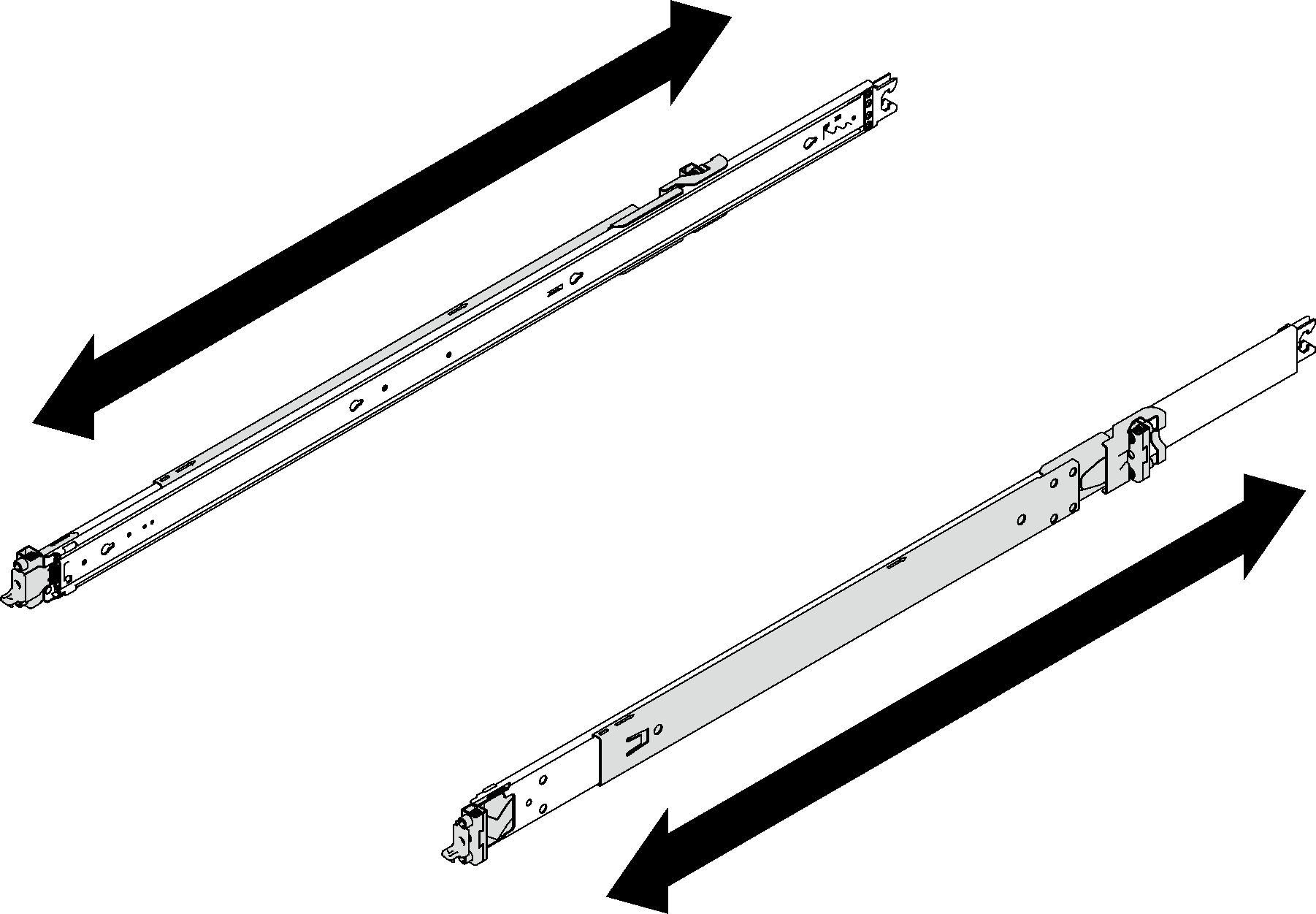

注 レールは次の図に示すように伸ばすことができます。 レールをラックに取り付けます。最初は背面から、しだいに前面へと進みます。 レールが最も短いポジションに収まっていることを確認します。 レール・マウント・ピンは 1U スペースを占有します。レール・キットを取り付けるときは、ラックの U スペース・マーキングに従ってください。

1. 後部取り付けピンをラックに取り付けます。

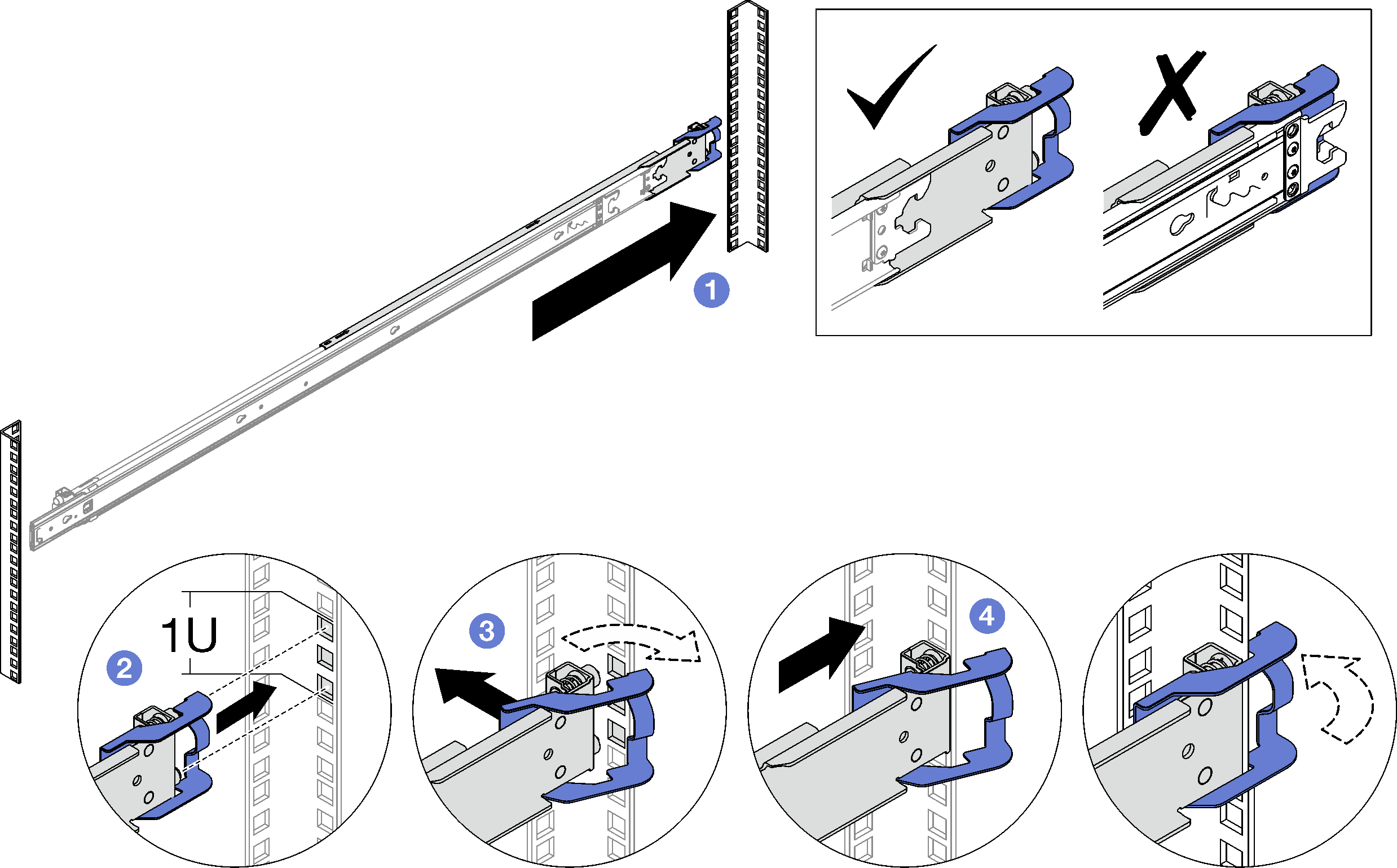

   後部

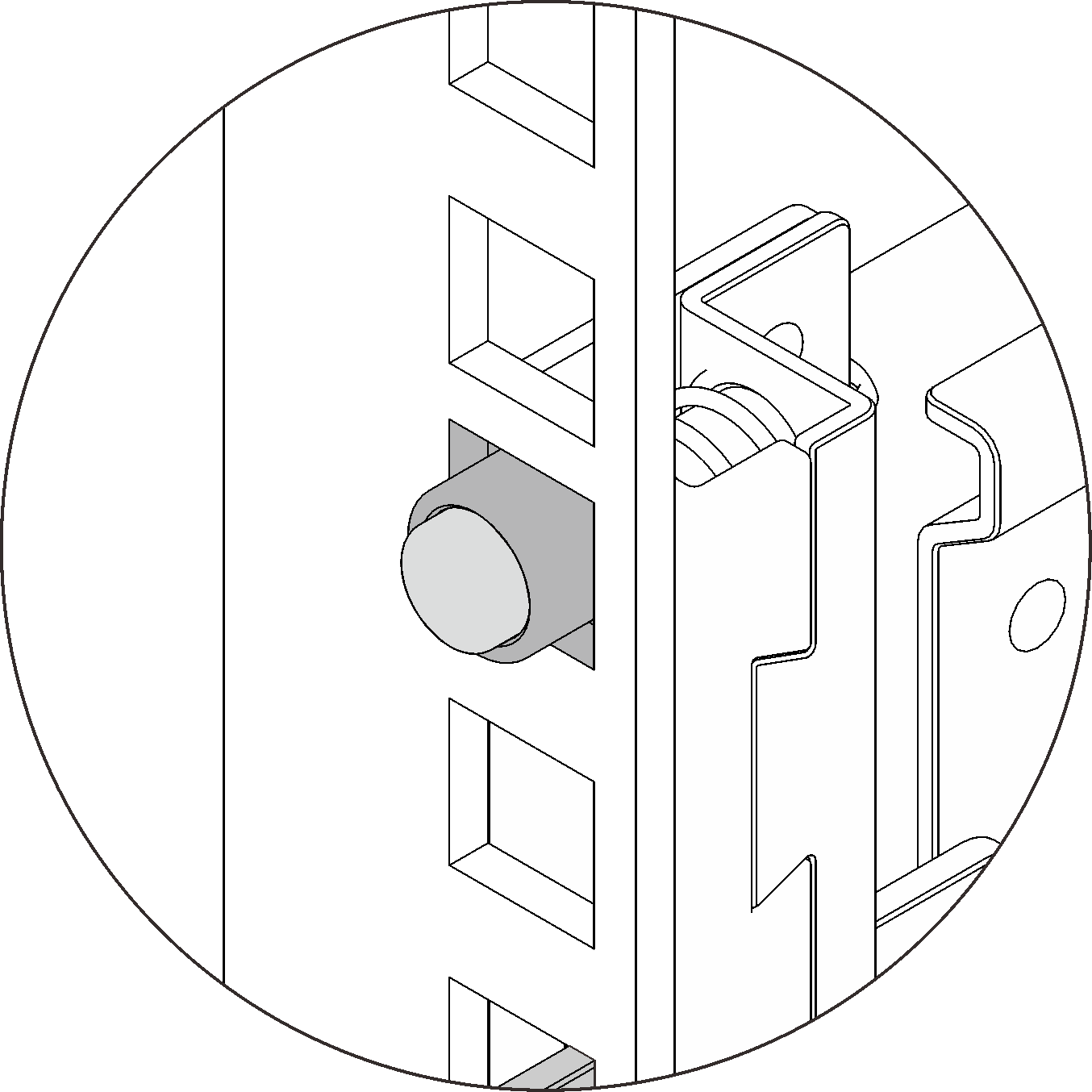

   	正方形の穴のラック

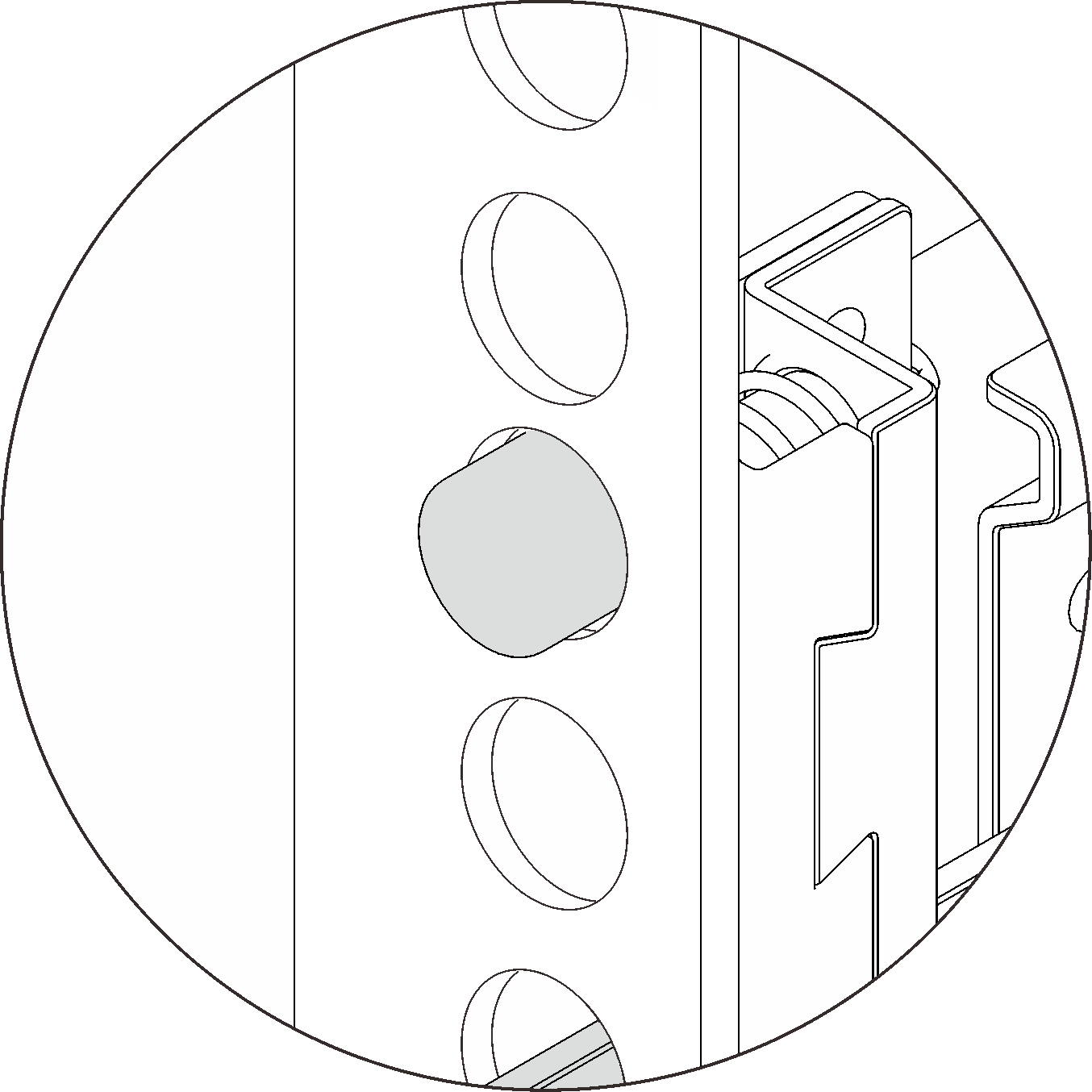

   	円形の穴のラック
   ラックの後部取り付けフランジに向かって外側のレールを伸ばします。 取り付けピンを後部取り付けフランジと位置合わせし、後部ラッチの開口部をラック・フレームに対して設定します。 後部ラッチが開くまでレールをラックの外側に向けて押します。 後部ラッチが回転して閉じた位置に戻るまで、レールを後部取り付けフランジの方向に押します。

2. 前部の取り付けピンをラックに取り付けます。

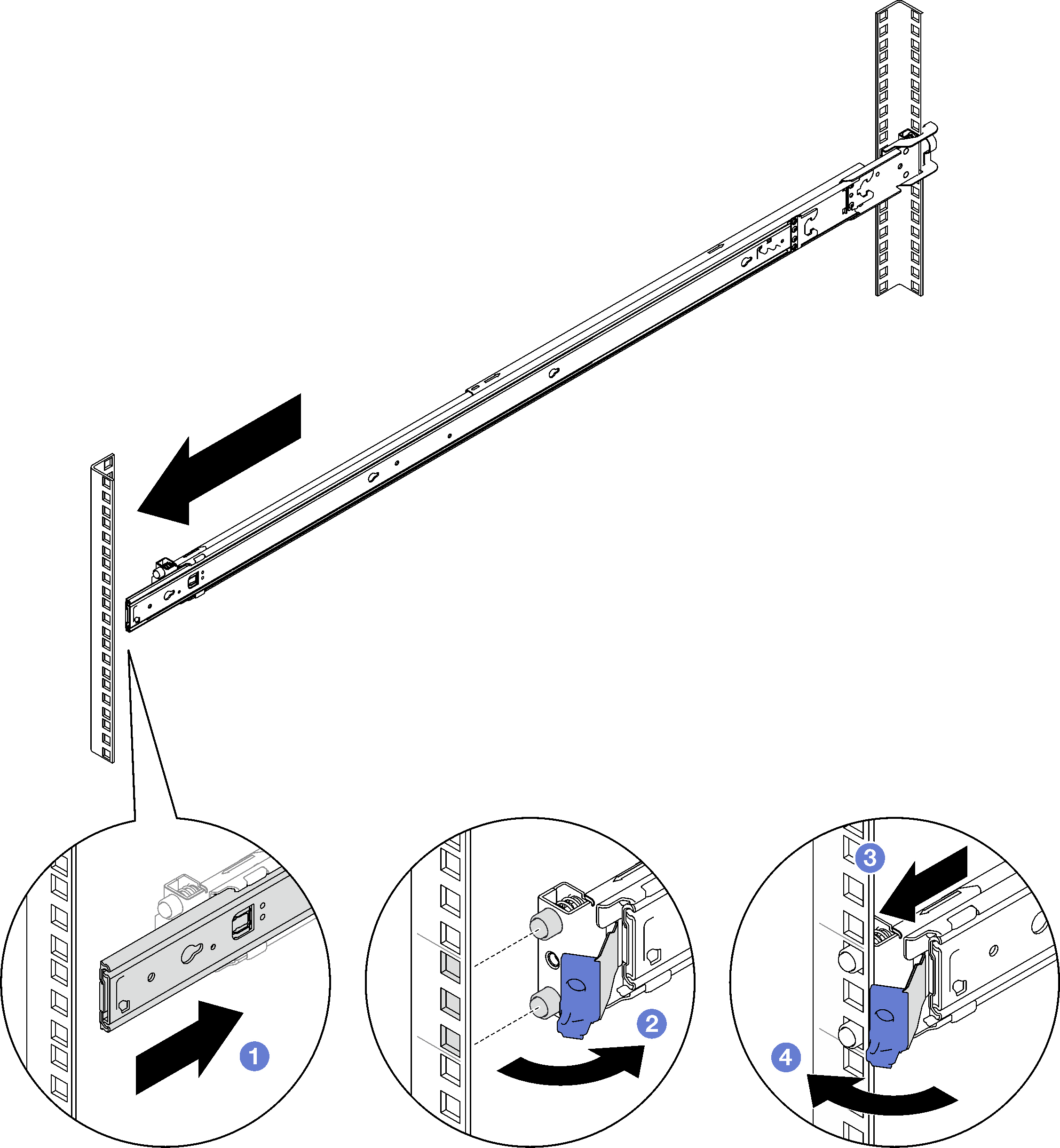

   前部

   内部レールをにスライドさせて、前部ラッチを開くことができるようにします。 前部ラッチを開き、取り付けピンを対応する前部取り付けフランジに位置合わせします。 取り付けピンが穴から突き出るまで、レール全体を前方に引きます。 前面ラッチを解放してレールをラックに固定します。

3. 他のレールについても前の 2 つの手順を繰り返します。
