Установка комплекта направляющих в стойку

В этом разделе приведены инструкции по установке комплекта направляющих на стойку.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Важное замечание

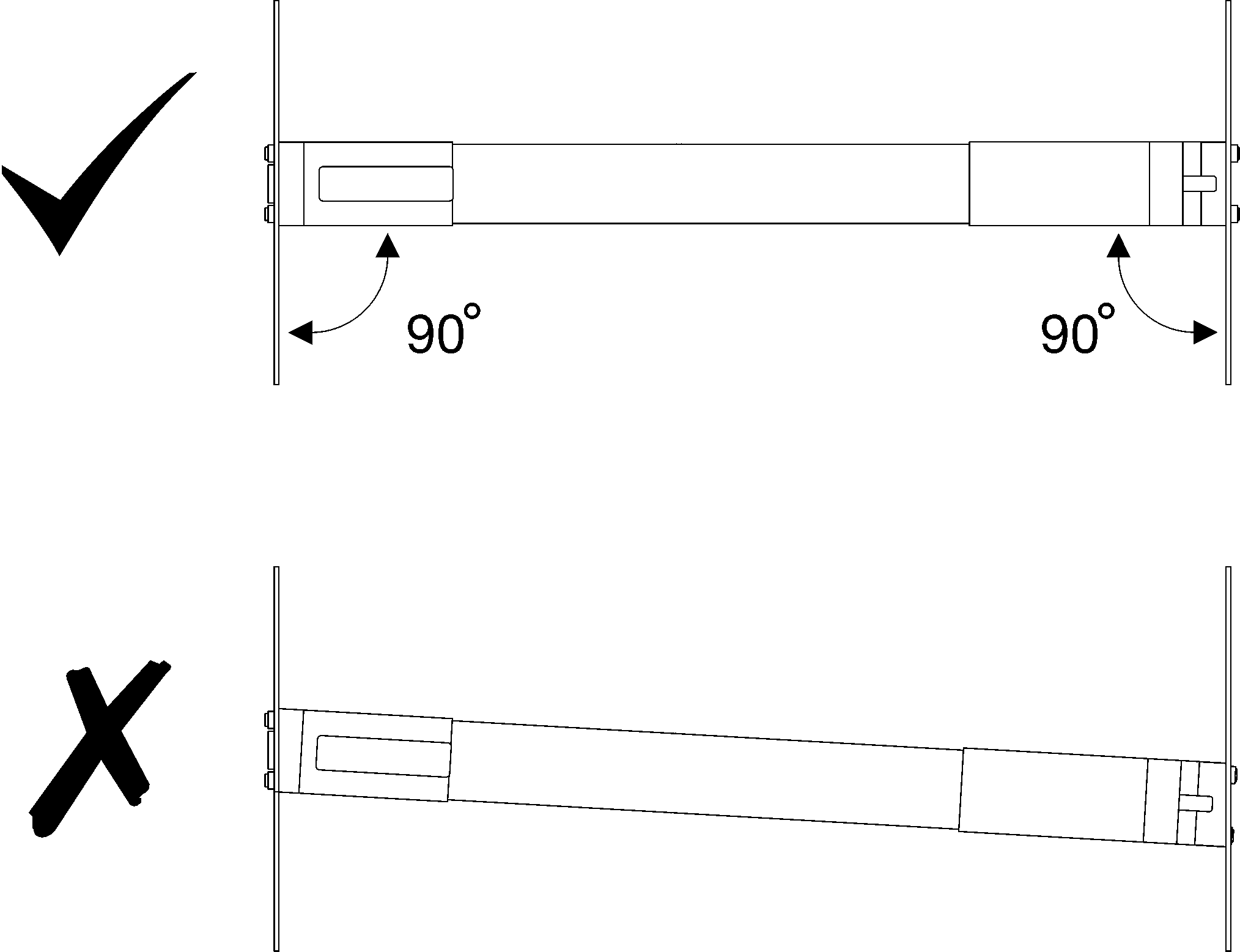

Убедитесь, что оба конца направляющей находятся на одной высоте.

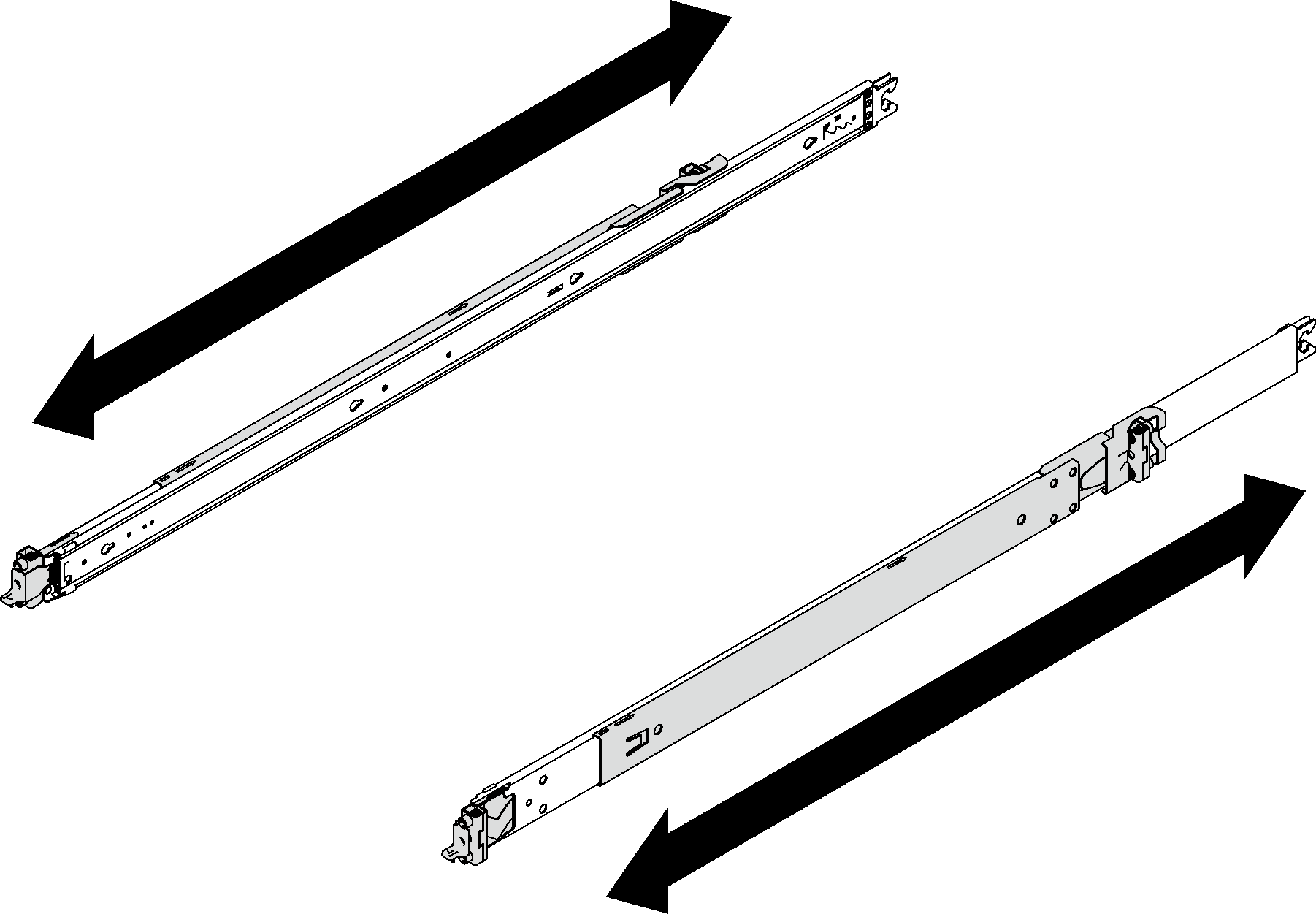

Прим. Длину направляющих можно изменять, как показано на следующем рисунке. Установите направляющую в стойку в направлении от задней стороны к лицевой. Уменьшите длину направляющей до минимума. Крепежные контакты направляющих занимают пространство 1U. При установке комплекта направляющих следуйте маркировке пространства U на стойке.

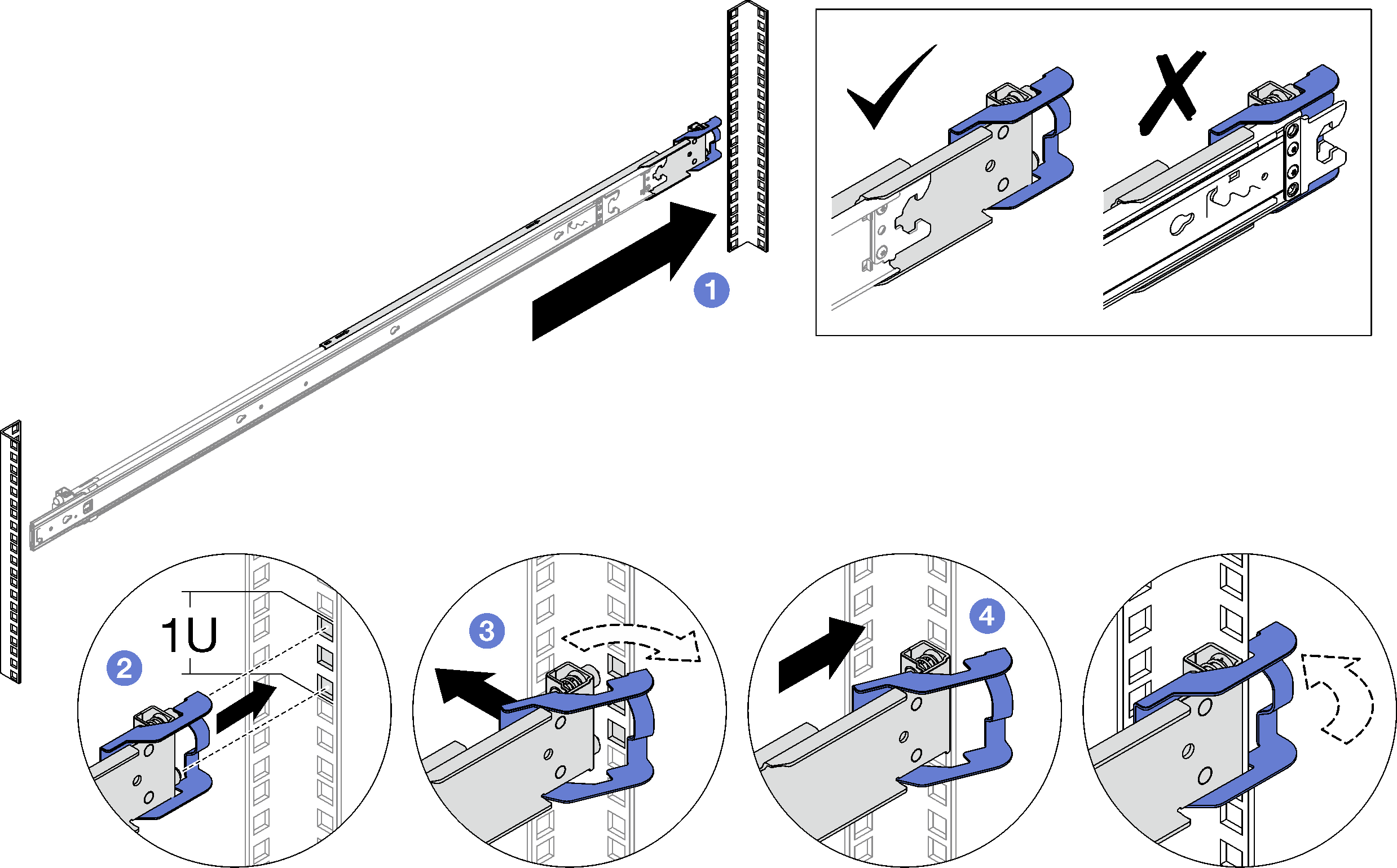

1. Установите задние крепежные контакты в стойку.

   Задняя сторона

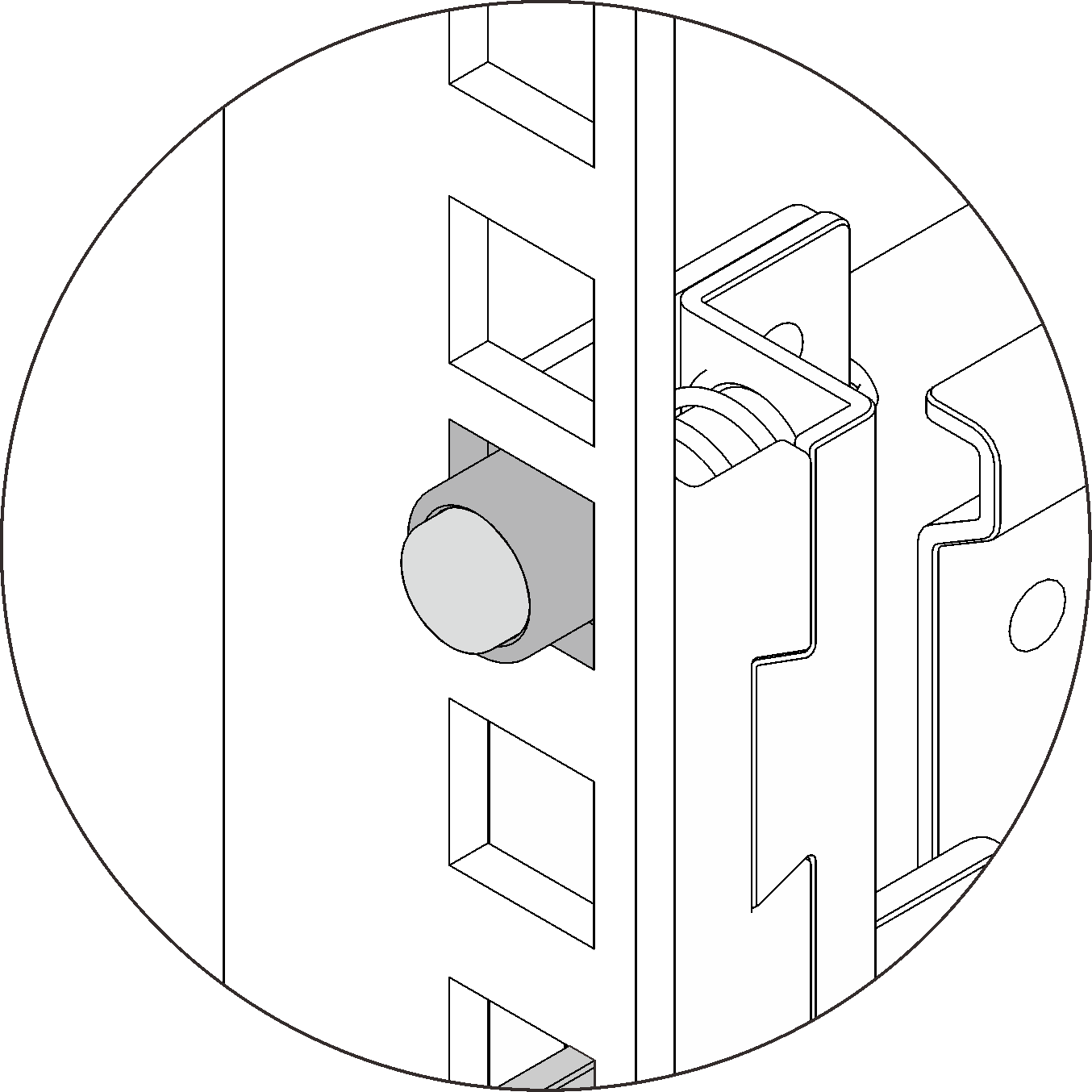

   	Стойка с квадратными отверстиями

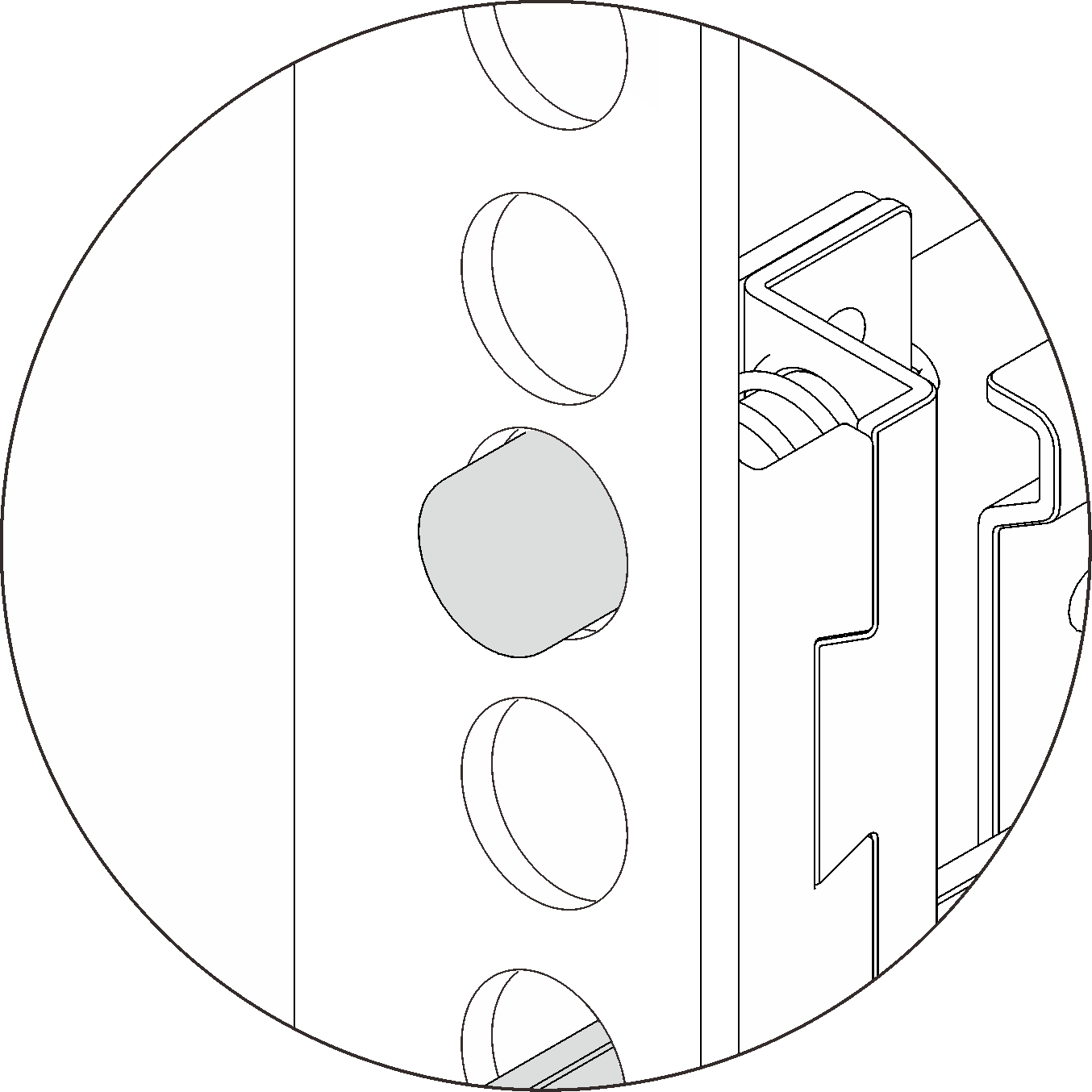

   	Стойка с круглыми отверстиями
   Полностью вытяните внешнюю направляющую в направлении задних монтажных фланцев в стойке. Совместите крепежные контакты с задними монтажными фланцами и расположите проем задней защелки напротив рамы стойки. Выдвигайте направляющую из стойки, пока задняя защелка не откроется. Сдвигайте направляющую по направлению к задним монтажным фланцам до тех пор, пока задняя защелка не закроется снова.

2. Установите передние крепежные контакты в стойку.

   Передняя сторона

   Задвиньте внутреннюю направляющую до упора, чтобы открыть переднюю защелку. Откройте переднюю защелку и совместите крепежные контакты с соответствующими передними монтажными фланцами. Потяните направляющую вперед, чтобы крепежные контакты прошли через отверстия. Разблокируйте переднюю защелку, чтобы зафиксировать направляющую в стойке.

3. Повторите предыдущие два шага с другой направляющей.
