Instalación del kit de rieles en el bastidor

Siga las instrucciones de esta sección para instalar el kit de rieles en el bastidor.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Importante

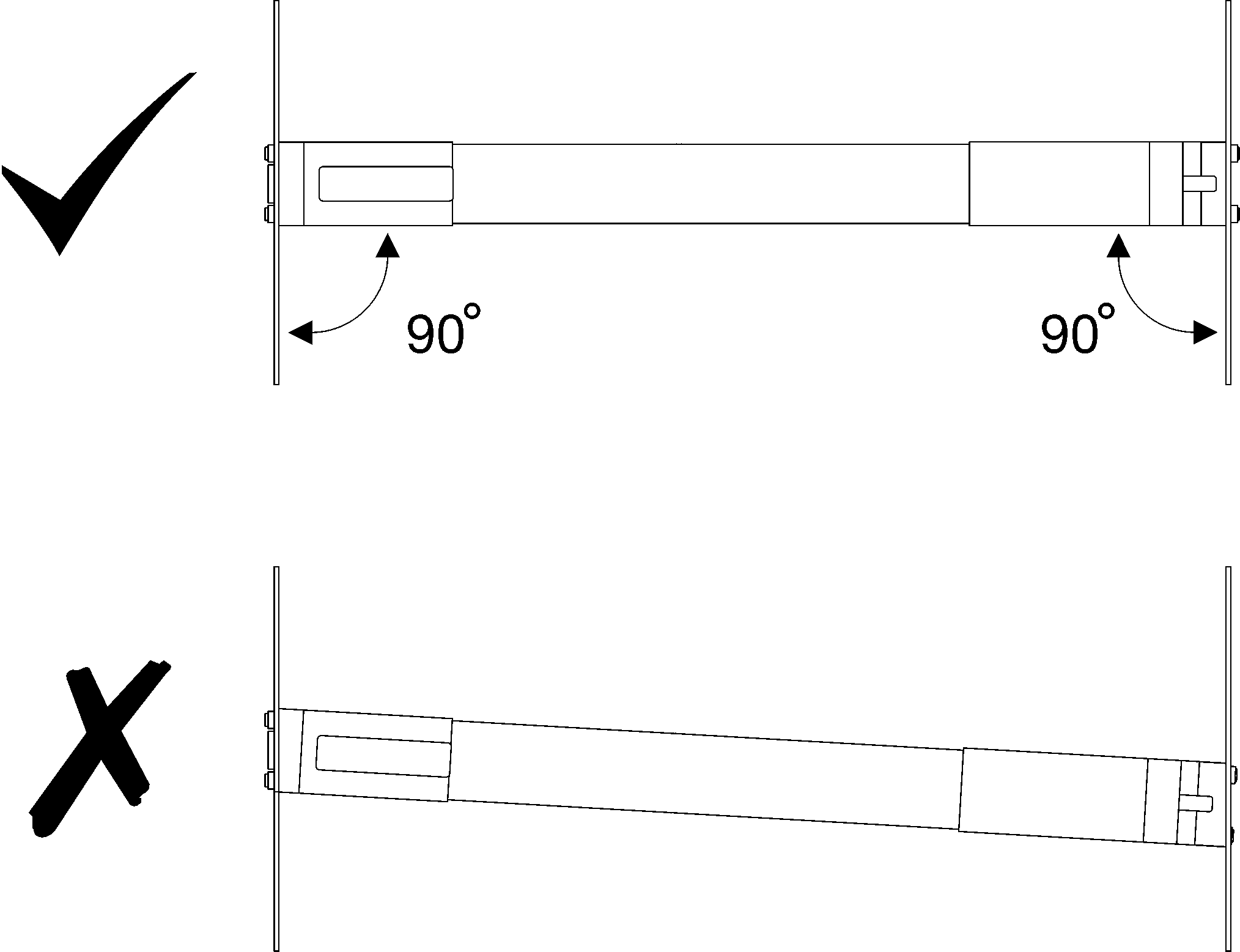

Asegúrese de que ambos extremos del riel estén asentados en la misma altura.

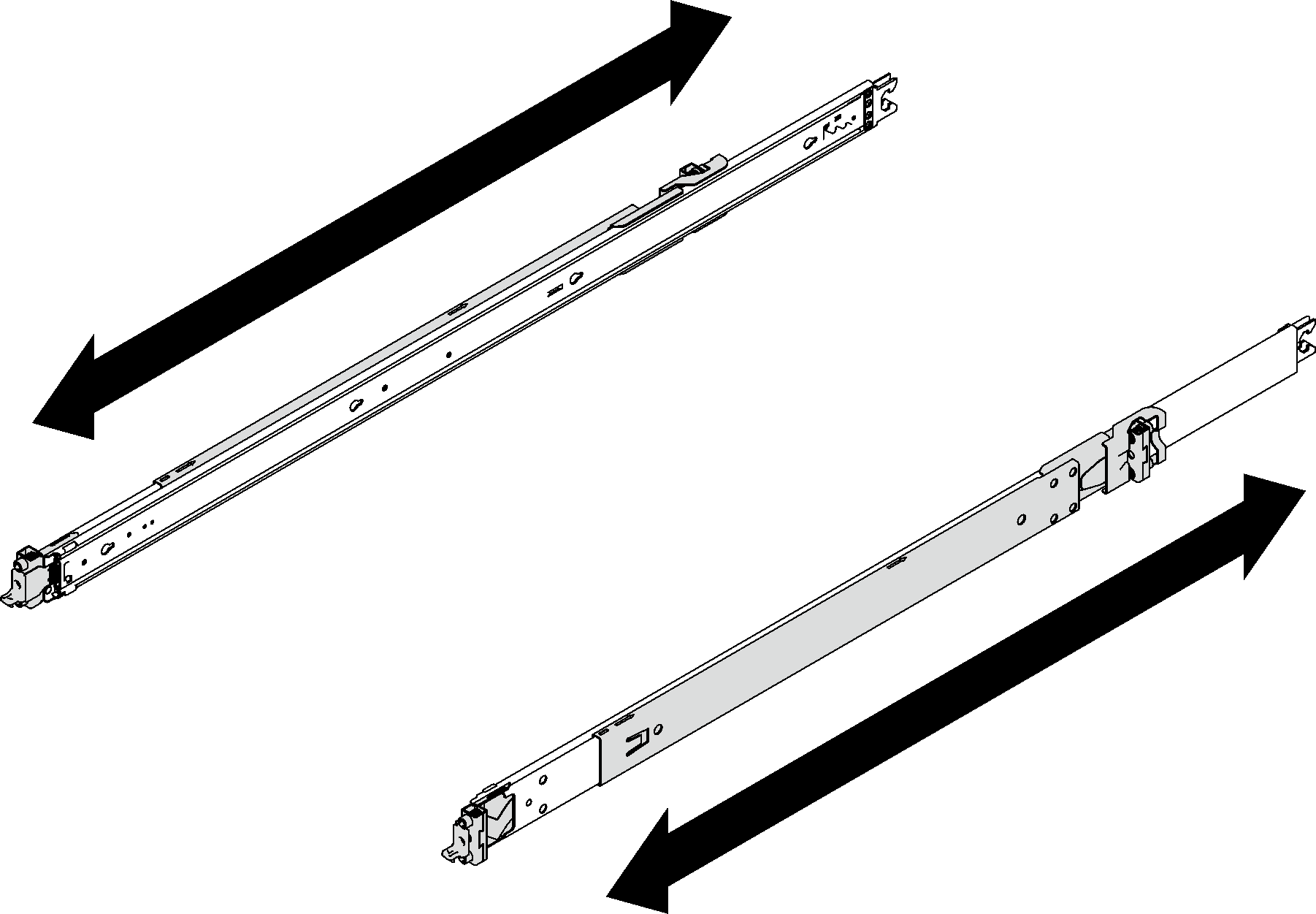

Nota Los rieles son extensibles, como se muestra en la siguiente ilustración. Instale el riel en el bastidor, comenzando desde la parte posterior y continuando hacia la parte frontal. Asegúrese de que el riel se haya acortado a la posición más corta. Las patillas de montaje del riel ocupan un espacio de hasta 1U. Siga el marcado de espacio en U en el bastidor cuando se instale el kit de rieles.

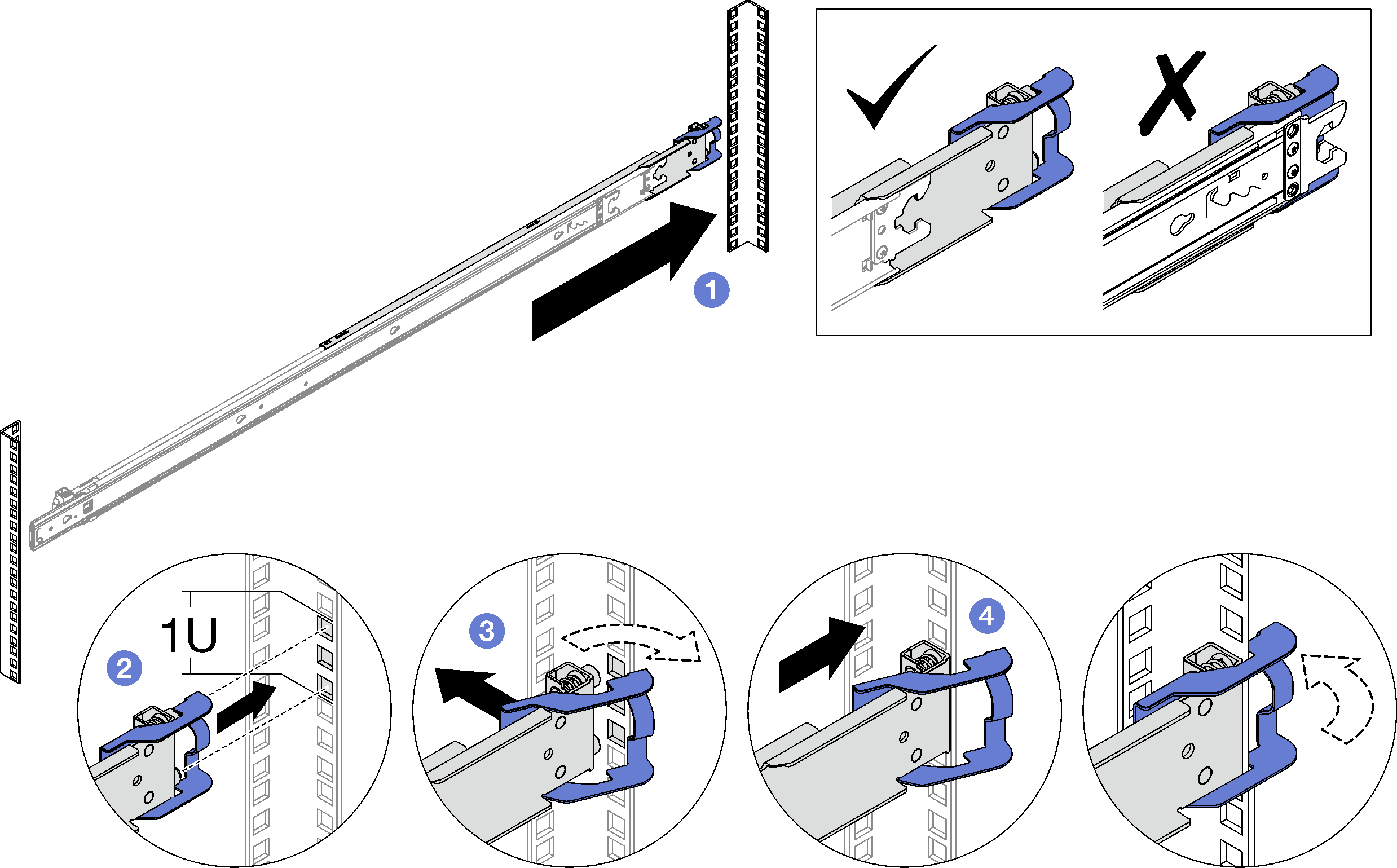

1. Instale las patillas de montaje posteriores en el bastidor.

   Vista posterior

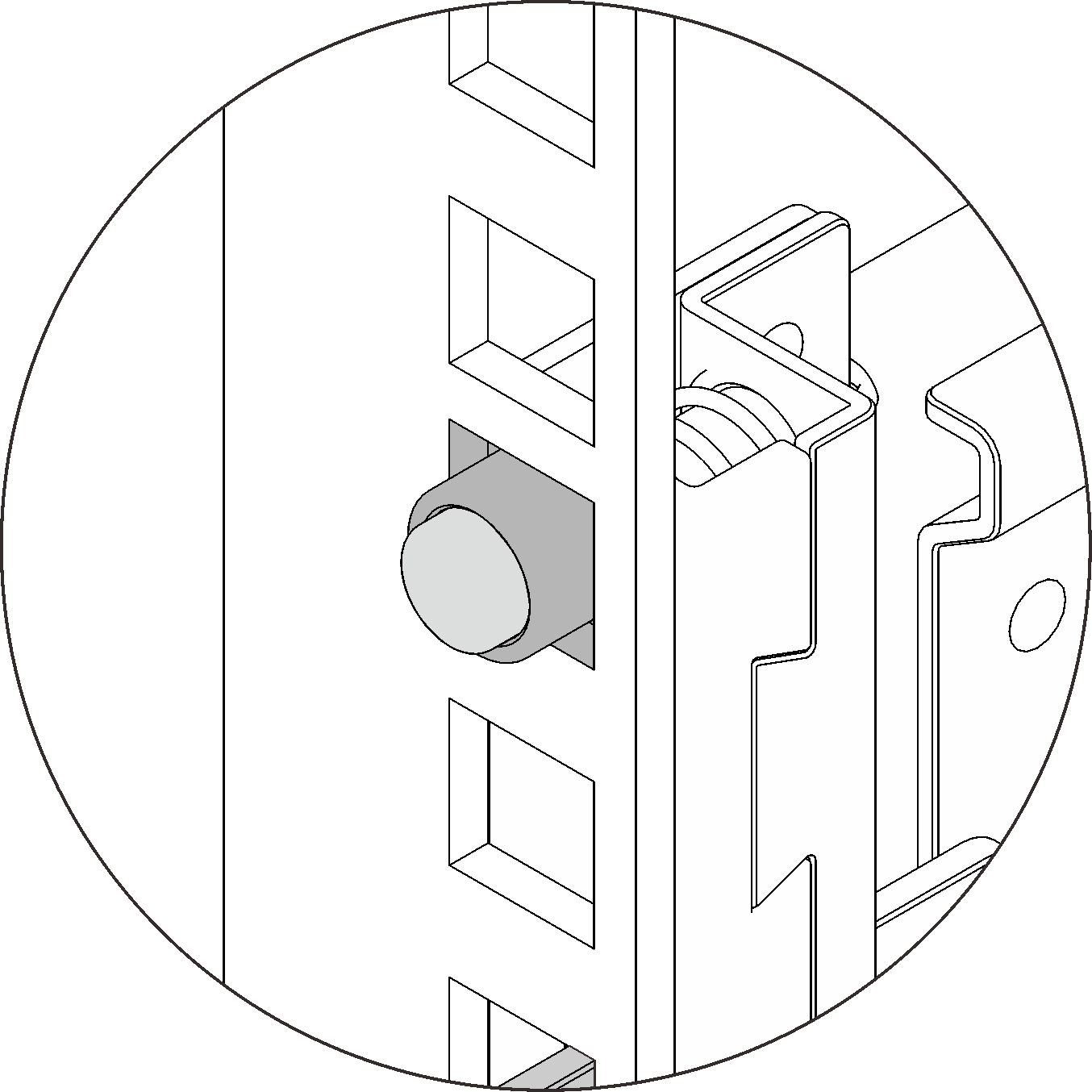

   	Bastidor de orificio cuadrado
   	Bastidor de orificio redondo
   Extienda completamente el riel exterior hacia las bridas de montaje posteriores del bastidor. Alinee las patillas de montaje con las bridas de montaje traseras y establezca la apertura del pestillo posterior contra el marco del bastidor. Empuje el riel hacia afuera del bastidor hasta que se abra el pestillo posterior. Empuje el riel hacia las bridas de montaje traseras hasta que el pestillo posterior gire de nuevo a la posición cerrada.

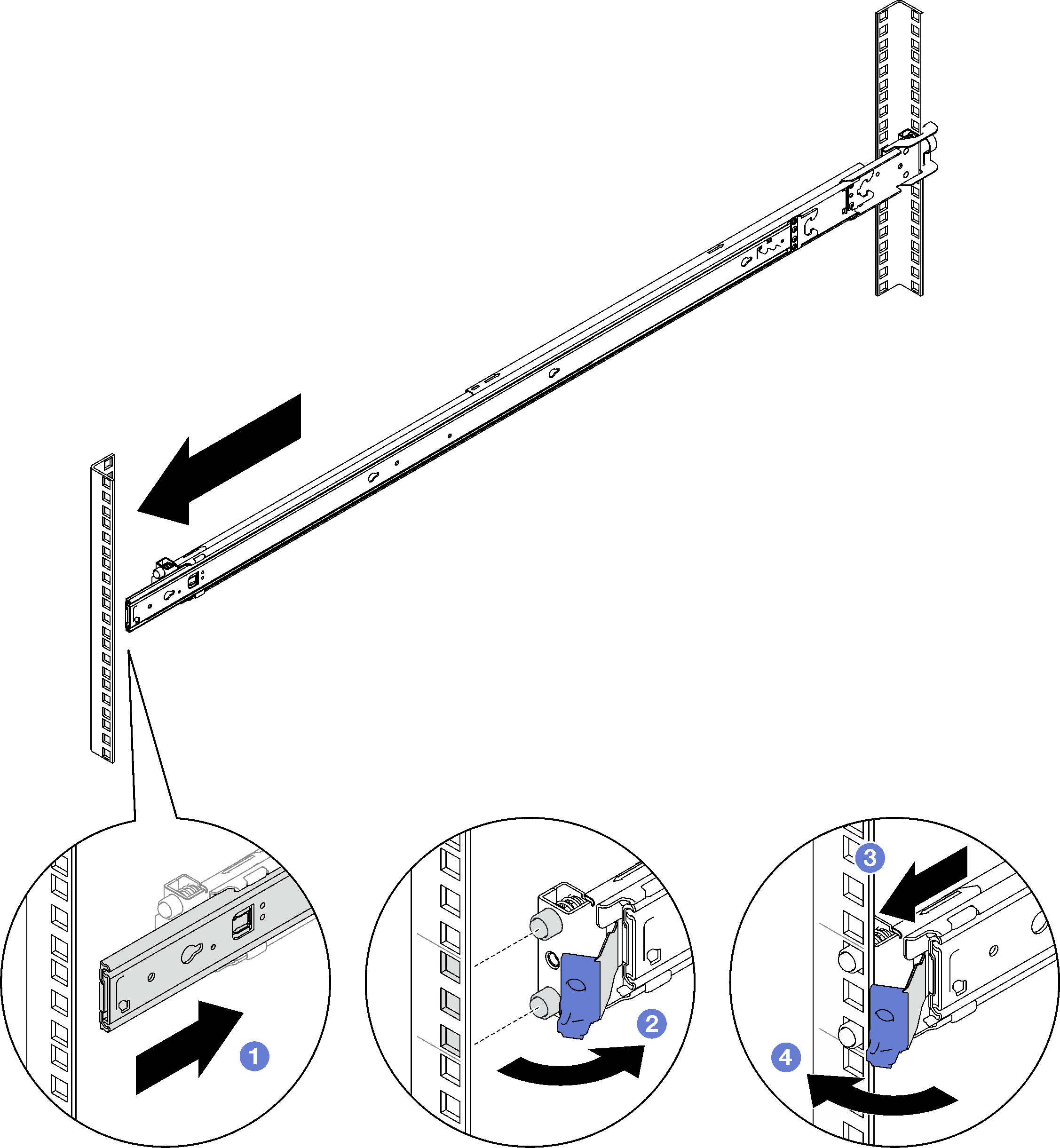

2. Instale las patillas de montaje frontales en el bastidor.

   Vista frontal

   Deslice totalmente el riel interior hacia adentro para permitir que se abra el pestillo frontal. Abra el pestillo frontal y alinee las patillas de montaje con las brindas de montaje frontales correspondientes. Tire del riel hacia delante hasta que las patillas de montaje pasen por los orificios. Suelte el pestillo frontal para fijar el riel al bastidor.

3. Repita los dos pasos anteriores en el otro riel.
