랙에 레일 키트 설치

이 섹션의 지침에 따라 랙에 레일 키트를 설치하십시오.

주의

• 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

중요사항

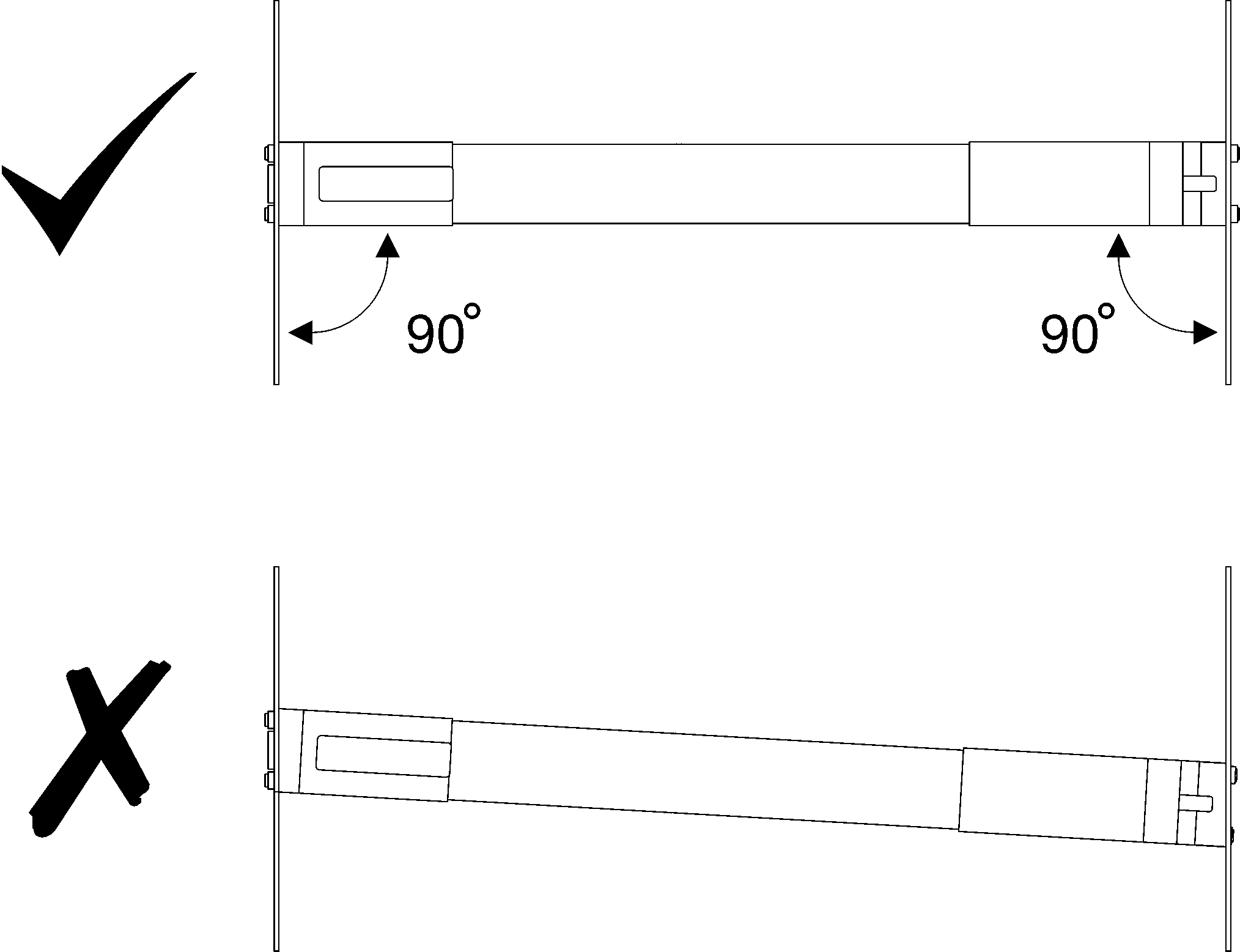

레일의 양쪽 끝이 같은 높이에 있는지 확인하십시오.

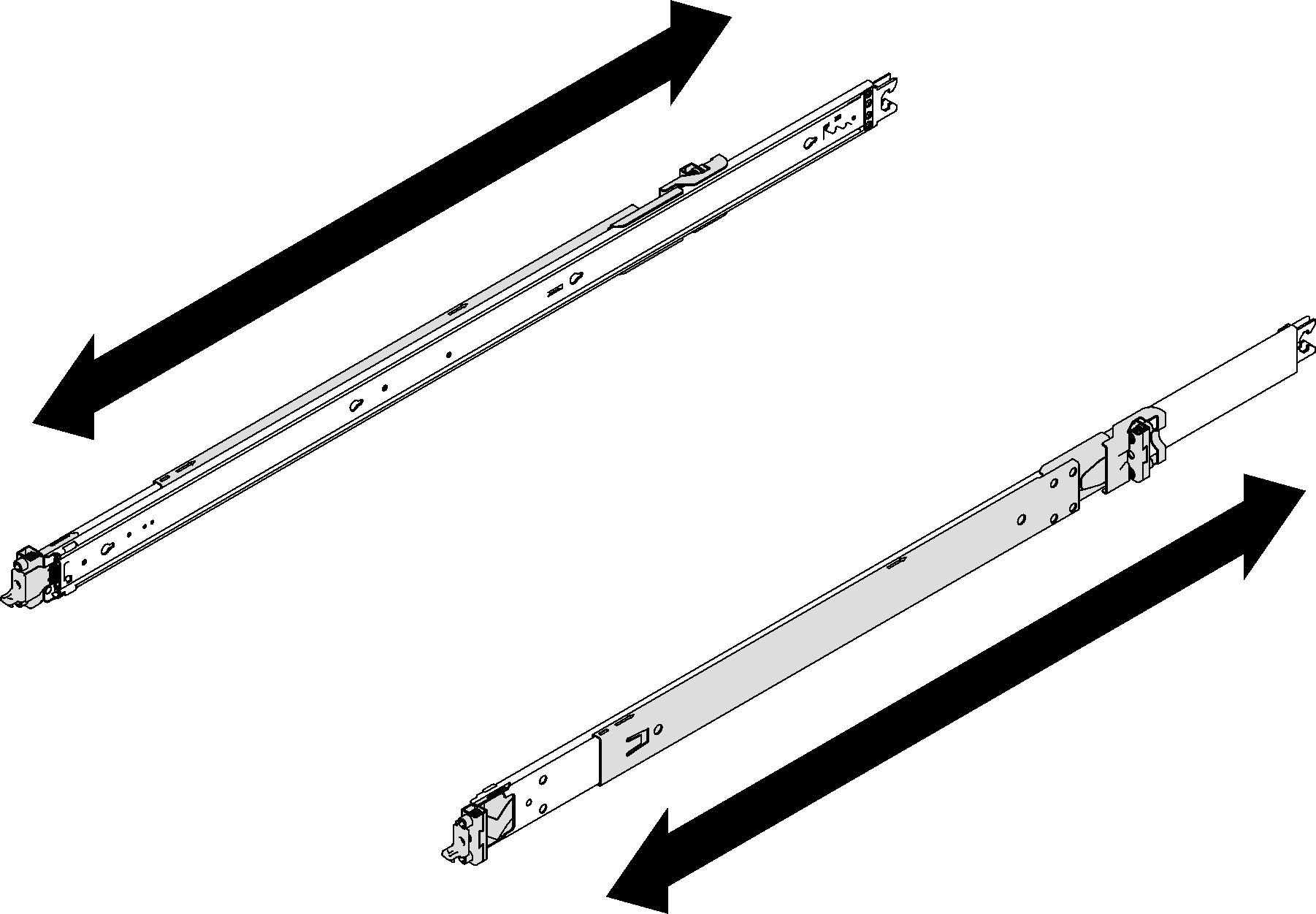

주 레일은 다음 그림에 표시된 것처럼 확장이 가능합니다. 뒷면에서 시작하여 앞면으로 랙에 레일을 설치하십시오. 레일이 가장 짧게 축소되었는지 확인하십시오. 레일 마운팅 핀은 1U 공간을 차지합니다. 레일 키트를 설치할 때 랙의 U 공간 표시를 따르십시오.

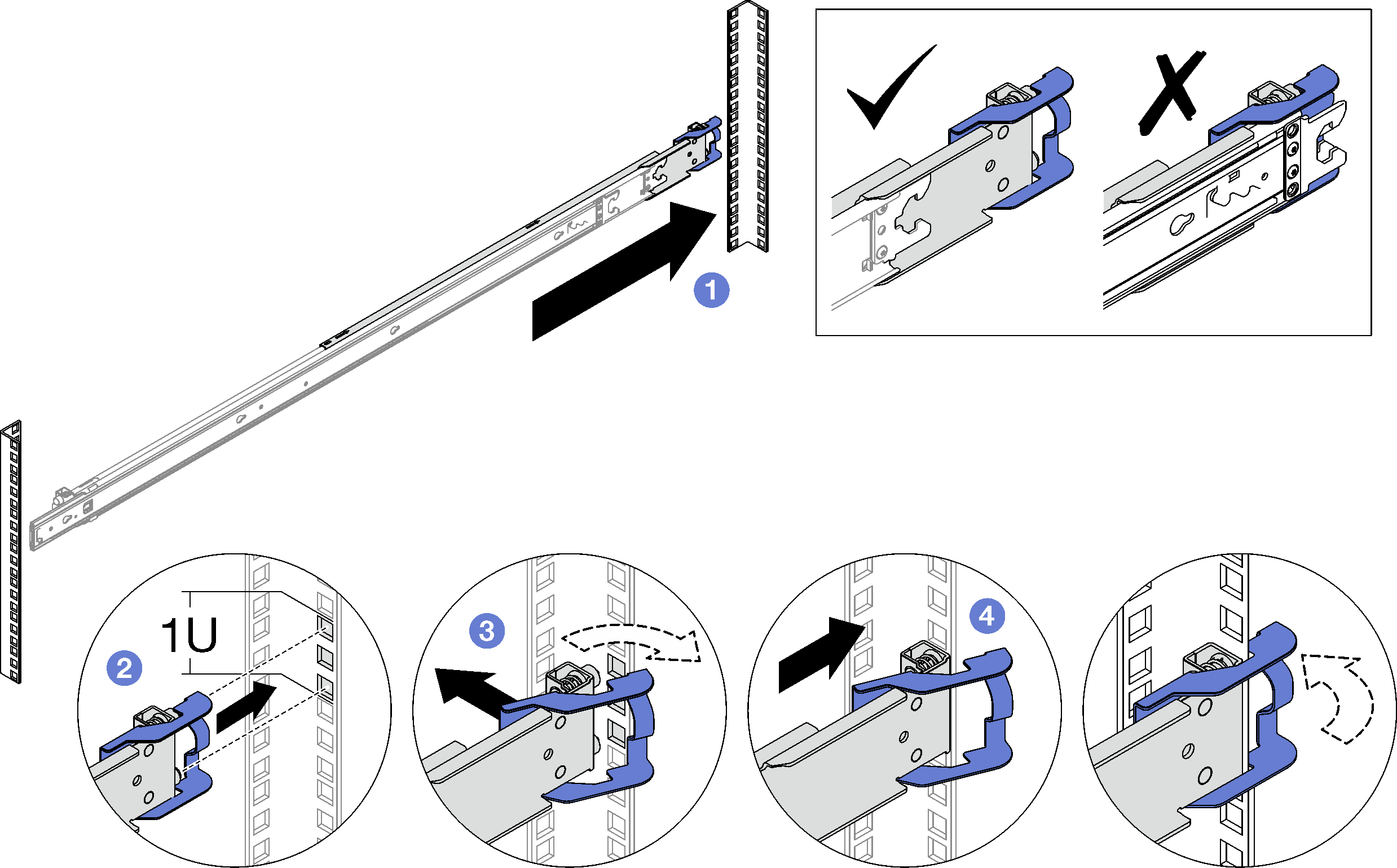

1. 랙에 뒷면 마운팅 핀을 설치하십시오.

   뒷면
   	사각형 구멍 랙

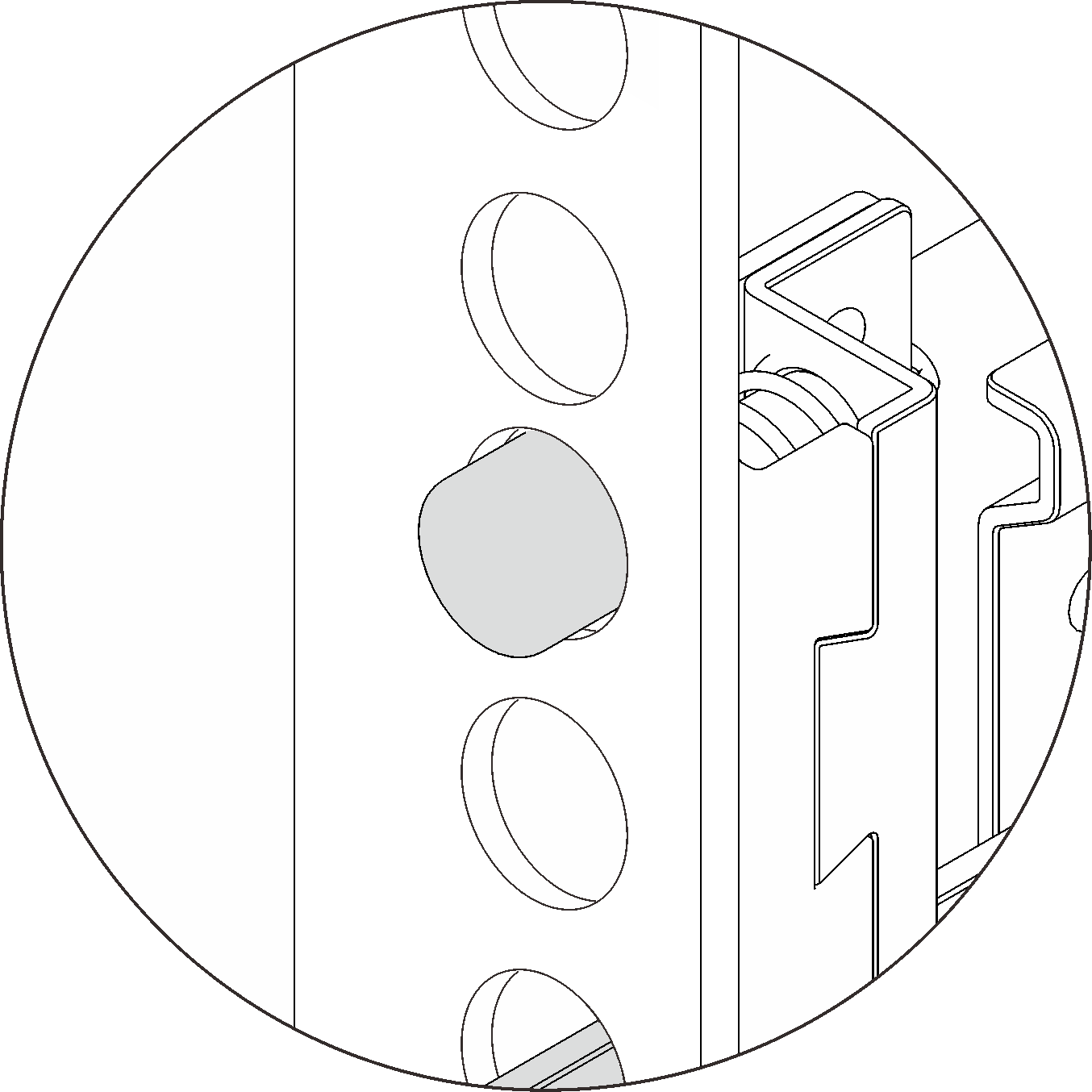

   	원형 구멍 랙
   바깥쪽 레일을 랙 내 뒷면 마운팅 플랜지 쪽으로 확장하십시오. 마운팅 핀을 뒷면 마운팅 플랜지에 맞추고 뒷면 래치의 구멍을 랙 프레임에 맞추십시오. 뒷면 래치가 열릴 때까지 레일을 랙 바깥쪽으로 미십시오. 뒷면 래치가 닫힘 위치로 다시 돌아갈 때까지 뒷면 마운팅 플랜지 쪽으로 레일을 미십시오.

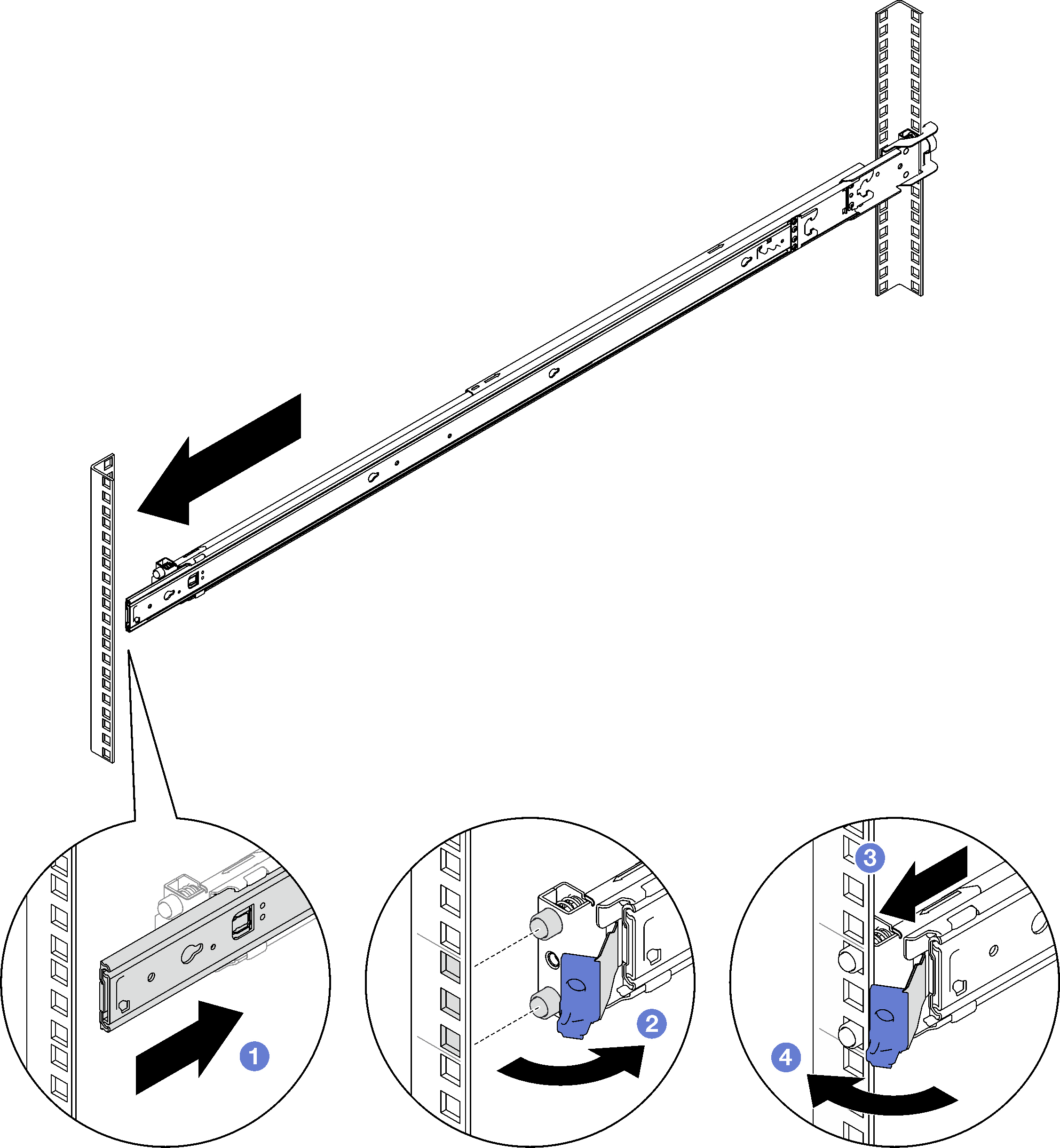

2. 랙에 앞면 마운팅 핀을 설치하십시오.

   앞면

   내부 레일을 끝까지 밀어 앞면 래치가 열리도록 하십시오. 앞면 래치를 열고 마운팅 핀을 해당 앞면 마운팅 플랜지에 맞추십시오. 마운팅 핀이 구멍을 통해 나갈 때까지 레일을 앞으로 당기십시오. 앞면 래치를 풀어 레일을 랙에 고정하십시오.

3. 다른 레일에서 이전 두 단계를 반복하십시오.
