Installazione del kit per la guida nel rack

Seguire le istruzioni riportate in questa sezione per installare il kit per la guida nel rack.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Importante

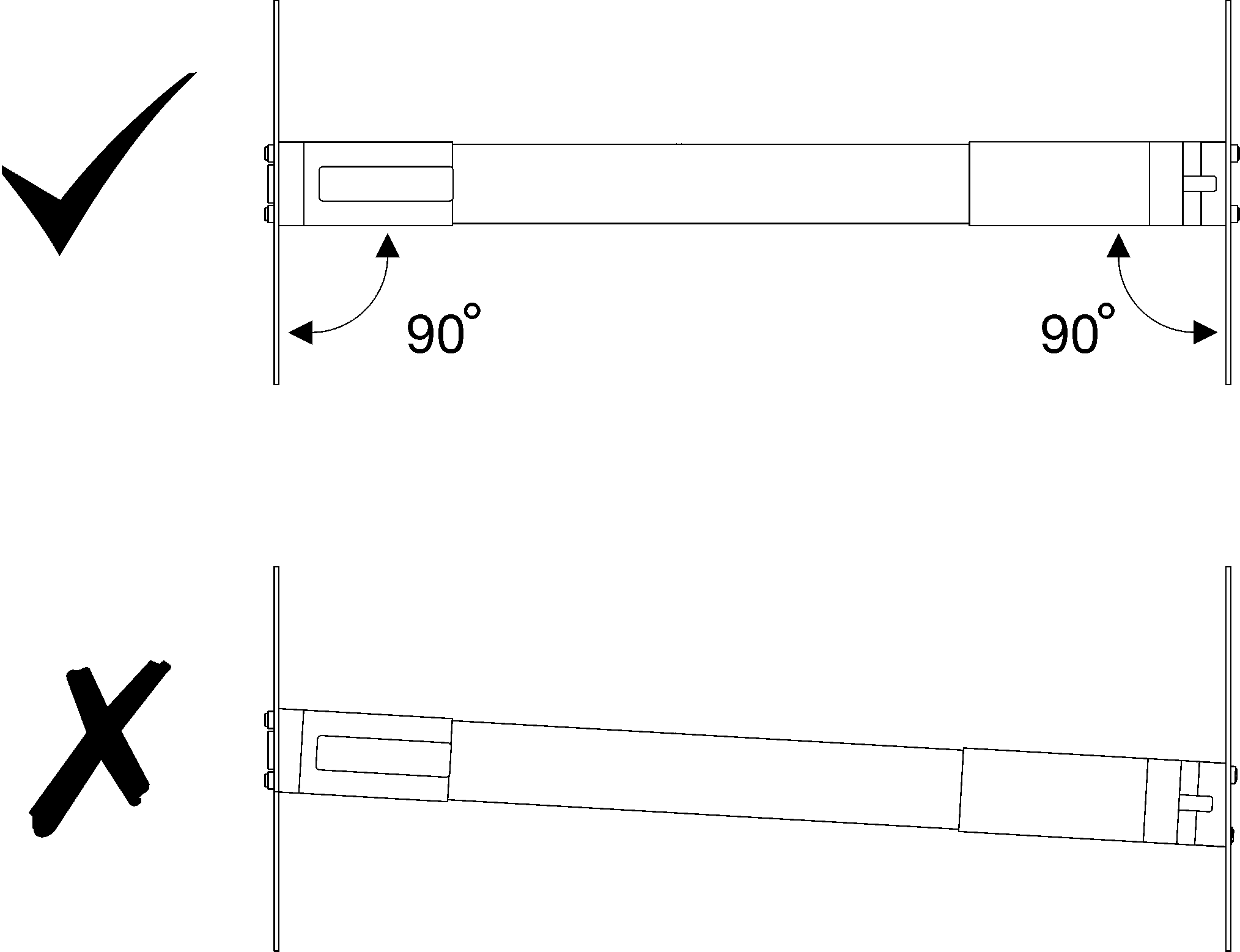

Verificare che entrambe le estremità della guida si trovino alla stessa altezza.

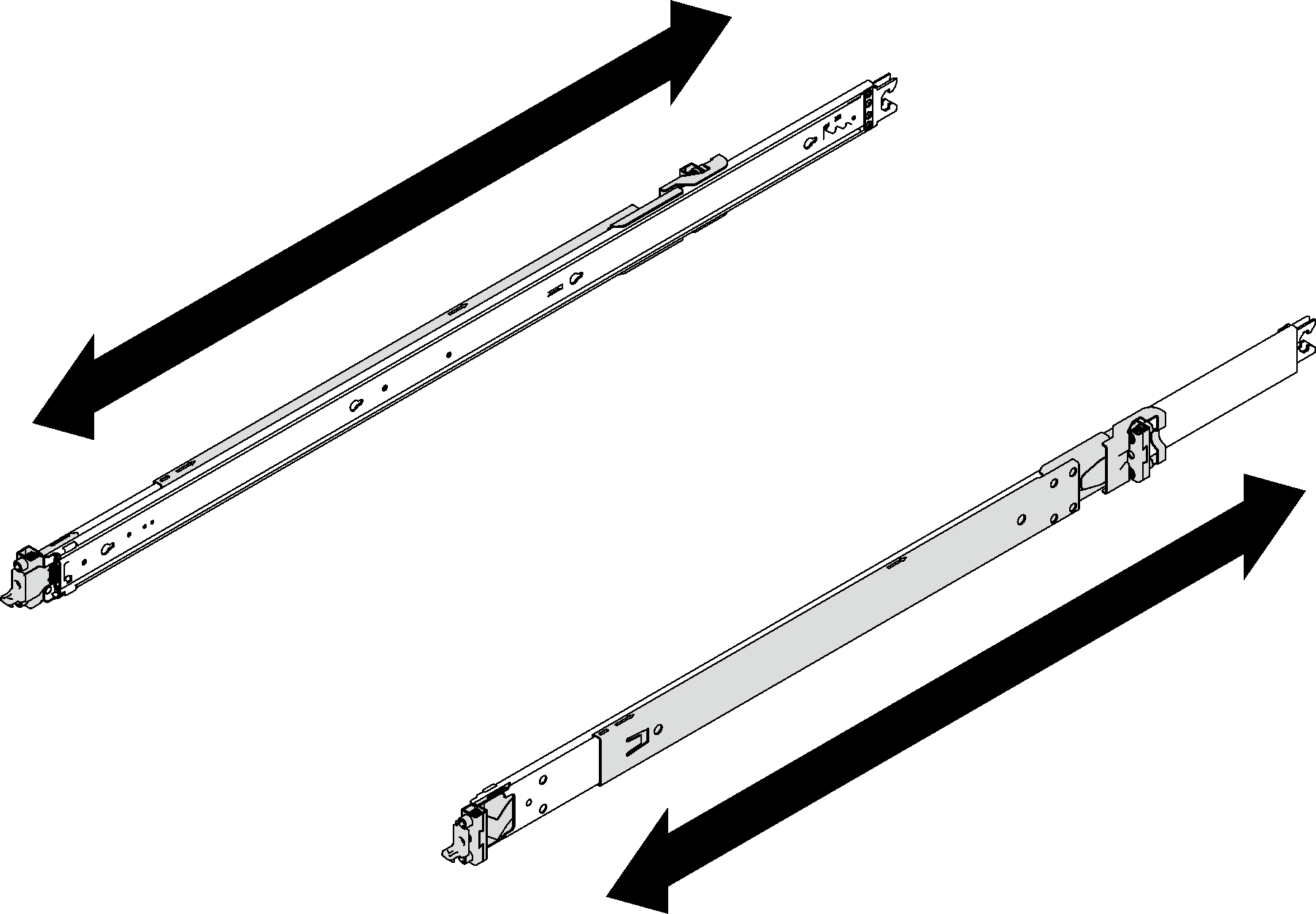

Nota Le guide sono estendibili, come mostrato nella seguente figura. Installare la guida nel rack, iniziando dalla parte posteriore e proseguendo con la parte anteriore. Accertarsi che la guida si trovi nella posizione più corta. I piedini di montaggio della guida richiedono fino allo spazio 1U. Seguire l'indicazione dello spazio U sul rack quando si installa il kit per la guida.

1. Installare i piedini di montaggio posteriori nel rack.

   Parte posteriore

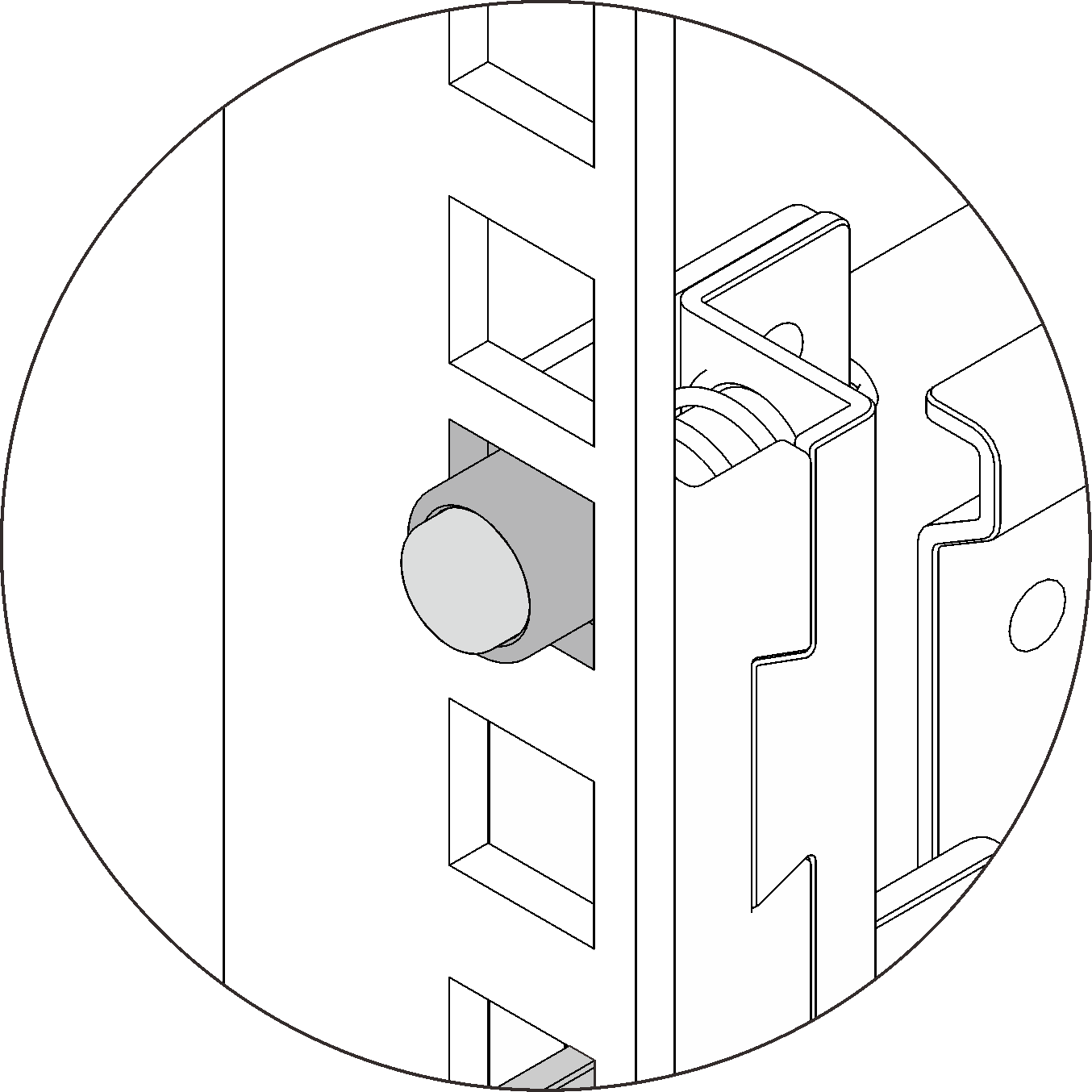

   	Rack con foro quadrato

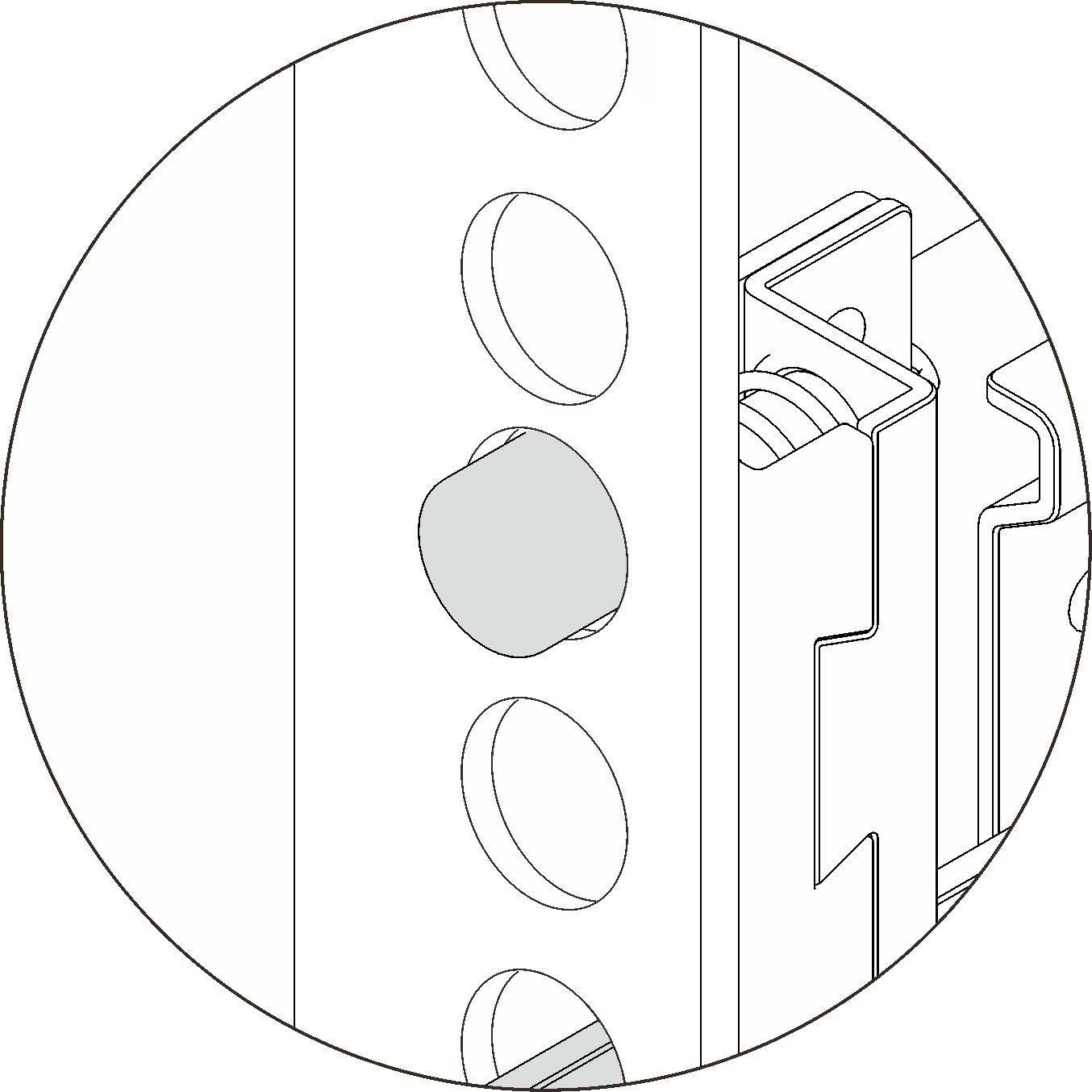

   	Rack con foro circolare

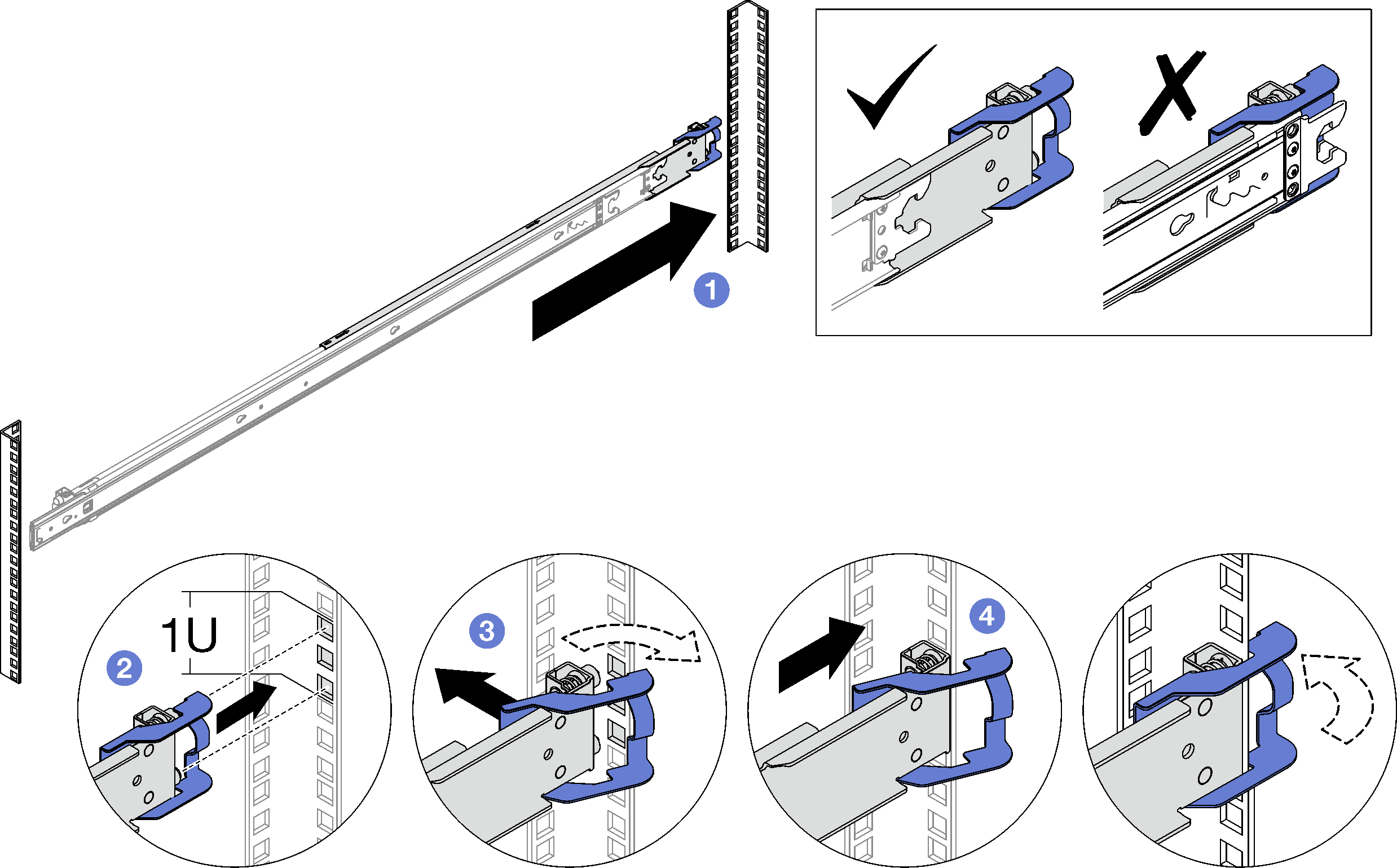

   Estendere la guida esterna verso le flange di montaggio posteriori nel rack. Allineare i piedini di montaggio alle flange di montaggio posteriori e far combaciare l'apertura del fermo posteriore al telaio del rack. Spingere la guida verso l'esterno del rack finché il fermo posteriore non si apre. Spingere la guida verso le flange di montaggio posteriori finché il fermo posteriore non ruota nuovamente nella posizione di chiusura.

2. Installare i piedini di montaggio anteriori nel rack.

   Parte anteriore

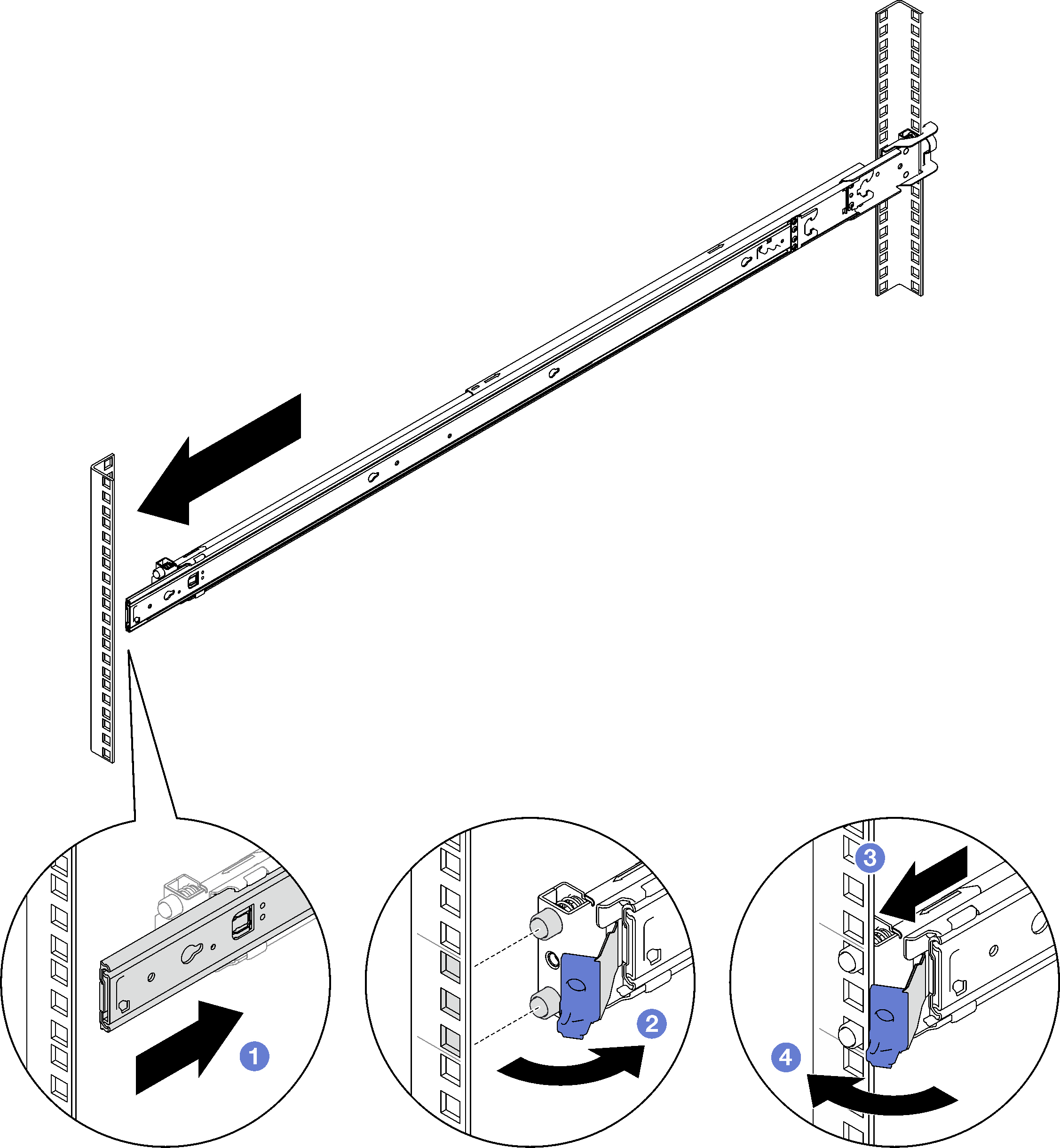

   Fare scorrere completamente la guida interna all'interno per consentire l'apertura del fermo anteriore. Aprire il fermo anteriore e allineare i piedini di montaggio alle flange di montaggio anteriori corrispondenti. Tirare in avanti la guida finché i piedini di montaggio non sono inseriti nei fori. Rilasciare il fermo anteriore per fissare la guida al rack.

3. Ripetere i due passaggi precedenti per l'altra guida.
