Schienensatz am Rack installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Schienensatz im Rack zu installieren.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Wichtig

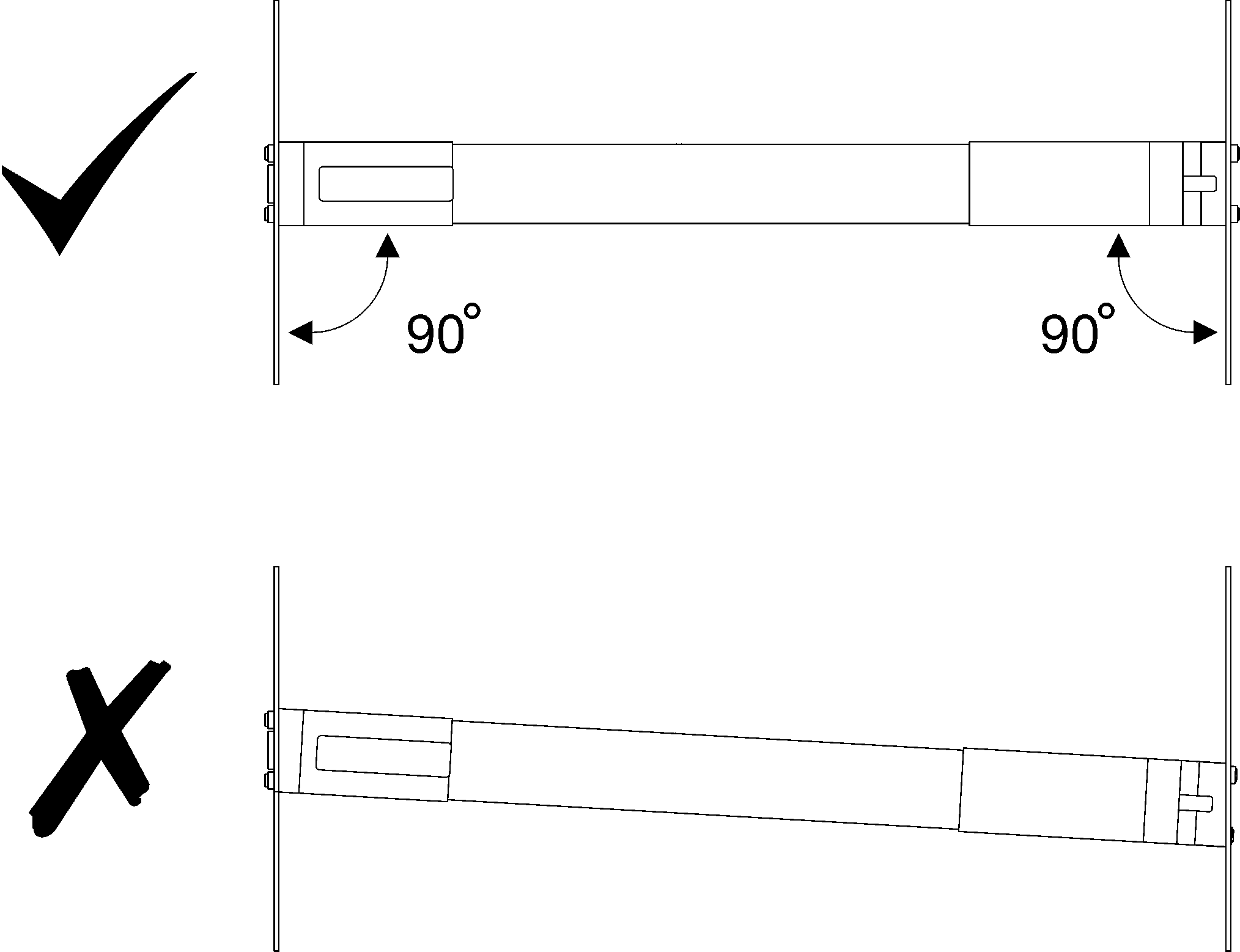

Stellen Sie sicher, dass beide Enden der Schiene auf derselben Höhe sitzen.

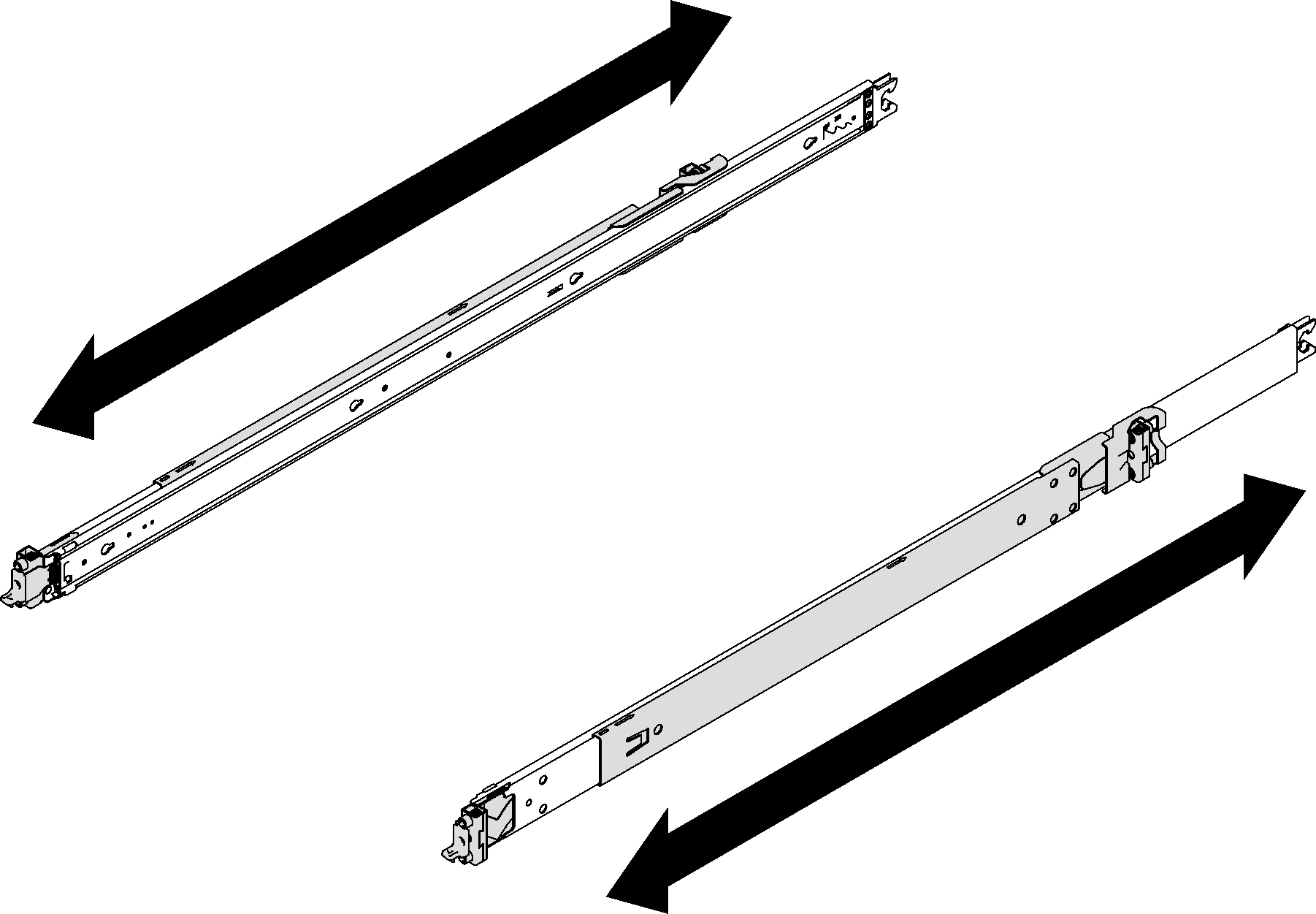

Anmerkung Die Laufschienen sind ausfahrbar, wie in der folgenden Abbildung dargestellt. Installieren Sie die Schiene von hinten nach vorne am Rack. Stellen Sie sicher, dass sich die Laufschiene in der kürzesten Position befindet. Die Befestigungsstifte der Schiene nehmen 1U Platz ein. Beachten Sie beim Installieren des Schienensatzes die U-Platzmarkierung am Rack.

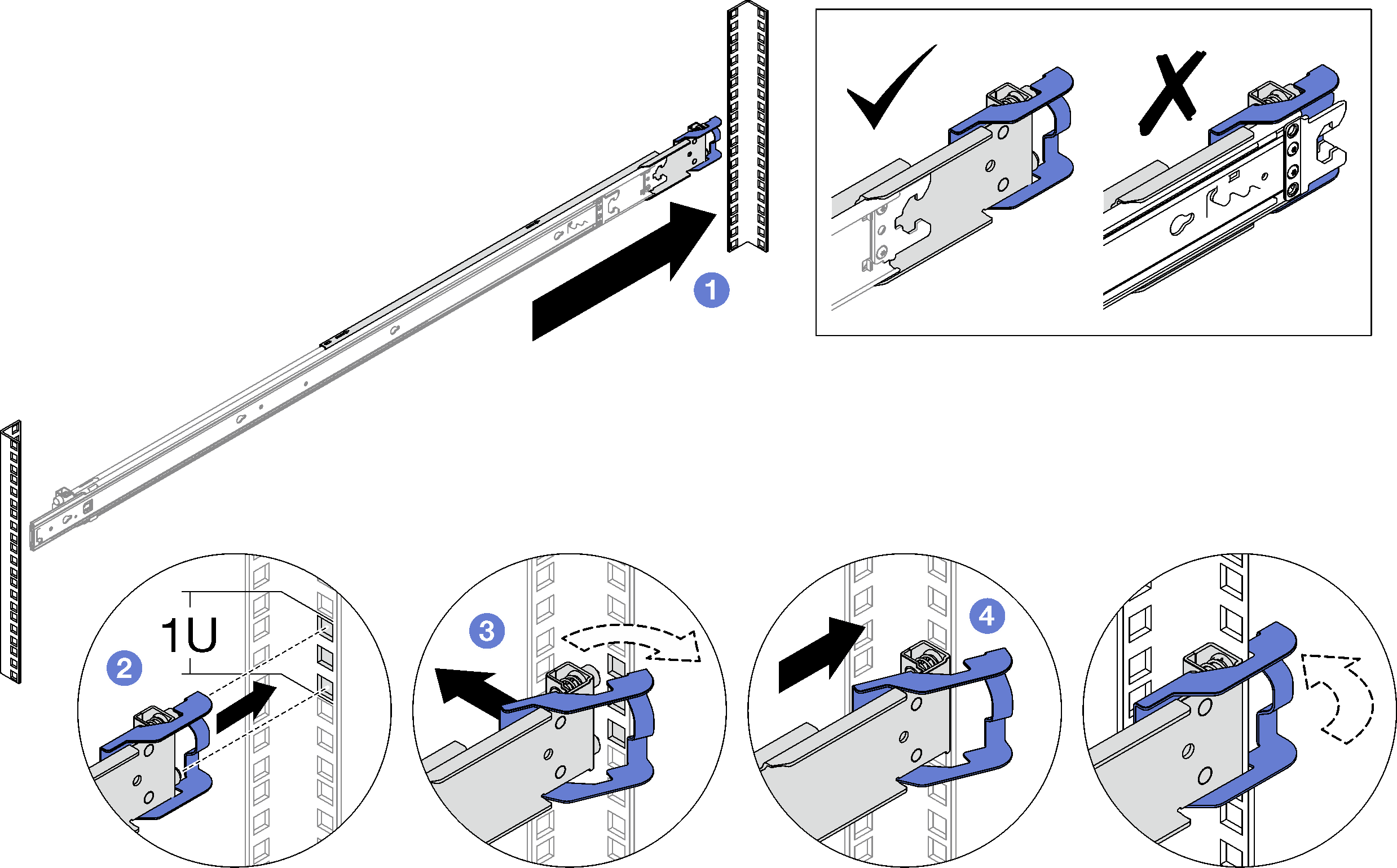

1. Installieren Sie die hinteren Befestigungsstifte am Rack.

   Rückseite

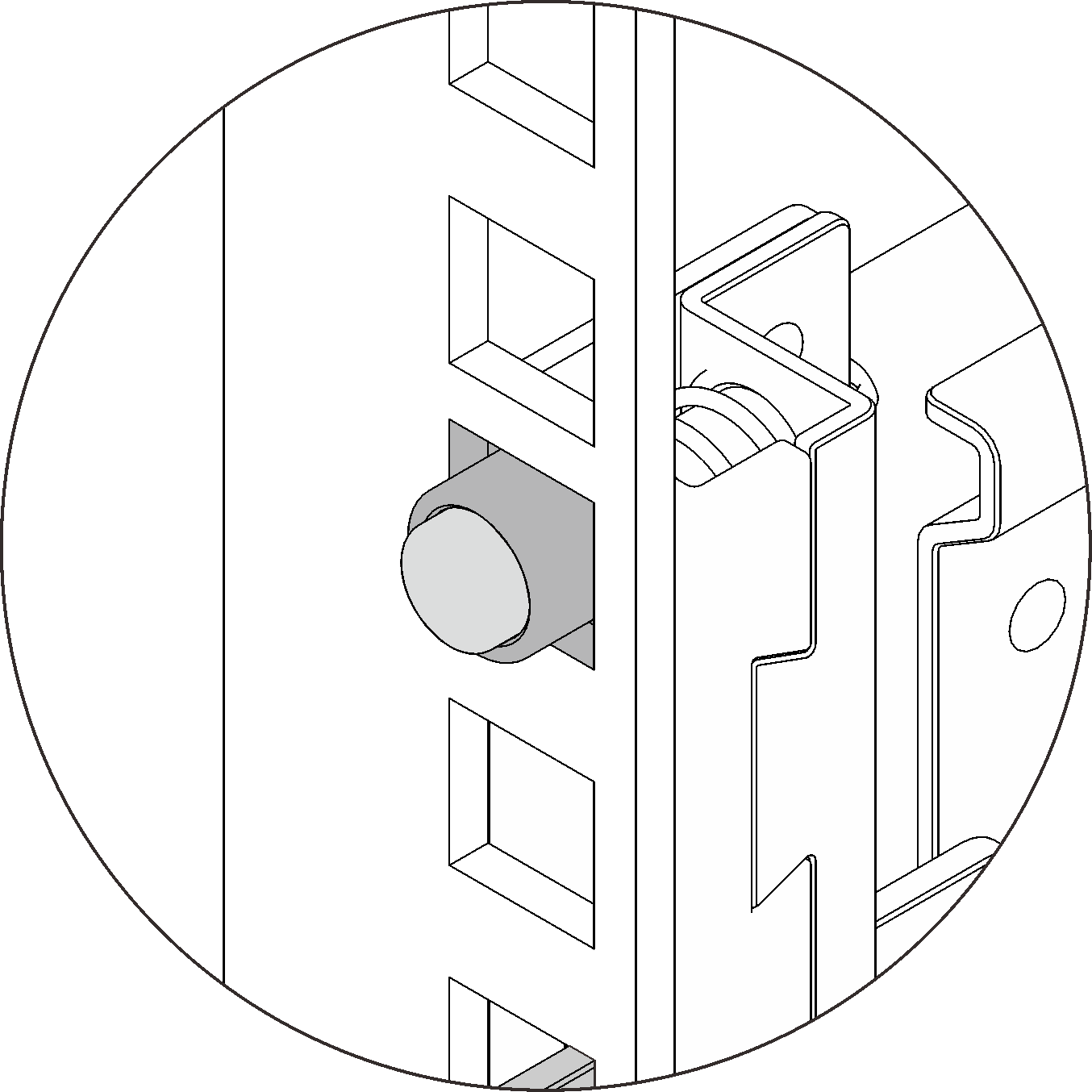

   	Rack mit eckiger Bohrung

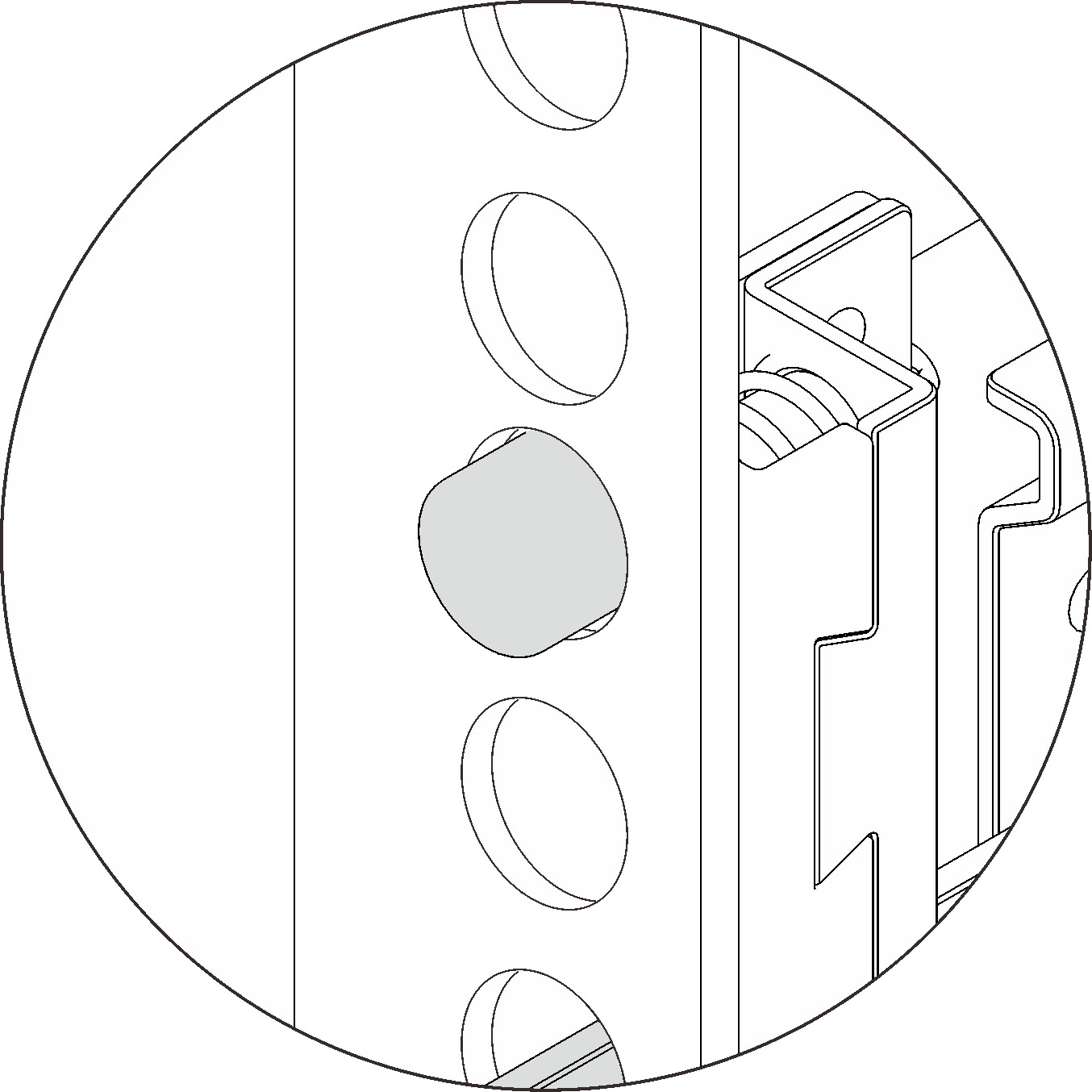

   	Rack mit runder Bohrung
   Schieben Sie die äußere Schiene bis zu den hinteren Befestigungsflanschen im Rack. Richten Sie die Befestigungsstifte an den hinteren Befestigungsflanschen aus und setzen Sie die Öffnung der hinteren Verriegelung an den Rack-Rahmen. Drücken Sie die Schiene zur Außenseite des Racks, bis sich die hintere Verriegelung öffnet. Drücken Sie die Schiene zu den hinteren Befestigungsflanschen, bis sich die hintere Verriegelung zurück in die geschlossene Position dreht.

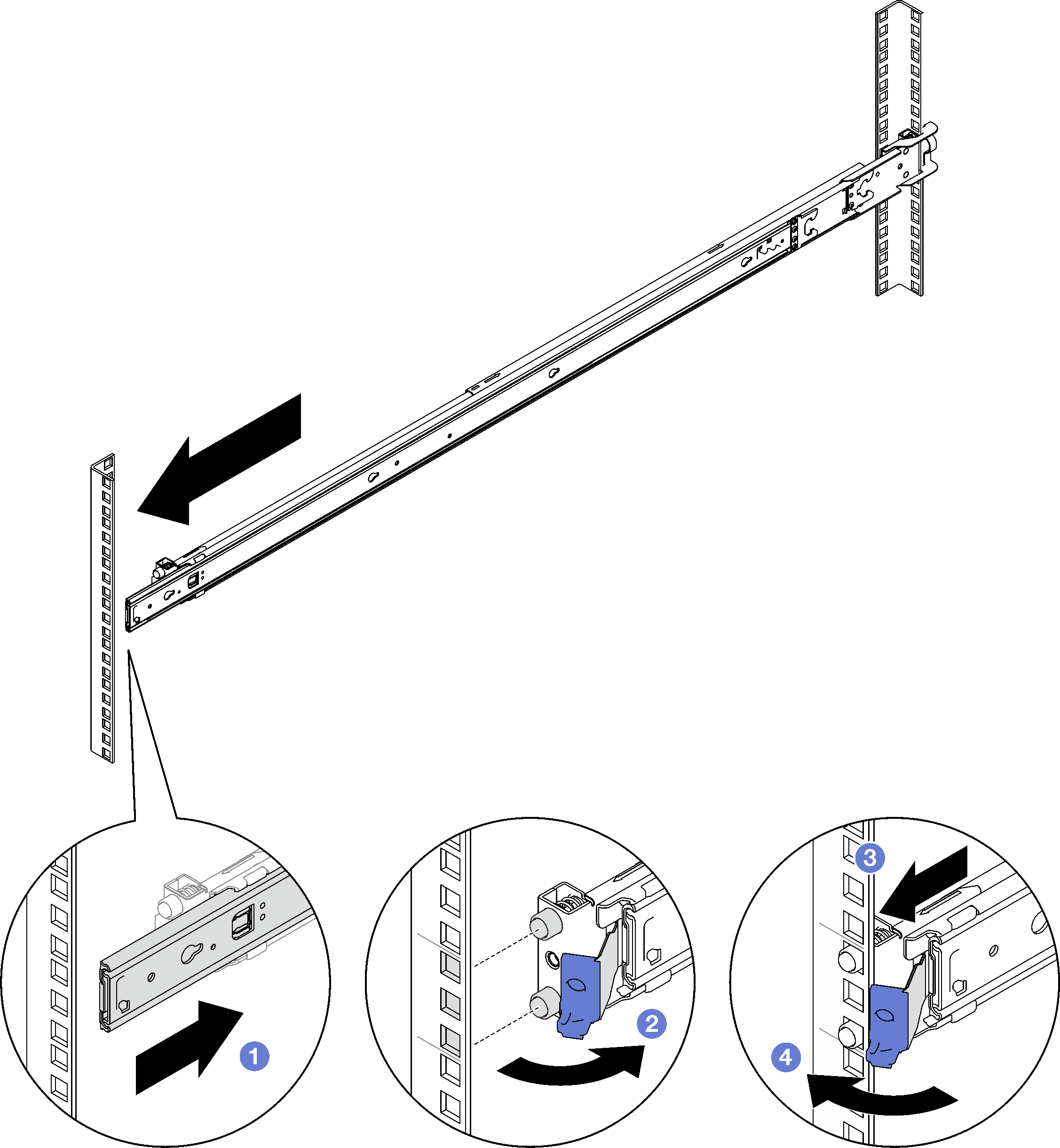

2. Installieren Sie die vorderen Befestigungsstifte am Rack.

   Vorderseite

   Schieben Sie die innere Schiene vollständig nach innen, damit sich die vordere Verriegelung öffnet. Öffnen Sie die vordere Verriegelung und richten Sie die Befestigungsstifte an den entsprechenden vorderen Befestigungsflanschen aus. Ziehen Sie die Schiene nach vorne, bis die Befestigungsstifte durch die Löcher ragen. Lassen Sie die vordere Verriegelung los, um die Schiene am Rack zu sichern.

3. Wiederholen Sie die vorherigen zwei Schritte mit der anderen Schiene.
