USB-E/A-Platine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die USB-E/A-Platine zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  2. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
  3. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
  4. Entfernen Sie ggf. PCIe-Adapterkarte 1, um Zugriff auf die USB-E/A-Platine zu erhalten. Siehe PCIe-Adapterkarte entfernen.

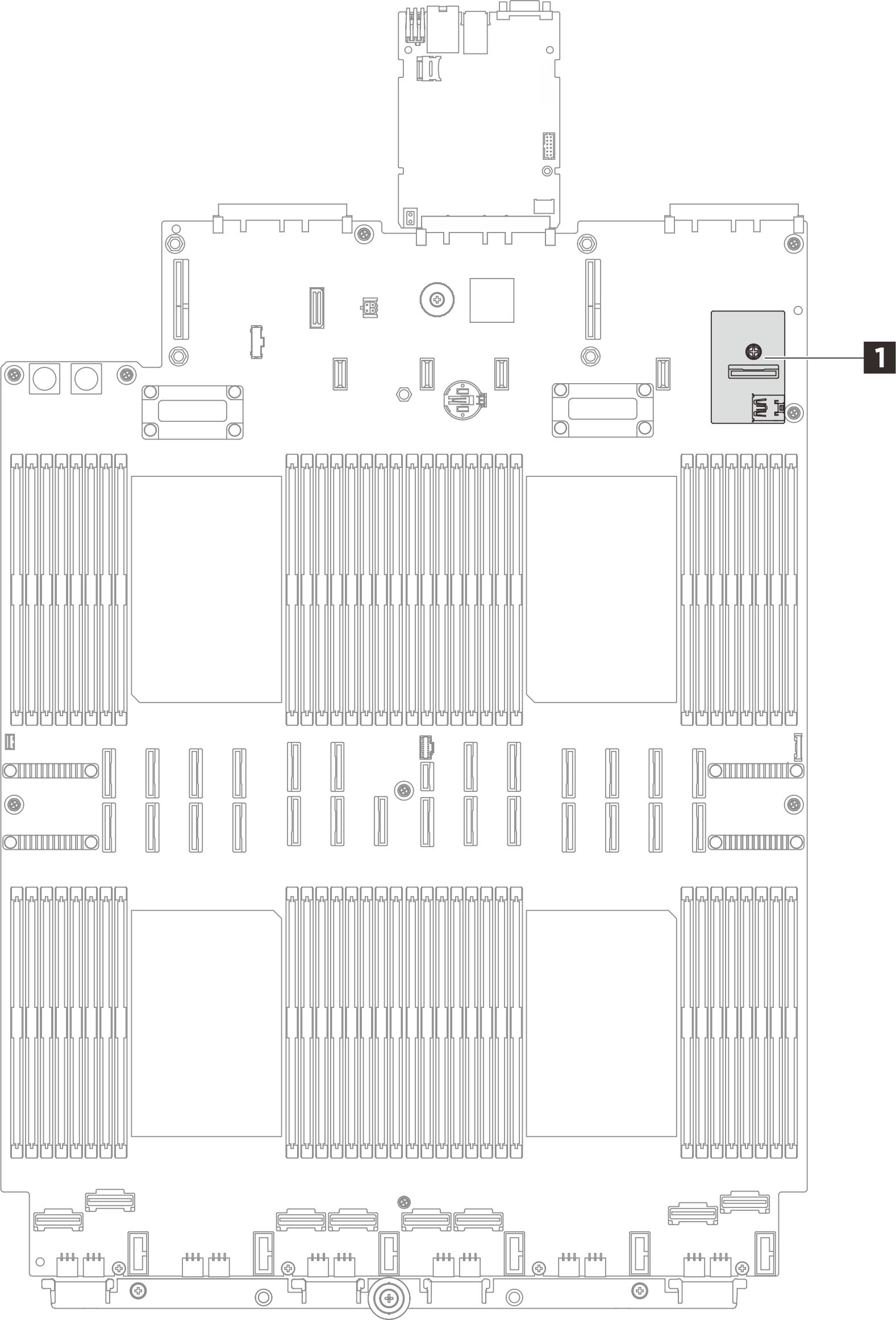

  5. Entfernen Sie das Kabel, das mit der USB-E/A-Platine 1 verbunden ist.

    USB I/O board connector
  6. Entfernen Sie die USB-E/A-Platine.
    Abbildung 1. Entfernen der USB-E/A-Platine
    Removing USB I/O board
    1. Lösen Sie eine Schraube, mit der die USB-E/A-Platine an der Systemplatinenbaugruppe befestigt ist.
    2. Heben Sie die Platine vom Anschluss ab und nehmen Sie sie heraus.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
