USB I/O 보드 제거

이 섹션의 지침에 따라 USB I/O 보드를 제거하십시오.

절차

1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
3. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
4. 필요한 경우 PCIe 라이저 1을 제거하여 USB I/O 보드에 액세스하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
5. USB I/O 보드 1에 연결된 케이블을 제거합니다.



6. USB I/O 보드를 제거합니다.

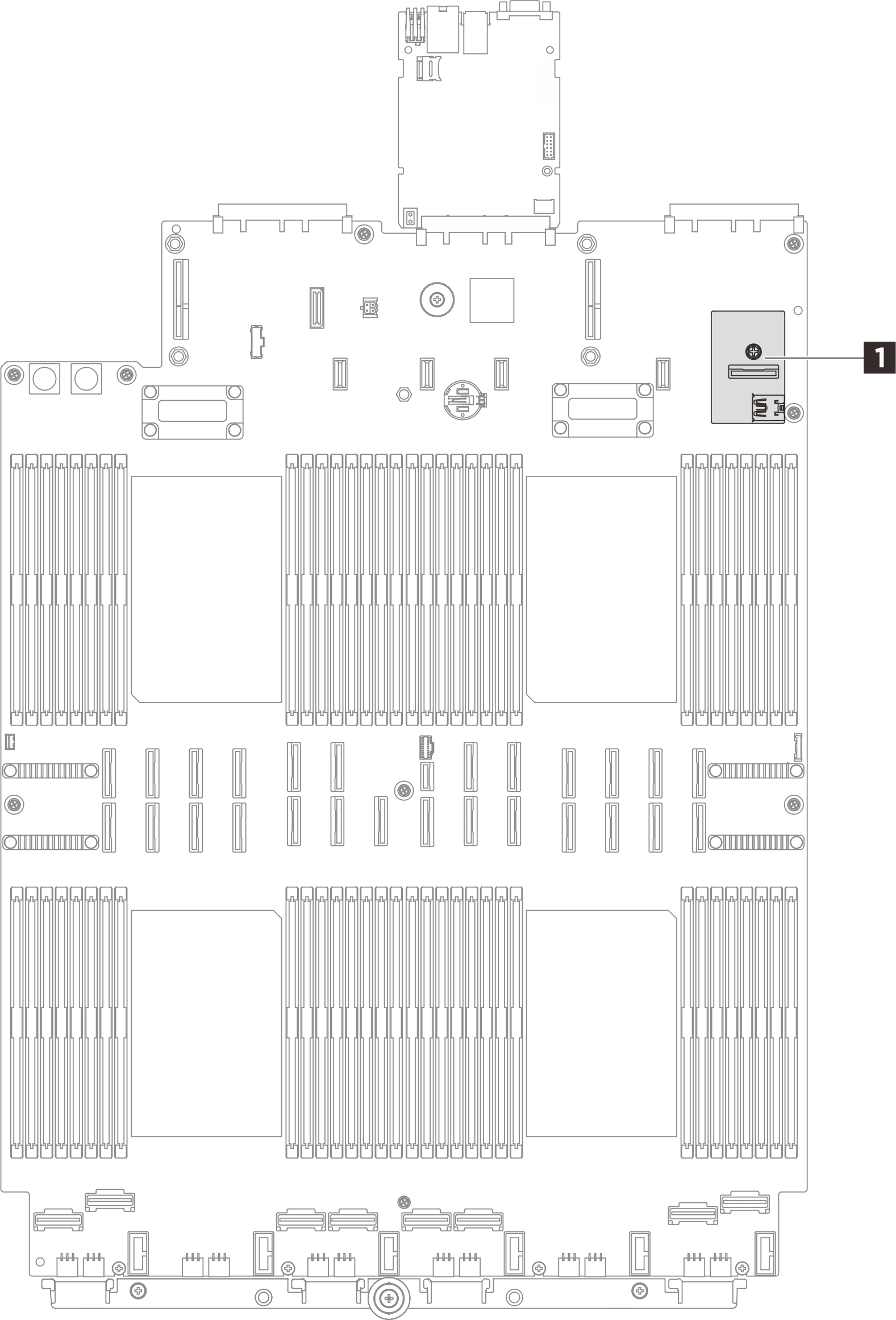

   그림 1. USB I/O 보드 제거


   1. USB I/O 보드를 시스템 보드 어셈블리에 고정하는 나사 1개를 푸십시오.
   2. 커넥터에서 보드를 들어 올려 꺼냅니다.
