USB I/O 보드 설치

이 섹션의 지침에 따라 USB I/O 보드를 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 시스템 보드 어셈블리에 USB I/O 보드를 설치하십시오.

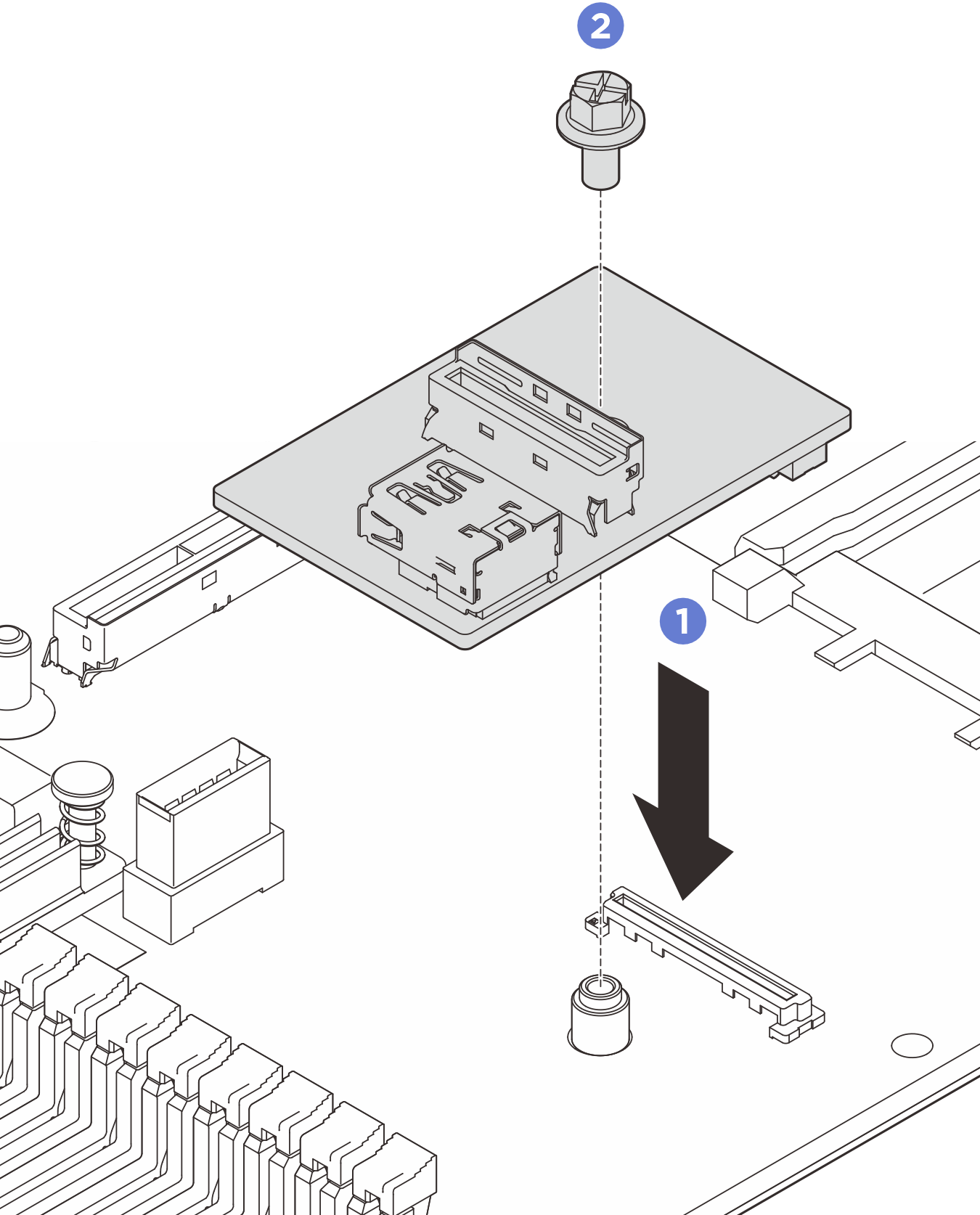

    그림 1. USB I/O 보드 설치
    Installing USB I/O board
    1. 위 그림과 같이 USB I/O 보드를 시스템 보드 어셈블리의 커넥터에 맞게 내려 놓습니다.
    2. 나사 1개를 조여 보드를 고정하십시오.

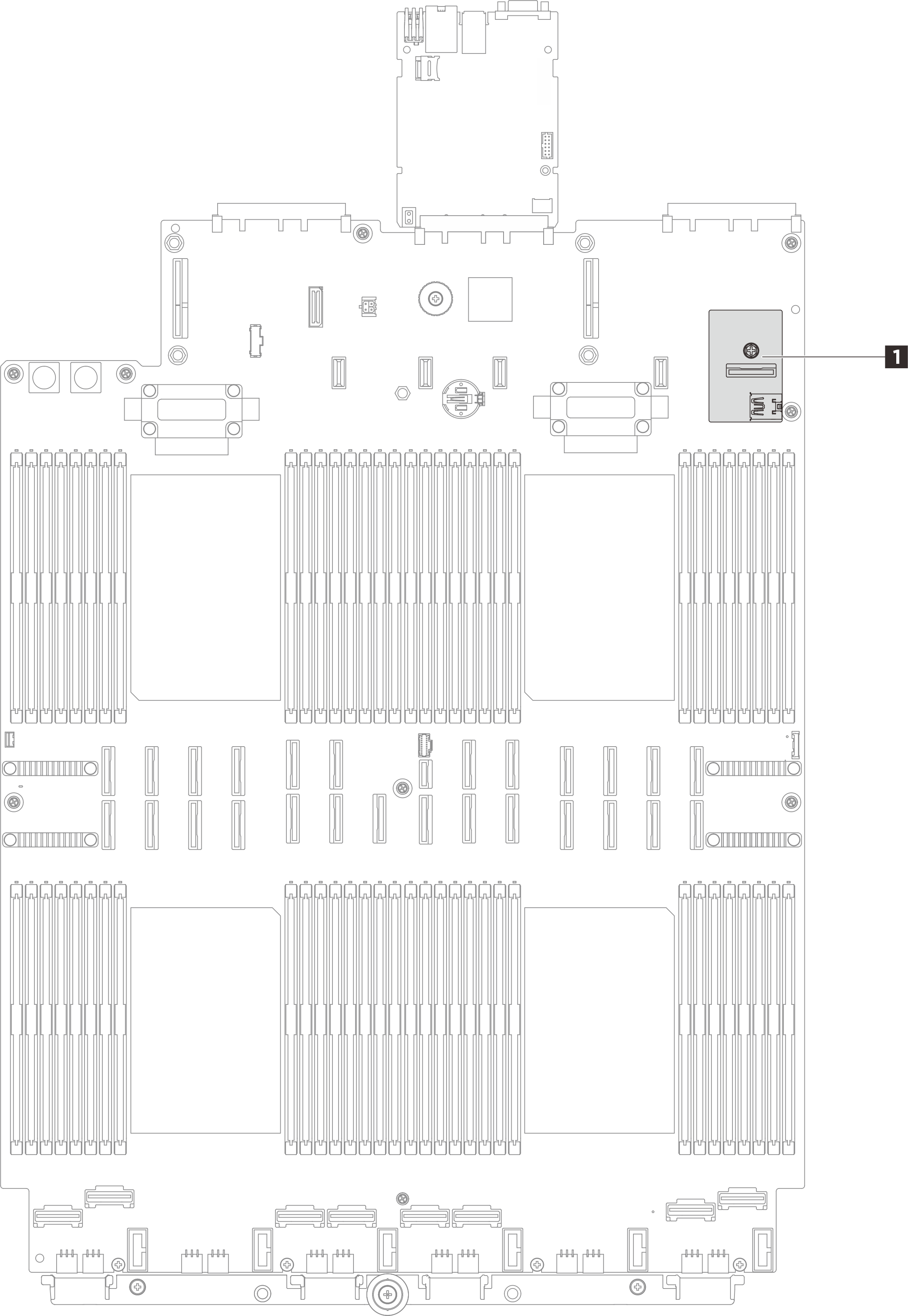

  2. USB I/O 보드 1에 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

    USB I/O board connector

완료한 후

  1. PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
  2. 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
  3. 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.

  4. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

  5. 필요한 경우 USB I/O 보드 문제의 내용을 참조하여 USB 문제를 해결하십시오.

데모 비디오

YouTube에서 절차 시청하기
