Instalar a placa de E/S USB

Siga as instruções nesta seção para instalar a placa de E/S USB.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Instale a placa de E/S USB no conjunto da placa-mãe.

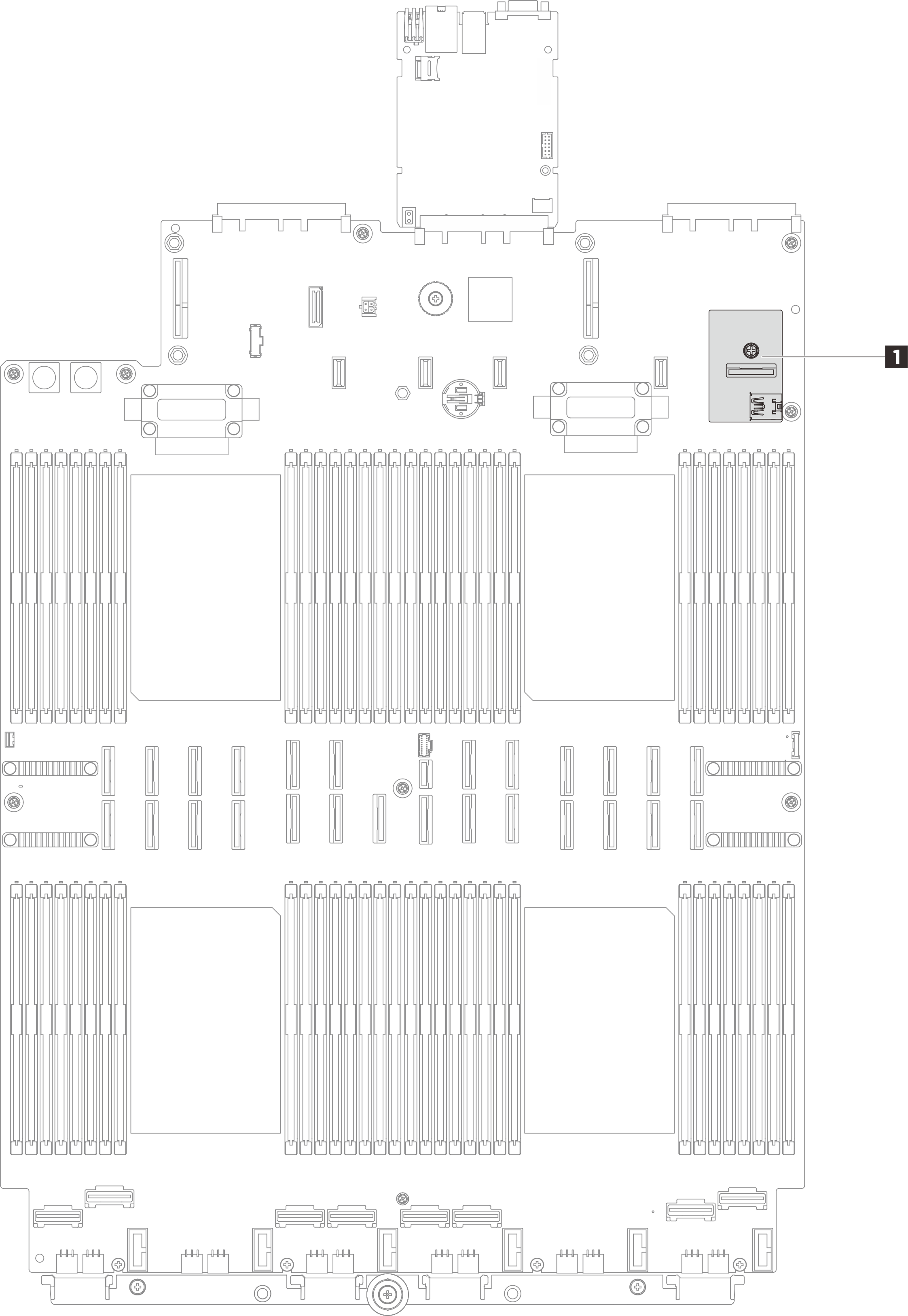

    Figura 1. Instalando a placa de E/S USB
    Installing USB I/O board
    1. Coloque a placa de E/S USB para baixo conforme ilustrado acima para encontrar o conector no conjunto da placa-mãe.
    2. Aperte um parafuso para prender a placa.
  2. Conecte o cabo à placa de E/S USB 1. Consulte Roteamento de cabos internos.

    USB I/O board connector

Depois de concluir

  1. Reinstale as placas riser PCIe. Consulte Instalar a placa riser PCIe.
  2. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
  3. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

  5. Se necessário, consulte Problemas com a placa de E/S USB para solucionar problemas de USB.
