USB I/O ボードの取り付け

USB I/O ボードを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. USB I/O ボードをシステム・ボード・アセンブリーに取り付けます。

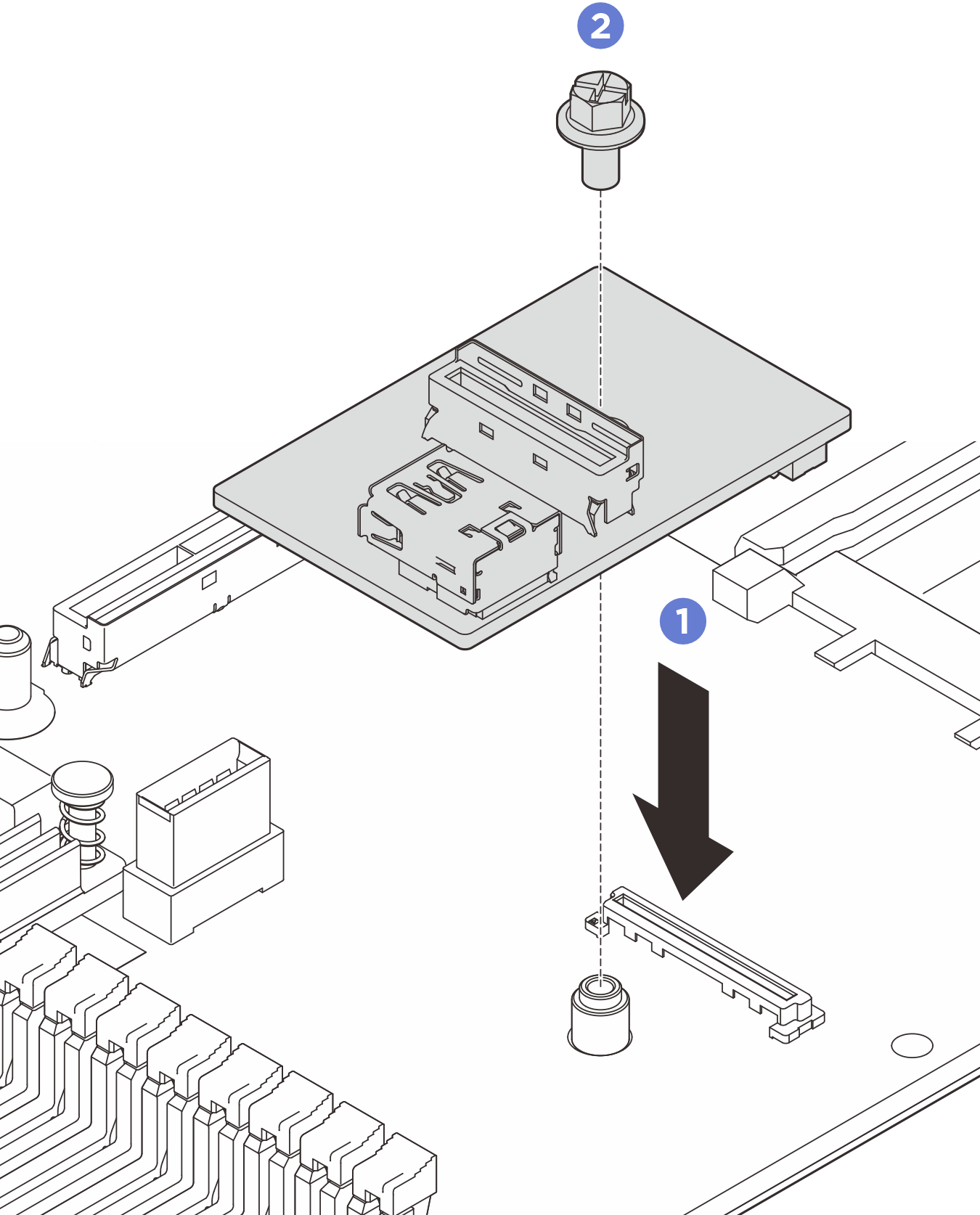

    図 1. USB I/O ボードの取り付け
    Installing USB I/O board
    1. 上の図のように USB I/O ボードを下にして、システム・ボード・アセンブリー上のコネクターに合わせます。
    2. 1 本のねじを締めてボードを固定します。
  2. ケーブルを USB I/O ボード 1 に接続します。内部ケーブルの配線を参照してください。

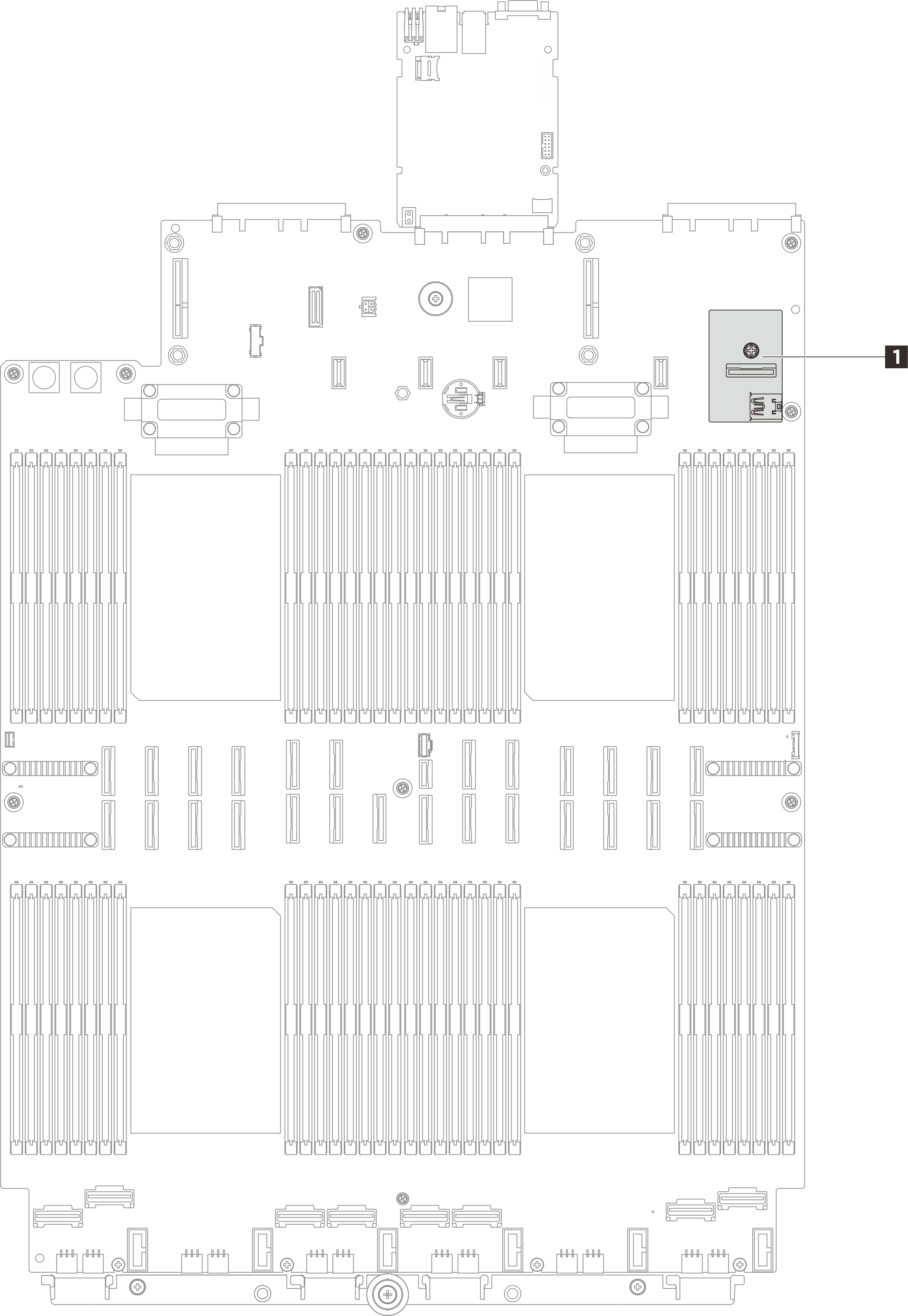

    USB I/O board connector

完了したら

  1. PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。
  2. 背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。
  3. 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。

  4. 部品交換を完了します。部品交換の完了を参照してください。

  5. 必要に応じて、USB I/O ボードの問題を参照して USB の問題のトラブルシューティングを行ってください。
