安装 USB I/O 板

按照本节中的说明安装 USB I/O 板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 将 USB I/O 板安装到主板组合件上。

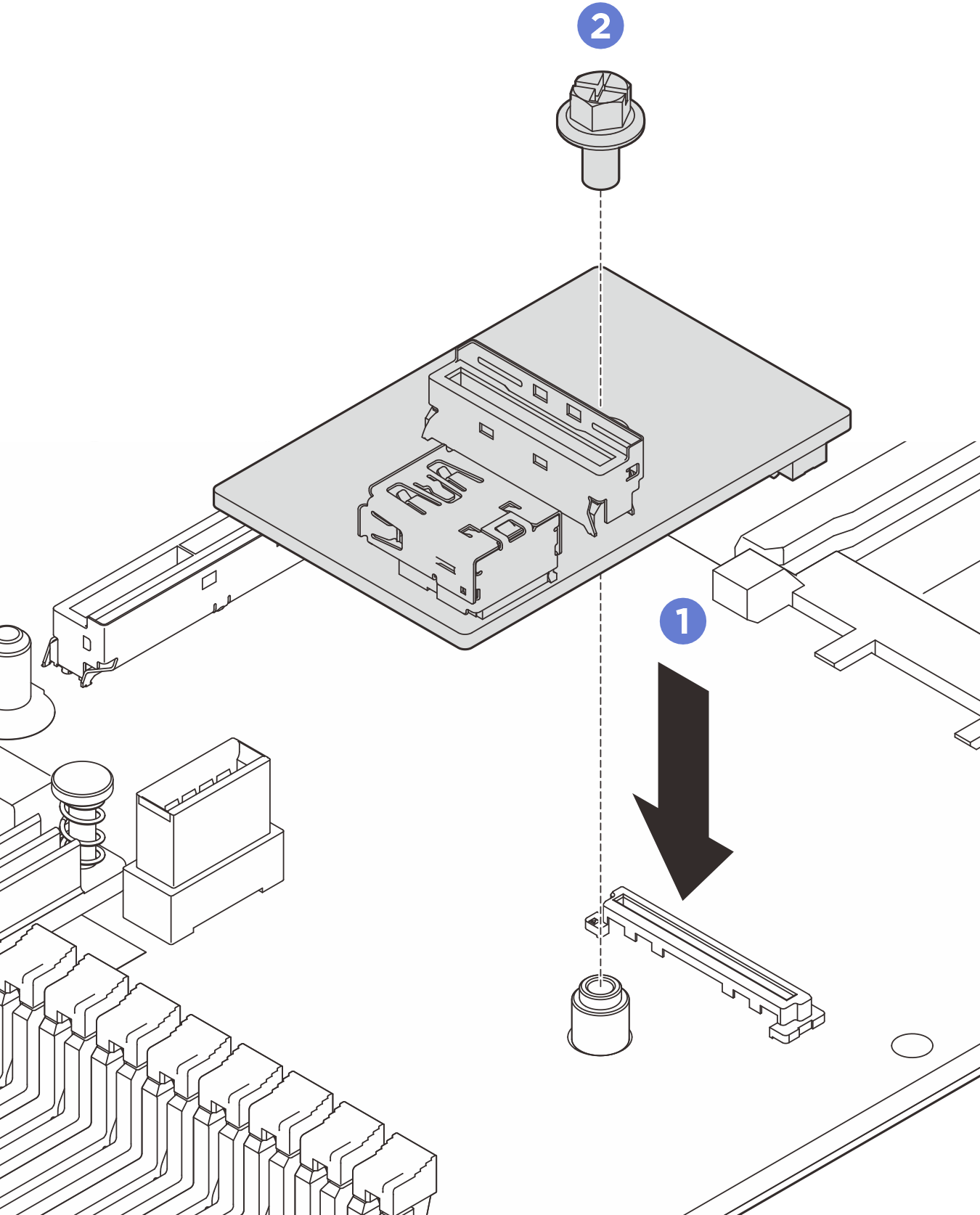

    图 1. 安装 USB I/O 板
    Installing USB I/O board
    1. 如上图所示，对准主板组合件上的接口向下放置 USB I/O 板。
    2. 拧紧一颗螺钉以固定 USB I/O 板。
  2. 将线缆连接到 USB I/O 板 1。请参阅内部线缆布放。

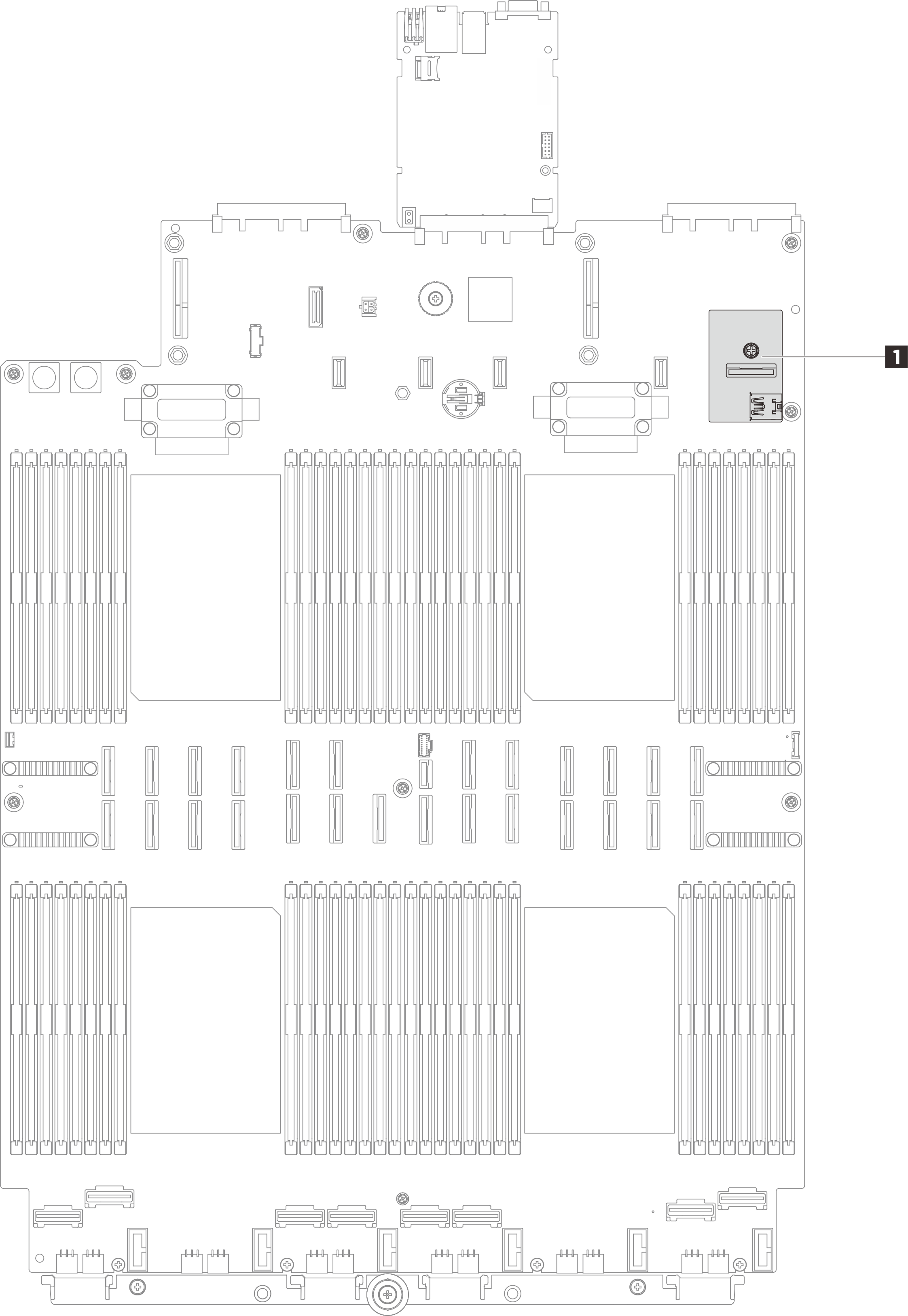

    USB I/O board connector

完成之后

  1. 装回 PCIe 转接件。请参阅安装 PCIe 转接件。
  2. 装回后顶盖。请参阅安装后顶盖。
  3. 装回前顶盖。请参阅安装前顶盖。

  4. 完成部件更换。请参阅完成部件更换。

  5. 如有必要，请参阅USB I/O 板问题，对 USB 问题进行故障诊断。
