Установка платы ввода-вывода USB

В этом разделе приведены инструкции по установке платы ввода-вывода USB.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Установите плату ввода-вывода USB на блок материнской платы.

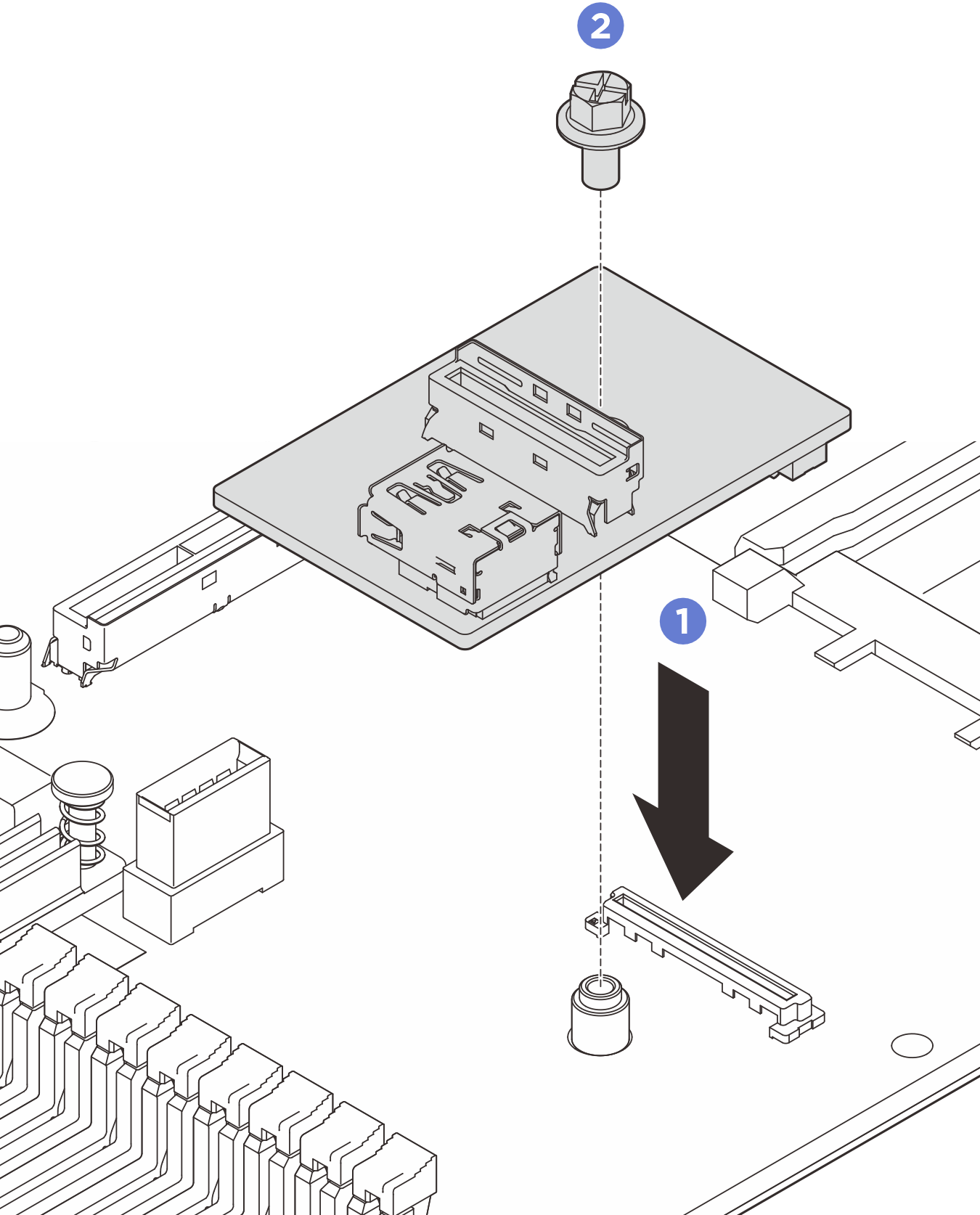

    Рис. 1. Установка платы ввода-вывода USB
    Installing USB I/O board
    1. Опустите плату ввода-вывода USB, как показано на рисунке выше, чтобы она вошла в контакт с разъемом на блоке материнской платы.
    2. Затяните один винт, чтобы зафиксировать плату.
  2. Подключите кабель к плате ввода-вывода USB 1. См. раздел Прокладка внутренних кабелей.

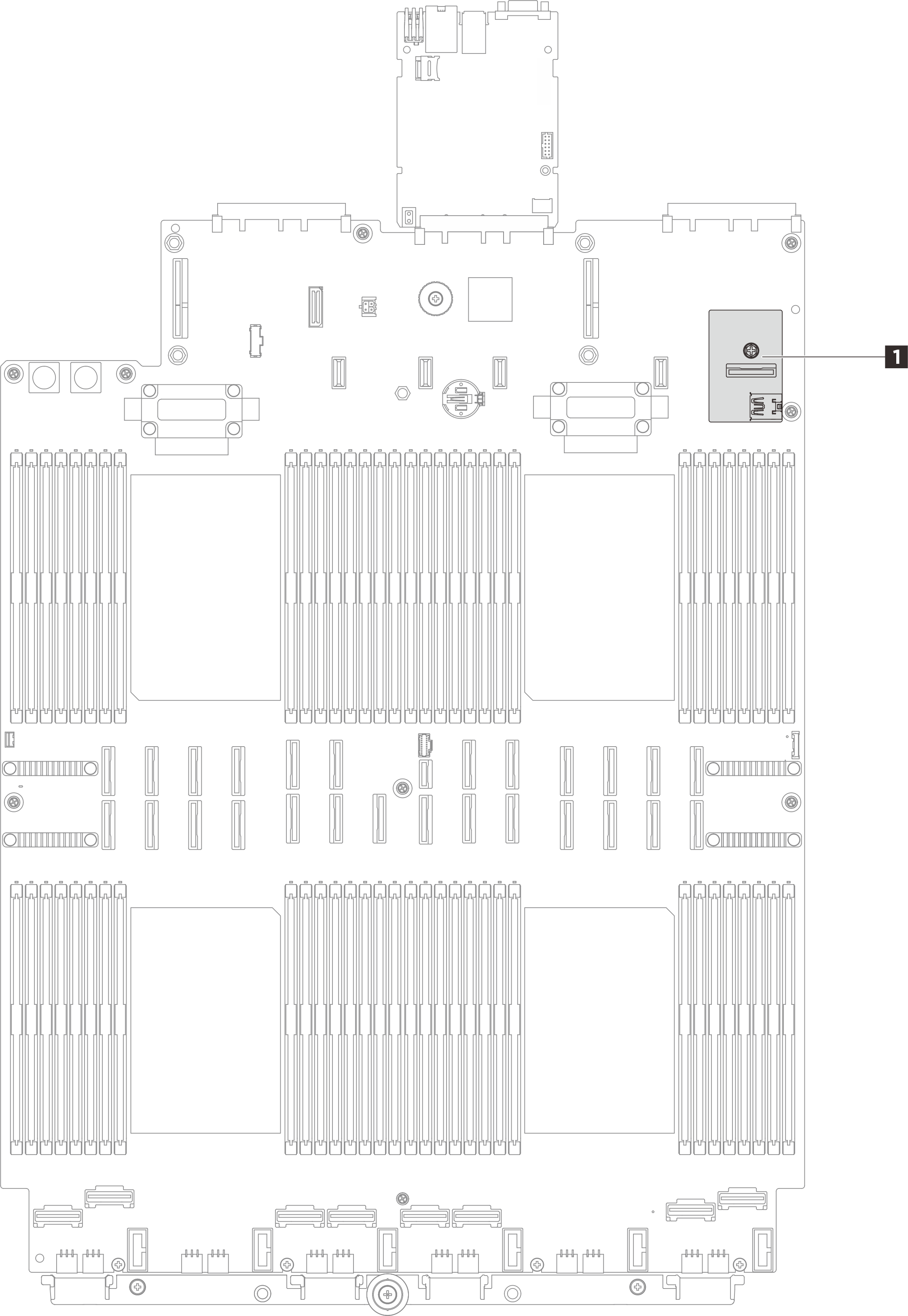

    USB I/O board connector

После завершения

  1. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.
  2. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
  3. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  4. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  5. При необходимости сведения об устранении неполадок с USB см. в разделе Неполадки с платой ввода-вывода USB.
