USB-E/A-Platine installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um die USB-E/A-Platine zu installieren.
Zu dieser Aufgabe
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.
Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.
Vorgehensweise

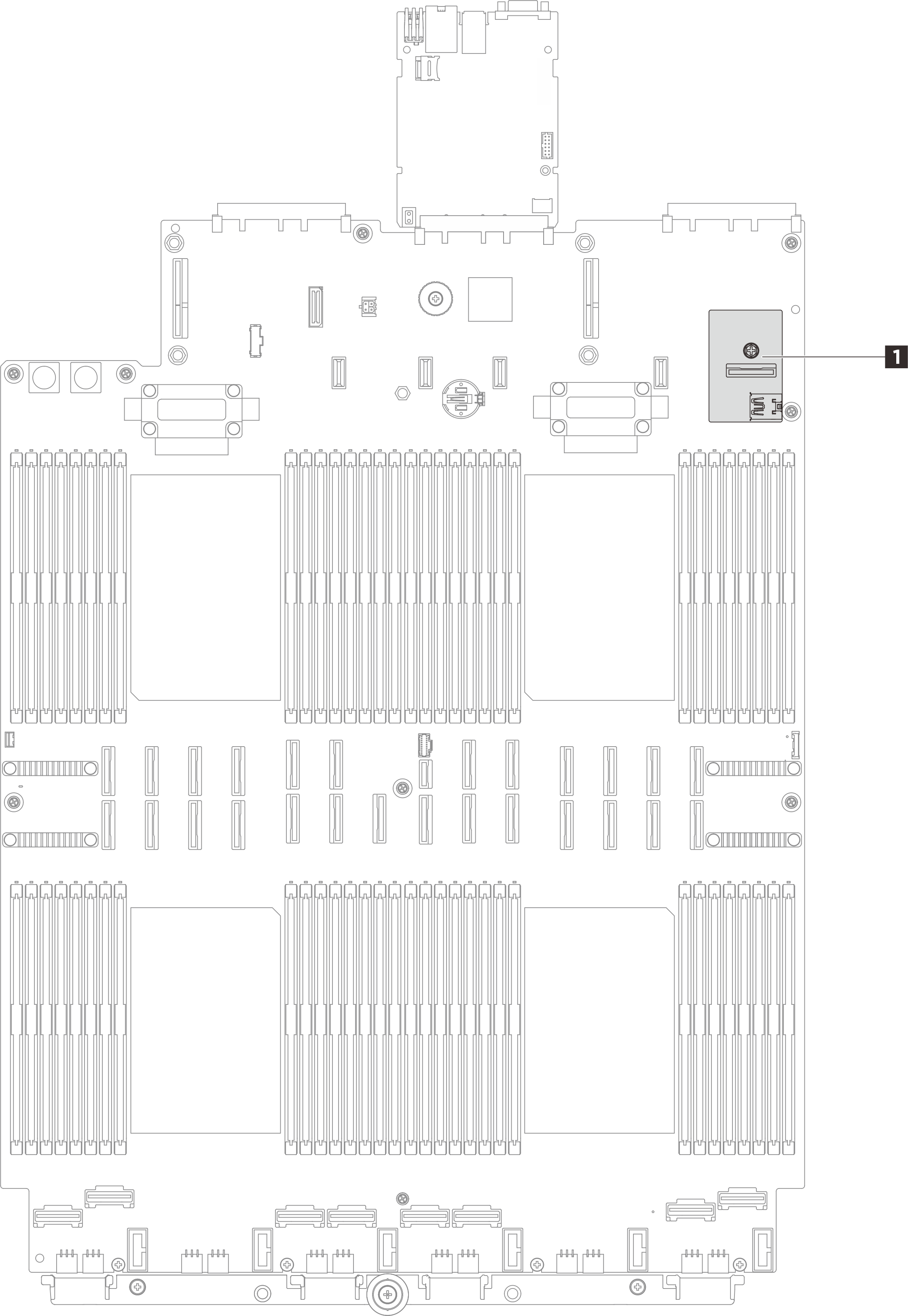

- Installieren Sie die USB-E/A-Platine an der Systemplatinenbaugruppe.Abbildung 1. Installieren der USB-E/A-Platine
Senken Sie die USB-E/A-Platine wie oben abgebildet auf den Anschluss an der Systemplatine ab.
Ziehen Sie eine Schraube an, um die Platine zu sichern.
- Schließen Sie das Kabel an die USB-E/A-Platine 1 an. Siehe Interne Kabelführung.
Nach dieser Aufgabe
- Installieren Sie die PCIe-Adapterkarte wieder. (Siehe PCIe-Adapterkarte installieren).
- Bringen Sie die hintere obere Abdeckung wieder an. (Siehe Hintere obere Abdeckung installieren).
- Bringen Sie die vordere obere Abdeckung wieder an. (Siehe Vordere obere Abdeckung installieren).
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Informationen zur Behebung von USB-Problemen finden Sie unter Probleme mit der USB-E/A-Platine.
