Installazione della scheda I/O USB

Seguire le istruzioni riportate in questa sezione per installare la scheda I/O USB.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Installare la scheda I/O USB sull'assieme della scheda di sistema.

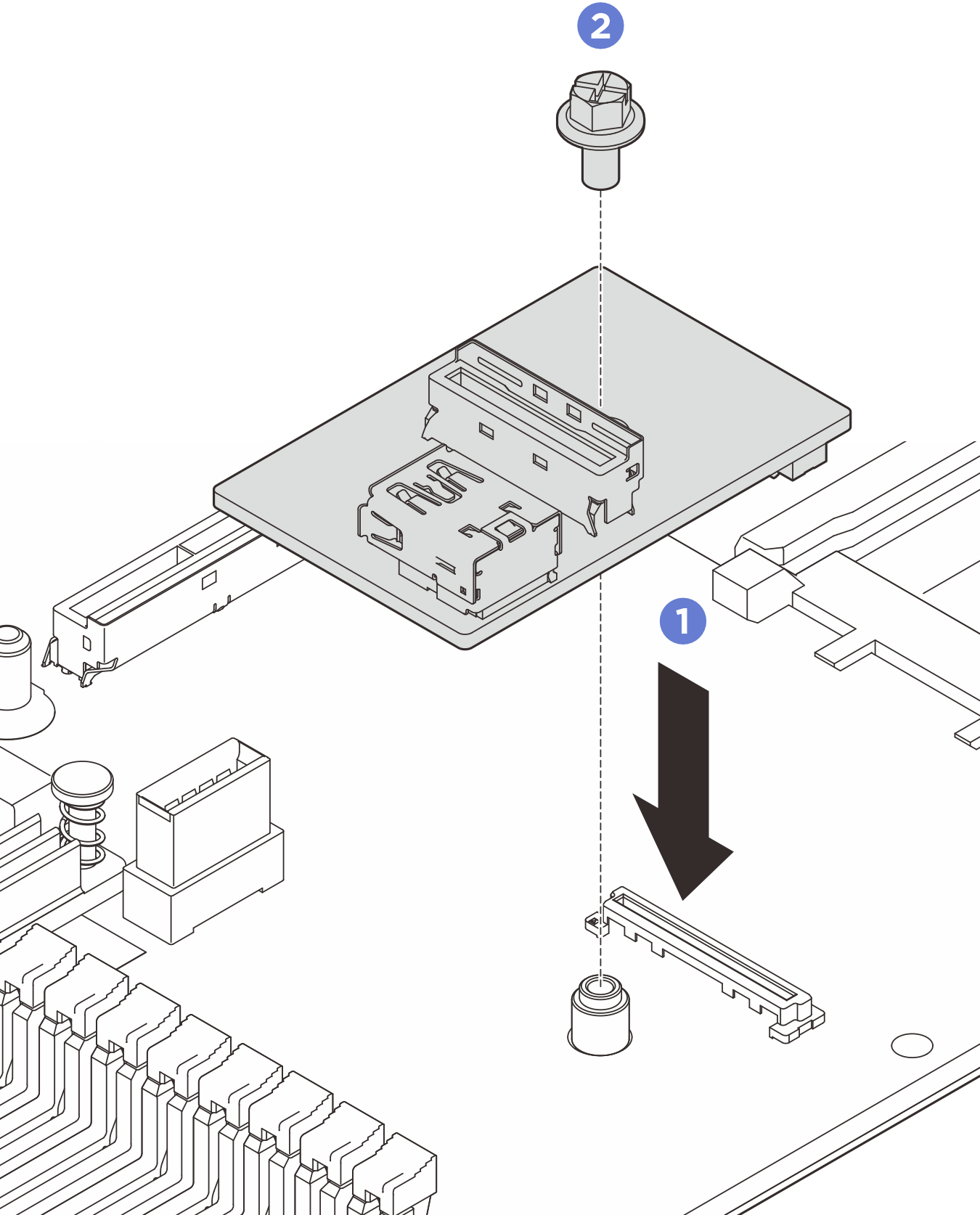

    Figura 1. Installazione della scheda I/O USB
    Installing USB I/O board
    1. Abbassare e posizionare la scheda I/O USB come illustrato in precedenza in corrispondenza del connettore situato sull'assieme della scheda di sistema.
    2. Serrare una vite per fissare la scheda.

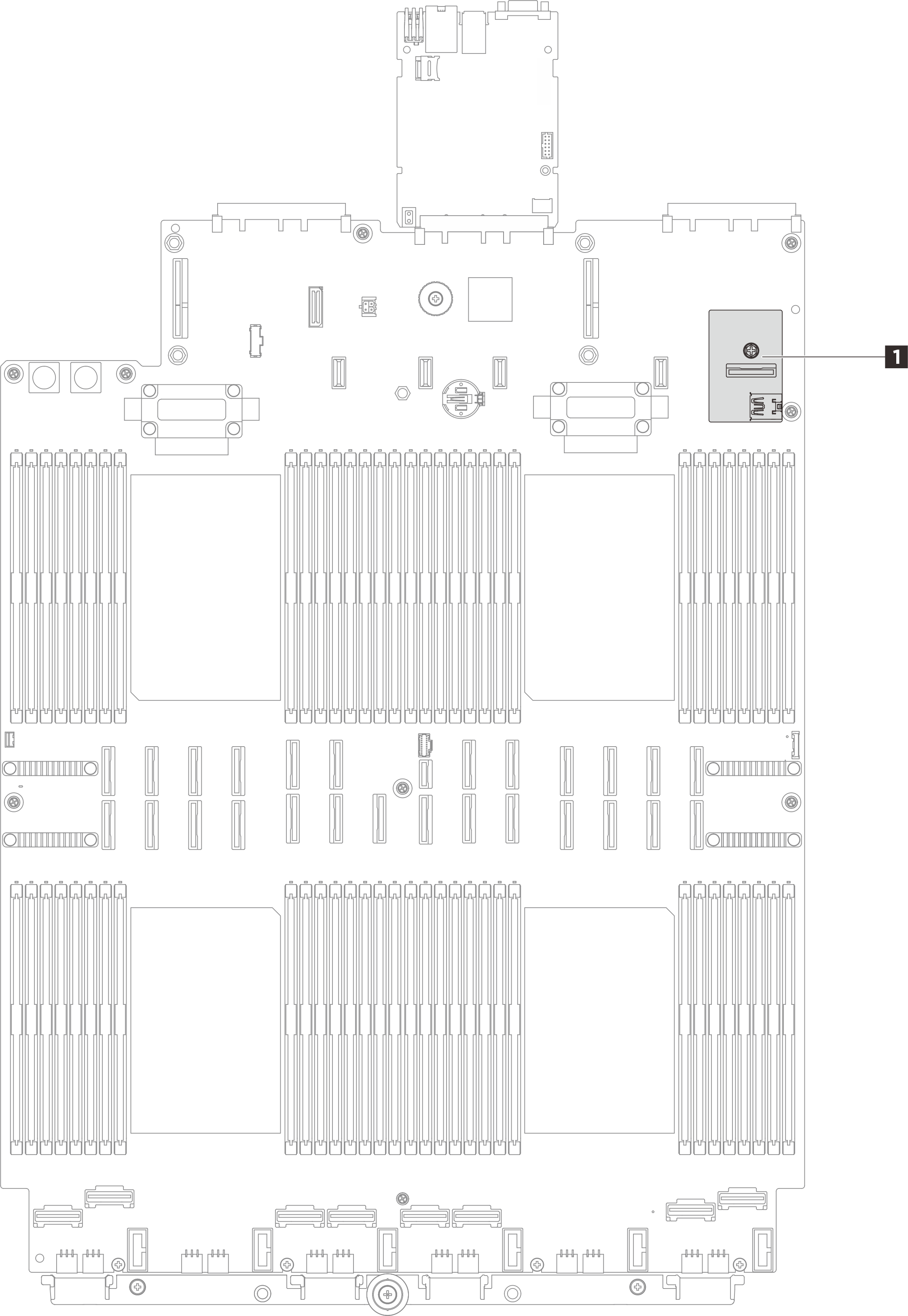

  2. Collegare il cavo alla scheda I/O USB 1. Vedere Instradamento dei cavi interni.

    USB I/O board connector

Dopo aver terminato

  1. Reinstallare le schede verticali PCIe. Vedere Installazione della scheda verticale PCIe.
  2. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
  3. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  4. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

  5. Se necessario, fare riferimento a Problemi relativi alla scheda I/O USB per la risoluzione dei problemi relativi ai dispositivi USB.
