Installation de la carte d’E-S USB

Suivez les instructions cette section pour installer la carte d’E-S USB.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Installez la carte d’E-S USB sur le bloc carte mère.

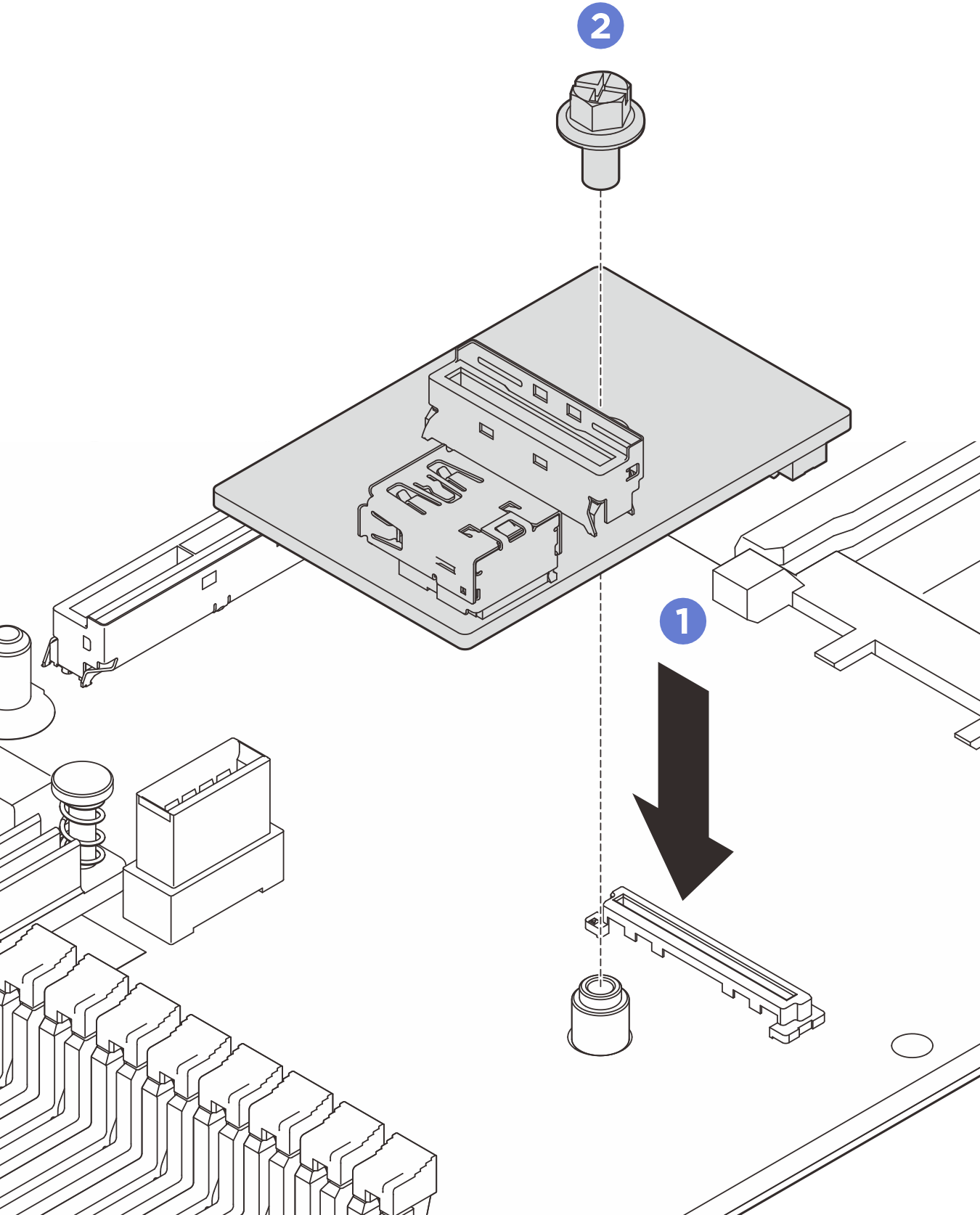

    Figure 1. Installation de la carte d’E-S USB
    Installing USB I/O board
    1. Placez la carte d’E-S USB, comme l’indique l’illustration ci-dessus, de manière à ce qu’elle soit en contact avec le connecteur du bloc carte mère.
    2. Serrez une vis pour fixer la carte.

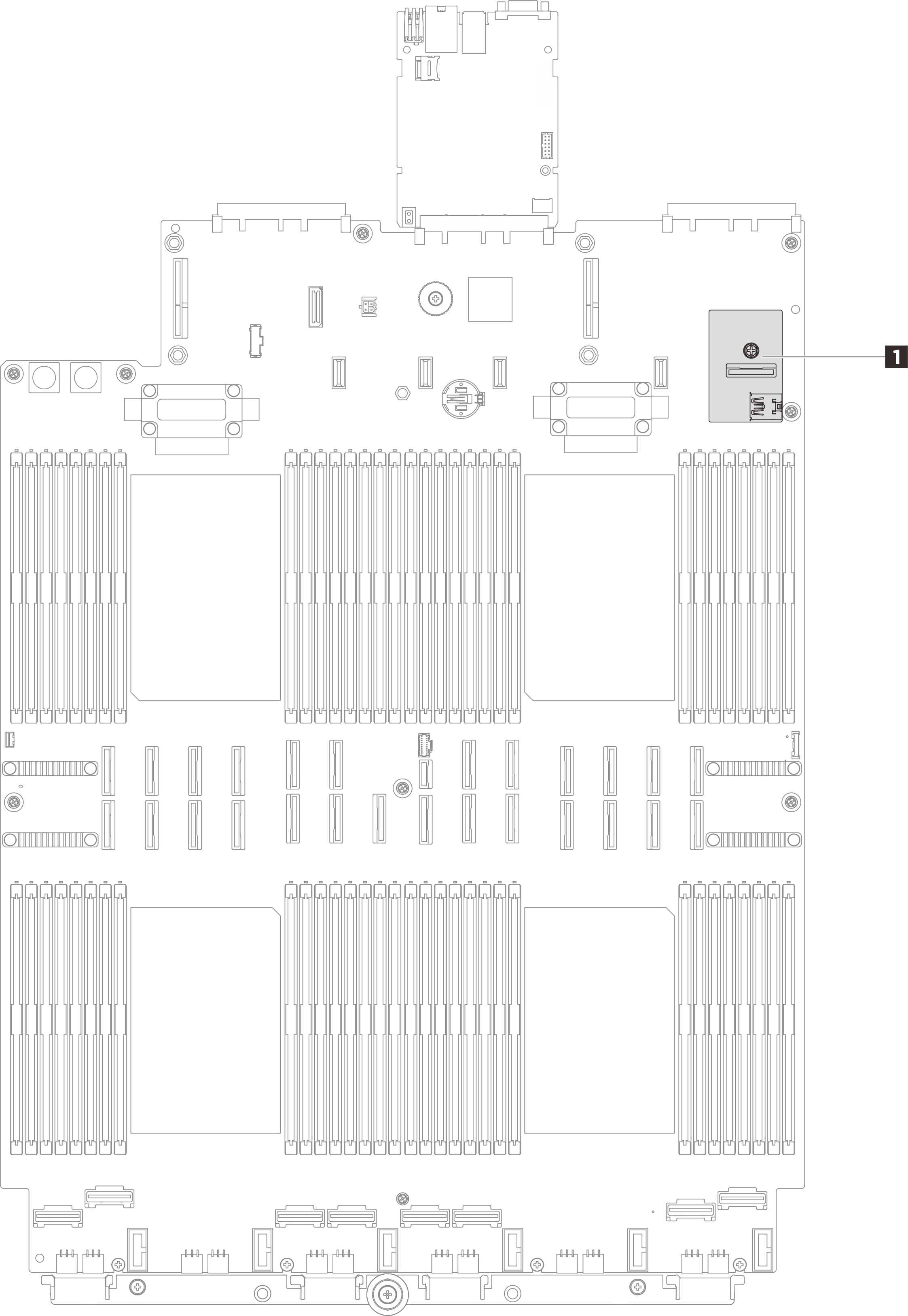

  2. Connectez le câble à la carte d’E-S USB 1. Voir Cheminement interne des câbles.

    USB I/O board connector

Après avoir terminé

  1. Réinstallez les cartes mezzanines PCIe. Pour plus d'informations, voir Installation de la carte mezzanine PCIe.
  2. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.
  3. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  4. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

  5. Si nécessaire, consultez la section Problèmes liés à la carte d’E-S USB afin de trouver des solutions aux problèmes USB.
