Retrait de la carte d’E-S USB

Suivez les instructions de cette section pour retirer la carte d’E-S USB.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
  4. Si nécessaire, retirez la carte mezzanine PCIe 1 afin d’accéder à la carte d’E-S USB. Pour plus d'informations, voir Retrait de la carte mezzanine PCIe.

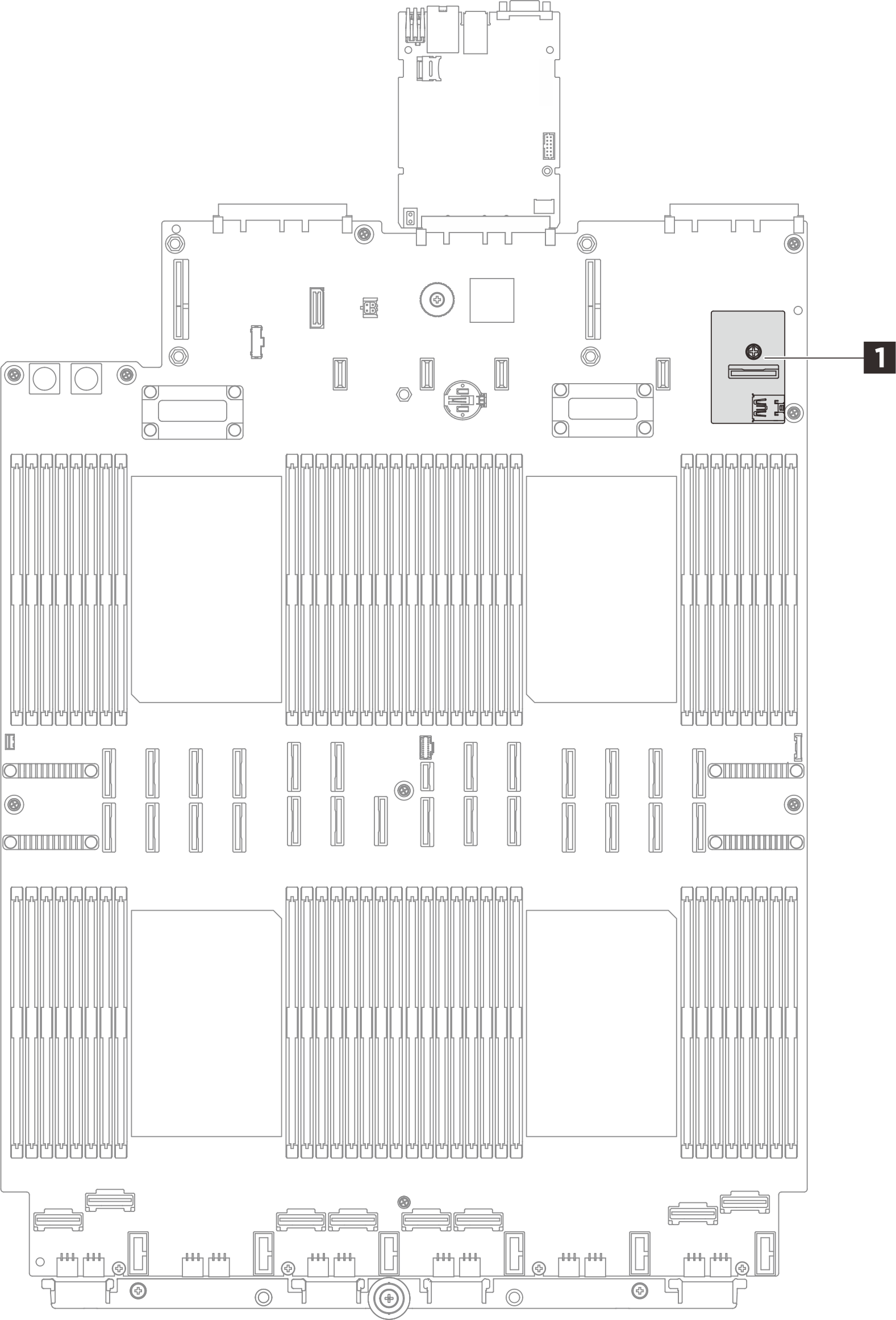

  5. Retirez le câble branché sur la carte d’E-S USB 1.

    USB I/O board connector
  6. Retirez la carte d’E-S USB.

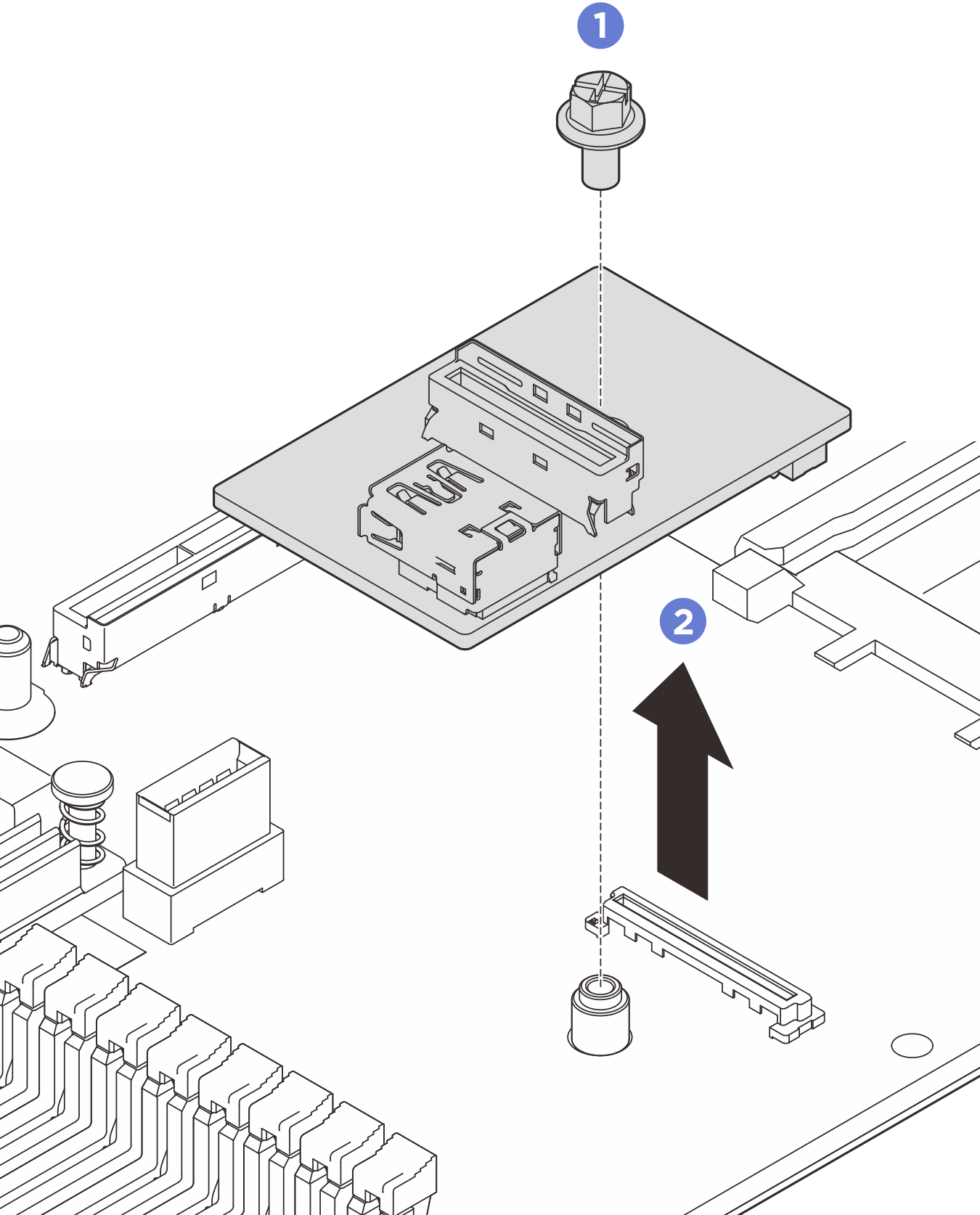

    Figure 1. Retrait de la carte d’E-S USB
    Removing USB I/O board
    1. Desserrez une vis qui verrouille la carte d’E-S USB au bloc carte mère.
    2. Soulevez la carte pour la retirer du connecteur et ôtez-la.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
